Телескопічний підйомник для футеровки конвертерів

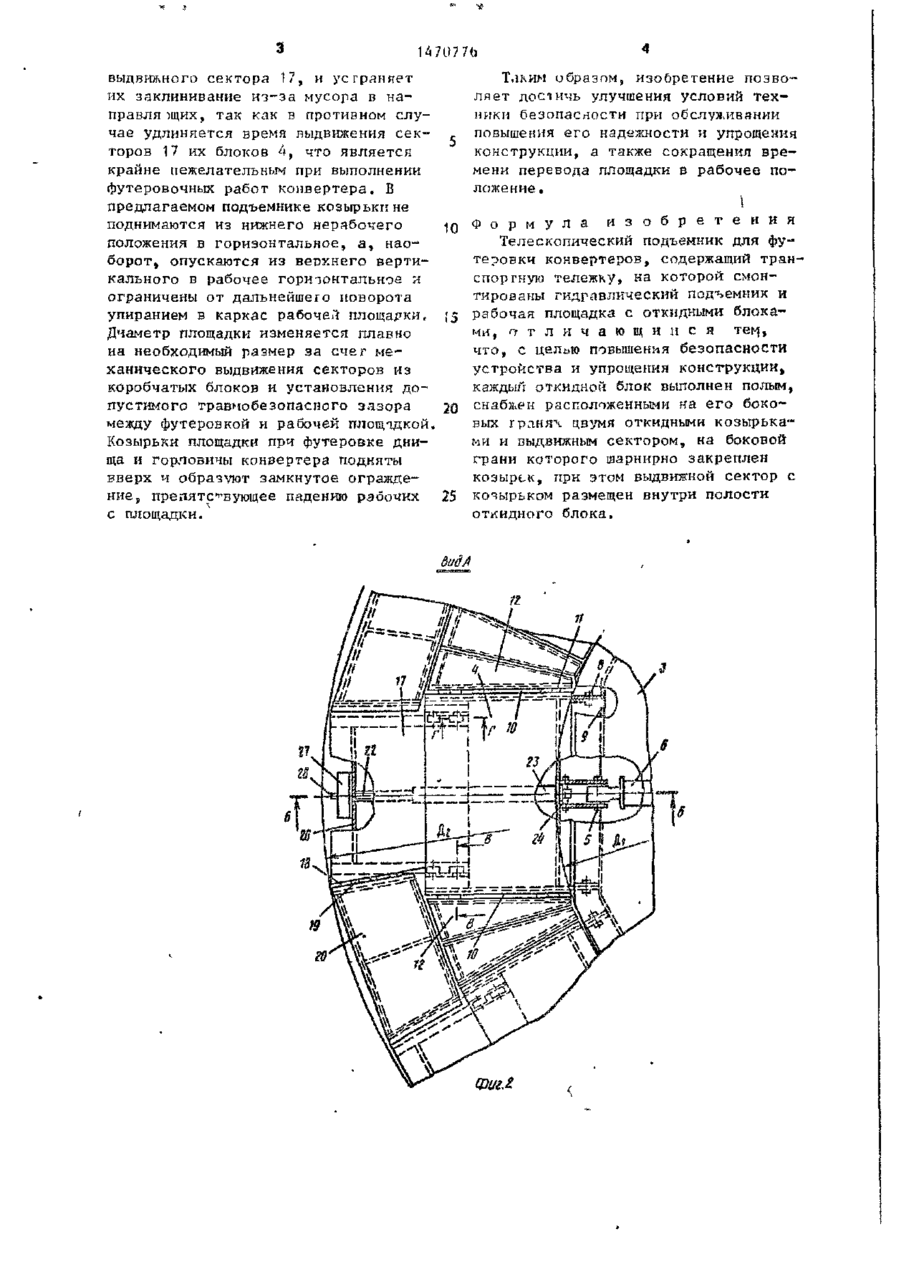

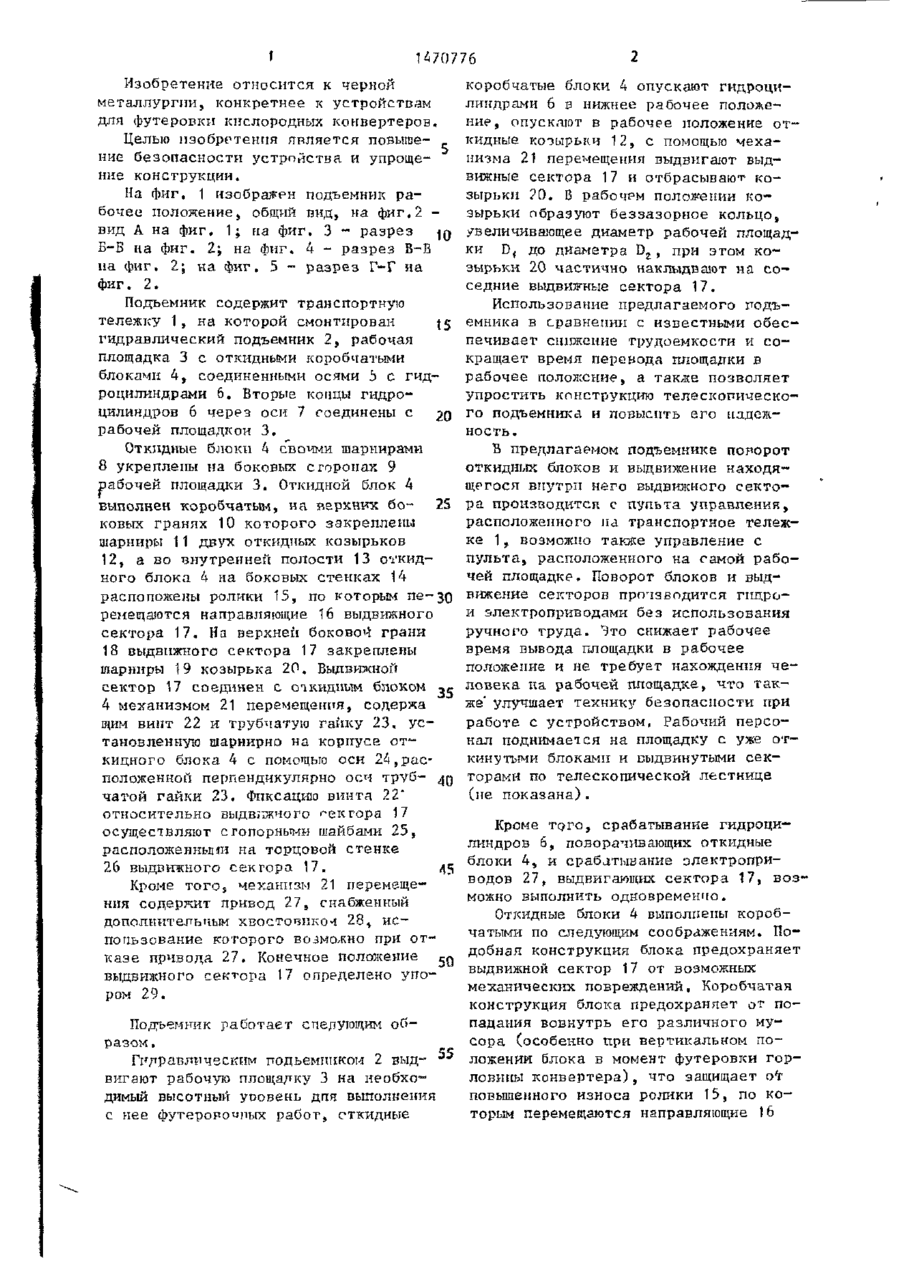

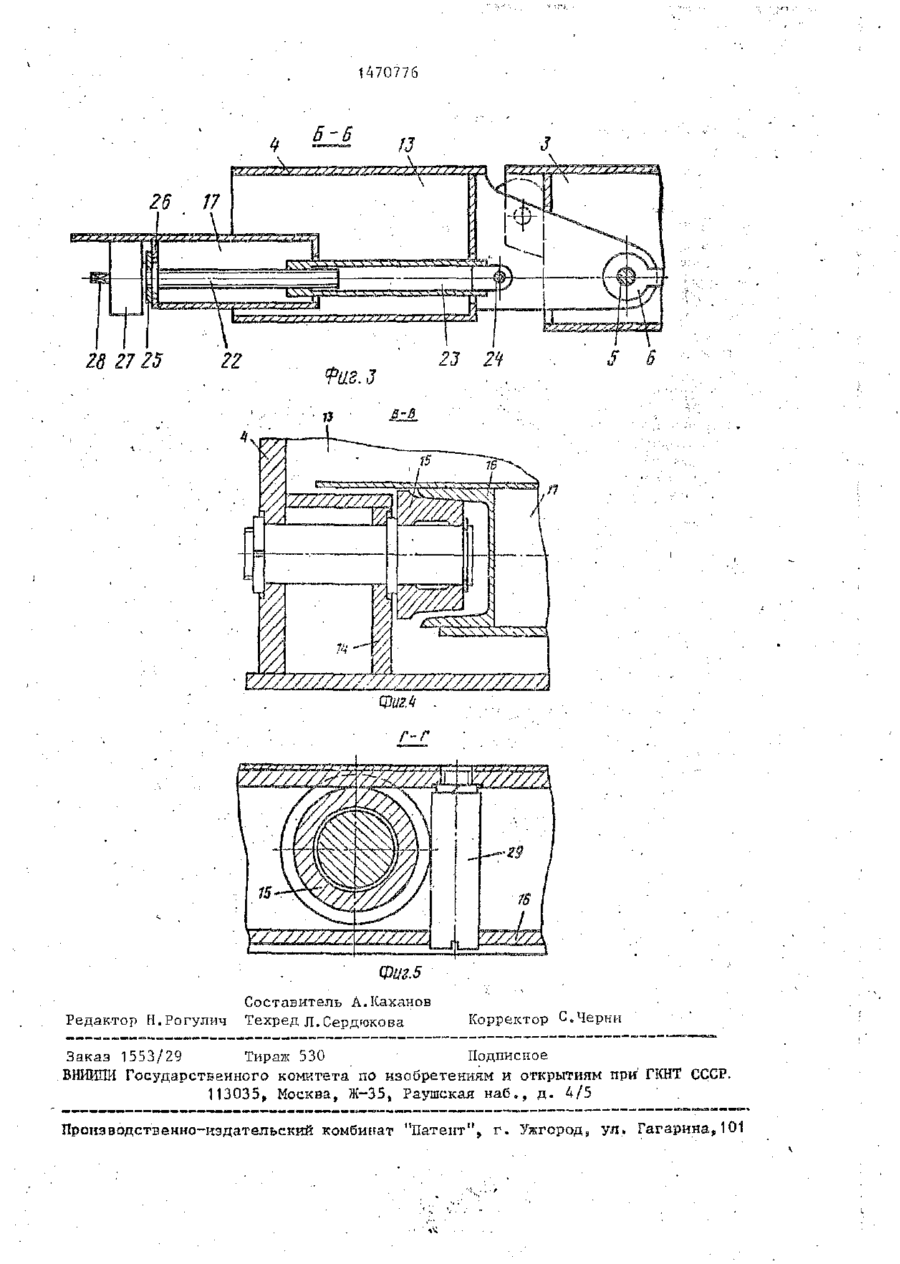

Изобретение относится к области металлургии, конкретнее к устройствам для футеровки кислородны?; конвертеров. Цель изобретения - повышение безопасности устройства и уп фиг.1 рощение конструкции. Телескопический подъемник для футеровки конвертеров содержит транспортную тележку 1, на к о ' о о смонтированы гидравличес:''рй кий подъемник 2 и ра&очая площадка 3 с откидными блоками 4„ Откидные блоки 4 снабл-^ны двумя откидными козырьками, расположенными на его боковых гранях, и выдвижным сектором 17, размещенным во внутренней полости 13 блока £, яа боковой грани которого шарнирно закреплен козырек 20. Использование механизмов перемещения 21 откидных блоков 4 позволяет быстро приводить площадку 3 в рабочее положение, а откидные козырьки 20 частично накладываются на соседние выдвижные сектора 17» образуя беэзазорное кольцо, увеличивающее диаметр рабочей площадки 3. 5 ил. t 1470776 Изобретение относится к черной металлургии, конкретнее к устройствам для футеровки кислородных конвертеров Целью изобретения является повышение безопасности устройства и упрощение конструкции. На фиг, 1 изображен подъемник рабочее положение, общий вид, на фиг.2 вид А на фиг. 1; на фиг, 3 - разрез Б-Б на фиг. 2; на фиг. 4 - разрез В-Б па фиг. 2\ на фиг. 5 - разрез Г-Г на фиг. 2. Подъемник содержит транспортную тележку 1, на которой смонтирован гидравлический подъемник 2, рабочая площадка 3 с откидными коробчатыми блоками 4, соединенными осями Ь с гид роцилиндрами 6. Вторые концы гидроцилиндров 6 через оси 7 соединены с 20 рабочей площадкой 3. Откидные блоки 4 своими шарнирами 8 укреплены на боковых сторонах 9 рабочей площадки 3. Откидной блок 4 выполнен коробчатым, на верхних бо- 25 ковых гранях 10 которого закреплены шарниры 11 двух откидных козырьков 12, а во внутренней полости 13 откидного блока 4 на боковых стенках 14 расположены ролики 15, по которым пе~ 30 ремещаются направляющие 16 выдвижного сектора 17. На верхней боковой грани 18 выдвижного сектора 17 закреплены шарниры 19 козырька 20. Выдвижной сектор 17 соединен с откидным блоком 4 механизмом 21 перемещения, содержа щим винт 22 и трубчатую гайку 23, установленную шарнирно на корпусе от1кицного блока 4 с помощью оси 24,расположенной перпендикулярно оси трубчатой гайки 23. Фиксацию винта 22" относительно ВЬІДВІПКЯОГО •-екгора 17 осуществляют стопорными шайбами 25, расположенными на торцовой стенке 26 выдвижного сектора 17, коробчатые блоки 4 опускают гидроцилиндрами 6 и нижнее рабочее положение, опускают в рабочее положение откидные козырьки 12, с помощью механизма 21 перемещения выдвигают выдвижные сектора 17 и отбрасывают козырьки ?0. В рабочем положении козырьки образуют беззазорное кольцо, увеличивающее диаметр рабочей площадки Т)і до диаметра Иг> при этом козырьки 20 частично наклыдвшот на соседние выдвижные сектора 17. Использование предлагаемого подъемника в сравнении с известными обеспечивает снижение трудоемкости и сокращает время перевода площадки в рабочее положение, а также позволяет упростить конструкцию телескопического подъемника и повысить его надежность. S предлагаемом подъемнике П О Р О Р О Т откидных блоков и выдвижение находящегося внутри него выдвижного сектора производится с пуяьта управления, расположенного па транспортное тележке 1, возможно также управление с пульта, расположенного на самой рабочей площадке. Поворот блоков и выдвижение секторов прочзводитсл гицрои электроприводами без использования ручного труда. Это снижает рабочее время вывода площадки в рабочее положение и не требует нахождения человека иа рабочей площадке, что также' улучшает технику безопасности при работе с устройством, Рабочий персонал поднимается на площадку с уже откинутыми блоками и выдвинутыми секторами по телескопической лестнице (не показана). Кроме того, срабатывание гидроцилиндров 6, поворачивающих откидные блоки 4, и срабатывание электроприводов 27, выдвигающих сектора 17, возКроме того 5 механизм 21 перемещеможно выполнить одновременно. ния содержит привод 27, снабженный Откидные блоки 4 выполнены коробДОПОЛНИТеЛЬЧЫИ ХВОСТОШІК0-1 2 8 4 ИСчатыми по следующим соображениям. Попопьзование которого возможно при отдобная конструкция блока предохраняет казе привода 27. Конечное положение выдвижной сектор 17 от возможных выдвижного сектора 17 определено упомеханических повреждений. Коробчатая ром 29. конструкция блока предохраняет от попадания вовнутрь его различного муПодъемник работает спедующим обсора (особенно при вертикальном поразом . „ 55 ложении блока в момент футеровки горГидравлическим подъемником 2 зыд ловины конвертера), что защищает от вигают рабочую площадку 3 на необхоповышенного износа ролики 15, по кодимый высотный уровень дпя выполнения торым перемещаются направляющие 16 с нее футеровоиных работ, откидные 4 7077b выдвижного сектора 17, и устраняет их заклинивание из-за мусора в напр а вл я щкк, так как в противном случае удлиняется время выдвижения секторов 17 их блоков 4, что является крайне нежелательные при выполнении футеровочных работ конвертера. В предлагаемом подъемнике козырьки не поднимаются из нижнего нерабочего положения в горизонтальное, а, наоборот, опускаются из верхнего вертикального в рабочее горитонтальное и ограничены от дальнейшего поворота упиранием в каркас рабочей площадки, Дчаметр площадки изменяется плавно на необходимый размер за счег механического выдвижения секторов из коробчатых блоков и установления допустимого травмобезопасного зазора между футеровкой и рабочей площлдкой. 20 Козырьки площадки при футеровке днища и горловины конвертера подняты вверх и образуют замкнутое ограждение, препятствующее падению рабочих 25 с площадки. ША Таким образом, изобретение позволяет достичь улучшения условий техники безопасности при обслуживании повышения его надежности и упрощения конструкции, а также сокращения времени перевода площадки в рабочее положение . 1 Ф о р м у л а и з о б р е т е н и я Телескопический подъемник для футеровки конвертеров, содержащий транспортную тележку, на которой смонтированы гидравлический подъемник и рабочая площадка с откидными блоками, о т л и ч а ю щ и й с я тем,, что, с целыо повышения безопасности устройства и упрощения конструкции, каждый откидной блок выполнен полым, снабжен расположенными на его боковых гранях цвумя откидными козырьками и выдвижным сектором, на боковой грани которого шарнирко закреплен козырек, при этом выдвижной сектор с козырьком размещен внутри полости откидного блока. 1470776 B'B га 28 27 25 "ZZZZZZZZZZZZZZZZZZTTZZZZZrL r-r uzzzzzznzzzzzL Фиг.5 Редактор Н.Рогулич Составитель А.Каханов Техред л.Сердюкова Корректор С,Черни Заказ 1553/29 Тираж 530 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при' ГКНТ СССР. 113035, Москва, Ж-35, Раушская наб.» д. 4/5 '. Производственно-издательский комбинат "Патент"» г. Ужгород, ул. Гагарина,101
