Пристрій для вібраційної діагностики циклічних механізмів

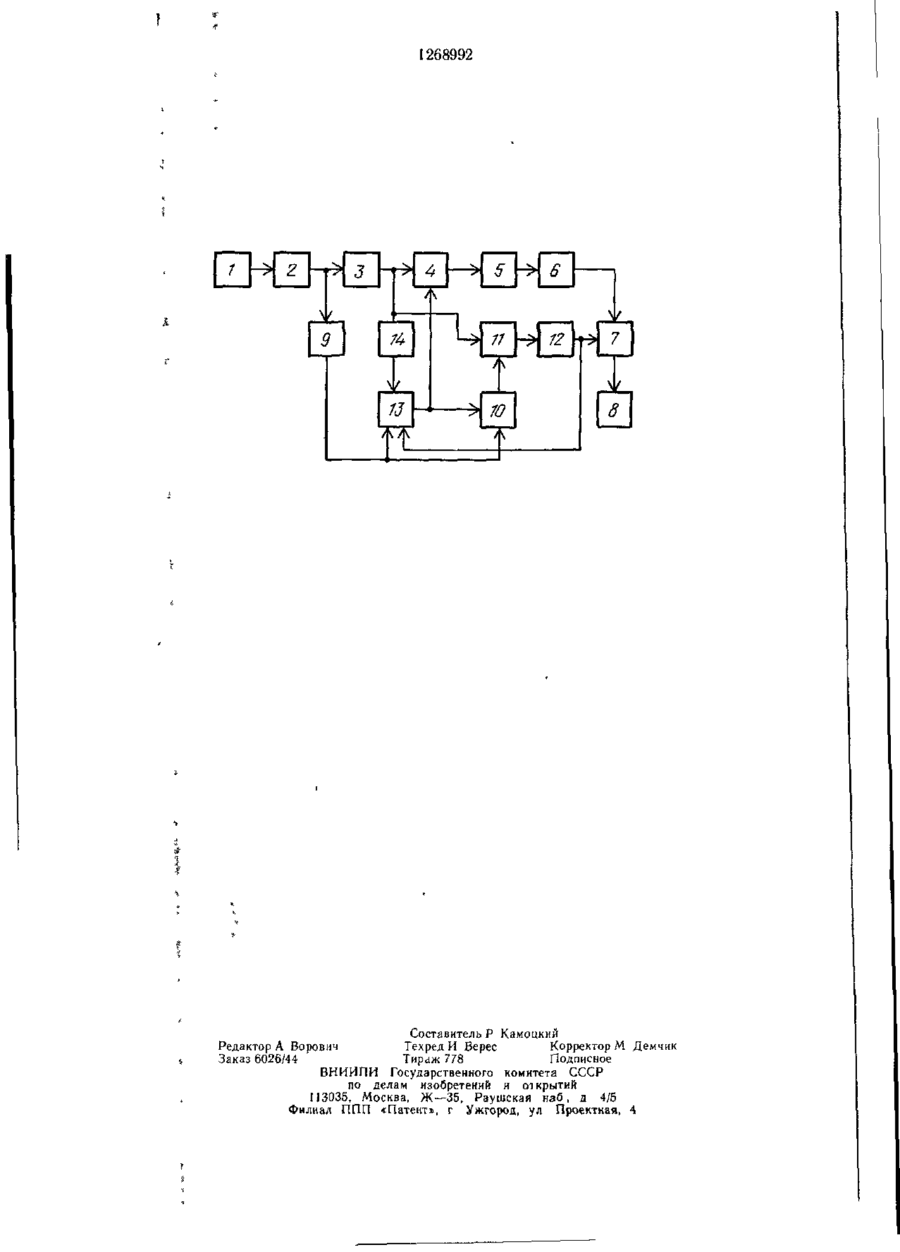

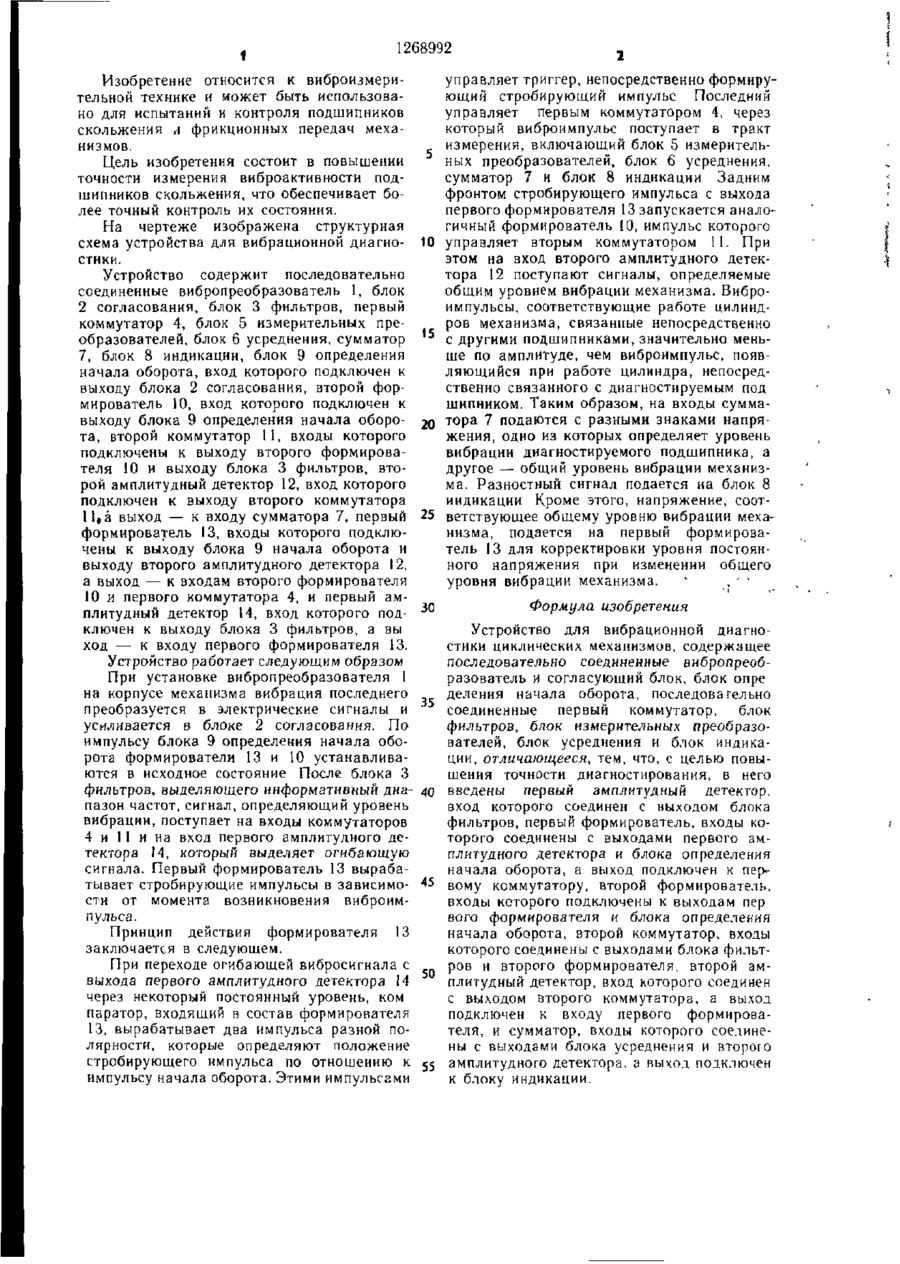

Изобретение относится к виброизмерительной технике и может быть использовано для испытаний и контроля подшипников скольжения и фрикционных передач механизмов Цель изобретения — повышение точности измерения виброактивности подшипников скольжения за счет снабжения устройства схемой формирования стробирующих импульсов, не связанных жестко с импульсом начала оборота механизма В результате этого в промежутках между анализируемыми виброимпульсами измеряется общий уровень вибрации машины с последующим вычитанием из результата измерения амплитуды виброимпульса, а формирование стробирующих импульсов осуществляется в моменты появления вибрацион ных импульсов I ил ГчЭ 00 СО СО го 1 1268992 Изобретение относится к виброизмерительной технике и может быть использовано для испытаний и контроля подшипников скольжения ri фрикционных передач механизмов. Цель изобретения состоит в повышении точности измерения виброактивности подшипников скольжения, что обеспечивает более точный контроль их состояния. На чертеже изображена структурная схема устройства для вибрационной диагностики. Устройство содержит последовательно соединенные вибропреобразователь 1, блок 2 согласования, блок 3 фильтров, первый коммутатор 4, блок 5 измерительных преобразователей, блок 6 усреднения, сумматор 7, блок 8 индикации, блок 9 определения начала оборота, вход которого подключен к выходу блока 2 согласования, второй формирователь 10, вход которого подключен к выходу блока 9 определения начала оборота, второй коммутатор II, входы которого подключены к выходу второго формирователя 10 и выходу блока 3 фильтров, второй амплитудный детектор 12, вход которого подключен к выходу второго коммутатора 11, а выход — к входу сумматора 7, первый формирователь 13, входы которого подключены к выходу блока 9 начала оборота и выходу второго амплитудного детектора 12, а выход — к входам второго формирователя 10 и первого коммутатора 4, и первый амплитудный детектор 14, вход которого подключен к выходу блока 3 фильтров, а вы ход — к входу первого формирователя 13. Устройство работает следующим образом При установке вибропреобразователя 1 на корпусе механизма вибрация последнего преобразуется в электрические сигналы и усиливается в блоке 2 согласования. По импульсу блока 9 определения начала оборота формирователи 13 и 10 устанавливаются в исходное состояние После блока 3 фильтров, выделяющего информативный диапазон частот, сигнал, определяющий уровень вибрации, поступает на входы коммутаторов 4 и 11 и на вход первого амплитудного детектора 14, который выделяет огибающую сигнала. Первый формирователь 13 вырабатывает стробирующие импульсы в зависимости от момента возникновения виброимпульса. 10 15 2 о 25 30 35 40 45 Принцип действия формирователя 13 заключается в следующем. При переходе огибающей вибросигнала с „ выхода первого амплитудного детектора 14 через некоторый постоянный уровень, ком паратор, входящий в состав формирователя 13, вырабатывает два импульса разной полярности, которые определяют положение стробирующего импульса по отношению к 55 импульсу начала оборота. Этими импульсами управляет триггер, непосредственно формирующий стробирующий импульс Последний управляет первым коммутатором 4, через который виброимпульс поступает в тракт измерения, включающий блок 5 измерительных преобразователей, блок 6 усреднения, сумматор 7 и блок 8 индикации Задним фронтом стробирующего импульса с выхода первого формирователя 13 запускается аналогичный формирователь [0, импульс которого управляет вторым коммутатором 11. При этом на вход второго амплитудного детектора 12 поступают сигналы, определяемые общим уровнем вибрации механизма. Виброимпульсы, соответствующие работе цилиндров механизма, связанные непосредственно с другими подшипниками, значительно меньше по амплитуде, чем виброимпульс, появляющийся при работе цилиндра, непосредственно связанного с диагностируемым под шипником. Таким образом, на входы сумматора 7 подаются с разными знаками напряжения, одно из которых определяет уровень вибрации диагностируемого подшипника, а другое — общий уровень вибрации механизма. Разностный сигнал подается на блок 8 индикации Кроме этого, напряжение, соответствующее общему уровню вибрации механизма, подается на первый формирователь 13 для корректировки уровня постоянного напряжения при изменении общего 1 уровня вибрации механизма. , *' Формула изобретения Устройство для вибрационной диагностики циклических механизмов, содержащее последовательно соединенные вибропреобразователь и согласующий блок, блок опре деления начала оборота, последовательно соединенные первый коммутатор, блок фильтров, блок измерительных преобразователей, блок усреднения и блок индикации, отличающееся, тем, что, с целью повышения точности диагностирования, в него введены первый амплитудный детектор, вход которого соединен с выходом блока фильтров, первый формирователь, входы которого соединены с выходами первого амплитудного детектора и блока определения начала оборота, а выход подключен к первому коммутатору, второй формирователь, входы которого подключены к выходам пер вого формирователя и блока определения начала оборота, второй коммутатор, входы которого соединены с выходами блока фильтров и второго формирователя, второй амплитудный детектор, вход которого соединен с выходом второго коммутатора, а вы.ход подключен к входу первого формирователя, и сумматор, входы которого соединены с выходами блока усреднения и второго амплитудного детектора, а выход подключен к блоку индикации. 1268992 1 z У з 6 і \/ Nf 7/ 7 b t 12 § 7 \ \f v 73 /w 1 70 t? t \ — — Составитель P Камоцкий Редактор А Ворович Техред И Верес Корректор М Демчик Заказ 6026/44 Тираж 778 Подписное ВНИИ ПИ Государственного коїкитета СССР по делам изобретений и от крытий 113035, Москва, Ж—35, Раушская нзб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
