Пристрій для направлення перевантажуваного з конвейєра на конвейєр потоку матеріалів
Номер патенту: 13550
Опубліковано: 25.04.1997
Автори: Самохвалов Володимир Костянтинович, Сорока Георгій Митрофанович
Формула / Реферат
1. Устройство для направления перегружаемого с конвейера на конвейер потока материалов, включающее шарнирно закрепленный на раме отбойный щит с футеровками, отличающееся тем, что, с целью повышения эффективности работы устройства путем обеспечения возможности универсального применения отбойного щита в месте перегрузки при транспортировании различных материалов и обеспечения удобства обслуживания при замене футеровок, последние смонтированы на отбойном щите с обеих его сторон, при этом отбойный щит закреплен на раме с возможностью разворота и расположения к потоку подаваемого конвейером материала одной или другой стороной в зависимости от вида транспортируемого материала и имеет фиксаторы рабочего положения.
2. Устройство по п. 1, отличающееся тем, что оно снабжено продольными направляющими, на которых установлена с возможностью перемещения в горизонтальной плоскости рама.
Текст

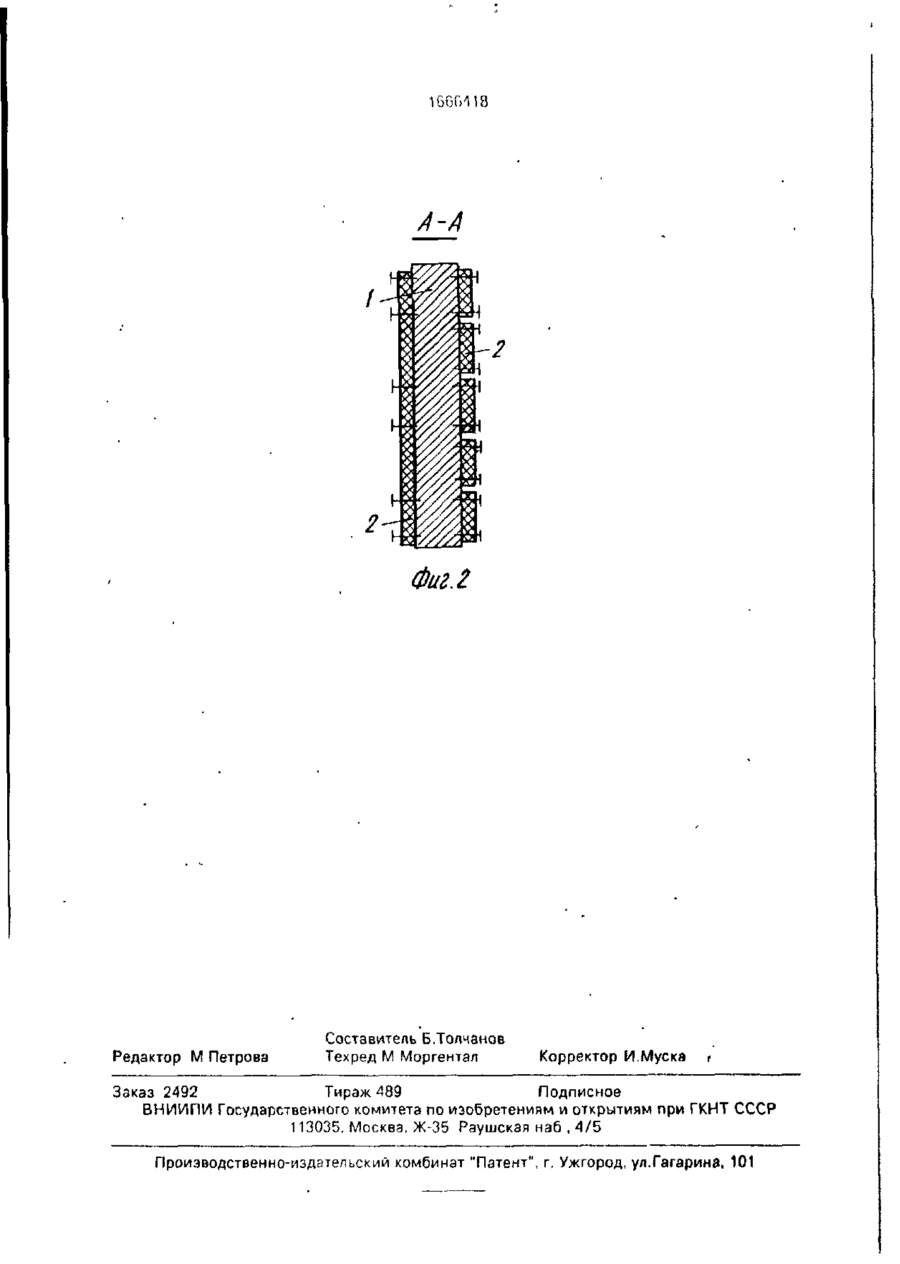

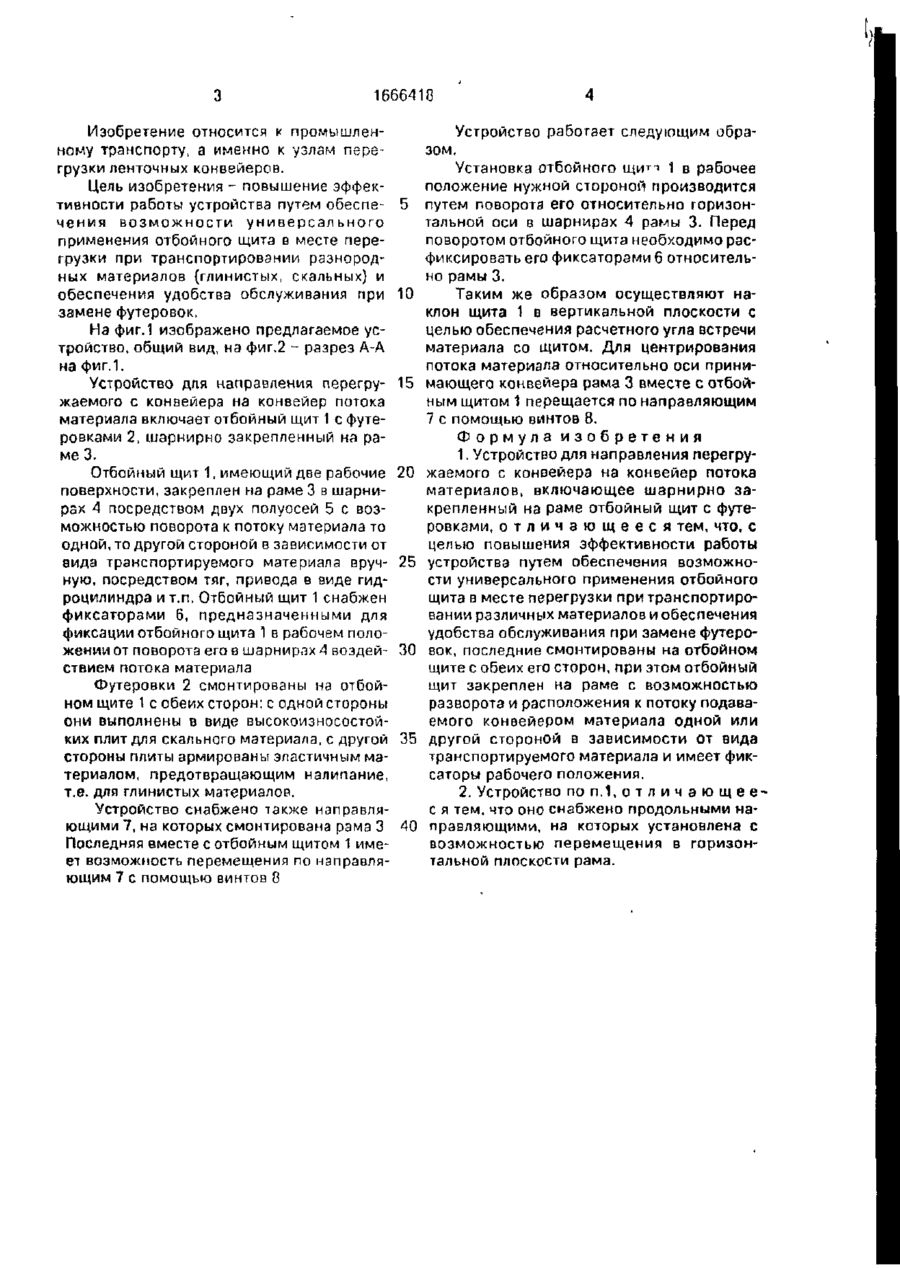

Изобретение относится к промышленному транспорту и позволяет повысить эффективность работы устройства путем обеспечения возможности универсального применения отбойного щита в месте перегрузки при транспортировании различных материалов и обеспечения удобства обслуживания при замене футеровок Устройство включает шариирно закрепленный на раме 3 с возможностью разворота отбойный щит (Щ) 1 с футеровками 2. смонтированными на нем с двух сторон. В рабочем положении Щ 1 стопорится фиксаторами (Ф) 6. Поток материала подается конвейером, ударяется о Щ 1 и передается на другой конвейер. В зависимости от материала Щ 1 разворачивают одной или другой стороной v стопоркт Ф 6 относительно рамы 3 При развороте Щ 1 производят отвод Ф 6 и его поворот 1 з.п. ф-лы, 2 ил 1666418 Изобретение относится к промышленному транспорту, а именно к узлам перегрузки ленточных конвейеров. Цель изобретения - повышение эффективности работы устройства путем обеспе- 5 чения возможности универсального применения отбойного щита в месте перегрузки при транспортировании разнородных материалов (глинистых, скальных) и обеспечения удобства обслуживания при 10 замене футеровок. На фиг.1 изображено предлагаемое устройство, общий вид, на фиг.2 - разрез А-А на фиг.1. Устройство дпя направления перегру- 15 жаемого с конвейера на конвейер потока материала включает отбойный щит 1 с футеровками 2, шарнирно закрепленный на раме 3. Отбойный щит 1, имеющий две рабочие 20 поверхности, закреплен на раме 3 в шарнирах 4 посредством двух полуосей 5 с возможностью поворота к потоку материала то одной, то другой стороной в зависимости от вида транспортируемого материала вруч- 25 ную, посредством тяг, привода в виде гидроцилиндра и т.п. Отбойный щит 1 снабжен фиксаторами 6, предназначенными для фиксации отбойного щита 1 в рабочем положении от поворота его в шарнирах 4 воздей- 30 ствием потока материала Футеровки 2 смонтированы на отбойном щите 1 с обеих сторон: с одной стороны они выполнены в виде высокоизносостойких плит для скального материала, с другой 35 стороны плиты армированы эластичным материалом, предотвращающим налипание, т.е. для глинистых материалов. Устройство снабжено также направляющими 7, на которых смонтирована рама 3 40 Последняя вместе с отбойным щитом 1 имеет возможность перемещения по направляющим 7 с помощью винтов О Устройства работает следующим образом. Установка отбойного щиті 1 в рабочее положение нужной стороной производится путем поворота его относительно горизонтальной оси в шарнирах 4 рамы 3. Перед поворотом отбойного щита необходимо расфиксировать его фиксаторами 6 относительно рамы 3. Таким же образом осуществляют наклон щита 1 в вертикальной плоскости с целью обеспечения расчетного угла встречи материала со щитом. Для центрирования потока материала относительно оси принимающего конвейера рама 3 вместе с отбойным щитом 1 перещается по направляющим 7 с помощью винтов 8. Формула изобретения 1. Устройство для направления перегружаемого с конвейера на конвейер потока материалов, включающее шарнирно закрепленный на раме отбойный щит с футеровками, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности работы устройства путем обеспечения возможности универсального применения отбойного щита в месте перегрузки при транспортировании различных материалов и обеспечения удобства обслуживания при замене футеровок, последние смонтированы на отбойном щите с обеих его сторон, при этом отбойный щит закреплен на раме с возможностью разворота и расположения к потоку подаваемого конвейером материала одной или другой стороной в зависимости от вида транспортируемого материала и имеет фиксаторы рабочего положения. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что оно снабжено продольными направляющими, на которых установлена с возможностью перемещения в горизонтальной плоскости рама. 16СГ.118 A-A Фиг. Z Редактор М Петрова Составитель Б.Топчанов Техред М Моргентал Корректор И.Муска Заказ 2492 Тираж 489 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35 Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for direction of flow of material transferred from one conveyer to another
Автори англійськоюSoroka Heorhii Mytrofanovych, Samokhvalov Volodymyr Kostiantynovych
Назва патенту російськоюУстройство для направления потока материала, перегружаемого с конвейера на конвейер
Автори російськоюСорока Георгий Митрофанович, Самохвалов Владимир Константинович
МПК / Мітки
МПК: B65G 47/02
Мітки: пристрій, направлення, потоку, конвейєр, конвейєра, матеріалів, перевантажуваного
