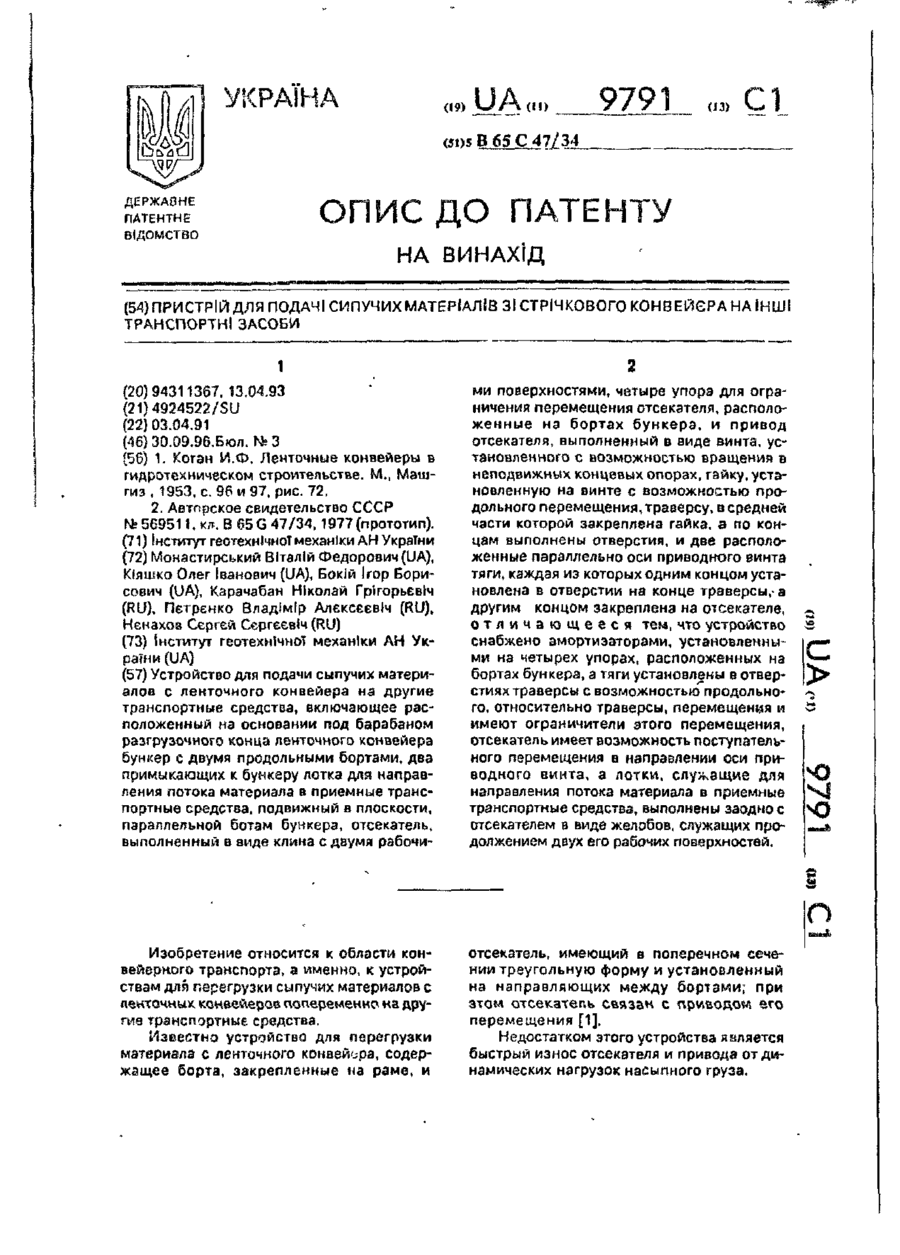

Пристрій для подачі сипучих матеріалів зі стрічкового конвейєра на інші транспортні засоби

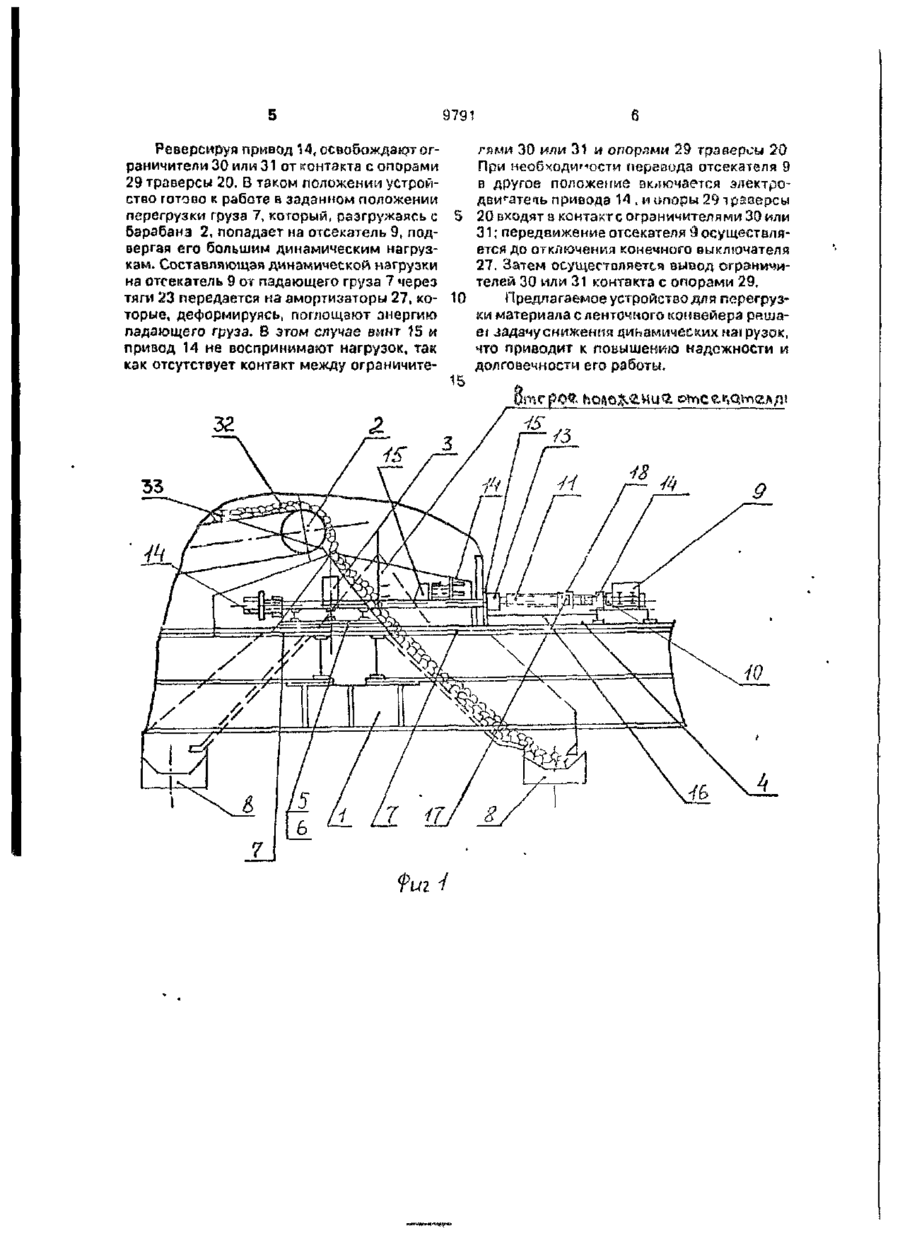

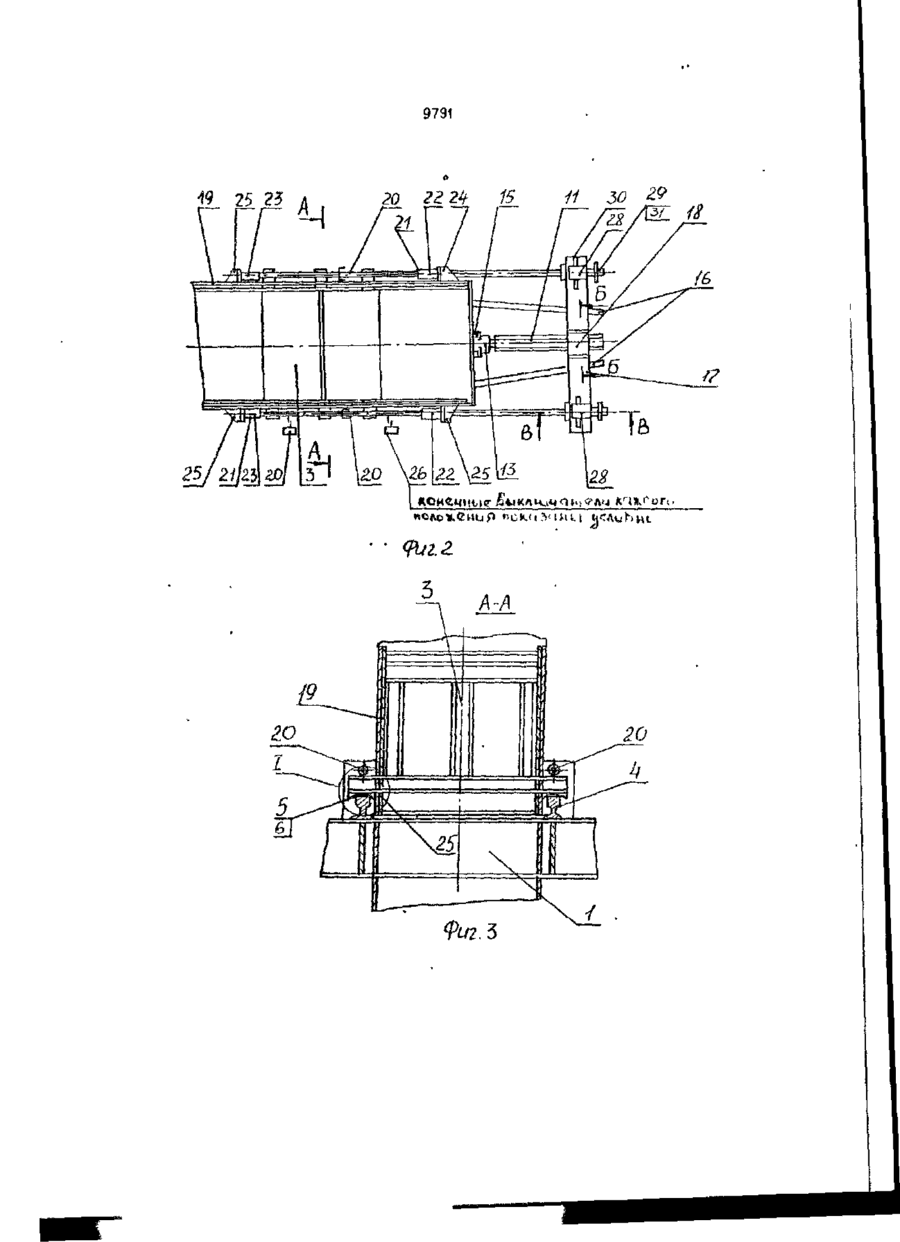

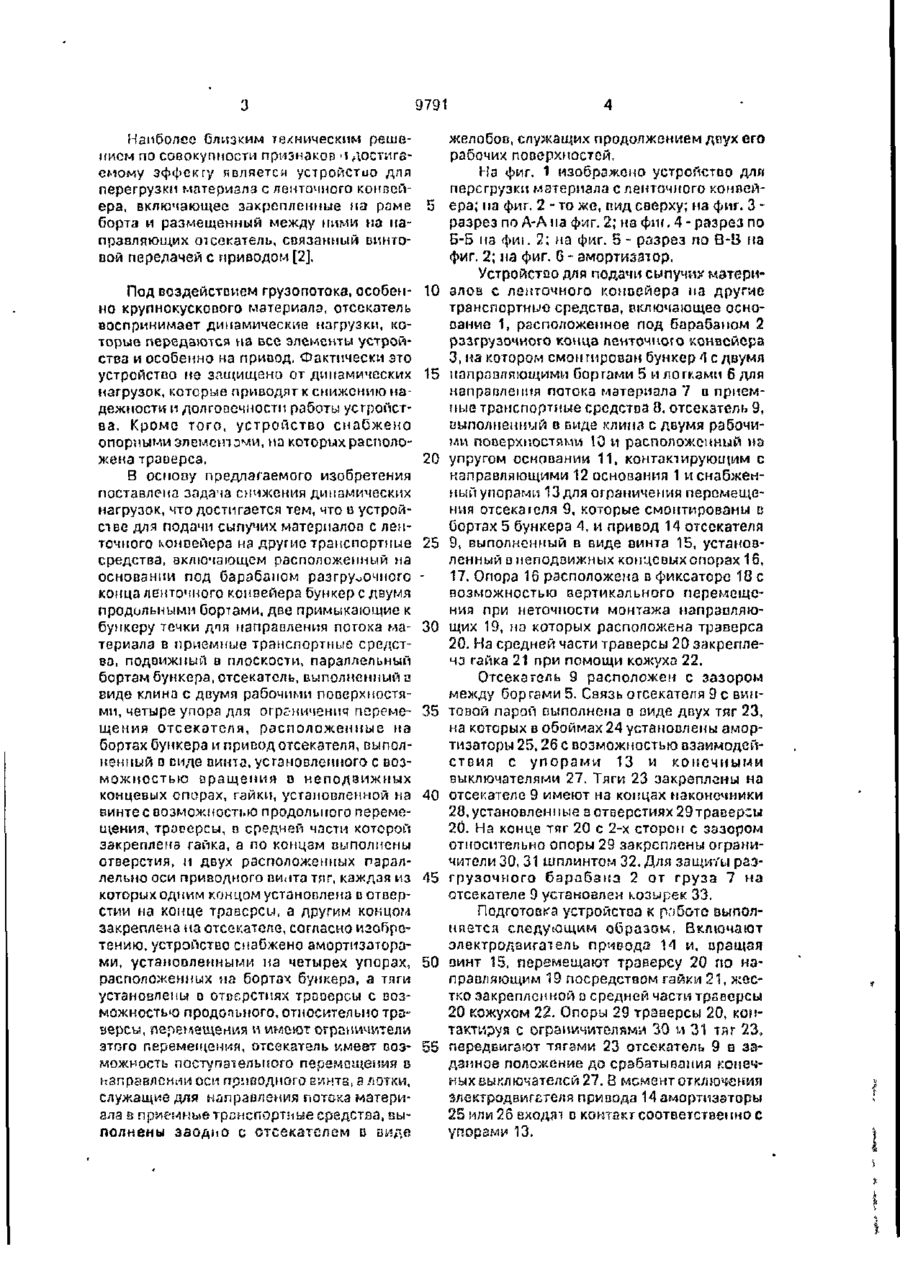

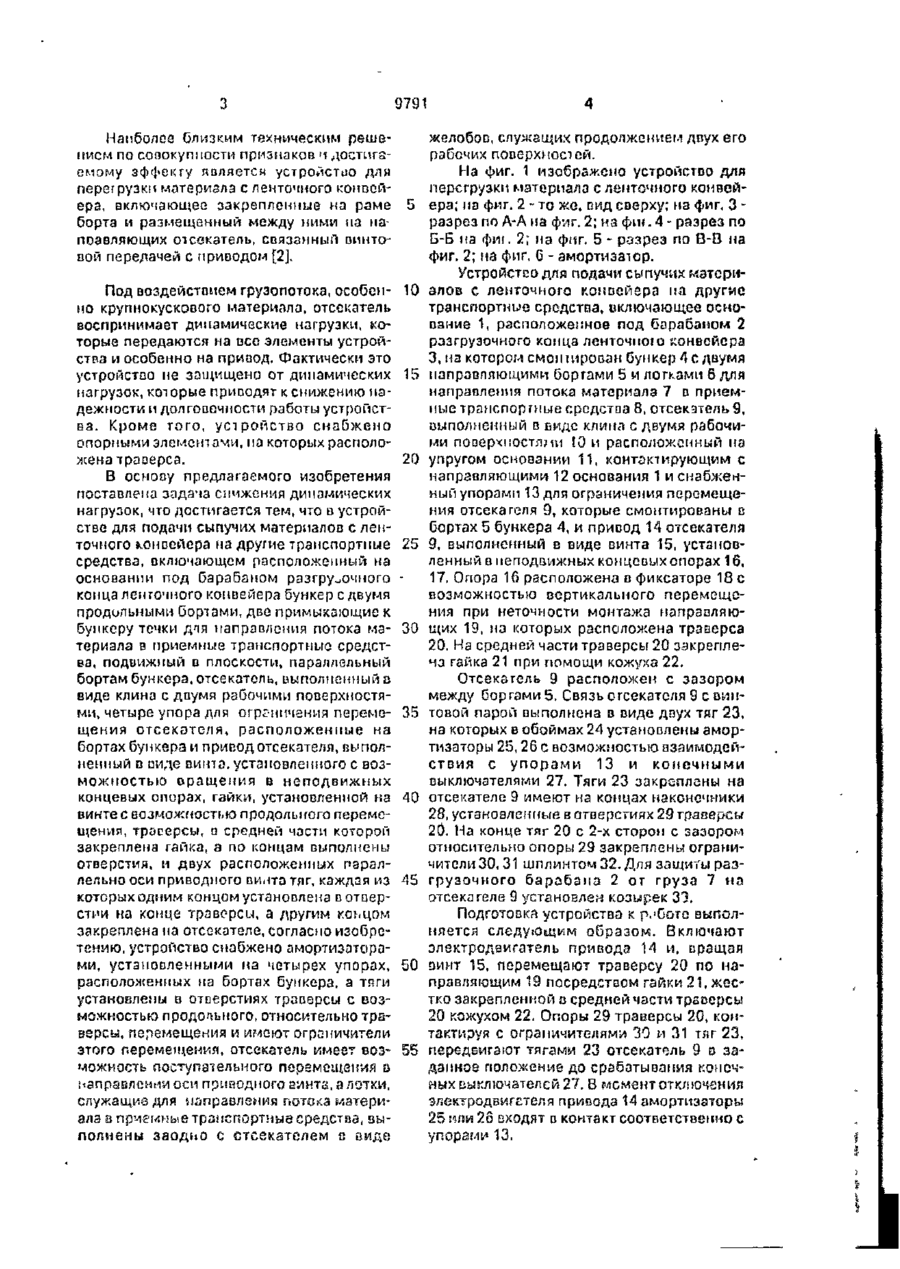

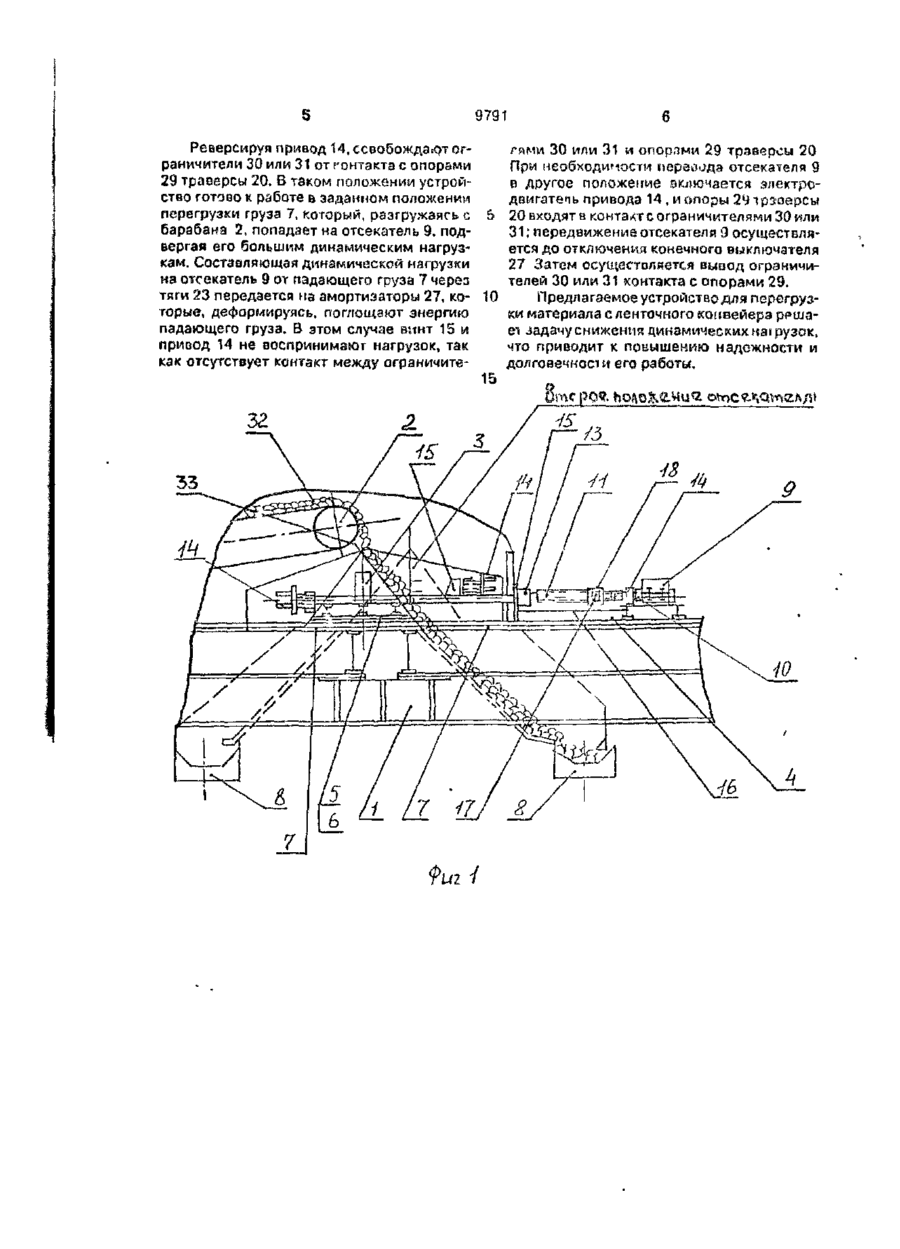

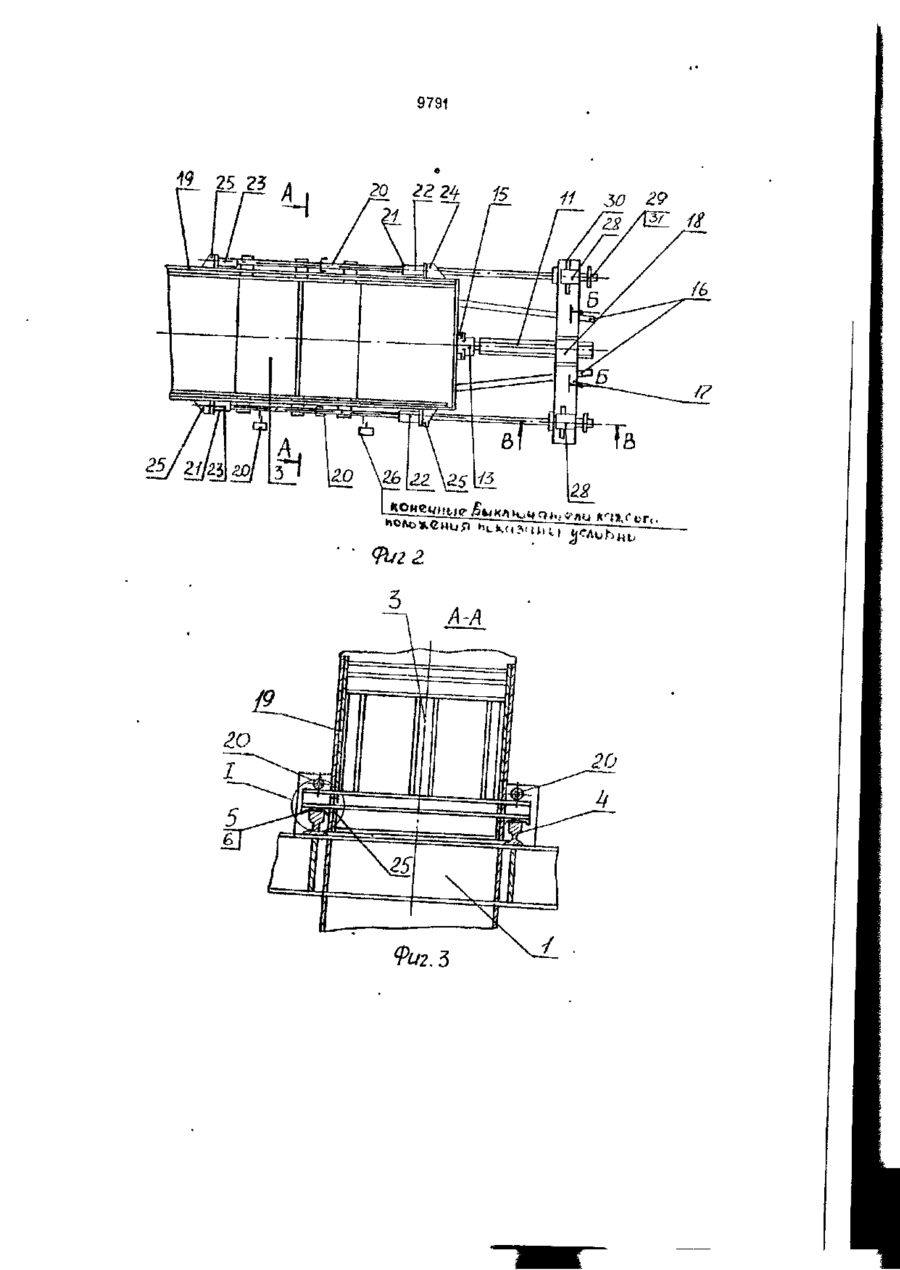

Устройство для подачи сыпучих материалов с ленточного конвейера на другие транспортные средства, включающее расположенный на основании под барабаном разгрузочного конца ленточного конвейера бункер с двумя продольными бортами, два примыкающих к бункеру лотка для направления потока материала а приемные транспортные средства, подвижный в плоскости, параллельной ботам бункера, отсекатель, выполненный в виде клина с двумя рабочи ми поверхностями, четыре упора для ограничения перемещения отсекзтеля, расположенные на бортах бункера, и привод отсекателя, выполненный в виде винта, установленного с возможностью вращения в неподвижных концевых опорах, гайку, установленную на винте с возможностью продольного перемещения, траверсу, в средней части которой закреплена гайка, а по концам выполнены отверстия, и две расположенные параллельно оси приводного винта тяги, каждая из которых одним концом установлена в отверстии на конце траверсы,- а другим концом закреплена на отсекателе, о т л и ч а ю щ е е с я тем, что устройство снабжено амортизаторами, установленными на четырех упорах, расположенных на бортах бункера, а тяги установлены в отверстиях траверсы с возможностью продольного, относительно траверсы, перемещения и имеют ограничители этого перемещения, отсекатель имеет возможность поступательного перемещения в направлении оси приводного винта, з лотки, служащие для направления потока материала в приемные транспортные средства, выполнены заодно с отсекателем в виде желобов, служащих продолжением двух его рабочих поверхностей. Изобретение относится к области конвейерного транспорта, а именно, к устройствам для перегрузки сыпучих материалов с ленточных конвейеров попеременно на другие транспортные средства. Известно устройство для перегрузки материала с ленточного конвейера, содержащее борта, закрепленные на раме, и отсекатель, имеющий в поперечном сечении треугольную форму и установленный на направляющих между бортами- при этом отсекатель связан с приводен его перемещения [1]. Недостатком этого устройства является быстрый износ отсекателя и привода от динамических нагрузок насыпного груза. з 9791 желобов, служащих продолжением двух его Наиболее близким техническим решерабочих поверхностей. нием по совокупности признаков -і достигаНа фиг. 1 изображена устройство для емому эффекту является устройстио для перегрузки материала с ленточного конвейперегрузки материзлз с ленточного конвейера, включающее закрепленные на раме 5 ера; на фиг. 2 -тоже, пид сверху; на фиг. 3 разрез по А-А па фиг. 2; на фін. 4 - разрез по борта и размещенный между ними на наБ-5 на фиі. 2; на фиг. 5 - разрез по 8-8 на правляющих атсекатель, связанный винтофиг. 2; на фиг. 6 - амортизатор. вой передачей с приводом [2]. Устройство для подачи сыпучих материПод воздействием грузопотока, особен- 10 алов с ленточного конвейера на другие но крупнокускового материала, отсекатель транспортные средства, включающее основоспринимает динамические нагрузки, кооание 1, расположенное под барабаном 2 торые передаются на все элементы устройразгрузочного конца ленточного конвейера ства и особенно на привод. Фактически это З, на котором смонтирован бункері с двумя устройство не защищено от динамических 15 направляющими боргами 5 и лотками 6 для нагрузок, которые приводят к снижению нанаправления потока материала 7 в приемдежности и долговечности работы устройстные транспортные средства 8, отсекзтель 9, ва. Кроме того, устройство снабжено выполненный в виде клина с двумя рабочиопорными элементами, па которых располоми поверхностями \д и расположенный па жена траверса. 20 упругом основании 11, контактирующим с В основу предлагаемого изобретения направляющими 12 основания 1 и снабженпоставлена задача снижения динамических ный упорами 13 для ограничения перемещенагрузок, что достигается тем, что в устройния отсека юля 9, которые смонтированы в стве для подачи сыпучих материалов с ленбортах 5 бункера 4, и привод 14 отсекателя точного коноейера на другие транспортные 25 9, выполненный в виде винта 15, установсредства, включающем расположенный на ленный в неподвижных концевых опорах 16, основании под барабаном разгрузочного 17. Опора 16 расположена в фиксаторе 18 с конца ленточного конвейера бункер с двумя возможностью вертикального перемещепродольными бортами, две примыкающие к ния при неточности монтажа направляюбункеру течки дня направления потока ма- 30 щих 19, на которых расположена трэоерса териала в приемные транспортные средст20. На средней частитраверсы 20 закреплева, подвижный в плоскости, параллельный на гайка 21 при помощи кожуха 22. бортам бункера, отсекатель, выполненный о Отсекагель 9 расположен с зазором Биде клина с двумя рабочими поверхностямежду боргами 5. Связь огсекателя 9 с винми, четыре упора для ограничения переме- 35 товой парой выполнена в виде двух тяг 23, щения отсекателя, расположенные на на которых в обоймах 24 установлены аморбортах бункера и привод отсекателя, выполтизаторы 25,26 с возможностью оза^модейненный в виде винта, установленного с возствия с у п о р а м и 13 и к о н е ч н ы м и можностью вращения а неподвижных выключателями 27. Тяги 23 закреплены на концевых спорах, гайки, установленной на 40 отсекателе 9 имеют на концах наконечники винте с возможностью продольного переме28, установленные в отверстиях 29 траверсы щения, тросерсы, п средней части которой 20. На конце тяг 20 с 2-х сторон с зазором закреплена гайка, а по концам выполнены относительно опоры 29 закреплены ограниотверстия, и двух расположенных паралчители 30, 31 шплинтом 32. Для защиты разлельно оси приводного пиііта тяг, каждая из 45 грузочного барабана 2 от груза 7 на которых одним концом установлена в отверотсекателе 9 установлен козырек 33. стии на конце траверси, а другим концом Подготовка устройства к роботе выползакреплена иа отсекателе, согласно изобреняется следующим образом, Включают тению, устройство снабжено амортизатораэлектродвигатель привода 14 и. иращая ми, установленными иа четырех упорах, 50 оинт 15, перемещают траверсу 20 по нарасположенных на бортах бункера, а тяги правляющим 19 посредством гайки 21, жесустановлены в отверстиях траверсы с возтко закрепленной в средней части трзаерсы можностью продольного, относительно тра20 кожухом 22. Опоры 29 траверсы 20, конверсы, перемещения и имеют ограничители тактируя с ограничителями 30 и 31 ТЇІГ 23, этого перемещения, отсекатель имеет воз- 5S передвигают тягами 23 отсекатель 9 в заможность поступательного перемещения о данное положение до срабатывания конечнаправление оси приводного еинта, а лотки, ных выключателей 27. В MGMGHT ОТКЛЮЧеНИЯ служащие для направления потока материэлектродвигателя привода 14 амортизаторы ала в приемные транспортные средства, вы25 или 26 входят в контакт соответственно с полнены заодно с отсекзтелем її виде упорами 13. 9791 6 Реверсируя привод 14, освобождает ог/•ями ЗО или 31 и опорами 29 траверсы 20 раничители 30 или 31 от контакта сопорами При необходимости перевода отсекателя 9 29 траверсы 20, В таком положении устройв другое положение включается электроство готово к работе в заданном положении дви^атеаь привода 14 , и опоры 29 траоерсы перегрузки груза 7, который, разгружаясь с S 20 входят в контакте ограничителями 30 или барабана 2, попадает на отсекатель 9, под31; передвижение отсекателя 3 осуществлявергая его большим динамическим нагрузется до отключения конечного выключателя кам. Составляющая динамической нагрузки 27. Затем осуществляется вывод ограничина отсекатель 9 от падающего груза 7 через телей 30 или 31 контакта с опорами 29. тяги 23 передается на амортизаторы 27, ко- 10 Предлагаемое устройство для перегрузторые, деформируясь, поглощают энергию ки материала с ленточного конвейера решападающего груза. В этом случае віхнт 15 и et задачу снижения динамических наїрузок, привод 14 ие воспринимают нагрузок, так что приводит к повышению надежности и как отсутствует контакт между ограничитедолговечности его работы. 32 33 fuz-f 9791 2 5 20 гггц Уиг.Ъ 15 и зо (19) (13) (ID (5D5 В 65 С 47/34 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ ПОДАЧІ СИПУЧИХМАТЕРІАЛІВ ЗІ СТРІЧКОВОГО КОНВЕЙЄРА НА ІНШІ ТРАНСПОРТНІ ЗАСОБИ 1 2 (20)94311367, 13.04.93 (21J4924522/SU (22)03.04.91 (46)30.09.96.Бюл. г*3 (56) 1. Коган И.Ф. Ленточные конвейеры в гидротехническом строительстве. М., Машг и з , 1953, с. 96 и 97, рис.72. 2. Автпрское свидетельство СССР № 569511, кл. В 65 G 47/34,1977 (прототип). (71) інститут геотехнічної механіки АН України (72) Монастирський Віталій Федорович (UA), Кіяшко Олег Іванович (UA), Бокій Ігор Борисович (UA), Карачабан Ніколай Грігорьєвіч (RU), Петренко Владімір Алєксєєвіч (RU), Нєнахов Сергей Сергеєвіч (RU) (73) Інститут геотехнічної механіки АН України (UA) (57) Устройство для подачи сыпучих материалов с ленточного конвейера на другие транспортные средства, включающее расположенный на основании под барабаном разгрузочного конца ленточного конвейера бункер с двумя продольными бортами, два примыкающих к бункеру лотка для направления потока материала в приемные транспортные средства, подвижный в плоскости, параллельной ботам бункера, отсекатель, выполненный в виде клина с двумя рабочи ми поверхностями, четыре упорз для ограничения перемещения отсекателл, расположенные на бортах б у к к е р а , и привод отсекателя, выполненный в виде винта, установленного с возможностью вращения в неподвижных концевых опорах, гайку, установленную на винте с возможностью продольного перемещения, траверсу, в средней части которой закреплена гайка, а по концам выполнены отверстия, и две расположенные параллельно оси приводного винта тяги, каждая из которых одним концом установлена в отверстии на конце траверсы,-а другим концом закреплена на отсекателе, о т л и ч а ю щ е е с я тем, что устройство снабжено амортизаторами, установленными на четырех упорах, расположенных на бортах бункера, а тяги установлены в отверстиях траверсы с возможностью продольного, относительно траверсы, перемещения и имеют ограничители этого перемещения, отсекатель имеет возможность поступательного перемещения в направлении оси приводного винта, а лотки, служащие для направления потока материала в приемные транспортные средства, выполнены заодно с отсекателем а виде желобов, служащих продолжением двух его рабочих поверхностей.
