Опорно-поворотний пристрій

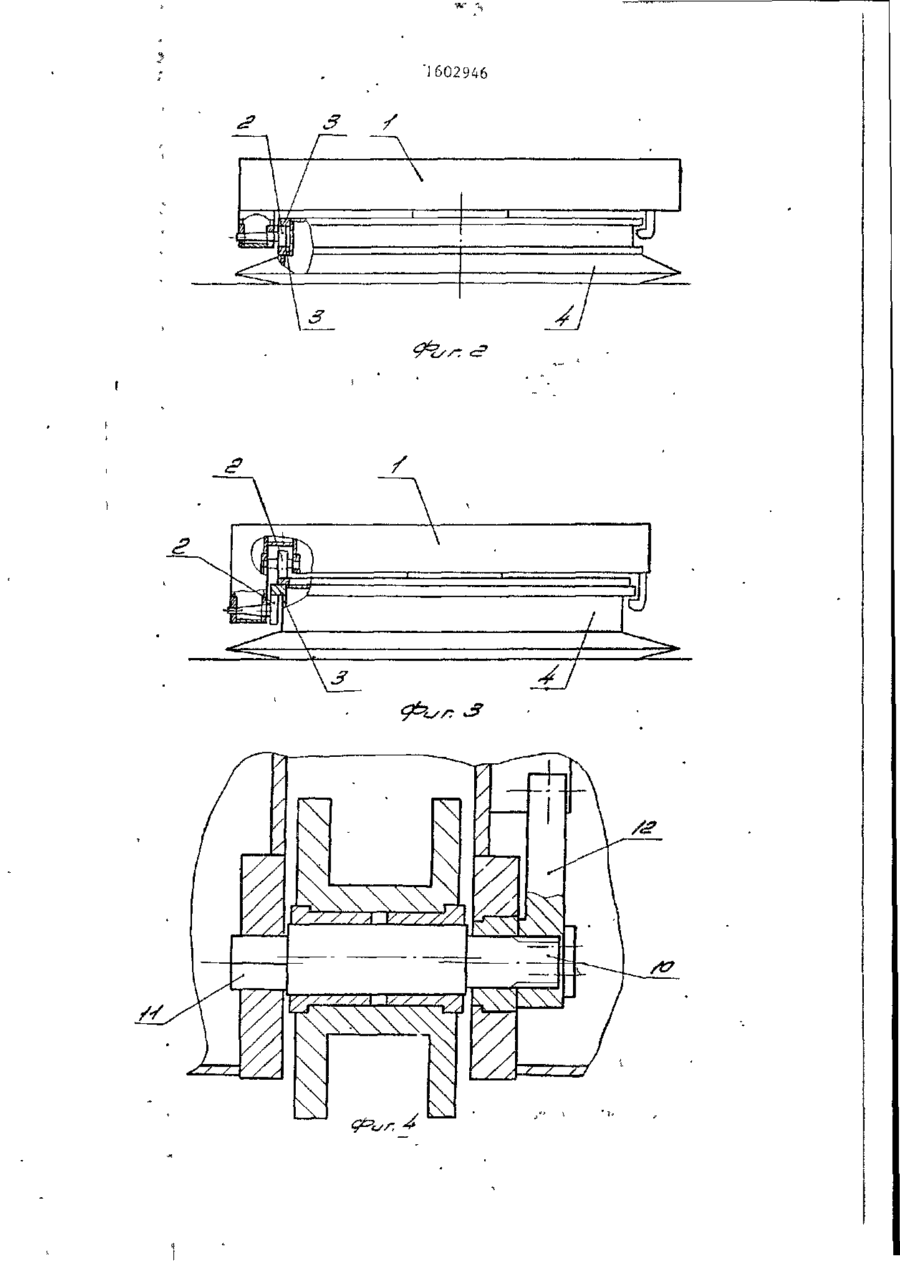

Изобретение относится к опорноповоротным устройствам с колесными опорами. Цель изобретения - снижение металлоемкости и уменьшение габаритов по высоте путем снижения нагру 777 777 777 7V7 77? зок на колесные опоры. Устройство включает поворотную платформу ^ с колесными опорами 2, установленными на круговой рельс 3 базы 4. Поворотня платформа 1 связана с базой 4 центральной цапфой 5 через сферический подшипник 6. Устройство снабжено центральной опорой 7, смонтированной на базе 4. Оно имеет упорный подшипник 8, связанный с платформой 1, и сферический опорный элемент 9. Колесные опоры смонтированы с возможностью регулирования зазора а между колесными опорами и рельсом 3. При работе цапфа 5 центрирует платформу 1. Опора 7 воспринимает основные вертикальные нагрузки от платформы 1 и передает их на базу 4, разгружая колесные опоры 2. 1 з.п. ф-лы, 5 ил. /А/ 77/ 777 7 І Изобретение относится к опорноповоротнпм устройствам, а Гюлее кон кргтно - к опорно-поворотным устройствам с опорными колесами. Цель изобретения - снижение металлоемкости и уменьшение габаритов по высоте путем снижения нагрузок на колесные опоры. На фиг.1 изображено устройство, рид на центральную опору; на фиг.2,3варианты расположения опорных колес; на фиг. 4,5 - две проекции механизма регулирования зазора между колесными опорами и круговым рельсом. Опорно-поворотное устройство, например, отвалообразевателя, включает поворотную платформу 1 с колесными опорами 2, установленными на круговой рельс 3 базы 4. Поворотная платформа 1 связана с базой 4 центральной цапфой 5 через упорный сферический подпыпник 6. Опорно-поворотное устройство снабжено центральной опорой 7, смонтированной на базе 4. Центральная опора 7 выполнена в виде упорного подшипника 8, связанного с поворотной платформой 1 и имеющего сферический опорный элемент 9. нагрузок на базу 4 отвалообраэоватегш. При этом центральная цапфа 5 центрирует поворотную платформу 1 и препятствует сдвигу ее относительно базы 4. Центральная опора 7 воспринимает основные вертикальные нагрузки от поворотной платформы 1 и передает [Q их на базу 4, разгружая колесные опоры 2. Колесные опоры 2 воспринимают основные огрокидывающие моменты, возникающие при работе машины, и устанвв)5 пены в местах воздействия этих моментов. Колесные опоры 2 воспринимают также моменты от уклона. При этом опирание машины будет на три точки. В зависимости от действую2Q щих нагрузок, одна из опор может быть ненэгруженной. Для исключения контакта, трения этой колесной опоры с круговым рельсом механизмом регулирования Ю устанавливается гаранти25 рованный зазор а. Ф о р м у л а и з о б р е т е н и я 2Q 1. Опорно-поворотное устройство, включающее поворотную платформу с Колесные опоры 2 смонтированы с * колесными опорами, контактирующие с возможностью регулирования зазора а круговым рельсом базы, о т л и ч а между колесом 2 и рельсом 3 при нею щ е е с я тем, что, с целью снинагруженной опоре. Механизм регулижения металлоемкости и уменьшения рования 10 зазора а выполнен в виде габаритов по высоте путем снижения эксцентрикового вала 11, поворот ко— * нагрузок на колесные опоры, оно снабторого осуществляется рычагом 12. жено смонтированной на базе центральОпорно-поворотное устройство рабоной опорой, выполненное' из связантает следующим образом. ного с поворотной платформой упорноПри веерной отсыпке грунта верх40 го подшипника со сферическим опорным нее строение отвалообразователя с элементом. рабочим оборудованием поворачивает2. Устройство по п,1, о т л и ся при помощи опорно-поворотного усч а ю щ е е с я тем, что колесные тройства относительно базы 4. опоры смонтированы с возможностью Опорно-поворотное устройство пе45 регулирования зазора между каждым редает нагрузки от массы поворотной колесом и круговым рельсом при неплатформы 1, установленного на ней загруженной опоре. оборудования и действующих на нее 602946 s / \ и І 1602946 Редактор М.Товтин ; Составитель Б.Прокофьев ' ''— - ; . Техред Л.Олнйнык Корректор А3Осауленко Заказ 3364 • • Тираж 536 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. Д/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
