Пристрій для формування мінераловатного килима

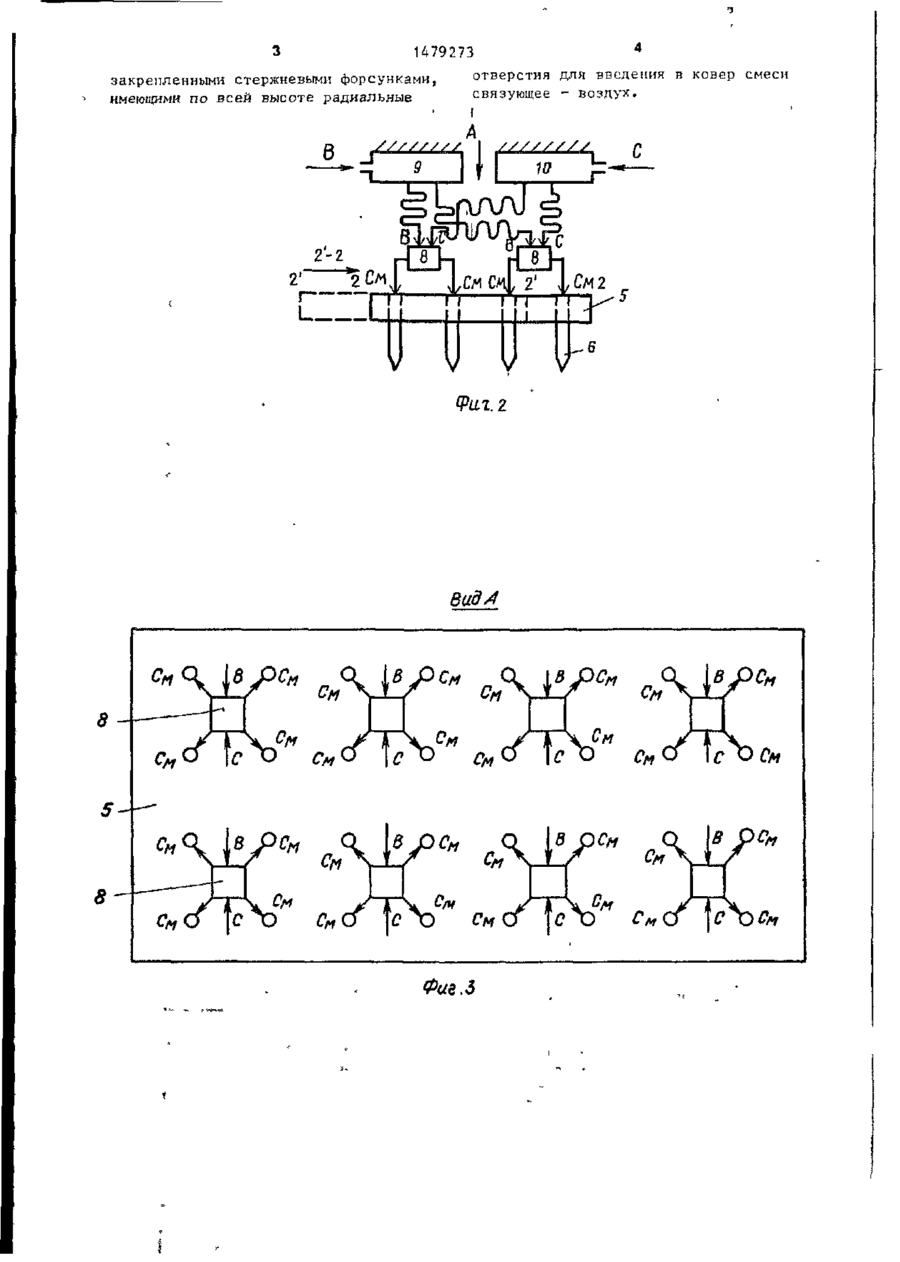

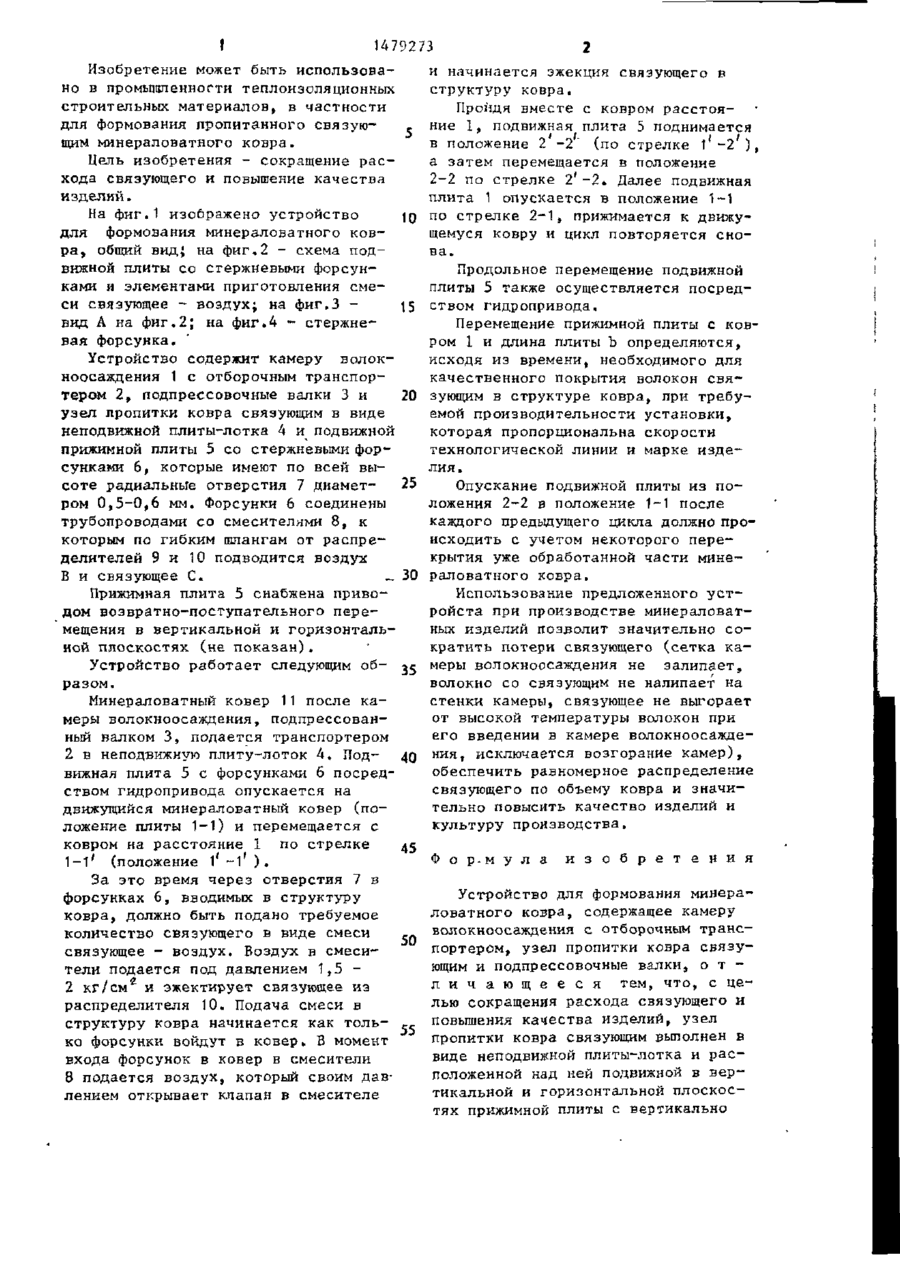

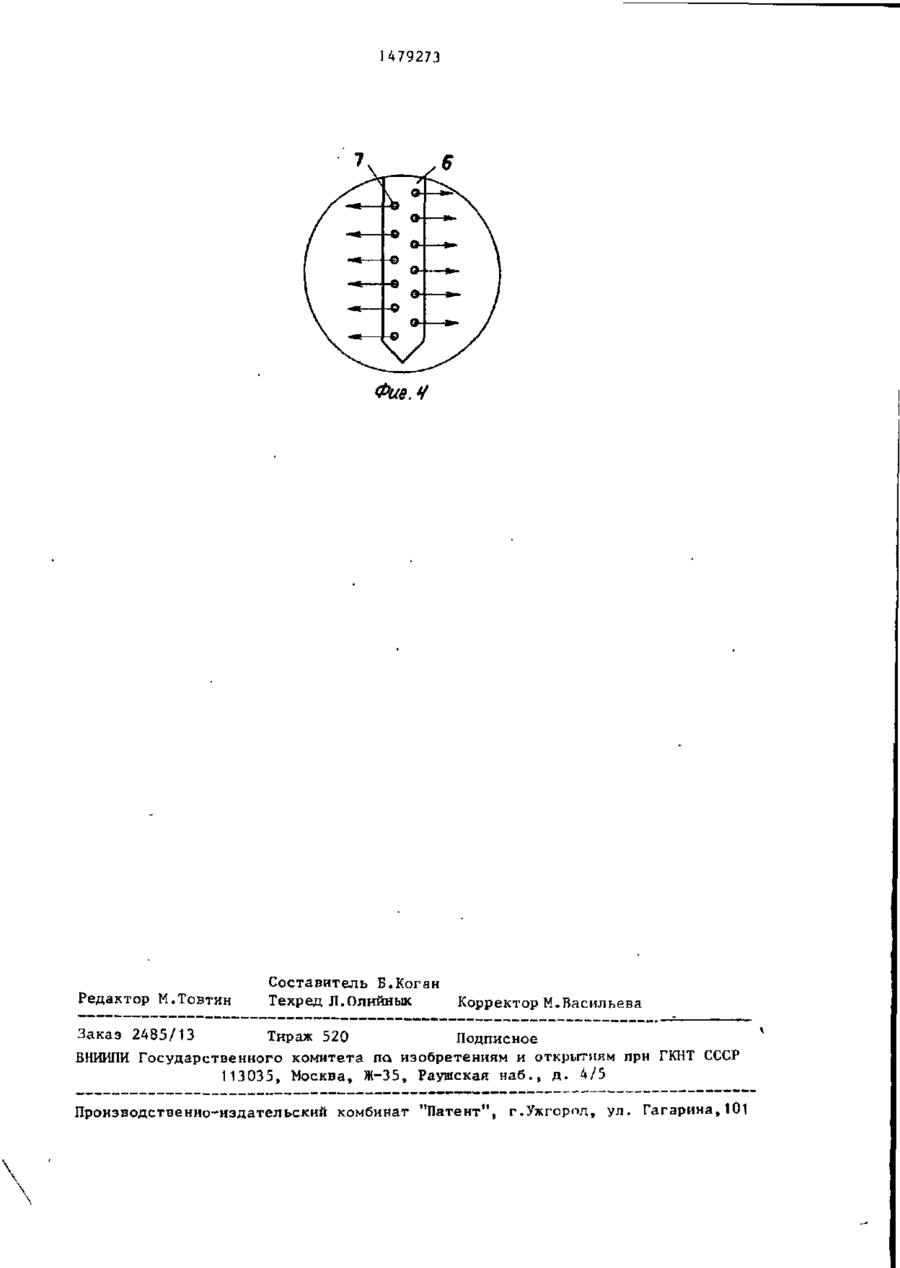

Изобретение может бить использовачо в промышленности теплоизоляционных строительных материалов, в частности для формования пропитанно го связующим минераловатного ковра. Целью изобретения является сокращение расхода связующего и повышение качества изделий. Устройство для формования минераловатного ковра содержит камеру волокноосаждения 1 с отборочным транспортером 2, подпрессовочные валки 3 и узел пропитки ковра связующим, включающий неподвижную плитулоток 4 и подвижную прижимную плиту 5 со стержневыми форсунками 6, имеющими по всей высоте радиальные отверстия для введения в ковер смеси связующее - воздух. Смесь в форсунки 6 поступает по трубопроводам от смесителей 8. 4 ил. (Л с СО 00 Фиг,1 і V t 1479273 Изобретение может быть использовано в промыгаленногти теплоизоляционных строительных материалов, в частности для формования пропитанного связующим минераловатного ковра. Цель изобретения - сокращение расхода связующего и повышение качества изделий. На фиг.1 изображено устройство 10 для формования минераловатного ковра, общий виді на фиг.2 - схема подвижной плиты со стержневыми форсунками и элементами приготовления смеси связующее - воздух; на фиг.З 15 вид А на фиг.2; на фиг.4 - стержневая форсунка. Устройство содержит камеру волокноосаждения 1 с отборочным транспортером 2, подпрессовочные валки 3 и 20 узел лропитки ковра связующим в виде неподвижной плиты-лотка 4 и подвижной прижимной плиты 5 со стержневыми форсунками 6, которые имеют по всей высоте радиальные отверстия 7 диамет25 ром 0,5-0,6 мм. Форсунки 6 соединены трубопроводами со смесителями 8, к которым по гибким шлангам от распределителей 9 и 10 подводится воздух В и связующее С. _ 30 Прижимная плита 5 снабжена приводом возвратно-поступательного перемещения в вертикальной и горизонтальной плоскостях (не показан). Устройство работает следуюпщм об- 35 разом. Минераловатный ковер 11 после камеры волокноосаждения, подпрессованный валком 3, подается транспортером 2 в неподвижную плиту-лоток 4, Под- 40 вижная плита 5 с форсунками б посредством гидропривода опускается на движущийся минераловатный ковер (положение плиты 1-1) и перемещается с ковром на расстояние 1 по стрелке 45 1-1' (положение 1 -1 ) . За это время через отверстия 7 в форсунках 6, вводимых в структуру ковра, должно быть подано требуемое количество связующего в виде смеси 50 связующее - воздух. Воздух в смесители подается под давлением 1,5 2 2 кг/см и эжектирует связующее из распределителя 10. Подача смеси в структуру ковра начинается как толь55 ко форсунки войдут в ковер* В момент входа форсунок в ковер в смесители 8 подается воздух, который своим давлением открывает клапан в смесителе и начинается эжекция связующего в структуру ковра. Пройдя вместе с ковром расстояние 1, подвижная плита 5 поднимается в положение 2 -2' (по стрелке 1( -2 ) , а затем перемещается в положение 2-2 по стрелке 2 - 2 . Далее подвижная плита 1 опускается в положение 1-1 по стрелке 2 - 1 , прижимается к движущемуся ковру и цикл повторяется снова. Продольное перемещение подвижной плиты 5 также осуществляется посредством гидропривода. Перемещение прижимной плиты с ковром 1 и длина плиты Ъ определяются, исходя из времени, необходимого для качественного покрытия волокон с в я зующим в структуре ковра, при требуемой производительности установки, которая пропорциональна скорости технологической линии и марке и з д е лия. Опускание подвижной плиты из п о ложения 2-2 в положение 1-1 после каждого предыдущего цикла должно происходить с учетом некоторого перекрытия уже обработанной части минераловатного ковра. Использование предложенного у с т ройста при производстве минераловатных изделий позволит значительно с о кратить потери связующего (сетка к а меры волокноосаждения не залипает, волокно со связующим не налипает на стенки камеры, связующее не выгорает от высокой температуры волокон при его введении в камере волокноосаждения, исключается возгорание камер), обеспечить равномерное распределение связующего по объему ковра и значительно повысить качество изделий и культуру производства. Фор-мула и з о б р е т е н и я Устройство для формования минераловатного ковра, содержащее камеру волокноосаждения с отборочным транспортером, узел пропитки ковра с в я з у ющим и подпрессовочные валки, о т л и ч а ю щ е е с я тем, что, с ц е лью сокращения расхода связующего и повышения качества изделий, узел пропитки ковра связующим выполнен в виде неподвижной плиты-лотка и р а с положенной над ней подвижной в в е р тикальной и горизонтальной плоскостях прижимнойплиты с вертикально З 4 1479273 закрепленными стержневыми форсунками, имеющими по всей высоте радиальные отверстия для введения в ковер смеси связующее - воздух. 2і"—*гСп і і і V \ V V 2 Вид* с а — с в-— ( . - ——' І5 QCM Фиг.3 Q И Pfi» 479273 Редактор М.Товтин Составитель Б.Коган Техред Л.Олийнык Корректор М.Васильева Заказ 2485/13 Тираж 520 Подписное ВНИИПИ Государственного комитета па изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
