Двотактний розподільник імпульсів

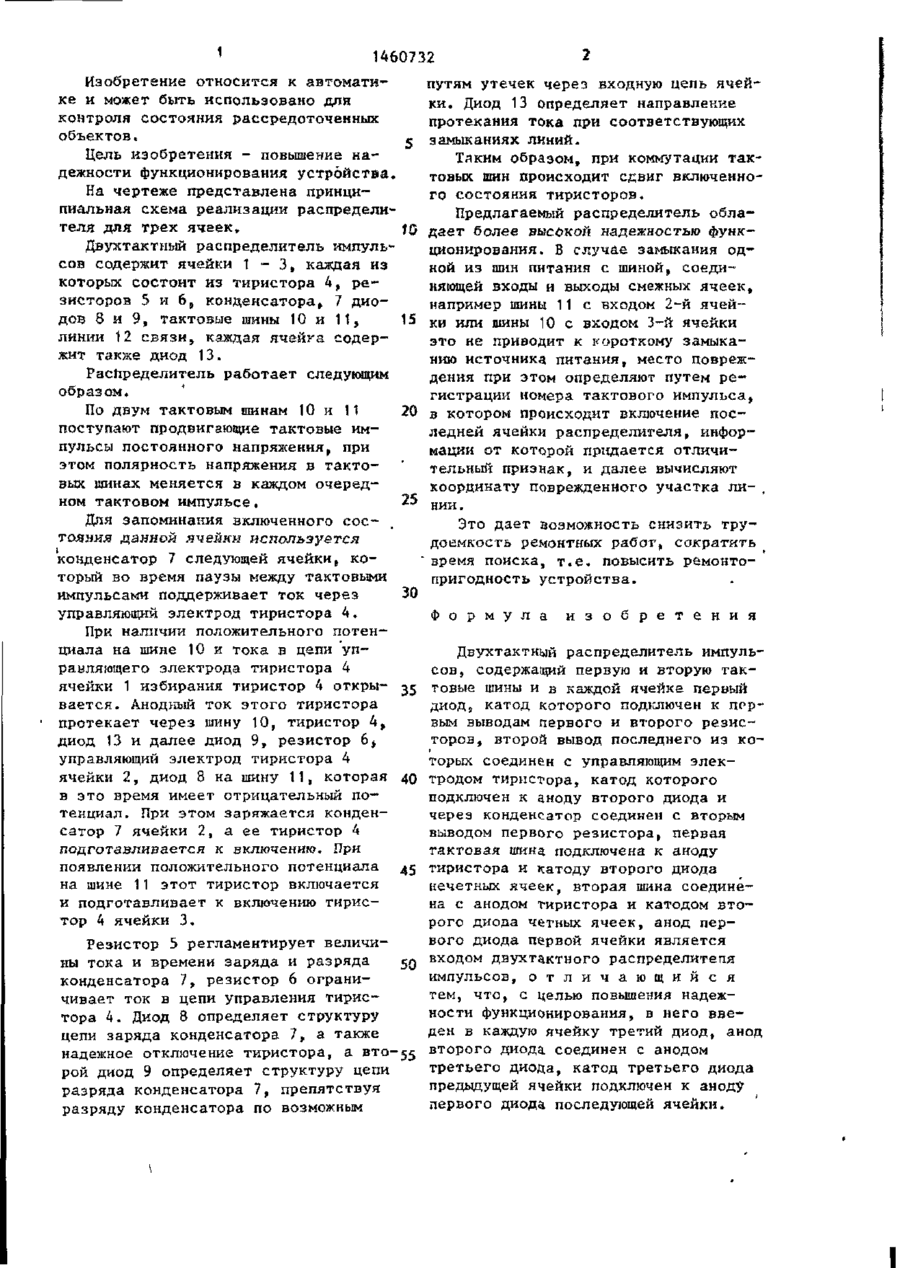

Изобретение относится к автоматике и может быть использовано для контроля состояния рассредоточенных объектов. Цель изобретения - повышение надежности функционирования устройства. Распределитель содержит ячейки 1-3, каждая из которых состоит из тиристора 4, резисторов 5 и 6, конденсатора 7, диодов 8 и 9, тактовые шины 10 и 11, линии связи 12, каждая ячейка содержит также диод 13. По тактовым шинам поступают передвигающие импульсы постоянного напряжения. Для запоминания включенного состояния данной ячейки используется конденсатор 7 следующей ячейки, который в паузе между тактовыми импульсами поддерживает ток через управляющий электрод тиристора 4. 1 ил. 2 3 1 1460732 Изобретение относится к автоматике и может быть использовано для контроля состояния рассредоточенных объектов. Цель изобретения - повышение надежности функционирования устройства. На чертеже представлена принципиальная схема реализации распределителя для трех ячеек. Двухтактный распределитель импульсов содержит ячейки 1 - 3, каждая из которых состоит из тиристора 4, резисторов 5 и 6, конденсатора, 7 диодов 8 и 9, тактозые шины 10 и 11, 15 линии 12 связи, каждая ячейка содержит также диод 13. Распределитель работает следующим образом. По двум тактовым шинам 10 и И 20 поступают продвигающие тактовые импульсы постоянного напряжения, при этом полярность напряжения в тактовых шинах меняется в каждом очередном тактовом импульсе. 25 Для запоминания включенного состояния данной ячейки используется конденсатор 7 следующей ячейкиt который во время паузы между тактовыми импульсами поддерживает ток через 30 управляющий электрод тиристора 4. При наличии положительного потенциала на шине 10 и тока в цепи управляющего электрода тиристора 4 ячейки 1 избирания тиристор 4 откры- 35 вается. Анодный ток этого тиристора протекает через шину 10, тиристор 4, диод 13 и далее диод 9, резистор 6 t управляющий электрод тиристора 4 ячейки 2, диод 8 на шину 11, которая 40 в это время имеет отрицательный потенциал. При этом заряжается конденсатор 7 ячейки 2, а ее тиристор 4 подготавливается к включению. При появлении положительного потенциала 45 на шине 11 этот тиристор включается и подготавливает к включению тиристор 4 ячейки 3. путям утечек через входную цепь ячейки. Диод 13 определяет направление протекания тока при соответствующих замыканиях линий. Тякнм образом, при коммутации тактовых шин происходит сдвиг включенного состояния тиристоров. Предлагаемый распределитель обладает более высокой надежностью функционирования. В случае замыкания одной из шин питания с шиной, соединяющей входы и выходы смежных ячеек, например шины 11 с входом 2-й ячейки или шины 10 с входом 3-й ячейки это не приводит к короткому замыканию источника питания, место повреждения при этом определяют путем регистрации номера тактового импульса, в котором происходит включение последней ячейки распределителя, информации от которой придается отличительный признак, и далее вычисляют координату поврежденного участка ли- , НИИ. Это дает возможность снизить трудоемкость ремонтных работ, сократить время поиска, т.е. повысить ремонтопригодность устройства. Ф о р м у л а и з о б р е т е н и я Двухтактный распределитель импульсов, содержаний первую и вторую тактовые шины и з каждой ячейке первый диод, катод которого подключен к первым выводам первого и второго резисторов, второй вывод последнего из которых соединен с управляющим электродом тиристора, катод которого подключен к аноду второго диода и через конденсатор соединен с вторым выводом первого резистора, первая тактовая шина подключена к аноду тиристора и катоду второго диода нечетных ячеек, вторая шина соединена с анодом тиристора и катодом второго диода четных ячеек, анод первого диода первой ячейки является Резистор 5 регламентирует величины тока и времени заряда и разряда 50 входом двухтактного распределитепя импульсов, о т л и ч а ю щ и й с я конденсатора 7, резистор 6 огранитем, что, с целью повышения надежчивает ток в цепи управления тирисности функционирования, в него вветора 4. Диод 8 определяет структуру ден в каждую ячейку третий диод, анод цепи заряда конденсатора 7, а также надежное отключение тиристора, а вто-55 второго диода соединен с анодом рой диод 9 определяет структуру цепи третьего диода, катод третьего диода разряда конденсатора 7, препятствуя предыдущей ячейки подключен к аноду разряду конденсатора по возможным первого диода последующей ячейки. 1460732 Редактор В.Данко Составитель М.Артамонов Техред М.Ходзнич Корректор М.Шароши Заказ 542/56 Тираж 518 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб.( д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
