Кабіна оператора крана

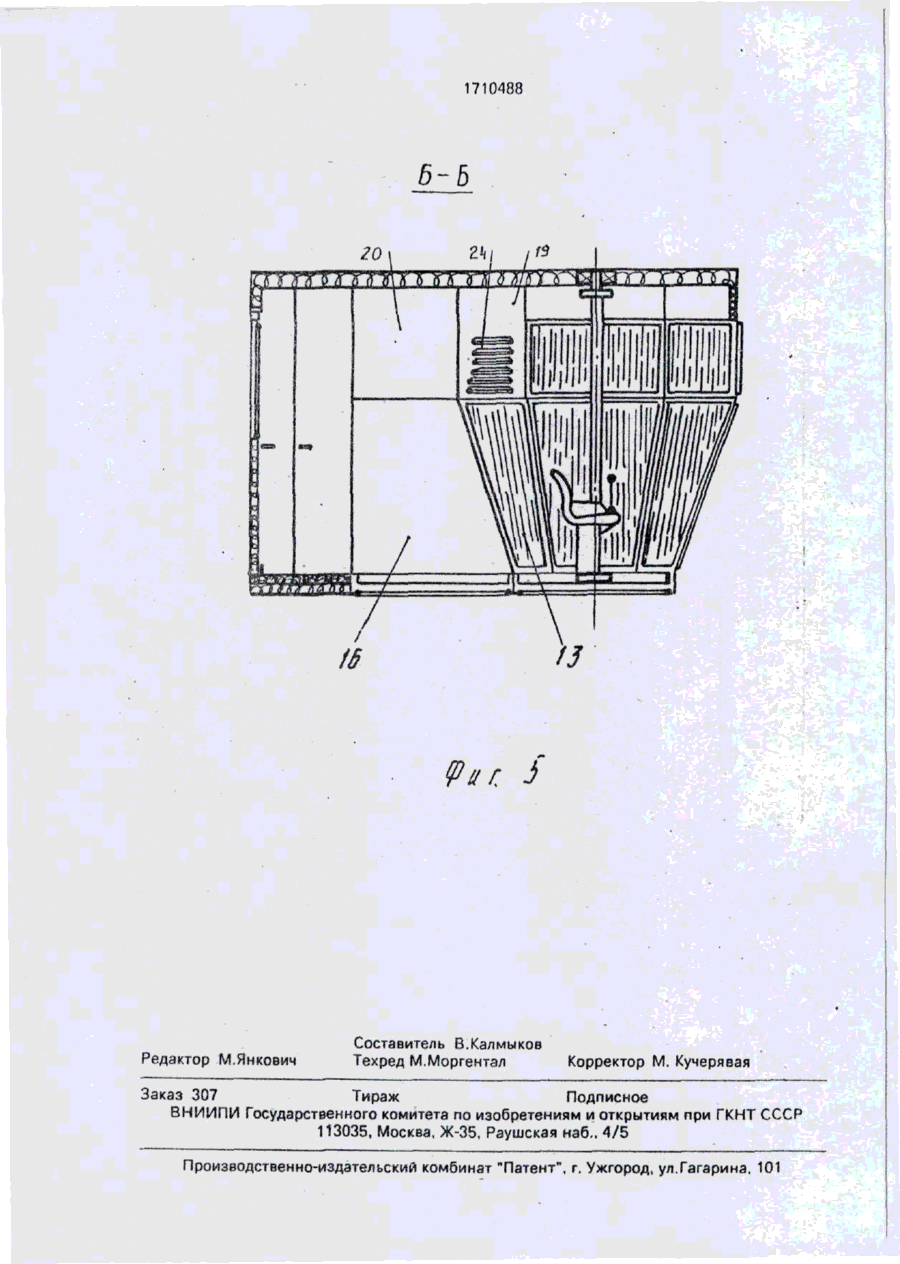

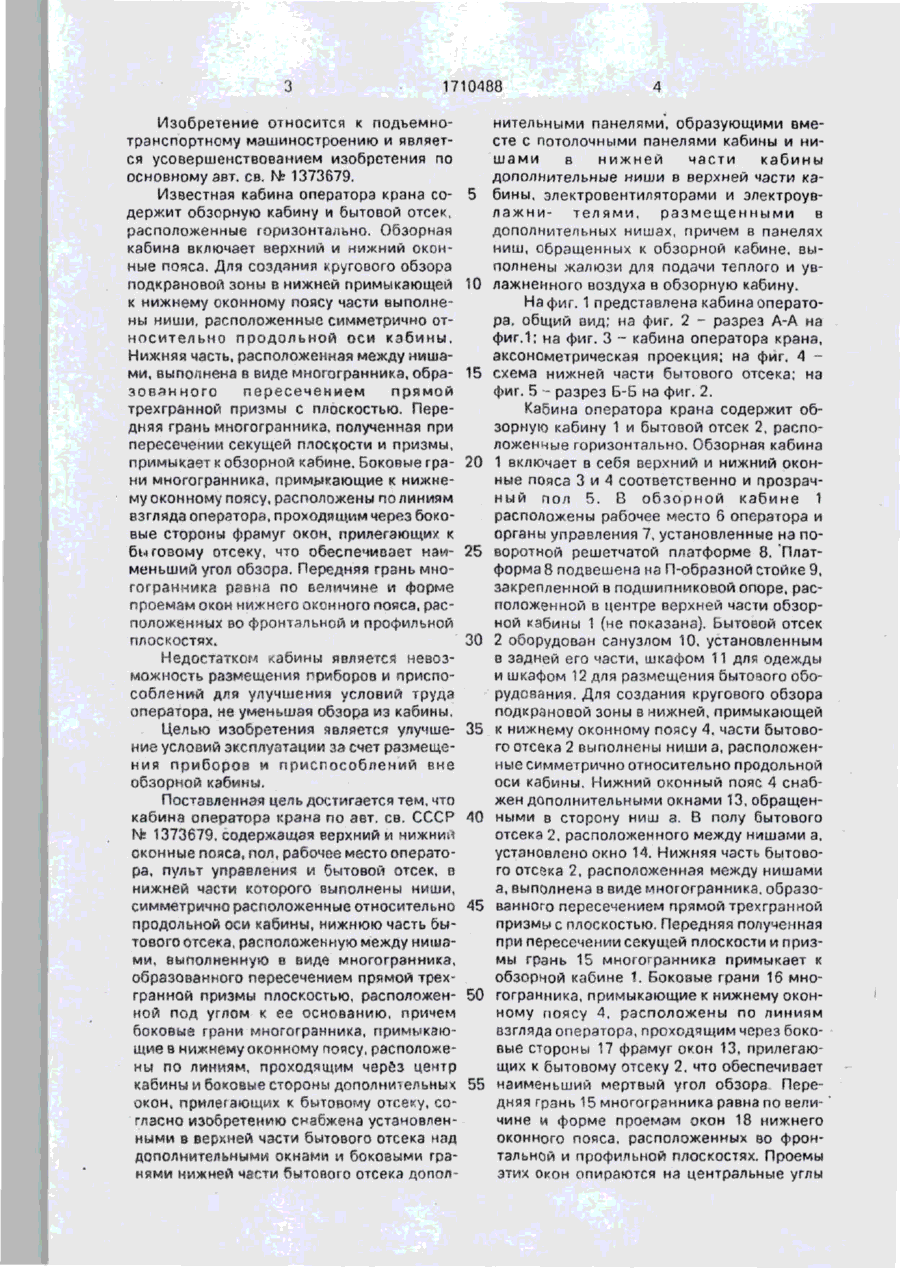

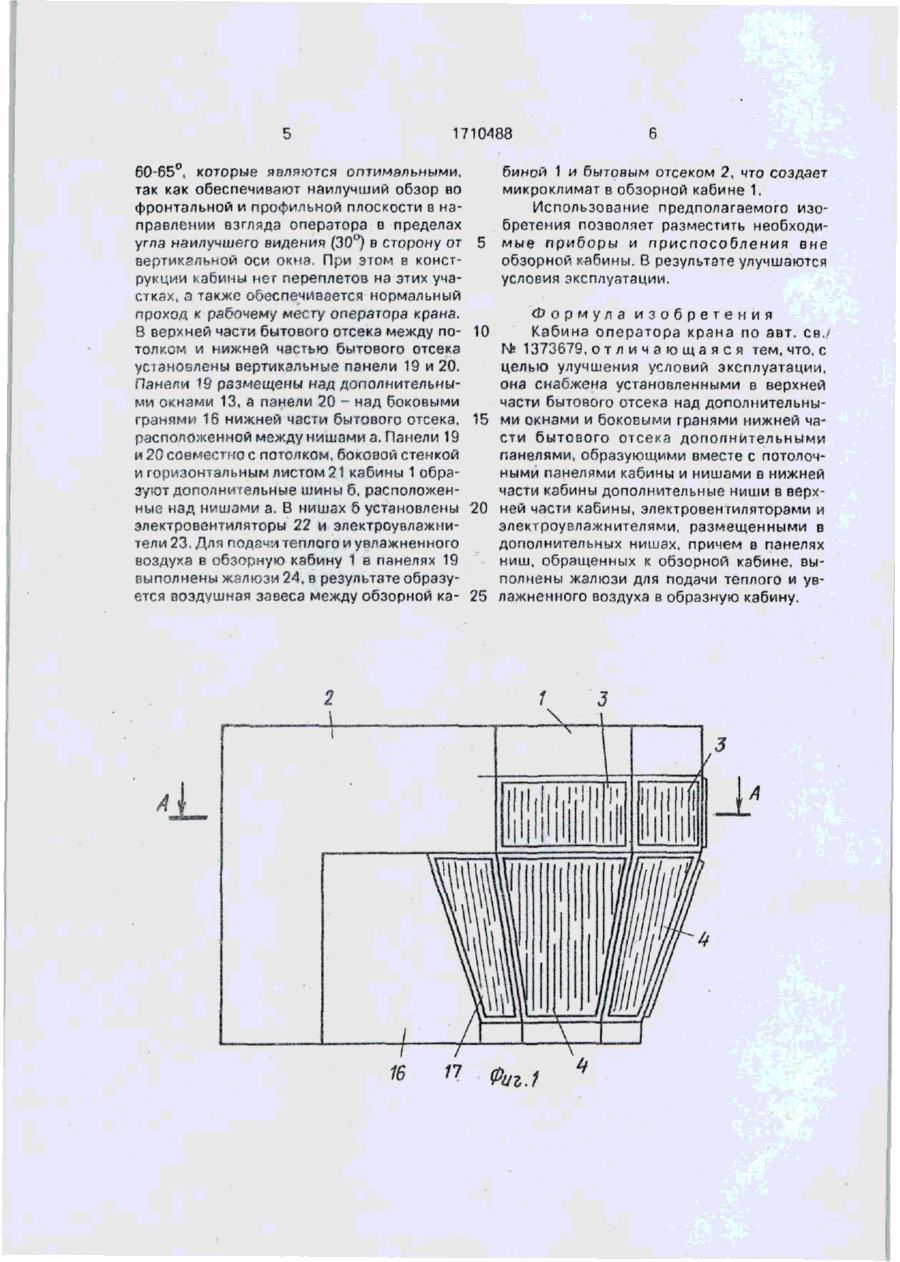

Изобретение относится к подъемнотранспортному машиностроению, а именно к кабине оператора крана. Цель изобретения - улучшение условий эксплуатации. Кабина оператора крана содержит обзорную кабину и бытовой отсек (БО), расположенные горизонтально. Обзорная кабина включает верхний оконный пояс и нижний оконный пояс. Для создания кругового обзора подкрановой зоны в нижней примыкающей к нижнему оконному поясу части ВО выполнены ниши, расположенные симмет рично относительно продольной оси кабины. Нижняя часть БО, расположенная между нишами, выполнена в виде многогранника, образованного пересечением прямой трехгранной призмы с плоскостью- Боковые грани многогранника, примыкающие к нижнему оконному поясу, расположены по линиям взгляда оператора, проходящим через боковые стороны фрамуг дополнительных окон, прилегающих к БО, что обеспечивает наименьший мертвый угол обзора. В верхней части БО между потолком и нижнею частью БО установлены вертикальные панели 19 и 20. Панели 19 размещены над дополнительными окнами, а панели 20 - над боковыми гранями многогранника. Панели 19 и 20 совместно с потолком, боковой стенкой и горизонтальным листом кабины образуют дополнительные ниши б, расположенные над нишами в нижней части бытового отсека. В нишах б установлены электровентиляторы 22 и электроувлажиители 23. Для подачи теплого иувлажненного воздуха в кабину в панелях 19 выполнены жалюзи. 5 ил. с А-А 20 5 g 00 С» 1710488 Изобретение относится к подъемнотранспортному машиностроению и является усовершенствованием изобретения по основному авт. св. № 1373679. Известная кабина оператора крана содержит обзорную кабину и бытовой отсек, расположенные горизонтально. Обзорная кабина включает верхний и нижний оконные пояса. Для создания кругового обзора подкрановой зоны в нижней примыкающей к нижнему оконному поясу части выполнены ниши, расположенные симметрично относительно продольной оси кабины, Нижняя часть, расположенная между мишами, выполнена в виде многогранника, образовэнного пересечением прямой трехгранной призмы с плоскостью. Передняя грань многогранника, полученная при пересечении секущей плоскости и призмы, примыкает к обзорной кабине. Боковые грани многогранника, примыкающие к нижнему оконному поясу, расположены по линиям взгляда оператора, проходящим через боковые стороны фрамуг окон, прилегающих к бытовому отсеку, что обеспечивает наименьший угол обзора. Передняя грань многогранника равна по величине и форме проемам оком нижнего оконного пояса, расположенных во фронтальной и профильной ПЛОСКОСТЯХ. Недостатком лабины является невозможность размещения приборов и приспособлений для улучшения условий труда оператора, не уменьшая обзора из кабины. Целью изобретения является улучшение условий эксплуатации за счет размещения приборов и приспособлений вне обзорной кабины. Поставленная цель достигается тем, что кабина оператора крана по авт. св. СССР № 1373679, содержащая верхний и нижний оконные пояса, пол, рабочее место оператора, пульт управления и бытовой отсек, в нижней части которого выполнены ниши, симметрично расположенные относительно продольной оси кабины, нижнюю часть бытового отсека, расположенную между нишами, выполненную в виде многогранника, образованного пересечением прямой трехгранной призмы плоскостью, расположенной под углом к ее основанию, причем боковые грани многогранника, примыкающие в нижнему оконному поясу, расположены по линиям, проходящим через центр кабины и боковые стороны дополнительных окон, прилегающих к бытовому отсеку, согласно изобретению снабжена установленными в верхней части бытового отсека над дополнительными окнами и боковыми гранями нижней части бытоеого отсека допол 5 10 15 20 25 30 35 40 45 50 55 нительными панелями, образующими вместе с потолочными панелями кабины и нишами в нижней части кабины дополнительные ниши в верхней части кабины, электровентиляторами и электроувлажни- телями, размещенными в дополнительных нишах, причем в панелях ниш, обращенных к обзорной кабине, выполнены жалюзи для подачи теплого и увлажненного воздуха в обзорную кабину. На фиг. 1 представлена кабина оператора, общий вид; на фиг, 2 - разрез А-А на фиг,1; на фиг. 3 - кабина оператора крана, аксонометрическая проекция; на фиг. 4 схема нижней части бытового отсека; на фиг. 5 - разрез Б-Б на фиг. 2. Кабина оператора крана содержит обзорную кабину 1 и бытовой отсек 2, расположенные горизонтально. Обзорная кабина 1 включает в себя верхний и нижний оконные пояса 3 и 4 соответственно и прозрачный пол 5. В обзорной кабине 1 расположены рабочее место 6 оператора и органы управления 7, установленные на поворотной решетчатой платформе 8. Платформа 8 подвешена на П-образной стойке 9, закрепленной в подшипниковой опоре, расположенной в центре верхней части обзорной кабины 1 (не показана). Бытовой отсек 2 оборудован санузлом 10, установленным в задней его части, шкафом 11 для одежды и шкафом 12 для размещения бытового оборудования. Для создания кругового обзора подкрановой зоны в нижней, примыкающей к нижнему оконному поясу 4, части бытового отсека 2 выполнены ниши а, расположенные симметрично относительно продольной оси кабины. Нижний оконный пояс 4 снабжен дополнительными окнами 13. обращенными в сторону ниш а. В полу бытового отсека 2, расположенного между нишами а, установлено окно 14. Нижняя часть бытового отсека 2, расположенная между нишами а, выполнена в виде многогранника, образованного пересечением прямой трехгранной призмы с плоскостью. Передняя полученная при пересечении секущей плоскости и призмы грань 15 многогранника примыкает к обзорной кабине 1. Боковые грани 16 многогранникэ, примыкающие к нижнему оконному поясу 4, расположены по линиям взгляда оператора, преходящим через боковые стороны 17 фрамуг окон 13, прилегающих к бытовому отсеку 2. что обеспечивает наименьший мертвый угол обзора Передняя грань 15 многогранника равна по величине м форме проемам окон 18 нижнего оконного пояса, расположенных во фронтальной и профильной плоскостях. Проемы этих окон опираются на центральные углы 1710488 60-65°, которые являются оптимальными, биной 1 и бытовым отсеком 2, что создает так как обеспечивают наилучший обзор во микроклимат в обзорной кабине 1. фронтальной и профильной плоскости в наИспользование предполагаемого изоправлении взгляда оператора в пределах бретения позволяет разместить необходиугла наилучшего видения (30°) в сторону от 5 мые приборы и приспособления вне вертикальной оси окна. При этом в констобзорной кабины. В результате улучшаются рукции кабины нет переплетов на этих учаусловия эксплуатации. стках, а также обеспечивается нормальный проход к рабочему месту оператора крана. Формула изобретения В верхней части бытового отсека между по- 10 Кабина оператора крана по авт. св./ толком и нижней частью бытового отсека № 1373679, о т л и ч а ю щ а я с я тем, что, с установлены вертикальные панели 19 и 20. целью улучшения условий эксплуатации, Панели 19 размещены над дополнительныона снабжена установленными в верхней ми окнами 13, а панели 20 - над боковыми части бытового отсека над дополнительныгранями 16 нижней части бытового отсека, 15 ми окнами и боковыми гранями нижней чарасположенной между нишами а. Панели 19 сти бытового отсека дополнительными и 20 совместно с потолком, боковой стенкой панелями, образующими вместе с потолочи горизонтальным листом 21 кабины 1 обраными панелями кабины и нишами в нижней зуют дополнительные шины б, расположенчасти кабины дополнительные ниши в верхные над нишами а. В нишах б установлены 20 ней части кабины, электровентиляторами и электровентиляторы 22 и электроувлажниэлектроувлажнителями, размещенными в тели 23. Для подачи теплого и увлажненного дополнительных нишах, причем в панелях воздуха в обзорную кабину 1 в панелях 19 ниш, обращенных к обзорной кабине, вывыполнены жалюзи 24, в результате образуполнены жалюзи для подачи теплого и увется воздушная завеса между обзорной ка- 25 лажненного воздуха в образную кабину. 16 1710438 Фиг 3 Part 1710488 5-6 20 Pur. Редактор М.Янкович Составитель В.Калмыков Техред М.Моргентал Корректор М. Кучерявая Заказ 307 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
