Формула / Реферат

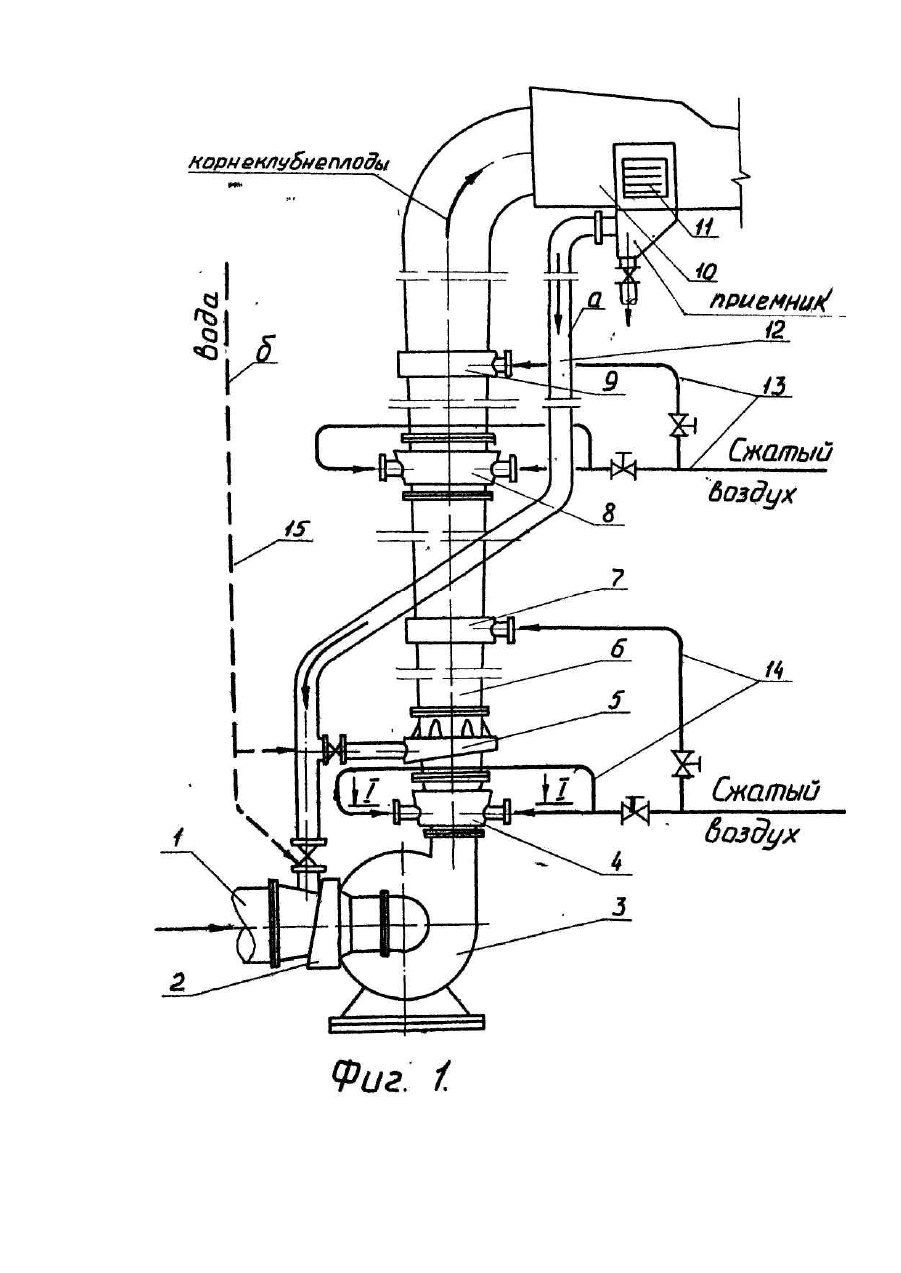

Гидропневмомеханический подъемник корнеклубнеплодов, содержащий трубопровод для под­вода корнеклубнеплодоводяной смеси, который соединен с устройством для формирования направ­ления потока смеси, связанным с механическим гидрозатвором-питателем, который нагнетательным штуцером совмещен с воздухораспределитель­ным устройством, соединенным со струйным соплоаппаратом, к которому примыкает подъ­емная коммуникация с закрепленным на ней турбулизатором смеси, верхняя часть подъемной коммуникации соединена с надземным лотком гидравлического транспортера, лоток имеет са­моочищающуюся решетку, соединенную с при­емником и водной коммуникацией, связанной со струйным соплоаппаратом и с устройством для формирования направления потока корнеклуб­неплодоводяной смеси, а воздухоподводящий тру­бопровод связан с воздухораспределительным устройством и турбулизатором смеси, дополни­тельная водная коммуникация связана со струй­ным соплоаппаратом и устройством для форми­рования направления потока корнеклубнеплодо­водяной смеси, отличающийся тем, что подъем­ная коммуникация выполнена расширяющейся в сторону надземного лотка гидравлического транспортера, а по высоте ее размещены 1-3 узла подвода воздуха, каждый из которых состоит из воздухораспределительного устройства и турбулизатора смеси, соединенных отдельными воздухоподводящими трубопроводами с соответствую­щим источником сжатого воздуха, при этом каждое воздухораспределительное устройство выполне­но в виде участка подъемной коммуникации с отверстиями, который охвачен снаружи концент­рически установленной камерой с диаметрально установленными штуцерами.

Текст

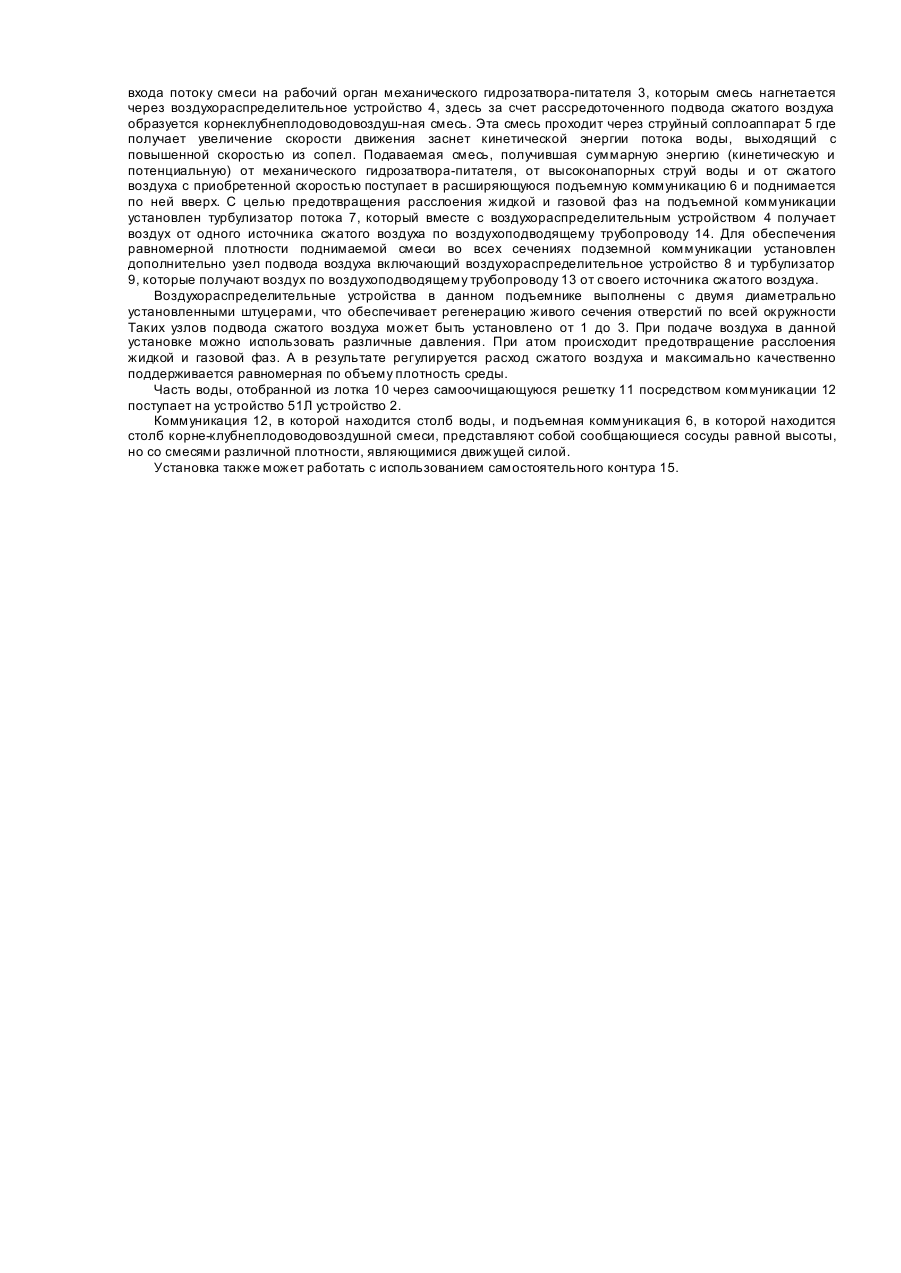

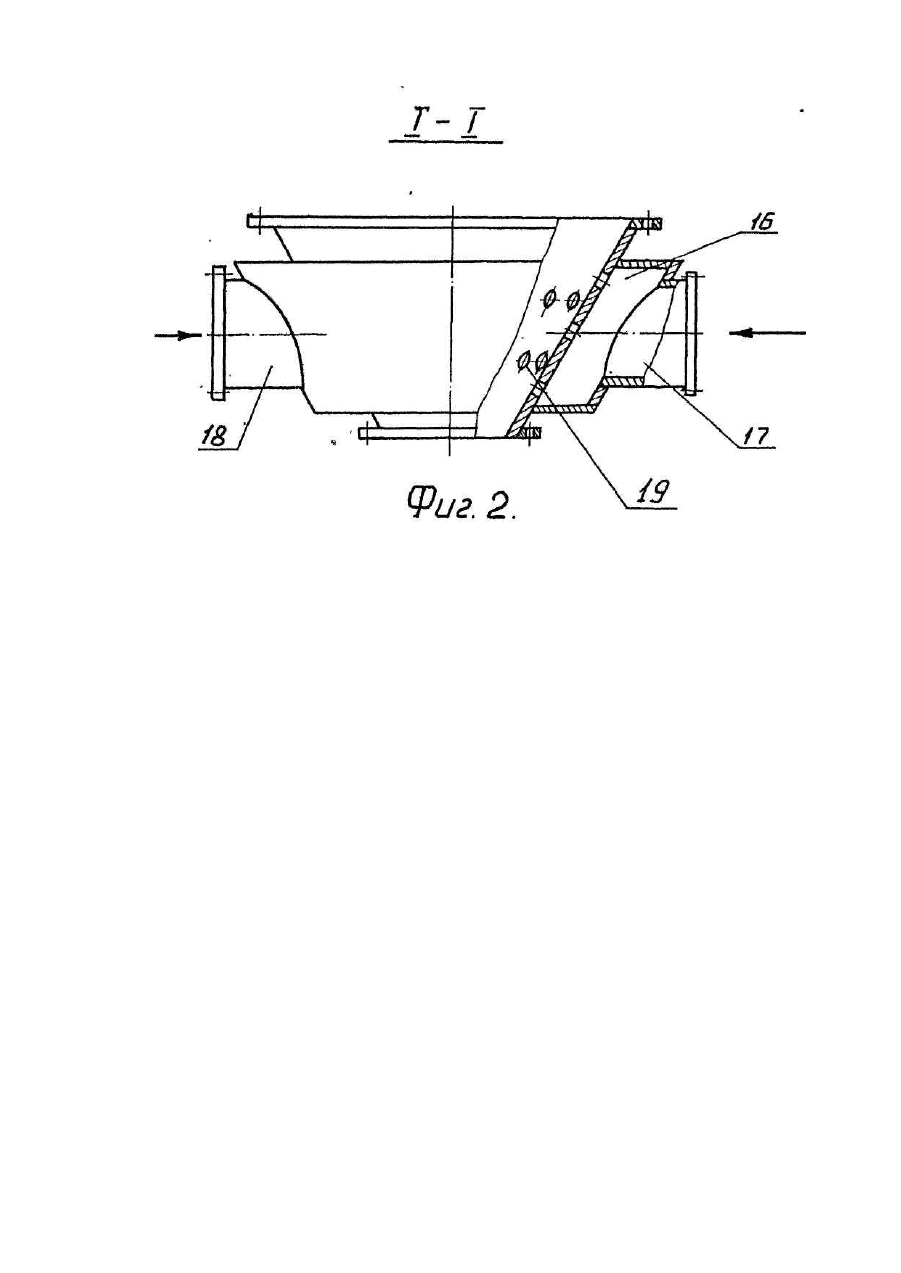

Устройство относится к пищевой промышленности, к области гидропневмомеханического транспорта корнеклубнеплодов, например, свеклы. Известна установка для гидропневмомеханического подъема свеклы [2], состоящая из трубопровода для подвода свекловодяной смеси, который соединен с устройством для формирования направления потока смеси. Это устройство связано с механическим гидрозатвором - питателем, к которому присоединено нагнетательным штуцером воздухораспределительное устройство. Последнее связано с подъемной коммуникацией, в нижней части которой расположен струйный соплоаппарат. Выше соплоаппарата на подъемной коммуникации размещен турбулизатор смеси. Верхняя часть коммуникации соединена с надземным лотком гидравлического транспортера. Лоток имеет самоочищающуюся решетку, соединенную с приемником и водной коммуникацией. Эта коммуникация связана со струйным соплоаппаратом и с устройством для формирования направления потока свекловодяной смеси. Воздухоподводящий трубопровод связан с воздухораспределительным устройством и турбулизатором смеси. Дополнительная водная коммуникация связана со струйным соплоаппаратом и устройством для формирования направления потока свекловодяной смеси. При этом предложен возможный вариант конструкции устройства для формирования направления потока свекловодяной смеси. Дан частный случай струйного сопдоаппарата. Предложен вариант конструкции турбулизатора потока смеси. Однако эта установка обладает следующими недостатками: повышенные энергозатраты, высокая вероятность заклинивания корнеклубнеплодами подьемной коммуникации, невозможность плавного увеличения скорости подъема трехфазной - корнеллодовоздушной смеси. Таким образом, установка обладает невысокой производительностью и надежностью при значительных энергозатратах. В основу изобретения поставлена задача усовершенствования гидропневмомеханического подъемника корнеклубнеплодов путем применения расширяющейся подъемной коммуникации, установки узлов подвода воздуха от разных источников сжатого воздуха, обеспечить повышение коэффициента использования сжатого воздуха разных давлений от разных источников, уменьшение вероятности заклинивания корнеплодами подъемной коммуникации, плавное увеличение скорости подъема трехфазной смеси. Поставленная задача решается тем, что в гидропневмомеханическом подъемнике корнеклубнеплодов, содержащем трубопровод для подвода корнеклубнеплодоводяной смеси, который соединен с устройством для формирования направления потока смеси, связанным с механическим гидрозатвором - питателем, который нагнетательным штуцером совмещен с воздухораспределительным устройством, соединенным со струйным соплоаппаратом, к которому примыкает подъемная коммуникация с закрепленным на ней турбулизатором смеси, верхняя часть подъемной коммуникации соединена с надземным лотком гидравлического транспортера, лоток имеет самоочищающуюся решетку, соединяющую с приемником и водной коммуникацией, связанной со струйным соплоаппаратом и с устройством для формирования направления потока клубнеплодоводяной смеси, а воздухоподводящий тр убопровод связан с воздухораспределительным устройством и турбулизатором смеси, дополнительная водная коммуникация связана со струйным соплоаппаратом и устройством для формирования направления потока корнеклубнеплодоводяной смеси, согласно изобретение, подъемная коммуникация выполнена расширяющейся в сторону надземного лотка гидравлического транспортера, а по высоте ее дополнительно установлены 1-3 узла подвода воздуха, каждый из которых состоит из воздухораспределительного устройства и турбулизатора смеси, соединенных отдельными воздухоподводящими трубопроводами с соответствующим источником сжатого воздуха, при этом каждое воздухораспределительное устройство выполнено в виде участка подъемной коммуникации с отверстиями, который охвачен снаружи концентрически установленной камерой с диаметрально установленными штуцерами. На фиг. 1 изображен общий вид гидропневмомеханического подъемника корнеклубнеплодов; на фиг. 2 общий вид воздухораспределительного устройства. Гидропневмомеханический подъемник корнеклубнеплодов состоит из трубопровода 1 для подвода корнеклубнеплодоводяной смехи, который соединен с устройством для формирования направления потока смеси 2, оно связано с Механическим гидрозатвором-питателем 3 к нагнетательному штуцер у которого присоединено воздухораспределительное устройство 4, над которым укреплен струйный соплоаппарат 5. К верхнему штуцеру соплоаппарата присоединена подъемная коммуникация 67, на которой установлен турбулизатор 7. Выше, по высоте подъемной коммуникации, установлены 1-3 узла подвода воздуха, состоящих из воздухораспределительного устройства 8 и турбулизатора 9 (на фиг. 1 показаны два узла). Верхняя часть подъемной коммуникации 6 соединена с подземным лотком 10 гидравлического транспортера. Подъемная коммуникация 6 выполнена расширяющейся в сторону надземного лотка. Лоток имеет самоочищающуюся решетку 11, связанную посредством приемника с водной коммуникацией 12, которая соединена со струйным аппаратом 5 и устройством для формирования направления потока смеси 2. Воздухоподводящий трубопровод 13 связан с воздухораспределительным устройством 8 и турбулизатором смеси 9 от одного источника сжатого воздуха, а воздухоподводящий трубопровод 14 - с воздухораспределительным устройством 4 и турбулизатором 7 от второго источника сжатого воздуха. Для работы гидромеханического подъемника с использованием рабочей воды от индивидуального источника (от насоса или от системы подачи воды на разгрузку и транспортировку -корнеклубнеплодов на переработку) используют дополнительную водную коммуникацию 15, которая соединена с соплоаппаратом 5 и устройством для формирования направления потока смеси 2. Все воздухораспределительные устройства (4 и 8) имеют Одинаковую конструкцию (фиг. 2), представляющую участок подъемной коммуникации с концентрически установленной камерой 16 и диаметрально установленными штуцерами 17 и 18. Участок подъемной коммуникации, охваченной концентрической камерой, имеет отверстия 19. Штуцера соединены с соответствующими данному воздухораспределительному устройству воздухоподводящим трубопроводом. Гидропневматический подъемник корнеклубнеплодов работает следующим образом. Поток корнеклубневодяной смеси поступает по подводящему тр убопроводу 1 в устройстве 2, оно формирует направление корнеклубнеплодоводяной смеси и обеспечивает минимальное сопротивление входа потоку смеси на рабочий орган механического гидрозатвора-питателя 3, которым смесь нагнетается через воздухораспределительное устройство 4, здесь за счет рассредоточенного подвода сжатого воздуха образуется корнеклубнеплодоводовоздуш-ная смесь. Эта смесь проходит через струйный соплоаппарат 5 где получает увеличение скорости движения заснет кинетической энергии потока воды, выходящий с повышенной скоростью из сопел. Подаваемая смесь, получившая суммарную энергию (кинетическую и потенциальную) от механического гидрозатвора-питателя, от высоконапорных струй воды и от сжатого воздуха с приобретенной скоростью поступает в расширяющуюся подъемную коммуникацию 6 и поднимается по ней вверх. С целью предотвращения расслоения жидкой и газовой фаз на подъемной коммуникации установлен турбулизатор потока 7, который вместе с воздухораспределительным устройством 4 получает воздух от одного источника сжатого воздуха по воздухоподводящему трубопроводу 14. Для обеспечения равномерной плотности поднимаемой смеси во всех сечениях подземной коммуникации установлен дополнительно узел подвода воздуха включающий воздухораспределительное устройство 8 и турбулизатор 9, которые получают воздух по воздухоподводящему трубопроводу 13 от своего источника сжатого воздуха. Воздухораспределительные устройства в данном подъемнике выполнены с двумя диаметрально установленными штуцерами, что обеспечивает регенерацию живого сечения отверстий по всей окружности Таких узлов подвода сжатого воздуха может быть установлено от 1 до 3. При подаче воздуха в данной установке можно использовать различные давления. При атом происходит предотвращение расслоения жидкой и газовой фаз. А в результате регулируется расход сжатого воздуха и максимально качественно поддерживается равномерная по объему плотность среды. Часть воды, отобранной из лотка 10 через самоочищающуюся решетку 11 посредством коммуникации 12 поступает на устройство 51Л устройство 2. Коммуникация 12, в которой находится столб воды, и подъемная коммуникация 6, в которой находится столб корне-клубнеплодоводовоздушной смеси, представляют собой сообщающиеся сосуды равной высоты, но со смесями различной плотности, являющимися движущей силой. Установка также может работать с использованием самостоятельного контура 15.

Дивитися

Додаткова інформація

Назва патенту англійською

Hydropneumomechanical hoister of tuberous roots

Автори англійською

Khomenko Mykola Dmytrovych, Yaresko Volodymyr Petrovych, Shyian Petro Leonidocyh, Shyian Petro Leonidovych

Назва патенту російською

Гидропневмомеханический подъемник корнеклубнеплодов

Автори російською

Хоменко Николай Дмитриевич, Яресько Владимир Петрович, Шиян Петр Леонидович

МПК / Мітки

МПК: B65G 53/00

Мітки: підіймач, гідропневмомеханічний, коренебульбоплодів
