Робочий корпус для щілювання грунту і руйнування плужної підошви одночасно з основним обробітком

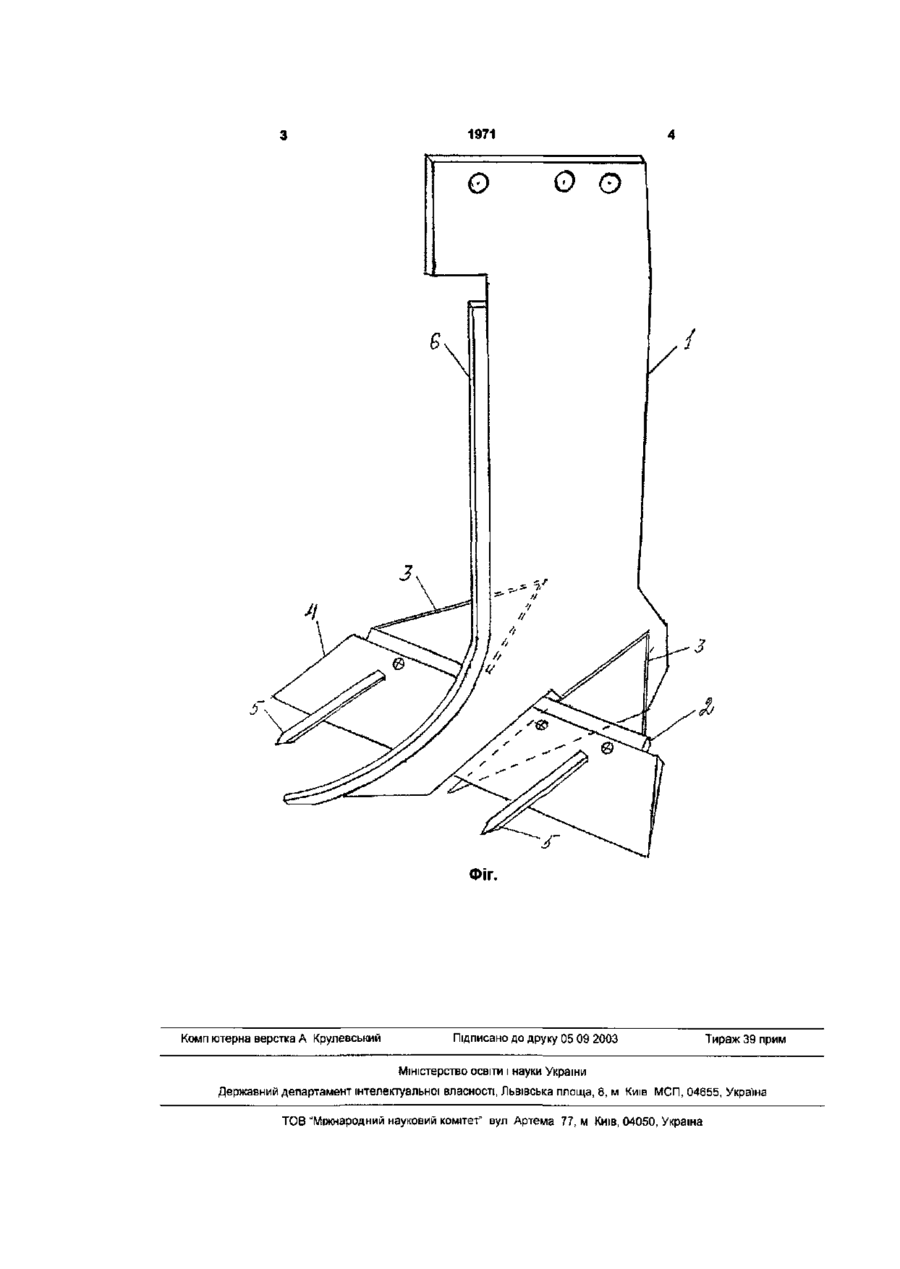

Робочий корпус для щілювання грунту і руйнування плужної підошви одночасно з основним обробітком, який виконано у вигляді лап щілерізіврозпушувачів, який відрізняється тим, що до плоскої стійки з клиноподібною основою і проріззю в нижній частині закріплені опорна планка, трапецієподібний леміш з двома зубами та долотоподібна лапка, які нарізають щілини на відстані 20см одна від одної і повністю руйнують плужну підошву одночасно з основним обробітком грунту на глибину до 45см Корисна модель відноситься до сільськогосподарського виробництва, а саме до знаряддя обробки грунту і може бути використана в будьякій грунтово-кліматичній зоні ВІДОМІ робочі корпуси навісних на трактор знарядь у вигляді плоскорізної лапи з наральником для нарізки щілин на відстані 100, 150 і 300см одна від одної {Ж. Земледелие, 1986, № 8, с 35-38). ВІДОМІ також робочі корпуси навісних на трактор знарядь у вигляді лап щілерізів-розпушувачів, які нарізають щілини на відстані 70см одна від одної і руйнуючих плужну підошву вузькими поличками в зоні нарізки щілин (Ж. Земледелие, 1989, № 11, с 3-4 обложки, прототип) Недоліком таких робочих корпусів, як і інших, являється те, що при їх роботі щілини в підорному шарі грунту нарізаються на черезмірно великі відстані одна від одної, плужна підошва руйнується тільки частково, вузькими смужками в зоні нарізки щілин, а основна площа ґі розповсюдження залишається незруйнованою і перешкоджає проникненню атмосферних опадів в ґрунтовий профіль і розвитку кореневої системи рослин. В основу корисної моделі поставлено задачу збільшення КІЛЬКОСТІ щілин в підорному шарі, суці льного руйнування плужної підошви одночасно з основним обробітком грунту шляхом установки на раму відвального плугу (ПН-4-35 і ін.) робочих корпусів, які складаються з плоскої стійки з клинообразною основою і проріззю в нижній частині, трапецієвидного лемешу з двома зубами та долотообразною лапкою з метою забезпечити більш частішу нарізку щілин, суцільне руйнування плужної підошви одночасно з основним обробітком. На Фіг зображений пропонуючий робочий корпус, який складається з плоскої стойки 1 з клинообразною основою та проріззю в середині основи, в яку стаціонарно приварюється опорна пластина 2 з трьома отворами для болтів та додатково кріпиться до стійки за допомогою косинок 3 До опорної пластини болтами кріпиться трапецієвидний леміш 4 з двома зубами 5. До передньої частини стойки кріпиться долотообразна лапка 6 При рухові знаряддя, робочі корпуси, опираючись на зуби леміша і носок стійки, які розміщені нижче зони дії леміша, нарізають щілини в підорному шарі через 20см одна від одної, повністю руйнують плужну підошву одночасно з основною обробкою грунту на глибину до 45см 1971 ФІГ. Комп ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ МСП, 04655, Україна ТОВ "Міжнародний науковий комітет" вул Артема 77, м Київ, 04050, Україна
