Пристрій для рідинної обробки коренебульбоплодів

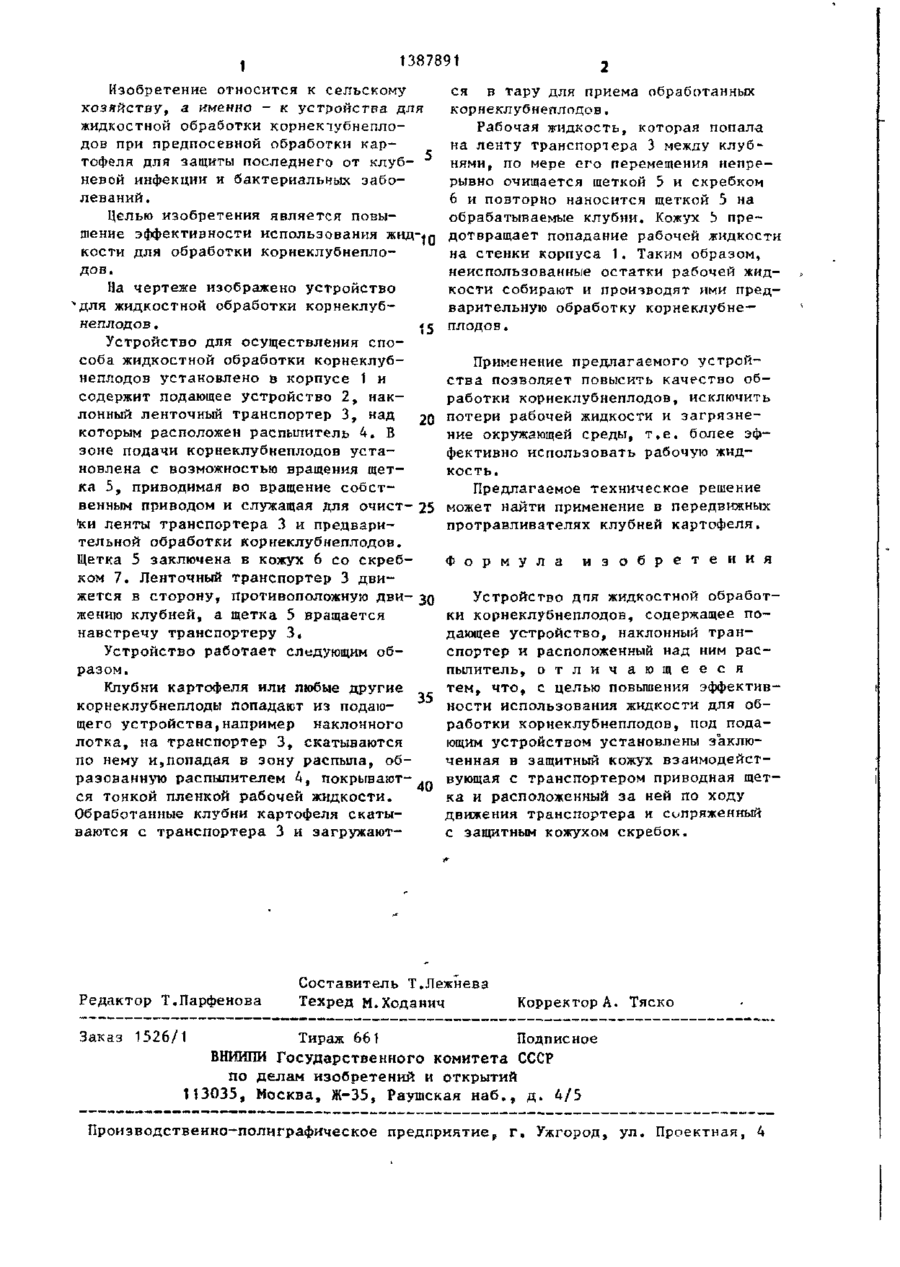

Изобретение относится к сельско му хозяйству. Цель изобретения - повышение эффективности использования жидкости для обработки корнеклубнеплодов. Устройство установлено в корпусе 1 и содержит подающее устройство 2, из которого корнеклубнеплоды попадают на наклонный ленточный транспортер 3, движущийся в сторону, противоположную их движению. Клубни скатываются по нему, поступают в зону действия распылителя 4, покрываются рабочей жидкостью. Часть жидкости, которая осела на поверхности транспортера 3 между клубнями, непрерывно счищается вращающейся щеткой 5 и скребком 6, установленными в зоне подачи клубней, и повторно наносится на об- 9 рабатываемые клубни. I шт. (Л со 00 СО 1 1387891 Изобретение относится к сельскому хозяйству, а именно - к устройства для жидкостной обработки корнектубнеплодов при предпосевной обработки картофеля для защиты последнего от клубневой инфекции и бактериальных заболеваний. Целью изобретения является повышение эффективности использования жид-.д кости для обработки корнеклубнеплодов. На чертеже изображено устройство "•для жидкостной обработки корнеклубнеплодов. 4С Устройство для осуществления способа жидкостной обработки корнеклубнеплодов установлено в корпусе 1 и содержит подающее устройство 2, наклонный ленточный транспортер 3, над 20 которым расположен распылитель 4. В зоне подачи корнеклубнеплодов установлена с возможностью вращения щетка 5, приводимая во вращение собственным приводом и служащая для очист- 25 'ки ленты транспортера 3 и предварительной обработки корнеклубнеплодов. Щетка 5 заключена в кожух 6 со скребком 7. Ленточный транспортер 3 движется в сторону, противоположную дви- зо жению клубней, а щетка 5 вращается навстречу транспортеру 3« Устройство работает следующим образом. Клубни картофеля или любые другие корнеклубнеплоды попадают из подаю- 35 щего устройства,например наклонного лотка, на транспортер 3, скатываются по нему и,попадая в зону распыла, образованную распылителем 4, покрываются тонкой пленкой рабочей жидкости. 40 Обработанные клубни картофеля скатываются с транспортера 3 и эагружают Редактор Т.Парфенова ся в тару для приема обработанных корнеклубнеплодов. Рабочая жидкость, которая попала на ленту транспортера 3 между клубнями, по мере его перемещения непрерывно очищается щеткой 5 и скребком 6 и повторно наносится щеткой 5 на обрабатываемые клубни. Кожух Ь предотвращает попадание рабочей жидкости на стенки корпуса 1. Таким образом, неиспользованные остатки рабочей жидкости собирают и производят ими предварительную обработку корнеклубнеплодов. Применение предлагаемого устройства позволяет повысить качество обработки корнеклубнеплодов, исключить потери рабочей жидкости и загрязнение окружающей среды, т.е. более эффективно использовать рабочую жидкость. Предлагаемое техническое решение может найти применение в передвижных протравливателях клубней картофеля, Ф о р м у л а и з о б р е т е н и я Устройство для жидкостной обработки корнеклубнеплодов, содержащее подающее ус-тройство, наклонный транспортер и расположенный над ним распылитель, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности использования жидкости для обработки корнеклубнеплодов, под подающим устройством установлены заключенная в защитный кожух взаимодействующая с транспортером приводная щетка и расположенный за ней по ходу движения транспортера и сопряженный с защитным кожухом скребок. Составитель Т.Лежнева Техред М.Ходанич Корректор А. Тяско Заказ 1526/1 Тираж 661 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно—полиграфическое предприятие t г, Ужгород, ул. Проектная, 4
