Зчіплювальний пристрій транспортного засобу

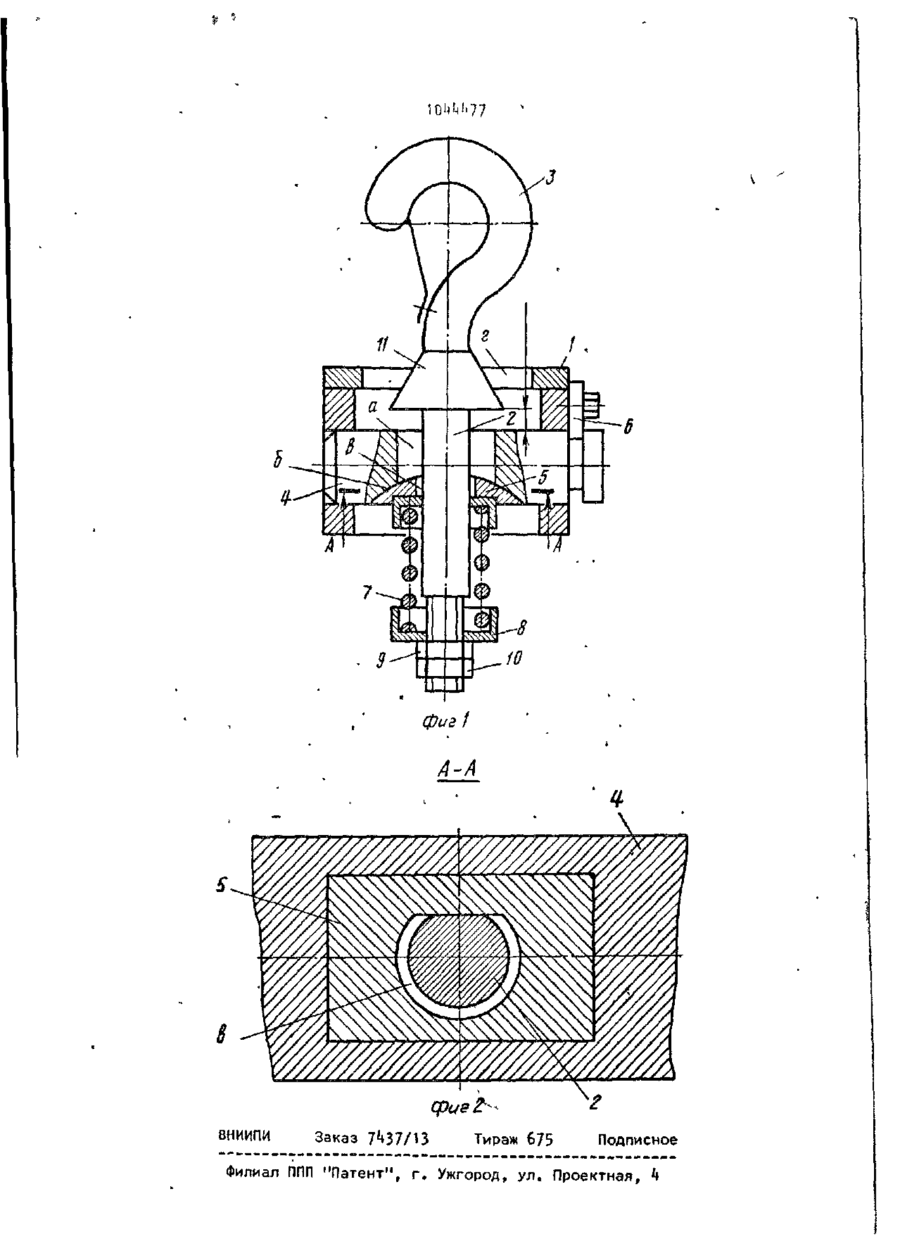

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 3(5U В 60 0 1/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 339б7*»5/27-П (22) 03.02.32 С*6) 30.09.83. Бюл. № 36 (72) В.М. Стремовский, А.И. Константинов и Л . Л . Гурский (71) Производственное объединение "Ждановтяжмаш" (53) 6 2 9 . 1 1 ^ . 3 ( 0 8 8 . 8 ) (56) 1 . Щукин М.М. Сцепные устройства автомобилей и т я г а ч е й . М . - Л . , Мзшгиз, 1961, с. 4 6 , фиг. 39 ( п р о т о т и п ) . (5*0(57) СЦЕПНОЕ УСТРОЙСТВО ТРАНСПОРТНОГО СРЕДСТВА, содержащее корпус и подвижно размещенный в нем подпру жиненный шток, на одном из концов к о торого закреплен сцепной о р г а н , о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, в корпусе перпендикулярно штоку установлен с возможностью вращения палец, в к о т о ром выполнено поперечное отверстие и продольный дуговой п а з , при этом в последнем размещена сегментная шпонка с отверстием,поверхность которого имеет плоский у ч а с т о к , а шток выполнен с лыской и установлен в отверстиях пальца и шпонки с возможностью взаимодействия лыской с плоским у и а с т к о м поверхности шпонки, образованной указанным отверстием. Q С 10W77 воротный палец k, в котором выполнено поперечное отверстие а и продольный дуговой паз В , в котором размещена сегментная шпонка 5 с отверстием Ь, где имеется плоский участок, взаимодействующий с лыской подпружиненного штока 2, исключающий проворот сцеп- . ного органа 3. Для предотвращения выпадения поворотного пальца k из корпуса 1 установлена стопорная планка 6. С противоположной стороны шток 2 снабж'ен амортизатором, включающим пружину 7, установочные шайбы 8, нажимное устройство в виде гайки 9 и стопорный элемент 10. Корпус 1 и поворотный палец Ц имеют отверстия t и а для свободного перемещения штока 2. Для ограничения перемещения штока 2 в сторону, противоположную направлению тягового усилия, сцепной орган 3 снабжен хвостовиком 11, Диаметр хвостовика И превышает размеры отверстия U поворотного пальца k для исключения прохождения сцепного органа 3 в случае ослабления тягового усилия. При приложении тягового усилия (например, от лебедки) к сцепному органу 3 тележки, перемещающейся по криволинейным путям, поворотный палец Ц и сегментная шпонка 5 проворачиваются и подпружиненный шток 2 самоустанавливаются по направлению натяжения троса лебедки. Положительный эффект от применения предлагаемого сцепного устройства На фиг. 1 изображено сцепное устзаключается в надежности вследствие ройство, общий вид; на фиг. 2 - разисключения циклических изгибающих рез А-А на фиго 1. 40 .моментов в сцепном органе при двиСцепное устройство включает коржении тележек по криволинейным пупус 1, подпружиненный шток 2, на котям. тором закреплен сцепной орган 3, по Изобретение относится к транспортному машиностроению, в частности к тягово-сцепным устройствам транспортных тележек. Известно сцепное устройств транс- 5 портного средства, содержащее корпус и подвижно размещенный в нем подпружиненный шток, на одном из концов которого закреплен сцепной орган [ і ] . Однако устройство обладает недоста-10 точной надежностью, поскольку не обеспечивает углового смещения подпружиненного штока относительно корпуса и ограниченным применением из-за дополнительного действующего на шток 15 изгибающего момента при перемещении телемки по криволинейным путям. Цель изобретения - повышение надежности сцепного устройства. Для достижения цели в сцепном 20 устройстве транспортного средства, содержащем корпус и подвижно размещенный в нем подпружиненный шток, на одном из концов которого закреплен сцепной орган, в корпусе перпен- 25 дикулярно штоку установлен с возможностью вращения палец, в котором выполнено поперечное отверстие и продольный дуговой лаз, при этом в последнем размещена сегментная шпонка с отверстием, поверхность которого имеет плоский участок, а шток выполнен с лыской и установлен в отверстиях пальца и шпонки с возможностью взаимодействия лыской с плоским участ ком поверхности шпонки, образованной 35 указанным отверстием. J фиг I ВНИИПИ Заказ 7^37/ТЗ Тираж 675 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, k
