Бетоноукладальник

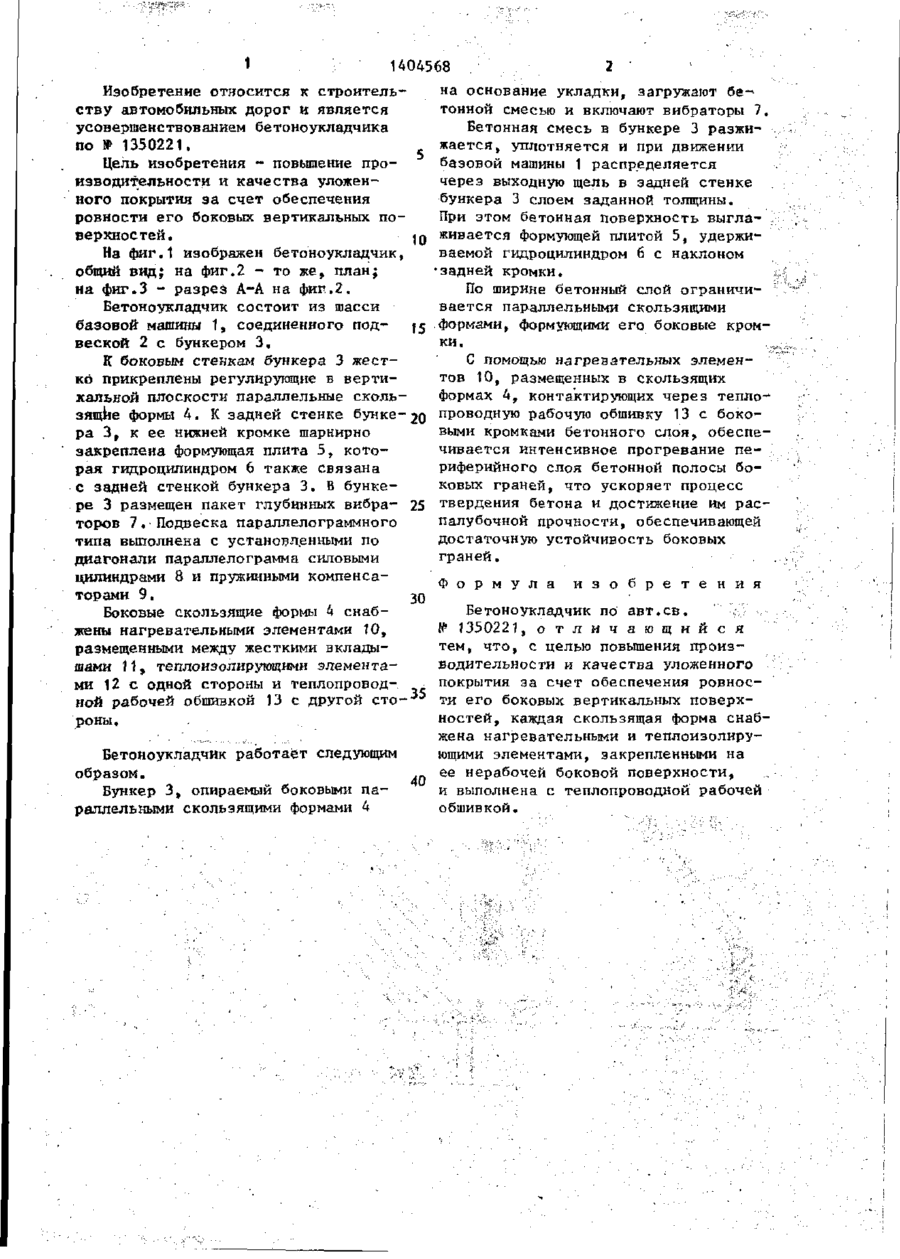

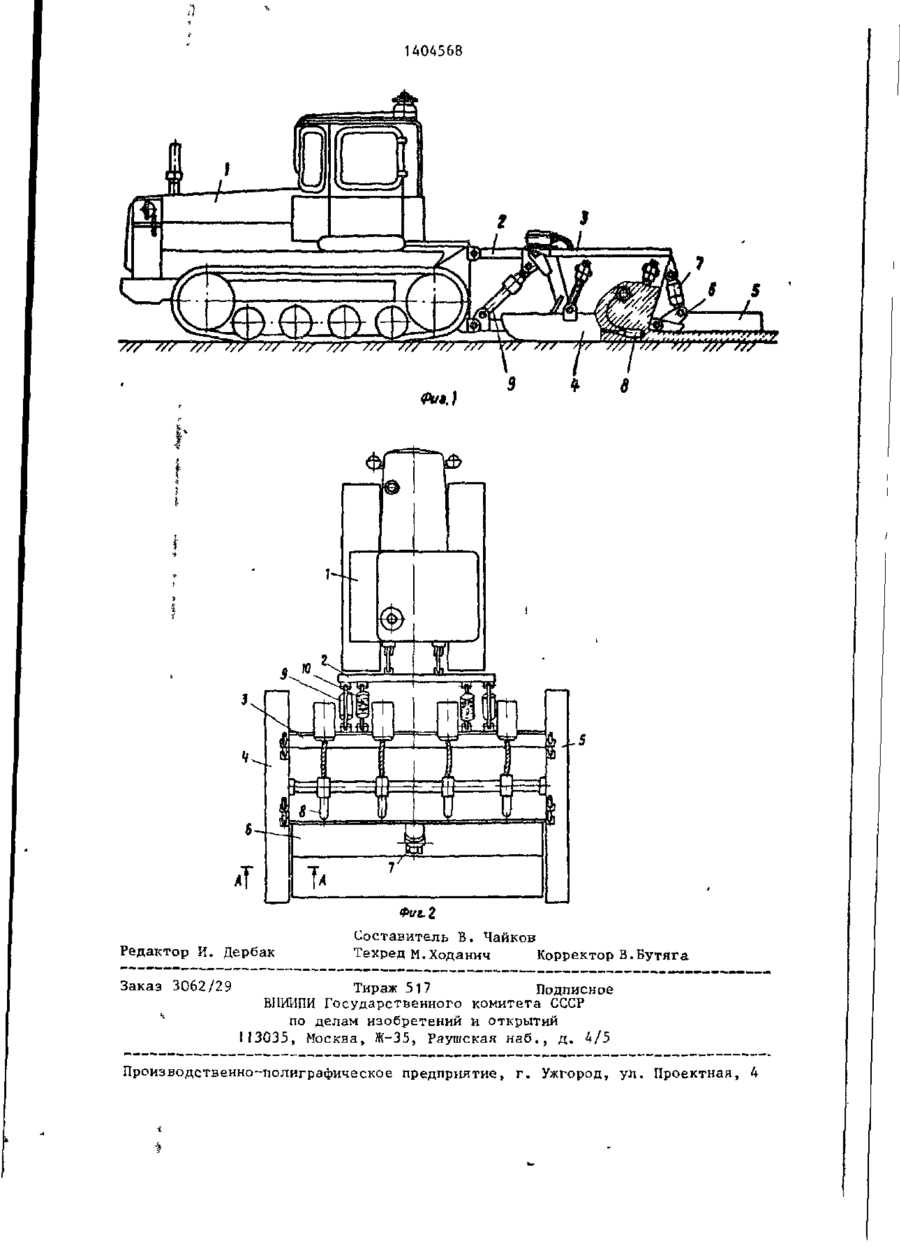

Изобретение относится к строительству автомобильных дорог и позволяет повысить производительность и качество уложенного покрытия за счет обеспечения ровности его боковых вертикальных поверхностей. Это достигается за счет того, что в бетоноукладчике каждая скользящая форма 4 снабжена нагревательным 10 и теплоизолирующим 12 элементами, закрепленными на ее нерабочей боковой поверхности, и выполнена с теплопроводной рабочей обшивкой. 3 ил. (Л с 00 /// /// /// /// /// /// У/ Зона піогреіїа бетона ПФ-К і I 1 1404568 Изобретение относится к строительству автомобильных дорог и является усовершенствованием бетоноукладчика по № 1350221. Цель изобретения - повышение производительности и качества уложенного покрытия за счет обеспечения ровности его боковых вертикальных поверхностей. На фиг.1 изображен бетоноукладчик, общий вид; на фиг.2 - то же, план; на фиг.З - разрез А-А на фиг.2. Бетоноукладчик состоит из шасси базовой машины 1, соединенного подвеской 2 с бункером 3, К боковым стенкам бункера 3 жестко прикреплены регулирующие в вертикальной плоскости параллельные скользящие формы А. К задней стенке бунке-20 ра 3, к ее нижней кромке шарнирно закреплена формующая плита 5, которая гидроцилиндром 6 также связана с задней стенкой бункера 3. В бункере 3 размещен пакет глубинных вибра- 25 торов 7. Подвеска параллелограммного типа выполнена с установленными по диагонали параллелограмма силовыми цилиндрами 8 и пружинными компенсаторами 9. 30 Боковые скользящие формы 4 снабжены нагревательными элементами Ю, размещенными между жесткими вкладышами 11, теплоизолирующими элементами 12 с одной стороны и теплопроводной рабочей обшивкой 13 с другой сто- 1 " роны, Бетоноукладчик работает следующим образом. Бункер З э опираемый боковыми параллельными скользящими формами 4 2 на основание укладки, загружают бетонной смесью и включают вибраторы 7, Бетонная смесь в бункере 3 разжижается, уплотняется и при движении базовой машины 1 распределяется через выходную щель в задней стенке бункера 3 слоем заданной толщины. При этом бетонная поверхность выглажнвается формующей плитой 5, удерживаемой гидроцилиндром 6 с наклоном •задней кромки. По ширине бетонный слой ограничивается параллельными скользящими формами, формующими его боковые кромки. С помощью нагревательных элементов 10, размещенных в скользящих формах 4, контактирующих через теплопроводную рабочую обшивку 13 с боковыми кромками бетонного слоя, обеспечивается интенсивное прогревание периферийного слоя бетонной полосы боковых граней, что ускоряет процесс твердения бетона и достижение им распалубочной прочности, обеспечивающей достаточную устойчивость боковых граней. Ф о р м у л а и з о р е т е н и я Бетоноукладчик по авт.св. № Ї35О221, о т л и ч а ю щ и й с я тем, что, с целью повышения производительности и качества уложенного покрытия за счет обеспечения ровности его боковых вертикальных поверхностей, каждая скользящая форма снабжена нагревательными и теплоизолирующими элементами, закрепленными на ее нерабочей боковой поверхности, и выполнена с теплопроводной рабочей обшивкой. 1A04568 Фиг. 2 Редактор И. Дербак Заказ 3062/29 4 Составитель В. Чайков Техред М.Ходанич Корректор В.Бутяга Тираж 517 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . U/5 Производственно-полиграфическое предпрїіятие, г. Ужгород, ул. Проектная,
