Пристосування для затискування оправок при розпилюванні алмазів

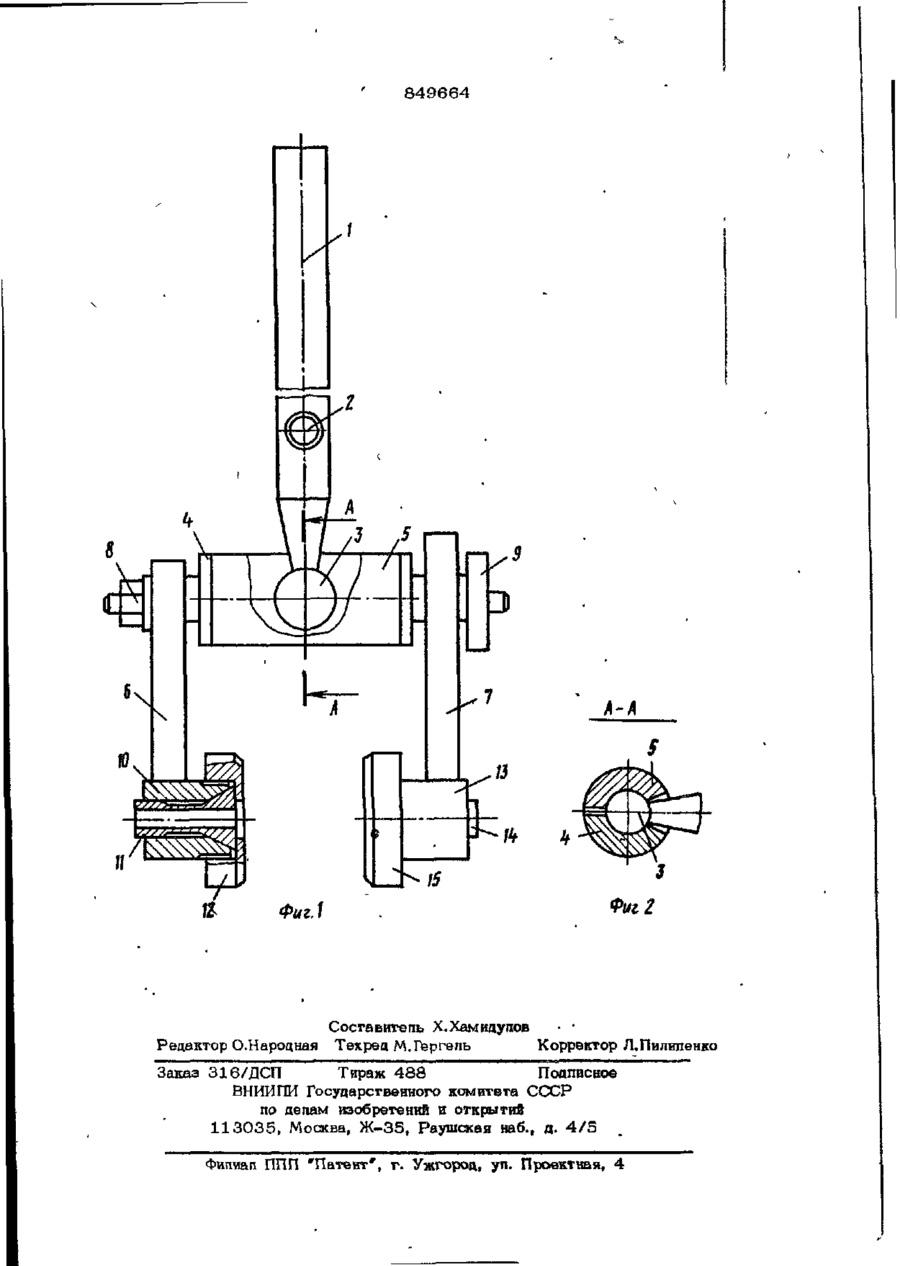

Б. Н. 96 J-l t ДЛЛ СТїУЖЕБІІОГО ПОЛЬЗОВАНИЯ ЭКЭ № СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН В 281? 5/00; В 28 Д 7/04 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГМЙ (• (2.1) 2 8 8 7 7 9 4 / 2 9 - 3 3 (22) 27.02.80 (72) П.С.Ратов (71) Винницкий завод "Кристалл*" (53) 6 7 9 . 8 . 0 5 3 ( 0 8 8 . 8 ) (56) 1. Патент США № 3 8 9 7 7 7 2 , кп. 1 2 5 - 3 0 , 1 9 7 5 . 2. Епифанов В И. и др. Технология обработки агсмазов в бриллианты, М., "Высшая школа", 1976, стр.84. (54) (57) ПРИСПОСОБЛЕНИЕ ДЛЯ ЗАЖИМА ОПРАВОК ПРИ РАСПИЛИВАНИИ АЛМАЗОВ, включающее стрепу с опорным о винтом, шарнирно соединенную с осью, и оправкодержатепи с отверстиями, установленные и зафиксированные на концах оси, о т п и ч а ю ж е е с я тем, что, с цепью расширения технологических возможностей, шарнирное соединение стрелы с осью выполнено в виде трехподвижной сферической кинематической пары с прижимной крышкой, причем оправкодержатели снабжены цанговыми зажимами и отверстие одного из них выполнено овальным, для регулирования соосности цанговых зажимов. -і 849664 Изобретение относится к устройствам, ного диска в алмаз, и шарнирное соединеиспользуемым для распиливания полуние, включающее шар 3, выполненный на драгоценных и драгоценных камней, напри-* конце стрелы 1, установленный в корпумер, апмазов. • се 4 и поджатый крышкой 5, при этом Известна державке для зажима оправок 5 корпус 4 является составной частью оси, При распиливании апмазов, включающая к торцам которой крепятся оправкодержакронштейн, два кронштейнодержателя и тели 6, 7, поджатые гайками 8, 9. ось с рамкой дпя зажима "оправок, причем Оправкоцержвтепи 6, 7 выполнены из кронштейн выполнен с одной стороны разпрофильного- квадрата. Оправкодержатепь резным, дпя зажима оси [ і ] . 10 6 содержит цилиндрическое отверстие, коНаиболее близким техническим решеторым крепится к оси корпуса 4 и поцж*нием из известных является приспособлемается гайкой 8, и втулку 10, в которой ние дпя зажима оправок при распиливании установлена цанга 1 1 , поджатая гайкой апмазов, включающая стрепу с опорным 1 2 . Оправкоцержатепь 7 содержит цилиндвинтом, шарнирно соединенную с осью, и 15 рическое овальное отверстие, которым креоправкодержатели с отверстиями, установпится к оси корпуса 4 и поджимается гаЙленные и зафиксированные на конца* кой 9,'и втунку 1 3 , в которой установлеоси [2] . на цанга 14, поджатая гайкой 1 5 . Ось корпуса 4 с оправкодержателями 6, 7 обНедостатками известных технических решений является ограниченная маневрен- 20 разуют рамку, способную поворачиваться вокруг оси под любым углом к плоскости. ность и недостаточная технологическая точность, из-за наличия клеммных соедиРаботает устройство следующим обранений, по мере работы отверстия которых зом. В оправкодержателе 6 с помощью приобретают овальную форму и, как следцанги 1 1 закрепляется оправка (на чертествие этого, несоосность оправок относи- 25 же не показана) с вклеенным шипом алтельно общей оси, что впечет за собой маза. В оправкоцержатепь 7 закрепляется возникновение внутренних напряжений на с помощью цанги 1 4 другая оправка, кокристалл, которые, в свою очерець, споторой поджимается алмаз. С помощью шасобствует браку в виде скопов, глубоких ра 3 выставляется рамка, образованная резей и рисок на площадках кристалла ал- З о осью корпуса 4 и оправкодержатепями 6, маза при распиливании. 7, относительно оси распиловочного диска. Винтом 2 регулируют врезание распЫ Цепью изобретения является расширеПОБОЧНОГО диска в алмаз. ние технологических возможностей лри использовании приспособления для зажиИспользование шарового соединения, ма оправок при распиливании кристаллов. по сравнению с одношарнирным, выполняющим только горизонтальный поворот, позДля достижения поставленной пени в воляет повысить маневренность приспособприспособлении для зажима оправок при ления за счет осуществления движения в распиливании алмазов, включающем стреплоскости шара. При этом появляется возпу с опорным винтом, шарнирно соединенную с осью, и оправкодержатепи с отвер- 4 « можность выставлять рамку приспособления под любым углом к плоскости распистиями, установленные и зафиксировенповочного диска по разметке в зависимосные на концах оси, шарнирное соединение ти от внутренних дефектов, находящихся стрелы с осью выполнено в виде трехпоав алмазном сырье. вижной сферической кинематической пары с прижимной крышкой, причем оправкодер-45 Наличие у оправкодержатепей цакговык жатегш снабжены цанговыми зажимами и отверстие одного из них выполнено овальзажимов позволяет соосно закреплять опным, для регулирования соосности цангоравки относительно общей оси, что'исклювых зажимов. чает внутренние напряжения в кристалле апмаза и тем самым снижает брак в виНа фиг. 1 изображен общий вид при50 де скопов, глубоких резей и рисок на плоспособления; на фиг. 2 - разрез по А-А щадках кристалла апмаза. Снижение брана фиг. 1. ка способствует уменьшению времени обПриспособление для зажима оправок работки полуфабриката на последующих при распиливании алмаза содержит сгреоперациях: подшпифовки, обдирки и огранпу 1, выполненную из прокатного круга правильной формы, винт 2, установленный 55 ки. Отсутствие внутренних напряжений способствует также повышению эффективна стреле I , дпя выворачивания приспособления по мере углубления распиповочности распиливания. 849664 A-A 15 ФигА Фиг 2 Составитель Х.Хамидупов • • Редактор О.Народная Техред М.Гергель Корректор Л.Пилипенко Заказ 316/ДСП Тираж 488 Поаписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 1 3 0 3 5 , Москва, Ж-35, Раушская наб., д. 4/5 Фипиап ППП 'Патент*, г. Ужгород, уп. Проектная, 4
