Батометр

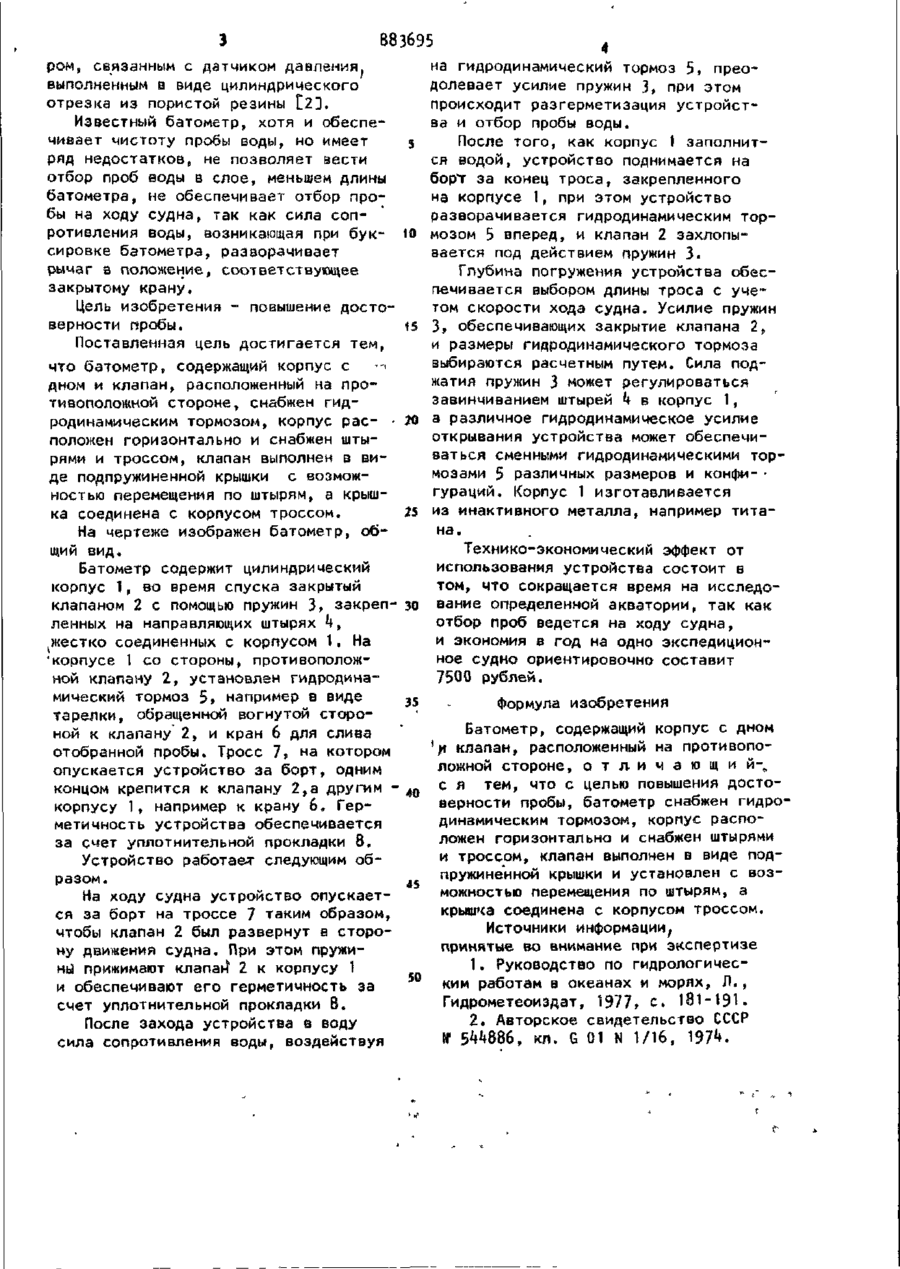

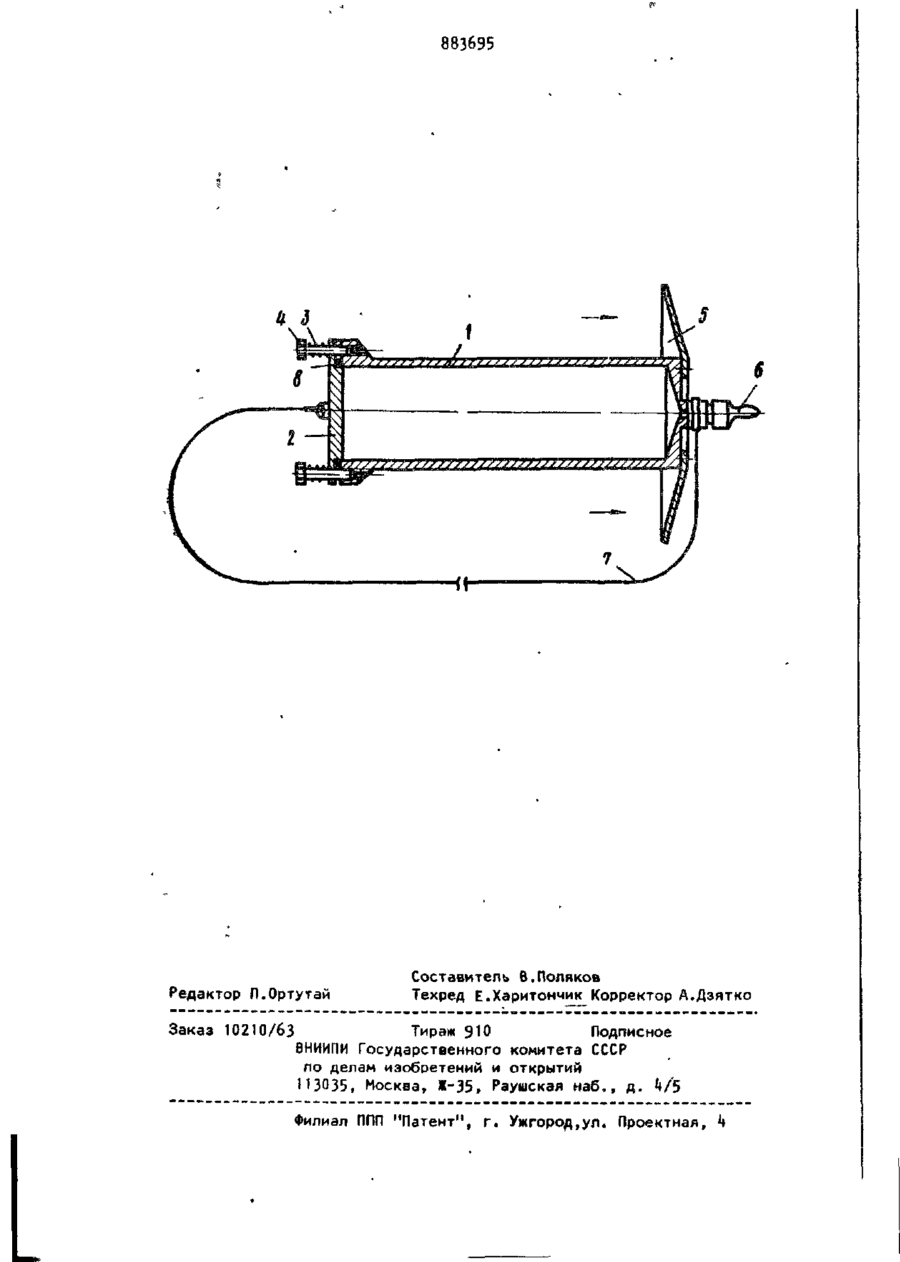

Союз Советским Социалистических (И) Республик ЁТЕН к (61) Дополнительное к авт. свйд-ву — (22)3аявлеио05.02.80 (21) 2878160/2 3-26 с присоединением заявки № — Псудярешнный комитет СССР G 01 N 1/10 (23)Приоригет — по делам изобретений Опубликовано 23.11.81 Бюллетень Яв * 3 » и открытий Дата опубликования описания ( 7 2 ) Авторы изобретения (71) Заявитель 23.11.81 (53) УДК 5^3.053 (088.8) Ю.В.Комягин и В.В.Прохоренко Специальное конструкторско-технологическое бюро Морского гидрофизического института АН Украинской ССР (5 і *) БАТОМЕТР. \ Изобретение относится к технике .океанографических исследований, в частности к устройствам отбора лроб воды в подповерхностном и поверхностном слоях воды на ходу судна, и может быть использовано при гидробиологических, гидрохимических и гидрологических исследованиях в морях и пресноводных водоемах. Известны аналогичные устройства •зо для отбора проб воды, применяемые в океанографии, осуществляющие отбор проб воды с судна, лежащего в дрейфе. Как правило, эти устройства представляют собой сосуды цилиндрической фор15 мы, которые опускаются с открытыми крышками с различными способами закрытия [і]. К недостаткам этих устройств относится недостоверность взятия пробы воды, так как слои воды, через которые проходит открытый цилиндр, взаимодействуя с материалом цилиндра, вносят искажение в отобранную пробу. Кроме т о г о , эти устройства, как правило, располагаются вертикально, т . е . позволяют отбирать пробу в слое воды несколько большем длины цилиндра, но не обеспечивают отбор проб воды в поверхностном и подповерхностном слоях, имеющих малый, по сравнению с длиной цилиндра,размер. Эти устройства не обеспечивают отбор проб воды на ходу судна, что значительно увеличивает длительность исследовательских работ. Известен батометр, содержащий корпус с дном и клапаном, расположенный на противоположной стороне. С целью обеспечения чистоты пробы, батометр выполнен плавучим, клапан с г о ризонталь'юй осью вращения снабжен рычагом, конец которого шарнирно закреплен на тросе, натянутом посредством г р у з а , сосуд имеет направляющую, выполненную с обеспечением перемещения вдоль троса, а в закрытом состоянии клапан фиксируется стопо 883695 ром, связанным с датчиком давления, выполненным в виде цилиндрического отрезка из пористой резины [2]. Известный батометр, хотя и обеспечивает чистоту пробы воды, но имеет ряд недостатков, не позволяет вести отбор проб воды в слое, меньшем длины батометра, не обеспечивает отбор пробы на ходу судна, так как сила сопротивления воды, возникающая при бук- ш сировке батометра, разворачивает рычаг а положение, соответствующее закрытому крану. Цель изобретения - повышение достоверности пробы. Поставленная цель достигается тем, что батометр, содержащий корпус с *« дном и клапан, расположенный на противоположной стороне, снабжен гидродинамическим тормозом, корпус рас- • положен горизонтально и снабжен штырями и троссом, клапан выполнен в виде подпружиненной крышки с возможностью перемещения по штырям, а крышка соединена с корпусом троссом. 25 На чертеже изображен батометр, общий вид. Батометр содержит цилиндрический корпус 1, во время спуска закрытый клапаном 2 с помощью пружин 3, закреп- зо ленных на направляющих штырях kt ^жестко соединенных с корпусом 1. На 'корпусе 1 со стороны, противоположной клапану 2, установлен гидродинамический тормоз 5, например в виде 35 тарелки, обращенной вогнутой стороной к клапану 2, и кран 6 для слива отобранной пробы. Тросе 7, на котором опускается устройство за борт, одним концом крепится к клапану 2,а другим 40 корпусу 1, например к крану 6, Герметичность устройства обеспечивается за счет уплотнительной прокладки 8. Устройство работает следующим образом. На ходу судна устройство опускается за борт на троссе 7 таким образом, чтобы клапан 2 был развернут в сторону движения судна. При этом пружины прижимают клапан1 2 к корпусу 1 50 и обеспечивают его герметичность за счет уплотнительной прокладки 8. После захода устройства в воду сила сопротивления воды, воздействуя на гидродинамический тормоз 5, преодолевает усилие пружин 3» при этом происходит разгерметизация устройства и отбор пробы воды. После того, как корпус 1 заполнится водой, устройство поднимается на борТ за конец троса, закрепленного на корпусе 1, при этом устройство разворачивается гидродинамическим тормозом 5 вперед, и клапан 2 захлопывается под действием пружин 3. Глубина погружения устройства обеспечивается выбором длины троса с уче" том скорости хода судна. Усилие пружин 3, обеспечивающих закрытие клапана 2, и размеры гидродинамического тормоза выбираются расчетным путем. Сила поджатия пружин 3 может регулироваться завинчиванием штырей k в корпус 1, а различное гидродинамическое усилие открывания устройства может обеспечиваться сменными гидродинамическими тормозами 5 различных размеров и конфи- • гураций. Корпус 1 изготавливается из инактивного металла, например титана. Технико-экономический эффект от использования устройства состоит в том, что сокращается время на исследование определенной акватории, так как отбор проб ведется на ходу судна, и экономия в год на одно экспедиционное судно ориентировочно составит 7500 рублей. Формула изобретения Батометр, содержащий корпус с дном ji клапан, расположенный на противоположной стороне, о т л . и ч а ю щ и й - о с я тем, что с целью повышения достоверности пробы, батометр снабжен гидродинамическим тормозом, корпус расположен горизонтально и снабжен штырями и троссом, клапан выполнен в виде подпружиненной крышки и установлен с возможностью перемещения по штырям, а крышча соединена с корпусом троссом. Источники информации принятые во внимание при экспертизе 1. Руководство по гидрологическим работам в океанах и морях, Л., Гидрометеоиздат, 1977, с. 181-191. 2. Авторское свидетельство СССР f № 5 W 8 6 , кл. G 01 N 1/16, 883695 / Редактор П.Ортутай Заказ 10210/63 Составитель В.Поляков Техред Е.Харитончик Корректор А.Дзятко Тираж 910 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. k/5 Филиал ППП "Патент", г. Ужгород.ул. Проектная, k
