Ступінь відцентрового компресора

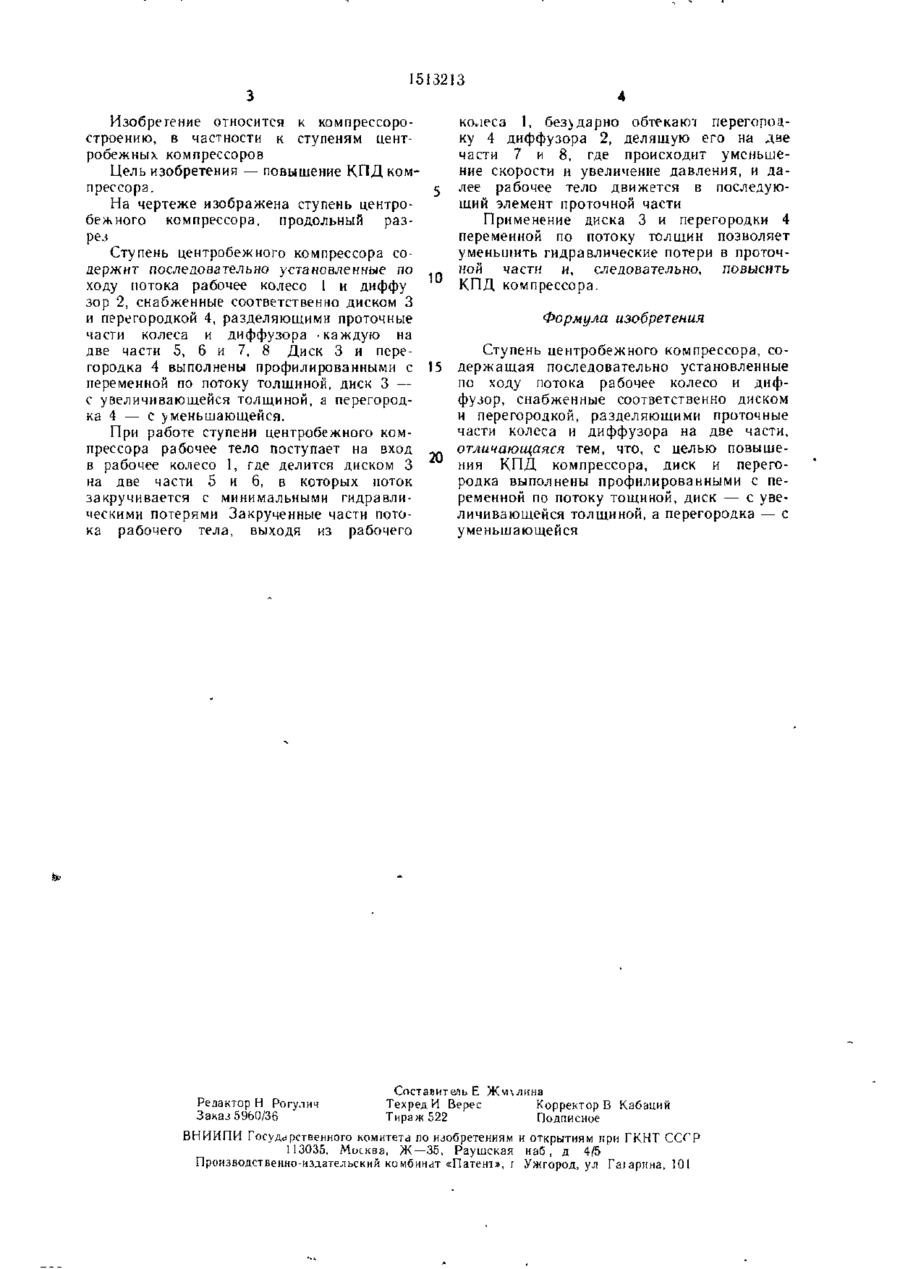

Изобретение относится к степеням центробежных компрессоров Цеть изобрете ния — повышение КПД компрессора Ступень центробежного компрессора содержит )становленные по ходу потока рабочее колесо 1, диффузор 2, снабженные соответственно диском (Д) 3 и перего родкой (П) 4, разделяющими проточные части колеса 1 и диффузора 2 каждую на две части 5, 6 и 7 8 Д 3 и П 4 выпол нены профичированными с переменной по потоку толщиной Д 3 — с увеличи вающейся толщиной, а П 4 — с умень шающейся ! ил ел 1513213 Изобретение относится к компрессоростроению, в частности к ступеням центробежных компрессоров Цель изобретения — повышение КПД компрессора. На чертеже изображена ступень центробежного компрессора, продольный разрез Ступень центробежного компрессора содержит послецователъно установленные по ходу потока рабочее колесо 1 и диффу зор 2, снабженные соответственно диском 3 и перегородкой 4, разделяющими проточные части колеса и диффузора -каждую на две части 5, 6 и 7, 8 Диск 3 и перегородка 4 выполнены профилированными с переменной по потоку толщиной, диск 3 — с увеличивающейся толщиной, а перегородка 4 — с уменьшающейся. При работе ступени центробежного компрессора рабочее тело поступает на вход в рабочее колесо 1, где делится диском 3 на две части 5 и 6, в которых поток закручивается с минимальными гидравлическими потерями Закрученные части потока рабочего тела, выходя из рабочего Редактор Н Рогулич Заказ 5960/36 колеса 1, безударно обтекают перегородку 4 диффузора 2, делящую его на две части 7 и 8, где происходит уменьшение скорости и увеличение давления, и да5 лее рабочее тело движется в последующий элемент проточной части Применение диска 3 и перегородки 4 переменной по потоку толщин позволяет уменьшить гидравлические потери в проточной части и, следовательно, повысить 10 КПД компрессора. Формула изобретения Ступень центробежного компрессора, со15 держащая последовательно установленные по ходу потока рабочее колесо и диффузор, снабженные соответственно диском и перегородкой, разделяющими проточные части колеса и диффузора на две части, отличающаяся тем, что, с целью повыше20 ния КПД компрессора, диск и перегородка выполнены профилированными с переменной по потоку тощиной, диск — с увеличивающейся толщиной, а перегородка — с уменьшающейся Составитель Е Жм\лина Техред И Верес Корректор В Кабаций Тираж 522 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК.НТ ССГР 113035, Моиква, Ж—35, Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гаїарина, 101
