Фотоелектричний пристрій для вимірювання діаметру виробів

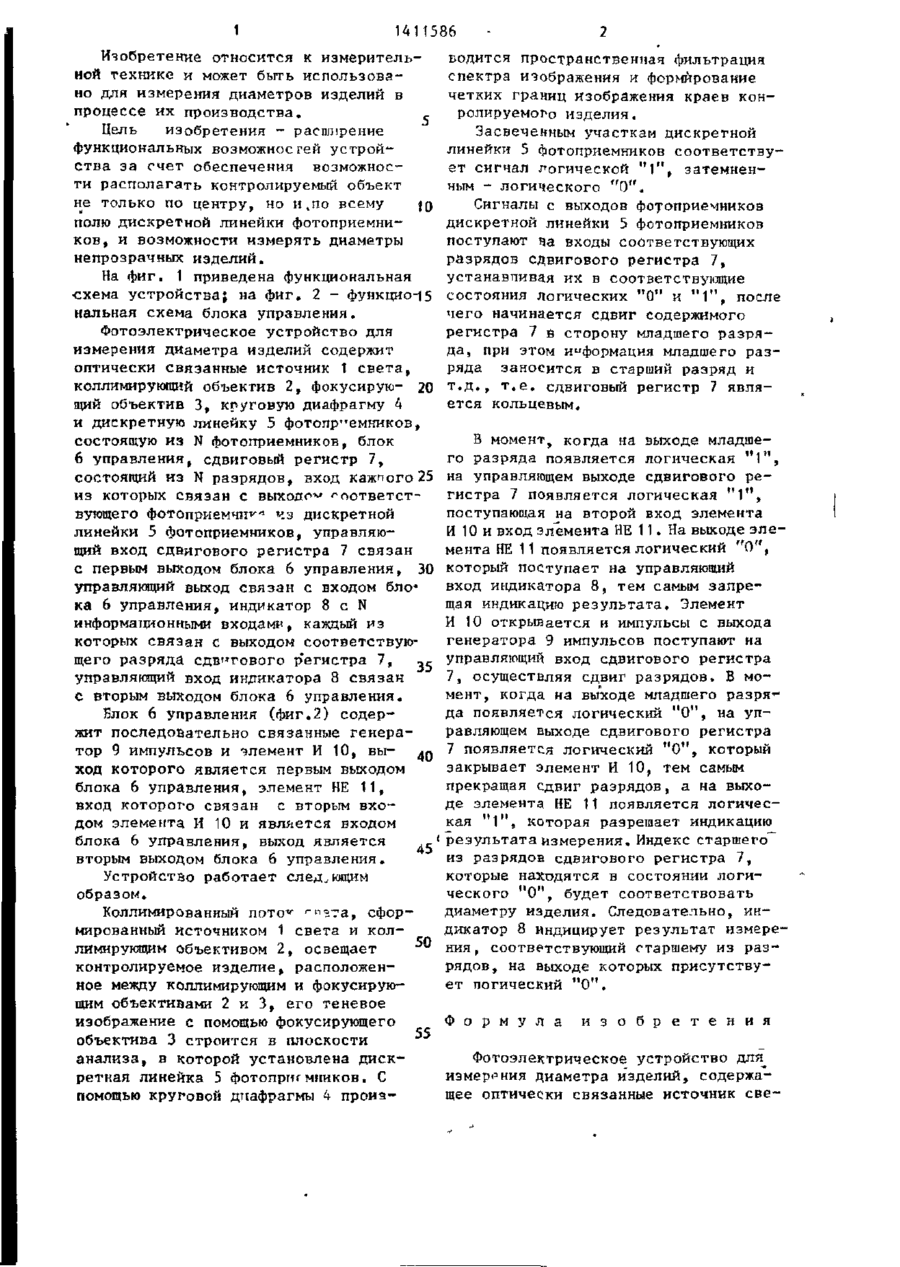

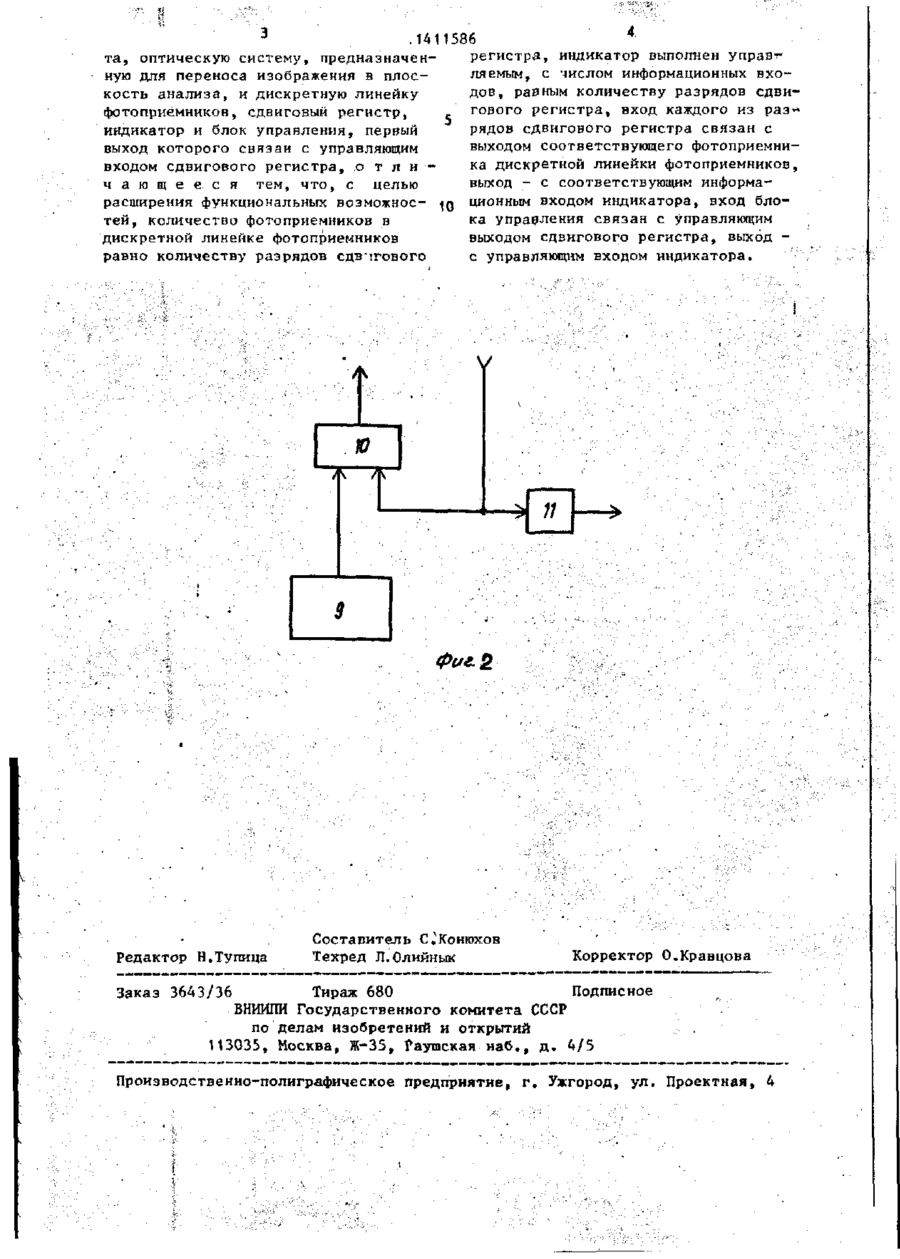

Изобретение относится к измерительной технике. Целью изобретения является расширение функциональных возможностей устройства за счет обеспечения возможности располагать контролируемый объект не только по центру, но и по всему полю дискретной линейки фотоприемников, и возможности измерять диаметры непрозрачных деталей. Фотоэлектрическое устройство для измерения диаметра изделий содержит оптически связанные источник 1 света и коллимиругощий объектив 2, коллимированный поток света с выхода которого освещает контролируемое изделие . Его теневое изображение с помощью фокусирующего объектива 3 и круговой диафрагмы 4 строится в плоскости анализа, в которой установлена дискретная линейка 5 фотоприемников„ Засвеченным участкам дискретной линейки 5 фотоприемников соответствует сигнал логической "1", затемненным логического "О", Сигналы с выходов фотоприемников дискретной линейки 5 фотоприемников поступают на входы соответствующих разрядов сдвигового регистра 7» Когда на выходе младшего регистра 7 присутствует логическая "1", блок 6 управления запрещает индикацию результата на индикаторе 8 и осуществляет сдвиг регистра 7 на один разряд, при этом информация из младшего разряда пересылается в старший разряд. Когда на выходе младшего разряда регистра 7 появляется логический "О", блок 6 управления прекращает сдвиг и разрешает индикацию результата на индикаторе 8. Индикатор 8 индуцирует результат измерения, соответствующий старшему из разрядов, на выходе которых присутствует логи2 ил. і t 3 ц і і і Сл 7 5 і і t і і oo •) і t і і і t і 1 t і І fua.f 1 1411586 Изобретение относится к измерительной технике и может быть использовано для измерения диаметров изделий в процессе их производства. < . Цель изобретения - расширение функциональных возможностей устройства за счет обеспечения возможности располагать контролируемый объект не только по центру, но и,по всему 10 полю дискретной линейки фотоприемников, и возможности измерять диаметры непрозрачных изделий. На фиг, 1 приведена функциональная •схема устройства; на фиг. 2 - функциоі5 нальная схема блока управления. Фотоэлектрическое устройство для измерения диаметра изделий содержит оптически связанные источник 1 света, коллимирующий объектив 2, фокусирую- 20 щий объектив 3, круговую диафрагму 4 и дискретную линейку 5 фотопр-'емников, состоящую из N фотоприемников, блок 6 управления ( сдвиговый регистр 7, состоящий из N разрядов, вход кажпого25 из которых связан с выходе*' соответствующего фотоприемчш"' чз дискретной линейки 5 фотоприемников, управляющий вход сдвигового регистра 7 связан с первым выходом блока 6 управления, 30 управляющий выход связан с входом блока 6 управления, индикатор 8 с N информационными входами, каждый из которых связан с выходом соответствующего разряда сдвигового регистра 7, *c управляющий вход индикатора 8 связан с вторым выходом блока 6 управления» Блок 6 управления (фиг.2) содержит последовательно связанные генератор 9 импульсов и элемент И 10, вы40 ход которого является первым выходом блока 6 управления, элемент НЕ 11, вход которого связан с вторым входом элемента И 10 и является входом блока 6 управления, выход является 45 вторым выходом блока 6 управления. Устройство работает следящим образом. Коллимированный пото^ ^ э т а , сформированный источником 1 света и кол50 лимирующим объективом 2, освещает контролируемое изделие, расположенное между коллимирующим и фокусирующим объективами 2 и 3, его теневое изображение с помощью фокусирующего 55 объектива 3 строится в плоскости анализа, в которой установлена дискретная линейка 5 фотопригмников. С помощью круговой диафрагмы 4 проиэ Б О Д И Т С Я пространственная фильтрация спектра изображения и формирование четких границ изображения краев конролируемого изделия. Засвеченным участкам дискретной линейки 5 фотоприемников соответствует сигнал логической "1", затемненным - логического " 0 " . Сигналы с выходов фотоприемников дискретной линейки 5 фотоприемников поступают на входы соответствующих разрядов сдвигового регистра 7, устанавпивая их в соответствующие состояния логических " 0 " и " 1 " , после чего начинается сдвиг содержимого регистра 7 в сторону младшего разряда, при этом и'формация младшего разряда заносится в старший разряд и т.д., т.е. сдвиговый регистр 7 является кольцевым. В момент, когда на выходе младшев момент, го разряда появляется логическая "і", на управляющем выходе сдвигового регистра 7 появляется логическая " і " , поступающая на второй вход элемента И 10 и вход элемента НЕ 11 . На выходе элемента НЕ 11 появляется логический "О", который поступает на управляющий вход индикатора 8, тем самым запрещая индикацию результата. Элемент И 10 открывается и импульсы с выхода генератора 9 импульсов поступают на управляющий вход сдвигового регистра 7, осуществляя сдвиг разрядов» В момент, когда на выходе младшего разряд да появляется логический " 0 " , на управляющем выходе сдвигового регистра 7 появляется логический " 0 " , который закрывает элемент И 10, тем самым прекращая сдвиг разрядов, а на выходе элемента НЕ 11 появляется логическая " 1 " , которая разрешает индикацию результата измерения. Индекс старшего^ из разрядов сдвигового регистра 7, которые находятся в состоянии логического " 0 м , будет соответствовать диаметру изделия. Следовательно, индикатор 8 индицирует результат измерения, соответствующий старшему из разрядов, на выходе которых присутствует логический " 0 " . Ф о р м у л а и з о б р е т е н и я Фотоэлектрическое устройство для измерения диаметра изделий, содержащее оптически связанные источник све л .141 1586 * та, оптическую систему, предназначенрегистра, индикатор выполнен управа ную для переноса изображения в плосляемым, с числом информационных вхокость анализа, и дискретную линейку дов, разным количеству разрядов сдвифотоприемников, сдвиговый регистр, гового регистра, вход каждого из раз~ индикатор и блок управления, первый рядов сдвигового регистра связан с выход которого связан с управляющим выходом соответствующего фотоприемнивходом сдвигового регистра, о т л и ка дискретной линейки фотоприемников, ч а ю щ е е с я тем, что, с целью выход - с соответствующим информарасширения функциональных возможнос- Q ционным входом индикатора, вход блотей, количество фотоприемников в ка управления связан с управляющим дискретной линейке фотоприемников выходом сдвигового регистра, выход равно количеству разрядов сдвигового с управляющим входом индикатора. ю /\ А ... ,^1 11 t фиг. 2 Редактор Н.Тупица Составитель С .^Конюхов Техред Л.Олийнык Корректор О.Кравцова Подписное Тираж 680 ВНИИПИ Государственного комитета СССР по делам изобретении и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Заказ 3643/36 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 •
