Пристрій для вимірювання дисбалансу роторів
Формула / Реферат

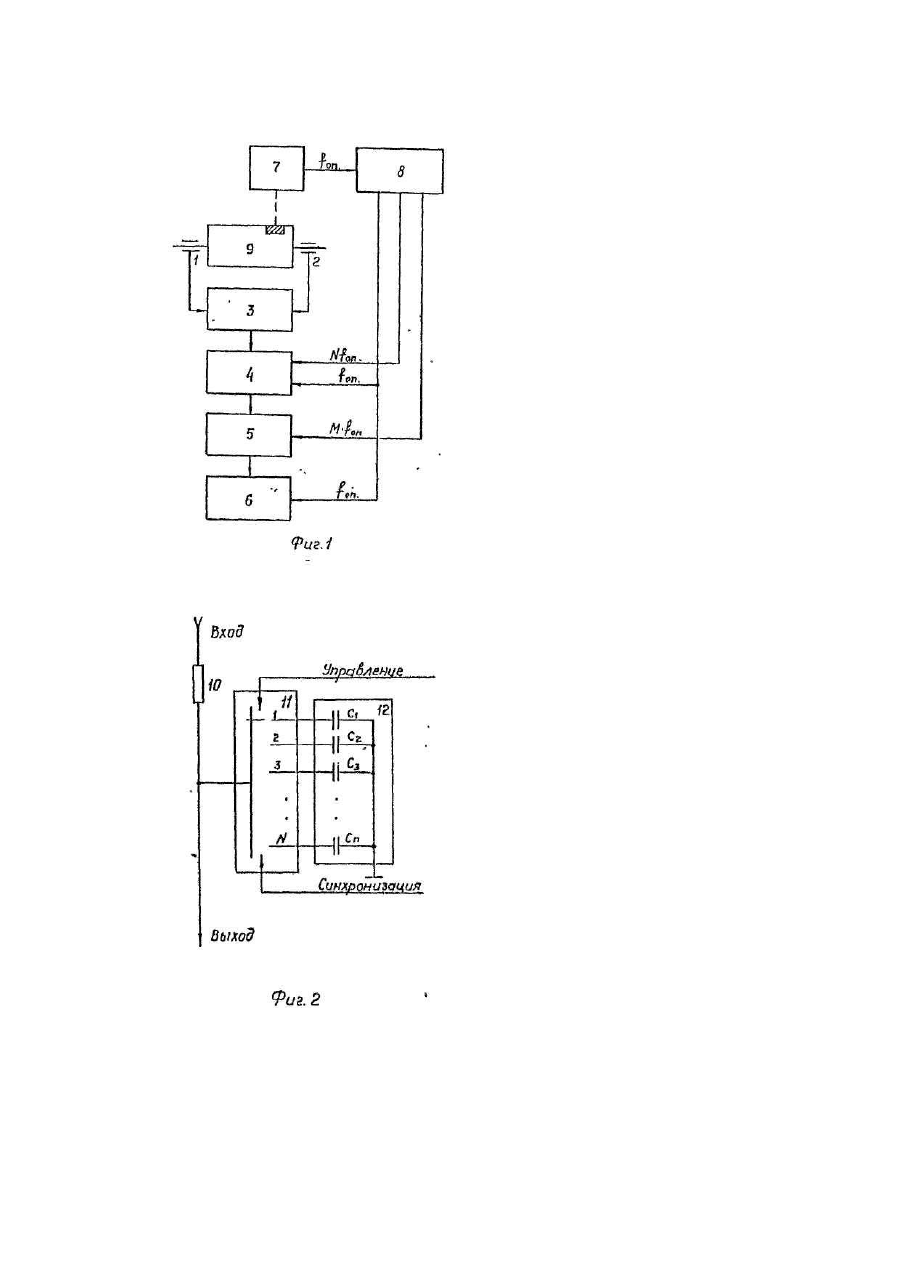

Устройство для измерения дисбаланса роторов, содержащее датчики дисбаланса, блок исключения влияния плоскостей коррекции, входы которого связаны с датчиками дисбаланса, избирательный усилитель, блок анализа и индикации параметров дисбаланса, датчик опорного сигнала, формирователь-умножитель, вход которого связан с датчиком опорного сигнала, а выход с избирательным усилителем, отличающееся тем, что оно снабжено мультиплексным интегратором, включенным между блоком исключения влияния плоскостей коррекции и избирательным усилителем, а формирователь-умножитель связан двумя выходами с входами управления и синхронизации мультиплексного интегратора и одним выходом с входом синхронизации блока анализа и индикации параметров дисбаланса.
Текст

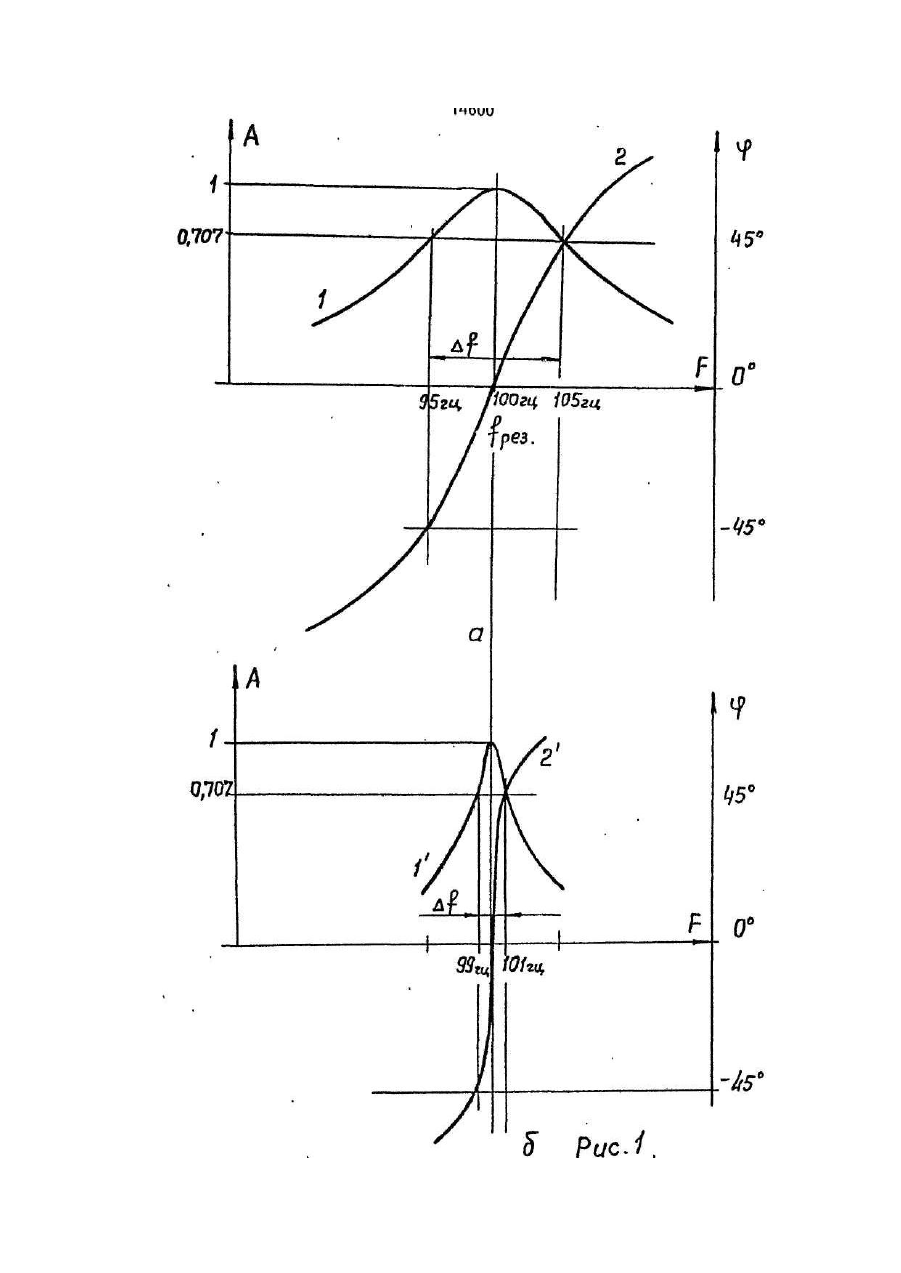

Настоящее изобретение относится к балансировочной технике и может быть использовано в измерительной технике для измерения дисбаланса вращающихся систем в рабочем режиме. Известно устройство для измерения дисбаланса роторов, содержащее датчики дисбаланса, блок исключения влияния плоскостей коррекции, вход которого связан с датчиками дисбаланса, избирательный усилитель, формирователь импульсов, связанную с ним импульсную лампу, а также индикатор дисбаланса, подключенный к выходу избирательного усилителя. Избирательный усилитель состоит из операционного усилителя, частотнозависимой цепи, фазового различителя с фазосдвигающим каскадом, подключенного к входу и вы ходу операционного усилителя, и полевого транзистора, включенного в частотиозависимую цепь (авт. св. СССР № 410273, кл. G 01 М 1/22. 1972). Это устройство обладает недостаточной точностью измерения, так как не обеспечивает точной автоматической настройки в резонанс с частотой сигнала дисбаланса в условиях повышенного виброфона, возможности выбора зоны спектра частоты вращения ротора, а также ограниченностью добротности избирательного усилителя. Наиболее близким по технической сущности к предлагаемому изобретению является устройство для измерения дисбаланса роторов, содержащее датчики дисбаланса, блок исключения влияния плоскостей коррекции, входы которого связаны с датчиками дисбаланса, избирательный усилитель, блок анализа и индикации параметров дисбаланса, датчик опорного сигнала, формирователь-умножитель, вход которого связан с датчиком опорного сигнала, а выход с избирательным усилителем (авт. св. № 1017937, кл. G01 М 1/22). В этом устройстве в качестве перестраиваемого избирательного усилителя использован цифровой фильтр, управляемый сигналом с выхода формирователя-умножителя, на вход которого поступает опорный сигнал с бесконтактного датчика. В данном случае происходит тактирование работы цифрового фильтра сигналом управления частоты которого в К раз выше частоты опорного сигнала. Так как избирательный усилитель, выполненный в виде цифрового фильтра, не в состоянии подавить ряд помех, известное устройство снабжено блоком регулирования частоты вращения, содержащим задатчик частоты вращения ротора и тиристорный преобразователь, которые служат для пере- ! хода в менее зашумленный участок спектра частот вращения, Наличие тиристорного преобразователя значительно повышает стоимость устройства. Улучшение избирательных свойств полосовых фильтров связано с повышением добротности Q. Практически удается добиться максимального значения Q
