Пристрій для класифікації суспензій

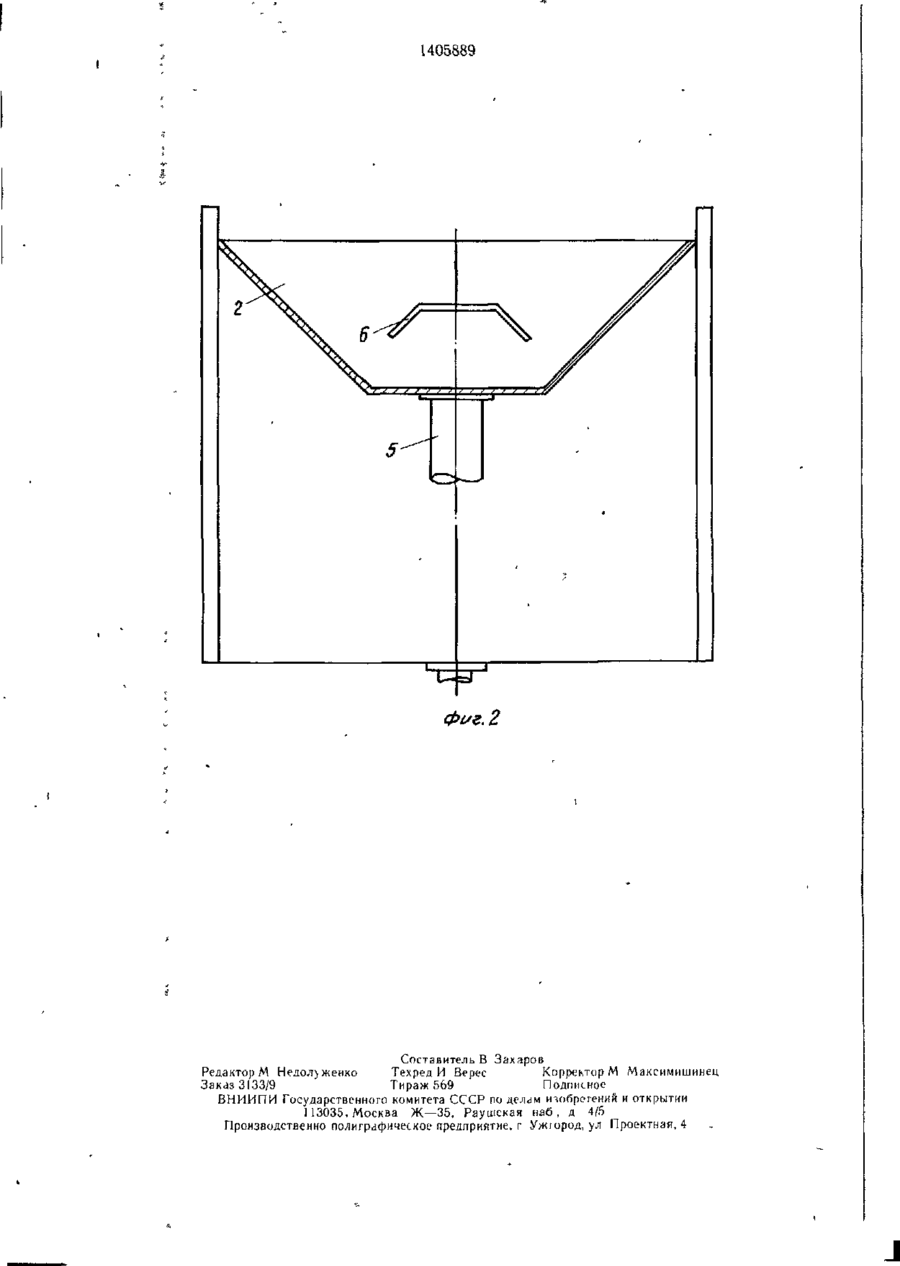

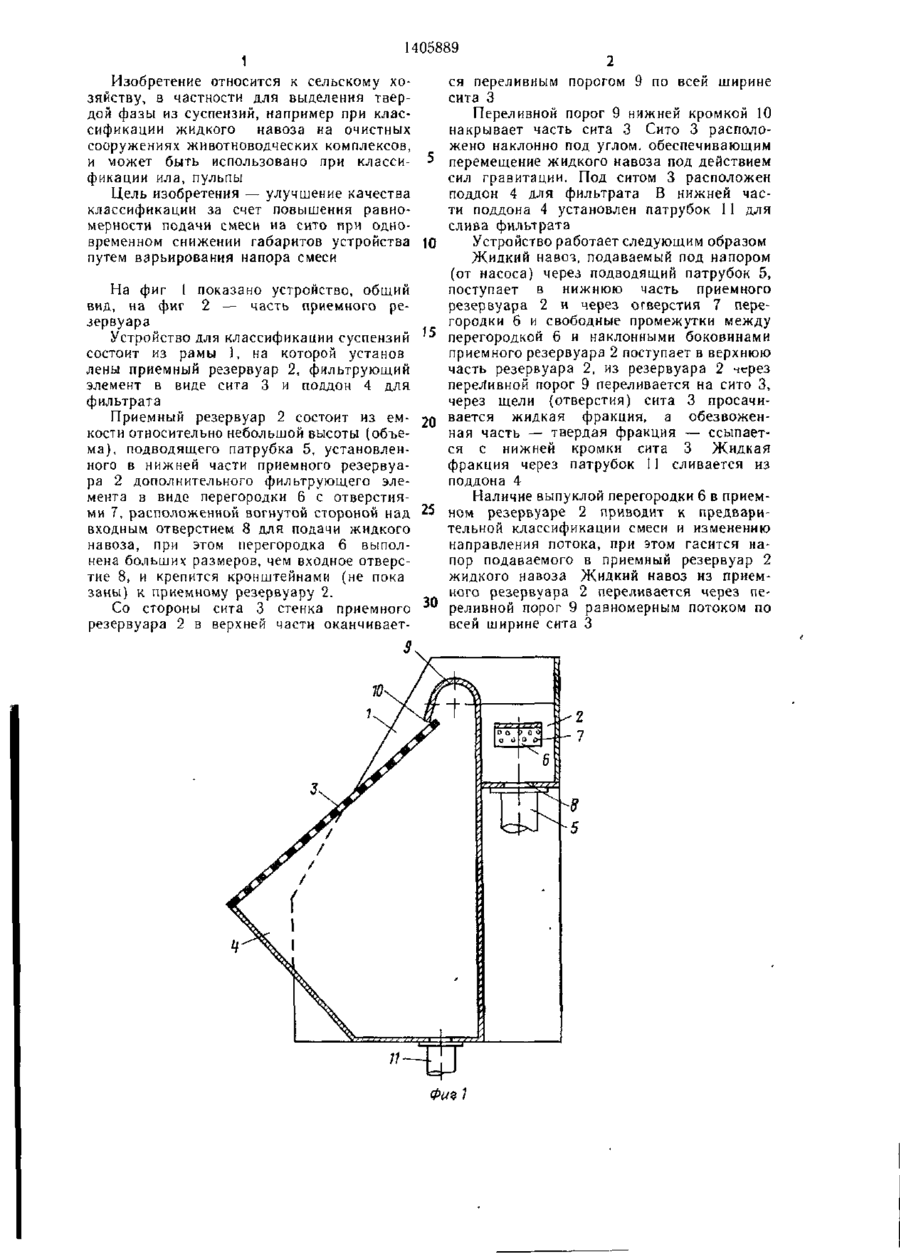

УСТРОЙСТВО ДЛЯ КЛАССИФИКАЦИИ СУСПЕНЗИЙ, включающее раму, в верхней части которой размещен од нокамерный приемный резервуар с переливным порогом и подводящим патрубком, установленным в нижней части приемного резервуара, фильтрующий- элемент в виде наклонною сита, расположенного под переливным порогом, и поддон для фильтрата, отличающееся тем, что, с целью улучше ния качества классификации за счет по вышения равномерности подачи смеси на сито при одновременном снижении габаритов устройства путем варьирования напора смеси, оно снабжено дополнительным фильтрующим элементом, который установлен в приемном резервуаре над подводящим патрубком и выполнен в виде вогнутой относительно подводящего патрубка перегородки с отверстиями СЛ оо СО 1405889 1 Изобретение относится к сельскому хозяйству, в частности для выделения твердой фазы из суспензий, например при классификации жидкого навоза на очистных сооружениях животноводческих комплексов, и может быть использовано при классификации ила, пульпы Цель изобретения — улучшение качества классификации за счет повышения равномерности подачи смеси на сито при одновременном снижении габаритов устройства путем варьирования напора смеси На фиг 1 показано устройство, общий вид, на фиг 2 — часть приемного резервуара Устройство для классификации суспензий состоит из рамы 1, на которой установ лены приемный резервуар 2, фильтрующий элемент в виде сита 3 и поддон 4 для фильтрата Приемный резервуар 2 состоит из емкости относительно небольшой высоты (объема), подводящего патрубка 5, установленного в нижней части приемного резервуара 2 дополнительного фильтрующего элемента в виде перегородки 6 с отверстиями 7, расположенной вогнутой стороной над входным отверстием 8 для подачи жидкого навоза, при этом перегородка 6 выполнена больших размеров, чем входное отверстие 8, и крепится кронштейнами (не пока заны) к приемному резервуару 2. Со стороны сита 3 стенка приемного резервуара 2 в верхней части оканчивает 15 20 25 30 ся переливным порогом 9 по всей ширине сита 3 Переливной порог 9 нижней кромкой 10 накрывает часть сита 3 Сито 3 расположено наклонно под углом, обеспечивающим перемещение жидкого навоза под действием сил гравитации. Под ситом 3 расположен поддон 4 для фильтрата В нижней части поддона 4 установлен патрубок 11 для слива фильтрата Устройство работает следующим образом Жидкий навоз, подаваемый под напором (от насоса) через подводящий патрубок 5, поступает в нижнюю часть приемного резервуара 2 и через отверстия 7 перегородки 6 и свободные промежутки между перегородкой б и наклонными боковинами приемного резервуара 2 поступает в верхнюю часть резервуара 2, из резервуара 2 через переливной порог 9 переливается на сито 3, через щели (отверстия) сита 3 просачивается жидкая фракция, а обезвоженная часть — твердая фракция — ссыпается с нижней кромки сита 3 Жидкая фракция через патрубок 11 сливается из поддона 4 Наличие выпуклой перегородки 6 в приемном резервуаре 2 приводит к предварительной классификации смеси и изменению направления потока, при этом гасится напор подаваемого в приемный резервуар 2 жидкого навоза Жидкий навоз из приемного резервуара 2 переливается через переливной порог 9 равномерным потоком по всей ширине сита 3 10 Фиъ 1 1405889 Составитель В Захаров Редактор М Недол)женко Техред И Верес Корректор М Максимишинец Заказ 3133/9 Тираж 569 Подписное В Н И И П И Государственного комитета СССР по де^ым изобретений и открытии 113035. Москва Ж—35, Раушская наб, д 4/5 Производственно полиграфическое предприятие, г Ужюрод, ул Проектная, 4
