Пристрій для гідравлічної класифікації

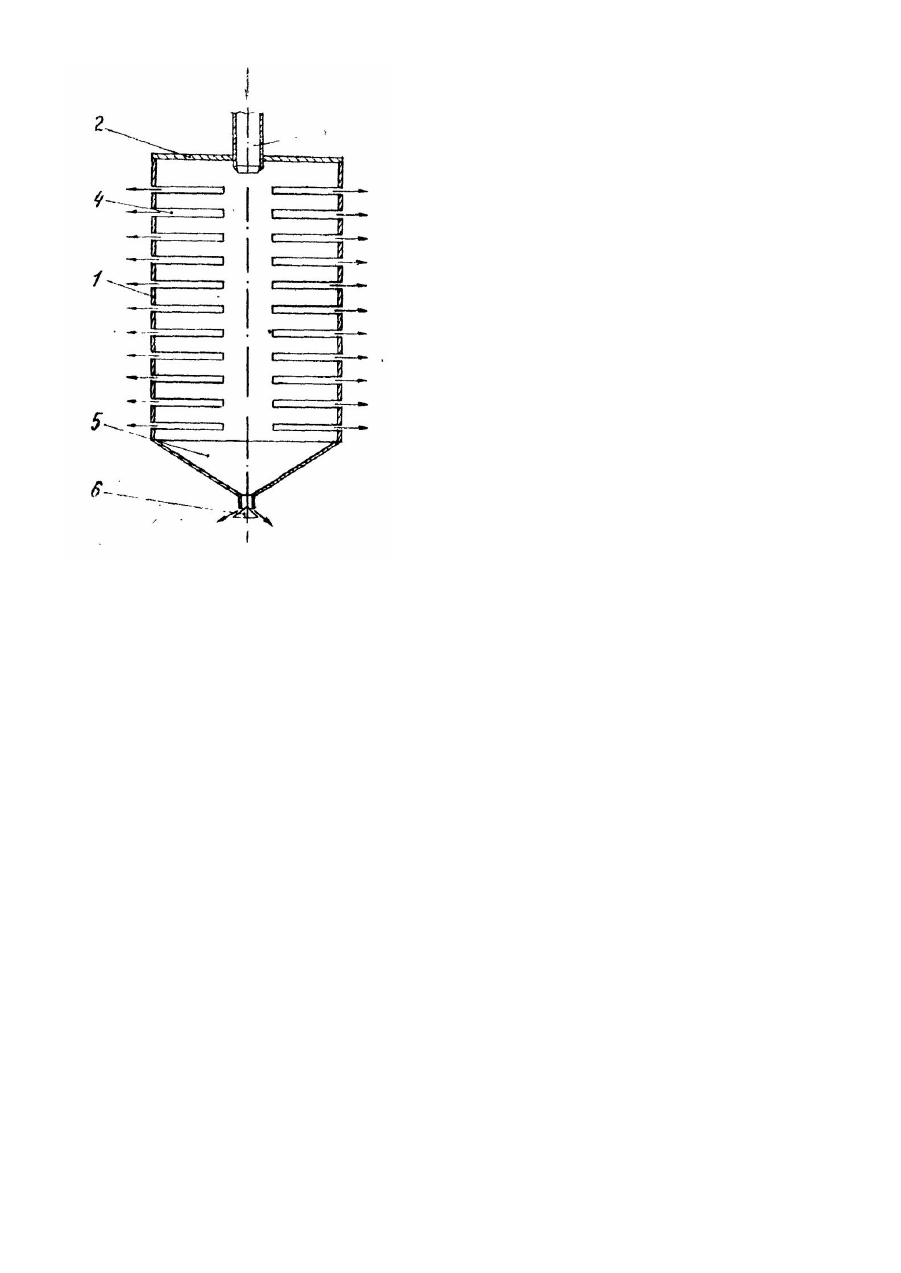

Изобретение относится к области обогащения полезных ископаемых и может быть использовано для обогащения зернистых рудны х пульп в цветной, черной металлургии и други х о траслях промышленности. Известно устройство для осуществления гидравлической классификации, где процесс разделения осуществляется как в горизонтальном, так и вверти кал ьном потоках под воздействием гравитационных сил и сил сопротивления движению со стороны среды [1]. Недостатком этого устройства является получение малого количества продуктов по грансоставу, что приводит к созданию многокамерных гидравлических классификаторов. В качестве прототипа выбрано устройство гидравлической классификации [2], где процесс разделения происходит в нисходящем потоке пульпы. Известное устройство содержит корпус с коническим днищем, крышку с загрузочным приспособлением,приспособление для разгрузки тяжелой фракции и приспособление для отвода легкой фракции. В этом устройстве предусмотрен коллектор, отражаясь от которого поток пульпы изменяет свое направление, и из него выпадают наиболее крупные фракции. Шламовые фракции выносятся восходящим потоком в верхнюю часть устройства и удаляются через разгрузочное приспособление. Недостатком прототипа является то, что в устройстве предусмотрено выделение только двух фракций: шламовой - в верхней части, песковой - в нижней части классификатора. В основу изобретения поставлена задача усовершенствовать устройство для осуществления гидравлической классификации путем осуществления разгрузки выделяемых фракций по высоте корпуса классификатора и через регулируемый клапан, что позволит разделять исходную пульпу на несколько фракций. Поставленная задача решена тем, что в устройстве для гидравлической классификации, включающем корпус с коническим днищем, крышку с загрузочным приспособлением, приспособление для разгрузки тяжелой фракции и приспособление для отвода легкой фракции, согласно изобретению, приспособление для отвода легкой фракции выполнено в виде кольцевых каналов, расположенных по высоте корпуса, а приспособление для разгрузки тяжелой фракции выполнено с регулируемым клапаном. Сущность изобретения поясняется чертежом, на котором показан общий вид устройства для осуществления гидравлической классификации. Устройство состоит из корпуса 1, крышки 2 с загрузочным приспособлением 3, кольцеобразных разгрузочных каналов легких частиц 4, конического днища 5 с регули-руемым клапаном 6 разгрузочного отверстия тяжелых частиц классифицируемого материала. Устройство работает следующим образом. Пульпа через загрузочное приспособление 3 в крышке 2 конусообразным потоком поступает в корпус 1 в направлении-разгруз-ки тяжелых частиц классифицируемого материала, т.е. в направлении конического днища 5 с регулир уемым клапаном 6 разгрузочного отверстия. Затем, отражаясь от конического днища 5, создается противоток основному потоку, который распространяется по условному контуру пограничного слоя основного потока, приводит к образованию циркуляционных потоков, уменьшает или даже изменяет на противоположную скорость пограничного слоя струи, что позволяет мелкие частицы, скорость осаждения в воде которых ниже скорости образованного противотока. выносить в слив через разгрузочные каналы 4 корпуса 1. При изменении направления потока, т.е. после отражения от днища 5, тяжелые фракции выпадают из основного потока и удаляются через разгрузочное отверстие с регулируемым клапаном 6.
