Підбирач-сепаратор коренеплодів

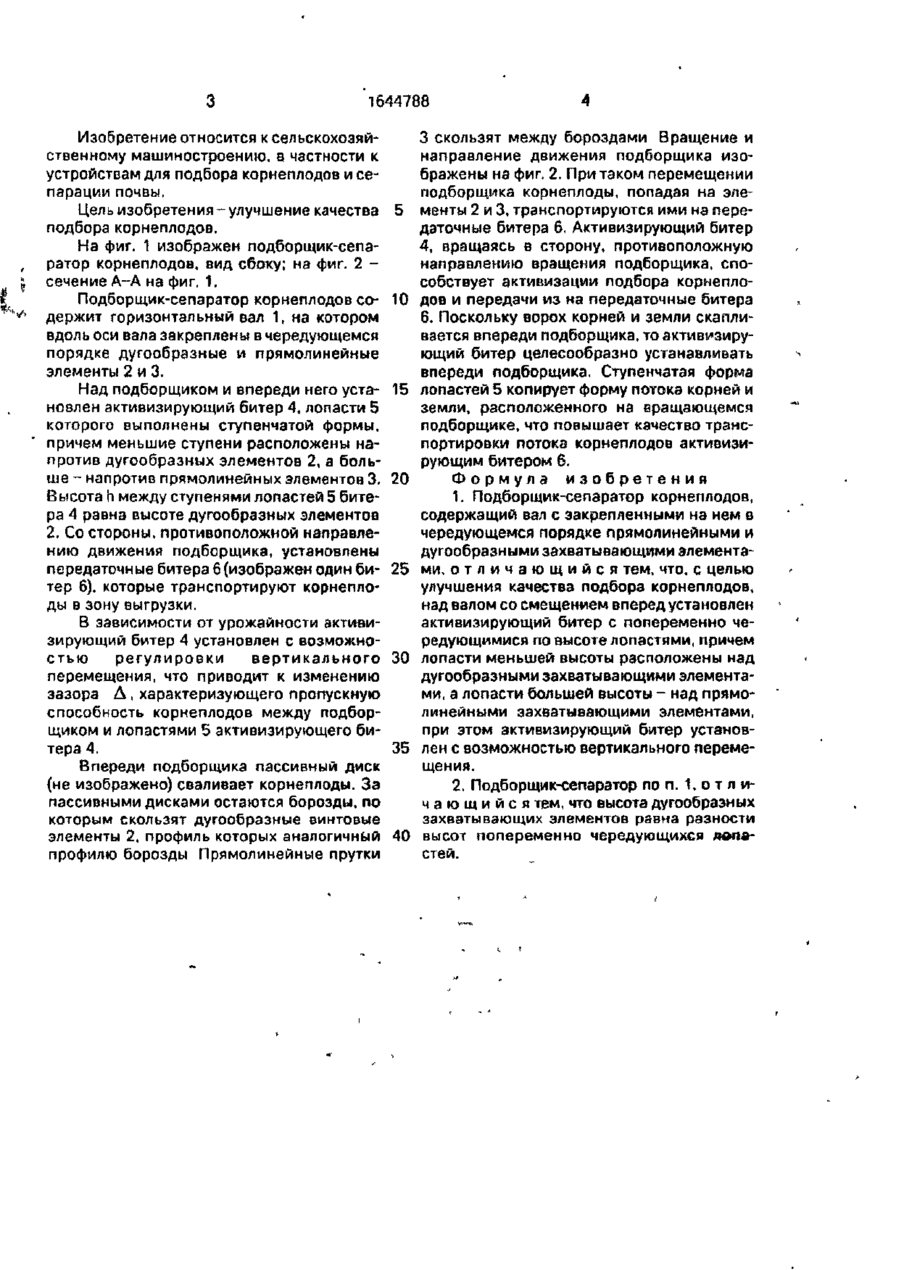

Изобретение относится к сельсохозяйстаєнному машиностроению, в частности к устройствам для подбора корнеплодов и сепарации почвы. Цель изобретения - повы t ГП шение качества подбора корнеплодов. Подборщик содержит вал 1. На валу закреплены захватывающие элементы 2, 3. Над валом установлен активизирующий битер 4 с лопастями 5, разными по высоте. Лопасти расположены над захватывающими элементами. Битер 4 имеет возможность регулирования по высоте и смещен по ходу вперед. При работе устройства активизирующий битер 4 способствует активизации подбора корнеплодов и передаче их на последующие рабочие органы. Битер вращается в противоложную сторону вала 1. Ступенчатая форма лопастей 5 копирует форму массы корней и земли. 1 з п.ф-лы. 2 ил. га "Т" 00 00 Риг, і 4 , і v> Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для подбора корнеплодов и сепарации почвы. Цель изобретения - улучшение качества подбора корнеплодов. На фиг. 1 изображен подборщик-сепаратор корнеплодов, вид сбоку; на фиг. 2 сечение А-А на фиг, 1. Подборщик-сепаратор корнеплодов содержит горизонтальный вал 1, на котором вдоль оси вала закреплены в чередующемся порядке дугообразные и прямолинейные элементы 2 и 3. Над подборщиком и впереди него установлен активизирующий битер 4, лопасти 5 которого выполнены ступенчатой формы, причем меньшие ступени расположены напротив дугообразных элементов 2, а больше - напротив прямолинейных элементов 3. Высота h между ступенями лопастей 5 битера 4 равна высоте дугообразных элементов 2. Со стороны, противоположной направлению движения подборщика, установлены передаточные битера 6 (изображен один битер 6), которые транспортируют корнеплоды в зону выгрузки. В зависимости от урожайности активизирующий битер 4 установлен с возможностью регулировки вертикального перемещения, что приводит к изменению зазора Д , характеризующего пропускную способность корнеплодов между подборщиком и лопастями 5 активизирующего битера 4. Впереди подборщика пассивный диск (не изображено) сваливает корнеплоды. За пассивными дисками остаются борозды, по которым скользят дугообразные винтовые элементы 2, профиль которых аналогичный профилю борозды Прямолинейные прутки 5 10 15 20 25 30 35 40 3 скользят между бороздами Вращение и направление движения подборщика изображены на фиг. 2. При таком перемещении подборщика корнеплоды, попадая на элементы 2 и 3, транспортируются ими на передаточные битера 6. Активизирующий битер 4, вращаясь в сторону, противоположную направлению вращения подборщика, способствует активизации подбора корнеплодов и передачи из на передаточные битера 6. Поскольку ворох корней и земли скапливается впереди подборщика, то активизирующий битер целесообразно устанавливать впереди подборщика. Ступенчатая форма лопастей 5 копирует форму потока корней и земли, расположенного на вращающемся подборщике, что повышает качество транспортировки потока корнеплодов активизирующим битером 6. Формула изобретения 1. Подборщик-сепаратор корнеплодов, содержащий вал с закрепленными на нем в чередующемся порядке прямолинейными и дугообразными захватывающими элементами, о т л и ч а ю щ и й с я тем, что, с целью улучшения качества подбора корнеплодов, над валом со смещением вперед установлен активизирующий битер с попеременно чередующимися по высоте лопастями, причем лопасти меньшей высоты расположены над дугообразными захватывающими элементами, а лопасти большей высоты - над прямолинейными захватывающими элементами, при этом активизирующий битер установлен с возможностью вертикального перемещения. 2. Подборщик-сепаратор по п. 1, о т л ич а ю щ и й с я тем, что высота дугообразных захватывающих элементов равна разности высот попеременно чередующихся лопастей. 1644788 A-A Редактор Н. Горват Составитель В Щукин Техред М Моргентал Корректор С. Шевчук Заказ 1298 Тираж 386 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г Ужгород, ул.Гагарина, 101
