Пристрій для подачі деталей

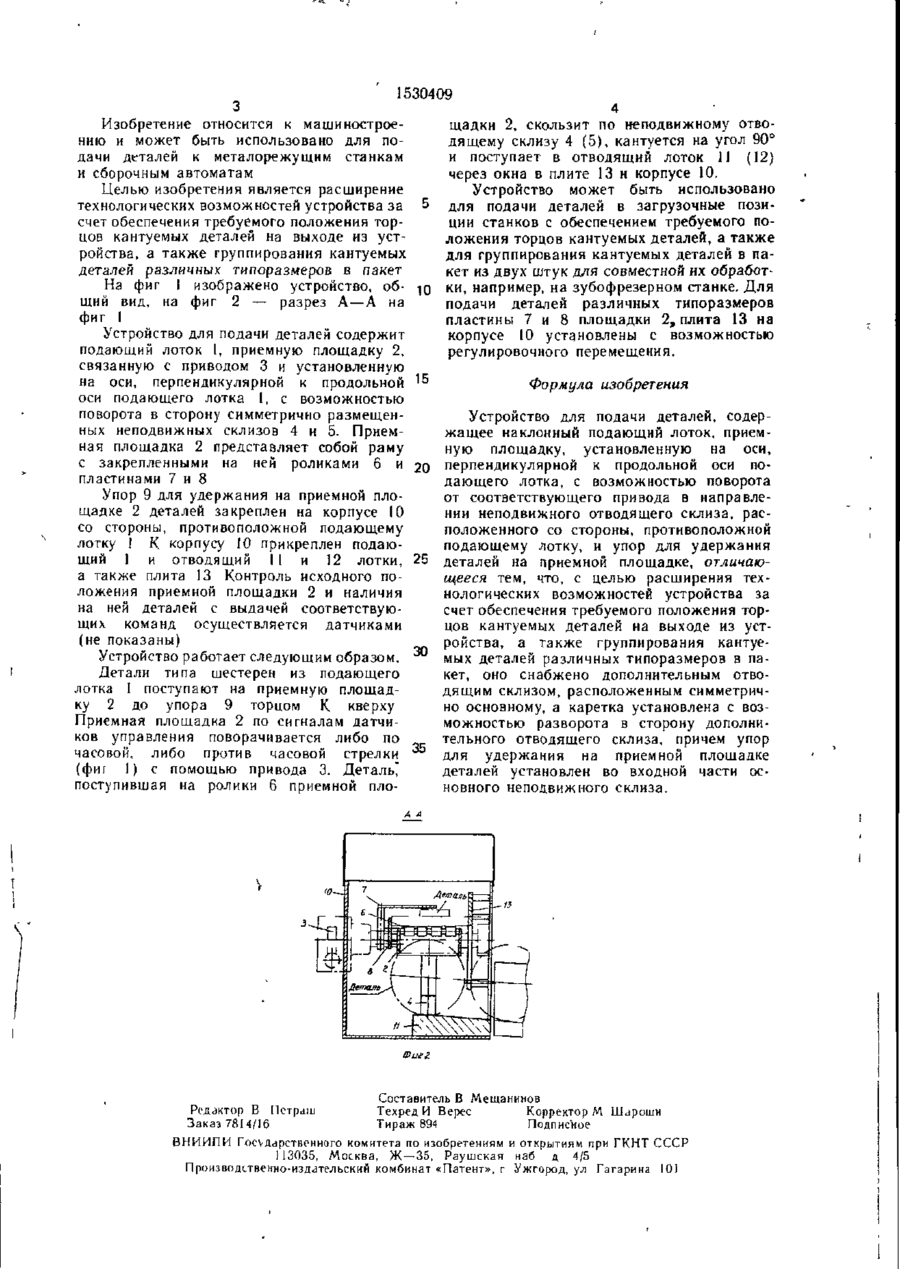

Изобретение относится к машиностроению и может быть использовано для подачи деталей к металлорежущим станкам и сборочным автоматам Целью изобретения является расширение технологических воз можностей устройства за счет группирования кантуемых деталей различных типоразмеров в пакет Детали типа шестерен поступают из подающего лотка 1 на приемную 2 до упора 9 В зависимости от сигнала датчиков площадка 2 поворачивается либо по часовой стрелке, либо против и деталь, скользя по неподвижным склизам 4(5), кантуется на угол 90° и поступает в от водящий лоток 11 (12) Возможно использование устройства для подачи деталей, например, в зубофрезерные станки пакетом из двух деталей Для подачи в зону обработки деталей различных типоразмеров пластины на площадке 2 и плита 13 на корпусе 1 установлены с возмож ностью относительного регулировочного пе ремещення 2 ил О1 СО 1530409 Изобретение относится к машиностроению и может быть использовано для подачи деталей к металорежущим станкам и сборочным автоматам Целью изобретения является расширение технологических возможностей устройства за счет обеспечения требуемого положения торцов кантуемых деталей на выходе из устройства, а также группирования кантуемых деталей различных типоразмеров в пакет На фиг I изображено устройство, общий вид, на фиг 2 — разрез А—А на фиг 1 Устройство для подачи деталей содержит подающий лоток 1, приемную площадку 2, связанную с приводом 3 и установленную на оси, перпендикулярной к продольной оси подающего лотка 1, с возможностью поворота в сторону симметрично размещенных неподвижных склизов 4 и 5. Приемная площадка 2 представляет собой раму с закрепленными на ней роликами 6 и пластинами 7 и 8 Упор 9 для удержания на приемной площадке 2 деталей закреплен на корпусе 10 со стороны, противоположной подающему лотку 1 К корпусу 10 прикреплен подающий 1 и отводящий 11 и 12 лотки, а также плита 13 Контроль исходного положения приемной площадки 2 и наличия на ней деталей с выдачей соответствующих команд осуществляется датчиками (не показаны) Устройство работает следующим образом. Детали типа шестерен из подающего лотка I поступают на приемную площадку 2 до упора 9 торцом К кверху Приемная площадка 2 по сигналам датчиков управления поворачивается либо по часовой, либо против часовой стрелки (фиг I) с помощью привода 3. Деталь" поступившая на ролики 6 приемной пло щадки 2, скользит по неподвижному отводящему склизу 4 (5), кантуется на угол 90° и поступает в отводящий лоток 11 (12) через окна в плите 13 и корпусе 10. Устройство может быть использовано для подачи деталей в загрузочные позиции станков с обеспечением требуемого положения торцов кантуемых деталей, а также для группирования кантуемых деталей в пакет из двух штук для совместной их обработ-,о ки, например, на зубофрезерном станке. Для подачи деталей различных типоразмеров пластины 7 и 8 площадки 2, плита 13 на корпусе 10 установлены с возможностью регулировочного перемещения, 15 Формула изобретения Устройство для подачи деталей, содержащее наклонный подающий лоток, приемную площадку, установленную на оси, 20 перпендикулярной к продольной оси подающего лотка, с возможностью поворота от соответствующего привода в направлении неподвижного отводящего склиза, расположенного со стороны, противоположной подающему лотку, и упор для удержания 25 деталей на приемной площадке, отличающееся тем, что, с целью расширения технологических возможностей устройства за счет обеспечения требуемого положения торцов кантуемых деталей на выходе из устройства, а также группирования кантуемых деталей различных типоразмеров в пакет, оно снабжено дополнительным отводящим склизом, расположенным симметрично основному, а каретка установлена с возможностью разворота в сторону дополни35 тельного отводящего склиза, причем упор для удержания на приемной площадке деталей установлен во входной части основного неподвижного склиза. Фиг г Составитель В Мещанинов Редактор В Пстраш Техред И Верес Корректор М Шароши Тираж 894 Подписное Заказ 7814/16 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж —35, Раушская наб д 4/5 Производственно-издательский комбинат «Патент», г Ужгород, ул Гагарина 101
