Складана тара для малогабаритної хімапаратури

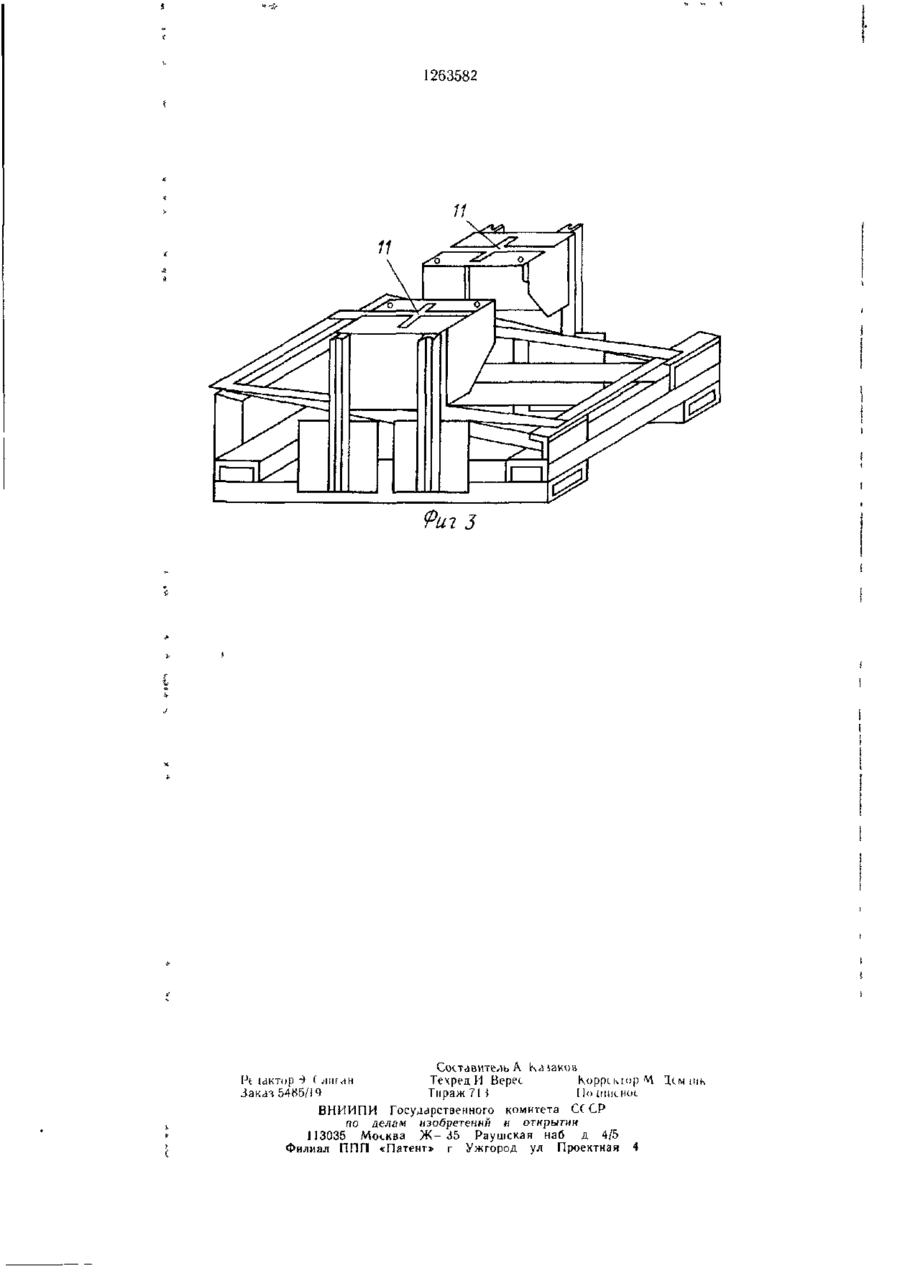

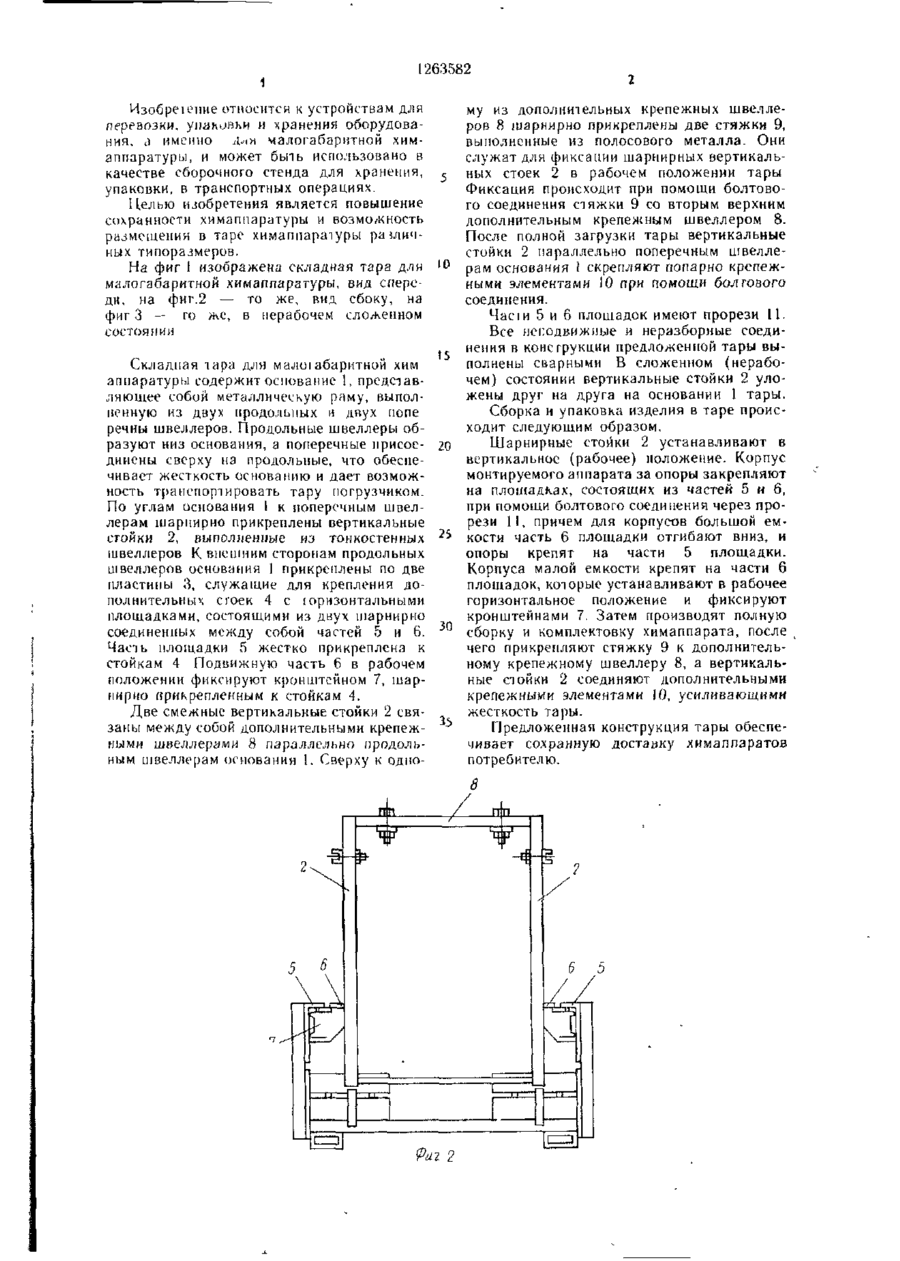

СКЛАДНАЯ ТАРА ДЛЯ МАЛОГАБАРИТНОЙ ХИМАППАРАТУРЫ, содержащая основание и шарнирно смонтирован ные по его углам вертикальные стойки, отличающаяся тем, что, с целью повышения сохранности химаппаратуры и возможности размещения в таре химаппаратуры различных типоразмеров, она снабжена дополнительными стойками, расположенными с двух противоположных сторон основания и имеющими горизонтальные площадки, в каждой из которых выполнена прорезь для крепления химаппаратуры, причем каждая из площадок состоит из двух шарнирно соединенных частей. 00 СП N3 Фиг 1 1263582 1 Изобреіение относится к устройствам для перевозки, упанивьи и хранения оборудования, а именно д^ін малогабаритной химаппаратуры, и может быть использовано в качестве сборочного стенда для хранения, упаковки, в транспортных операциях. Целью изобретения является повышение сохранности химаппаратуры и возможность размещения в таре химаппаратуры раіличных типоразмеров. На фиг I изображена складная тара для 10 малогабаритной химаппаратуры, вид спереди, на фиг.2 — то же, вид сбоку, на фиг 3 — го же, в нерабочем сложенном состоянии му из дополнительных крепежных швеллеров 8 шарлирно прикреплены две стяжки 9, выполненные из полосового металла. Они служат для фиксации шарнирных вертикальных стоек 2 в рабочем положении тары Фиксация происходит при помощи болтового соединения стяжки 9 со вторым верхним дополнительным крепежным швеллером 8. После полной загрузки тары вертикальные стойки 2 параллельно поперечным швеллерам основания 1 скрепляют попарно крепежными элементами 10 при помощи болтового соединения. Часі и 5 и 6 площадок имеют прорези 11. Все неподвижные и неразборные соединения в конструкции предложенной тары вы15 полнены сварными В сложенном (нерабоСкладная тара для малоіабаритной хим чем) состоянии вертикальные стойки 2 улоаппаратуры содержит основание 1, представжены друг на друга на основании 1 тары. ляющее собой металлическую раму, выполСборка и упаковка изделия в таре происненную из двух продольных и двух попе ходит следующим образом. речны швеллеров. Продольные швеллеры образуют низ основания, а поперечные присое- 20 Шарнирные стойки 2 устанавливают в динены сверху на продольные, что обеспевертикальное (рабочее) положение. Корпус чивает жесткость основанию и дает возможмонтируемого аппарата за опоры закрепляют ность транспортировать тару погрузчиком. на площадках, состоящих из частей 5 и б, По углам основания 1 к поперечным швелпри помощи болтового соединения через пролерам шарпирно прикреплены вертикальные рези 11, причем для корпусов большой емстойки 2, выполненные из тонкостенных кости часть 6 площадки отгибают вниз, и швеллеров К внешним сторонам продольных опоры крепят на части 5 площадки. швеллеров основания 1 прикреплены по две Корпуса малой емкости крепят на части 6 пластины 3, служащие для крепления доплощадок, которые устанавливают в рабочее полнительных стоек 4 с юризонтальными горизонтальное положение и фиксируют площадками, состоящими из двух шариирно кронштейнами 7. Затем производят полную соединенных между собой частей 5 и 6. 30 сборку и комплектовку химаппарата, после Част ь площадки 5 жестко прикреплена к чего прикрепляют стяжку 9 к дополнительстойкам 4 Подвижную часть 6 в рабочем ному крепежному швеллеру 8, а вертикальположении фиксируют кронштейном 7, шарные стойки 2 соединяют дополнительными яирмо прикрепленным к стойкам 4. крепежными элементами 10, усиливающими жесткость тары. Две смежные вертикальные стойки 2 свяПредложенная конструкция тары обеспезаны между собой дополнительными крепежчивает сохранную доставку яимаппаратов ными швеллерами 8 параллельно продольпотребителю. ным швеллерам основания t. Сверху к одно _П0. Риг 2 1263582 / і Риг 3 А Pt ыктор-J Слитии Техред И Верес Коррімпр М З а к л 5485/1 9 Тираж 715 По іпииюі. В Н И И П И Государственного комитета С( СР по делам изобретений и открытии 113035 Москва Ж - 3 5 Раушская наб д 4/5 Филиал П П П «Патент» г Ужгород ул Проектная 4 і!
