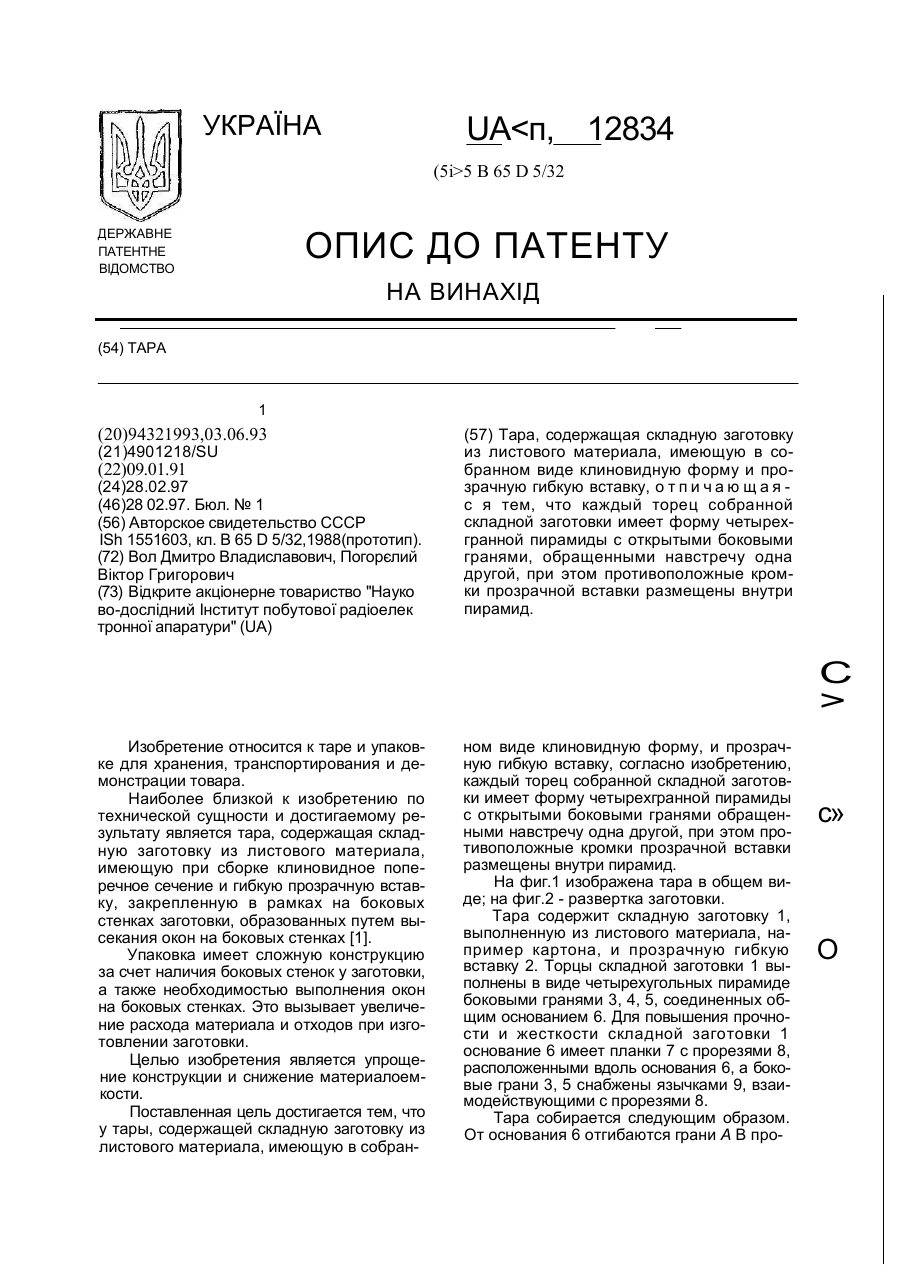

Тара

Тара, содержащая складную заготовку из листового материала, имеющую в собранном виде клиновидную форму и прозрачную гибкую вставку, о т п и ч а ю щ а я с я тем, что каждый торец собранной складной заготовки имеет форму четырехгранной пирамиды с открытыми боковыми гранями, обращенными навстречу одна другой, при этом противоположные кромки прозрачной вставки размещены внутри пирамид. С > Изобретение относится к таре и упаковке для хранения, транспортирования и демонстрации товара. Наиболее близкой к изобретению по технической сущности и достигаемому результату является тара, содержащая складную заготовку из листового материала, имеющую при сборке клиновидное поперечное сечение и гибкую прозрачную вставку, закрепленную в рамках на боковых стенках заготовки, образованных путем высекания окон на боковых стенках [1]. Упаковка имеет сложную конструкцию за счет наличия боковых стенок у заготовки, а также необходимостью выполнения окон на боковых стенках. Это вызывает увеличение расхода материала и отходов при изготовлении заготовки. Целью изобретения является упрощение конструкции и снижение материалоемкости. Поставленная цель достигается тем, что у тары, содержащей складную заготовку из листового материала, имеющую в собран ном виде клиновидную форму, и прозрачную гибкую вставку, согласно изобретению, каждый торец собранной складной заготовки имеет форму четырехгранной пирамиды с открытыми боковыми гранями обращенными навстречу одна другой, при этом противоположные кромки прозрачной вставки размещены внутри пирамид. На фиг.1 изображена тара в общем виде; на фиг.2 - развертка заготовки. Тара содержит складную заготовку 1, выполненную из листового материала, например картона, и прозрачную гибкую вставку 2. Торцы складной заготовки 1 выполнены в виде четырехугольных пирамиде боковыми гранями 3, 4, 5, соединенных общим основанием 6. Для повышения прочности и жесткости складной заготовки 1 основание 6 имеет планки 7 с прорезями 8, расположенными вдоль основания 6, а боковые грани 3, 5 снабжены язычками 9, взаимодействующими с прорезями 8. Тара собирается следующим образом. От основания 6 отгибаются грани А В про с» О r"" 12834 рези 8 попарно вставляются язычки 9 граней 3 или граней 3 и 5, соединенных с гранью 4 В зависимости от этого прозрачная гибкая вставка 2 устанавливается внутрь пирамид либо через торец складной заготовки 1, либо со стороны планки 7. После этого закрывается оставшаяся пара граней 3 или пара граней 3 и 5. Прозрачная гибкая вставка 2 удерживается внутри пирамид за счет сужения граней 10 пирамид от основания к вершине, что вызывает заклинивание вставки 2 между гранями 3 5 пирамид. Для повышения фиксации вставки 2 внутри складной заготовки 1 грани 4 могут иметь наклон навстречу друг другу. В таре за счет заклинивания прозрачной гибкой вставки внутри сужающегося профиля торцевых пирамид достигается надежная фиксация прозрачной вставки, предназначенной для демонстрации товара При этом заготовка выполняется без боковых стенок, что уменьшает маТерилоемкость тары и снижает количество отходов образующихся при вырубке окон для прозрачных элементов. Фиг. 2 Упорядник Замовлення 4085 Техред М Моргентал Коректор М Самборська Тираж Підписне Державне патентне відомство України 254655, ГСП. Київ-53 Львівська пл . 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул.Гагарінз 101
