Промивочний вузол бурового долота

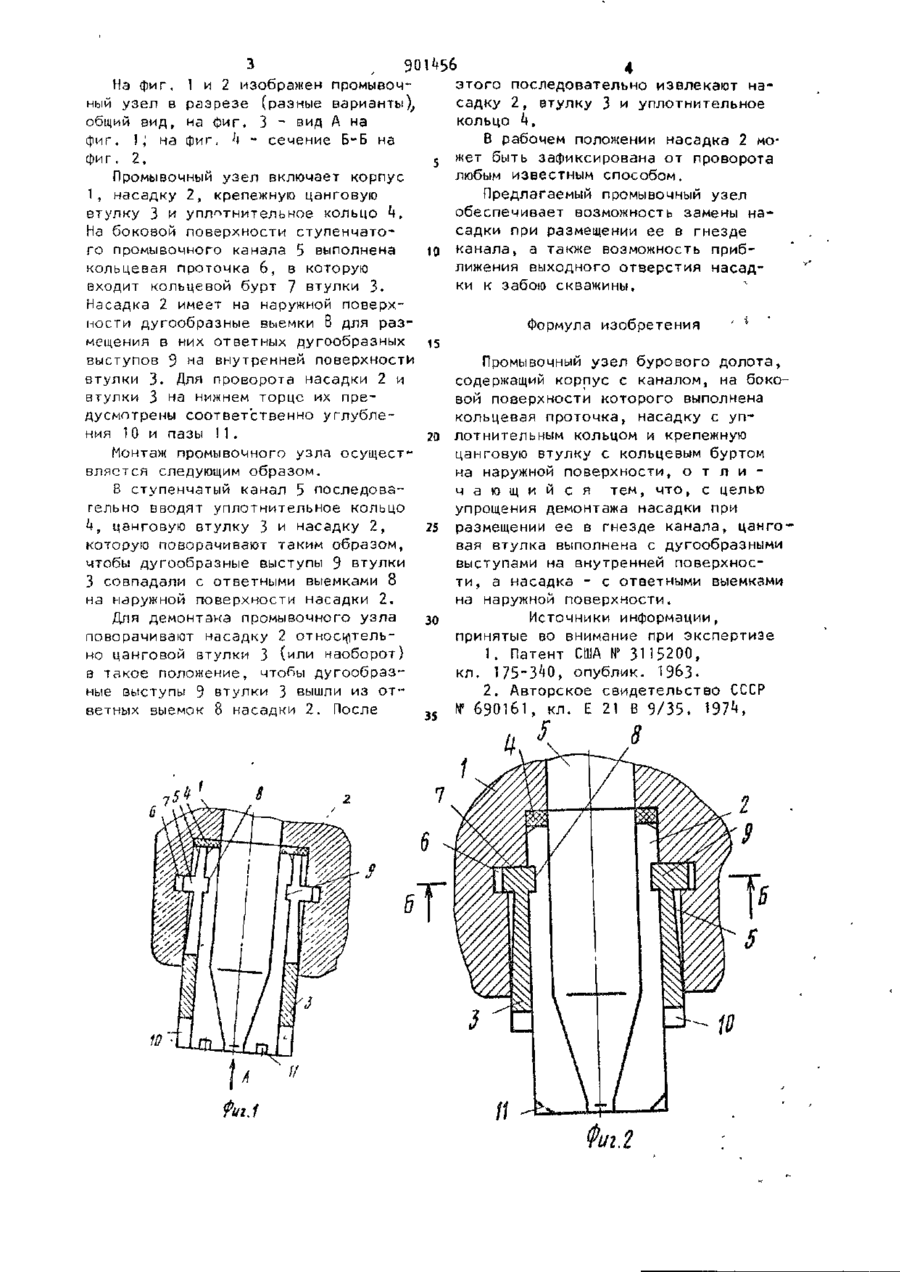

Союз Советских Социалистических Республик (И) К (61) Дополнительное к авт. свнд-ву — (22)3аявлено 30.0Ш (21) 2919561/22-03 с присоединением заявки № (ЬсударствЕннык комитет СССР Е 21 В 10/18 (23)Приоритет ч по делам нзвйретекий н открытий Опубликовано 3001,82 бюллетень №А Дата опубликования описания (72) Авторы изобретения (71) Заявители (51 )м. кл; (53)УДК622.24. .051.55(088.8) 300132 Ю.И.Басанов, Т.А.Илык, В.Н.Матвиевский, А.П.Поросенков, У.Н.Якимчук, П.Г.Китык и (О,С. Мацюрак Дрогобычский долотный завод Министерства химического и нефтяного машиностроения СССР и Специальное конструкторское бюро по долотам Производственного объединения "Куйбышевбурмаш" Министерства химического и нефтяного машиностроения СССР (5*0 ПРОМЫВОЧНЫЙ УЗЕЛ БУРОВОГО ДОЛОТА I Изобретение относится к породоразрушающему инструменту, а именно к их промывочным узлам. Известен промывочный узел бурового долота, включающий корпус с каналом и гнездом, в котором размещена насадка с уплотнительным кольцом и закреплена стопорным разрезным кольцом, установленным в совмещенных кольцевых канавках насадки и гнезда [ 1 ~\. Недостатком этого промывочного уз- 10 ла является малая надежность его в работе.Объясняется это возможностью размыва корпуса до стопорного кольца, что ведет к выпадению всех элементов промывочного узла. Кроме того, учиты- !5 вая незначительную величину захода стопорного кольца в канавки, возможны случаи выдавливания насадок под действием промывочной жидкости. Наб20 людаются также и случаи отламывания концов стопорного кольца, В этом случае промывочный узел становится неразборным. Наиболее близким к предлагаемому по технической сущности и достигаемому результату является промывочный узел бурового долота, содержащий корпус с каналом, на боковой поверхности которого выполнена кольцевая проточка, насадку с уплотнительным кольцом и крепежную цанговую втулку с кольцевым буртом на наружной поверхности f2J. Недостатком этого промывочного узла является сложность демонтажа насадки при размещении ее в специальном гнезде промывочного канала для снижения гидравлических потерь. Цель изобретения - упрощение демонтажа насадки при размещении ее в гнезде канала. Указанная цель достигается тем, что цанговая втулка выполнена с дугообразны -й выступами на внутренї ней поверхности, а насадка - с ответными выемками на наружной поверхности . На фиг, 1 и 2 изображен промывочэтого последовательно извлекают наный узел в разрезе (разные варианты), садку 2, втулку 3 и уплотнительное общий вид, на фиг. 3 - вид А на КОЛЬЦО ^4. фиг, 1; на фиг. ' - сечение Б-Б на t В рабочем положении насадка 2 мофиг, 2. жет быть зафиксирована от проворота любым известным способом. Промывочный узел включает корпус 1, насадку 2, крепежную цанговую Предлагаемый промывочный узел втулку 3 и упл^тнительное кольцо k. обеспечивает возможность замены наНа боковой поверхности ступенчатосадки при размещении ее в гнезде го промывочного канала 5 выполнена канала, а также возможность прибкольцевая проточка 6, в которую лижения выходного отверстия насадвходит кольцевой бурт 7 втулки 3. ки к забою скважины. Насадка 2 имеет на наружной поверхности дугообразные выемки 8 для разФормула изобретения ' * мещения в них ответных дугообразных 15 выступов 9 на внутренней поверхности Промывочный узел бурового долота, втулки 3, Для проворота насадки 2 и содержащий корпус с каналом, на боковтулки 3 на нижнем торце их превой поверхности которого выполнена дусмотрены соответственно углублекольцевая проточка, насадку с уп~ ния 10 и пазы 11. лотнительным кольцом и крепежную 20 цанговую втулку с кольцевым буртом Монтаж промывочного узла осущестна наружной поверхности, о т л и вляется следующим образом. ч а ю щ и й с я тем, что, с целью 8 ступенчатый канал 5 последоваупрощения демонтажа насадки при тельно вводят уплотнительное кольцо 1 ^, цанговую втулку 3 и насадку 2, 25 размещении ее в гнезде канала, цанго вая втулка выполнена с дугообразными которую поворачивают таким образом, выступами на внутренней поверхносчтобы дугообразные выступы 9 втулки ти, а насадка - с ответными выемками 3 совпадали с ответными выемками 8 на наружной поверхности, на наружной поверхности насадки 2. Для демонтама промывочного узла поворачивают насадку 2 относительно цанговой втулки 3 (или наоборот) в такое положение, чтобы дугообразные выступы 9 втулки 3 вышли из ответных выемок 8 насадки 2. После S з о Источники информации, принятые во внимание при экспертизе 1. Патент США № 3115200, кл. 175-3^0, опублик. 19632. Авторское свидетельство СССР № 690161, кл. Е 21 В 9/35, 1 901^56 Фиг Л Составитель Н.Панин Редактор Ю.Ковач Техред м. Реивес Корректор А.Дзятко Заказ 12322/32 Тираж 623 Подписное 8НИИПИ Государственного комитета СССР по делам изобретений и открытий 113035» Москва,Ж—35« Раушская наб.,д.^/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная,
