Конічна шарошка бурового долота

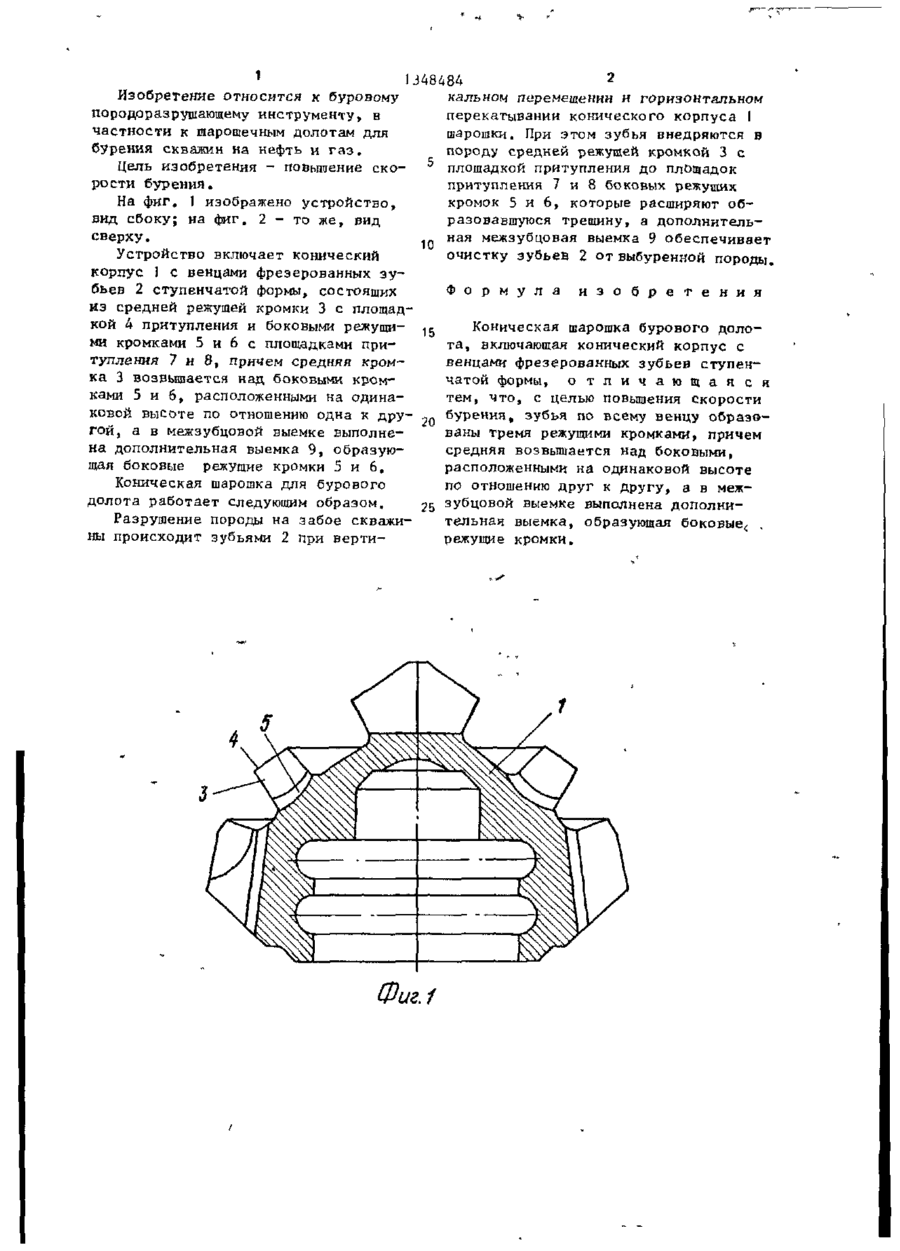

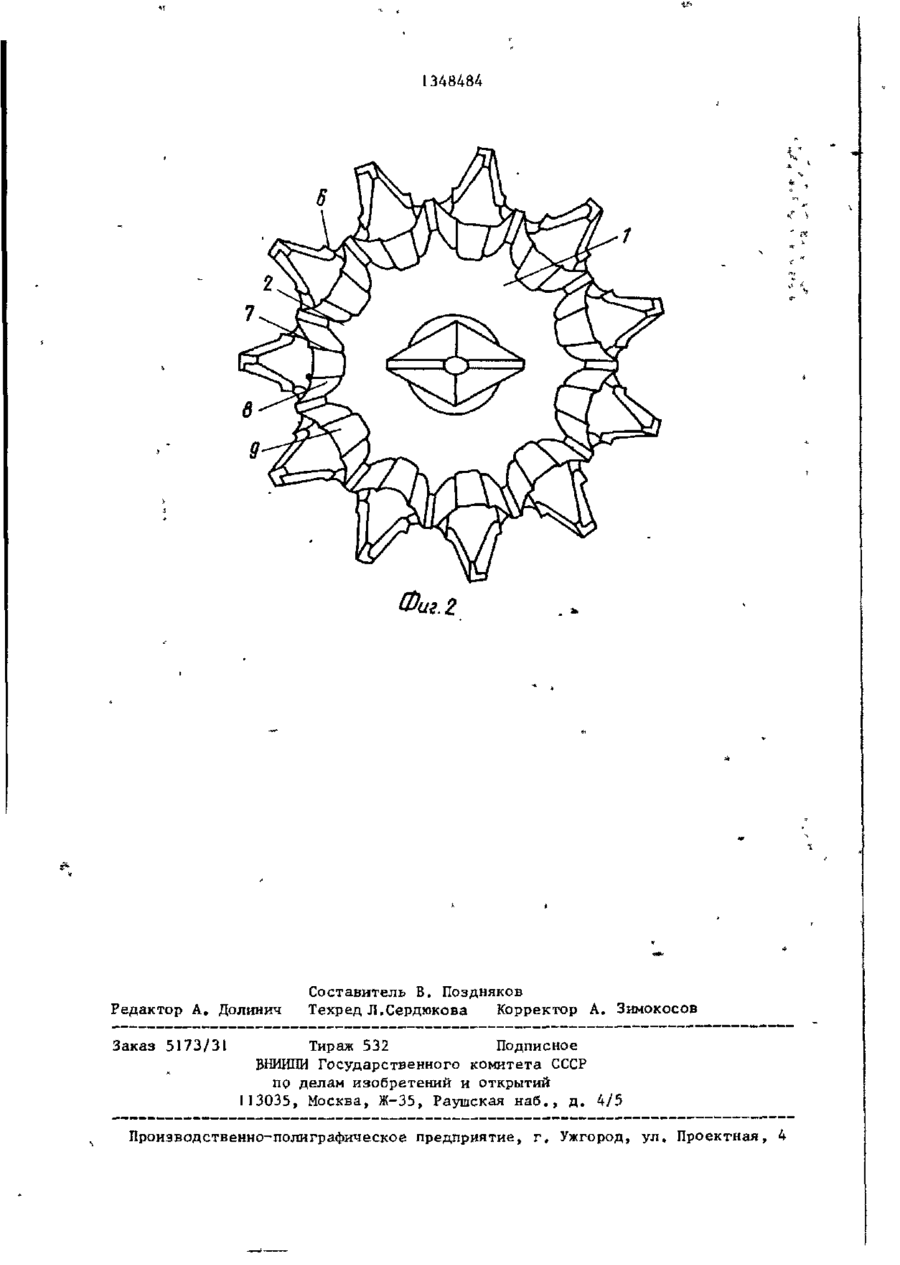

Изобретение относится к буровым породоразрушающим инструментам и позволяет повысить скорость бурения. Шарошка включает конический корпус I с венцами фрезерованных зубьев 2 ступенчатой формы. Зубья по всему венцу образованы тремя режущими кромками (РК), причем средняя возвышается над боковыми 6 S имеющими одинаковую высо™ ту е В межзубцовой выемке выполнена дополнительная выемка 9 S образующая боковые РК 6„ При вертикальном и горизонтальном перемещениях корпуса 1 зубья 2 внедряются в породу средней РК с площадкой притупления до площадок 7, 8 РК 6. РК 6 расширяют образовавшуюся трепщчу, а выемка 9 обеспечивает очистку зубьев 2 от выбуренной породы. 2 ил. 30 X) 1 Изобретение относится к буровому породоразрушающему инструменту, в частности к шарошечным долотам для бурения скважин на нефть и газ. Цель изобретения - повышение скорости бурения. На фиг. 1 изображено устройство, вид сбоку; на фиг, 2 - то же, вид сверху. Устройство включает конический корпус ] с венцами фрезерованных зубьев 2 ступенчатой формы, состоящих из средней режущей кромки 3 с площад кой 4 притупления и боковыми режущими кромками 5 и 6 с площадками притупления 7 и 8, причем средняя кромка 3 возвышается над боковыми кромками 5 и 6, расположенными на одинаковой высоте по отношению одна к другой, а в межзубцовой выемке выполнена дополнительная выемка 9, образующая боковые режущие кромки 5 и 6. Коническая шарошка для бурового долота работает следующим образом. Разрушение породы на забое скважины происходит зубьями 2 при верти 348484 2 кальном перемещении и горизонтальном перекатывании конического корпуса I шарошки. При этом зубья внедряются в породу средней режущей кромкой 3 с площадкой притупления до площадок притупления 7 и 8 боковых режущих кромок 5 и 6, которые расширяют образовавшуюся трещину, а дополнительная межзубцовая выемка 9 обеспечивает 10 очистку зубьев 2 от выбуренной породы. Ф о р м у л а и з о б р е т е н и я Коническая шарошка бурового долота, включающая конический корпус с венцами фрезерованных зубьев ступенчатой формы, о т л и ч а ю щ а я ся тем, что, с целью повышения скорости 2 0 бурения, зубья по всему венцу образованы тремя режущими кромками, причем средняя возвышается над боковыми, расположенными на одинаковой высоте по отношению друг к другу, а в меж25 зубцовой выемке выполнена дополнительная выемка, образующая боковые,, режущие кромки. 15 4 Фиг./ 348484 в Фиг. 2 Редактор А. Долинич Заказ 5173/31 Составитель В. Поздняков Техред Л.Сердюкова Корректор А. Зимокосов Тираж 532 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
