Муфта пальцева

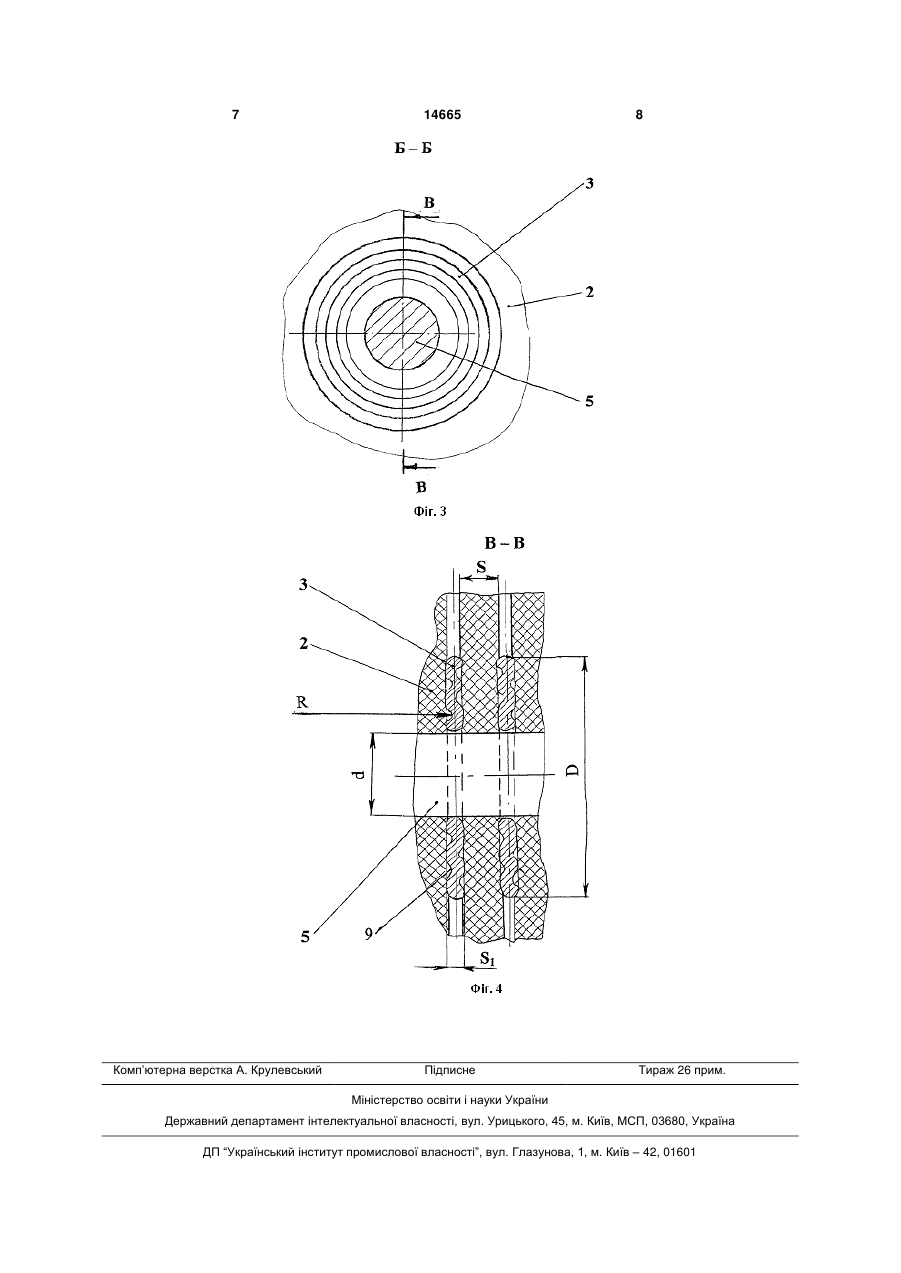

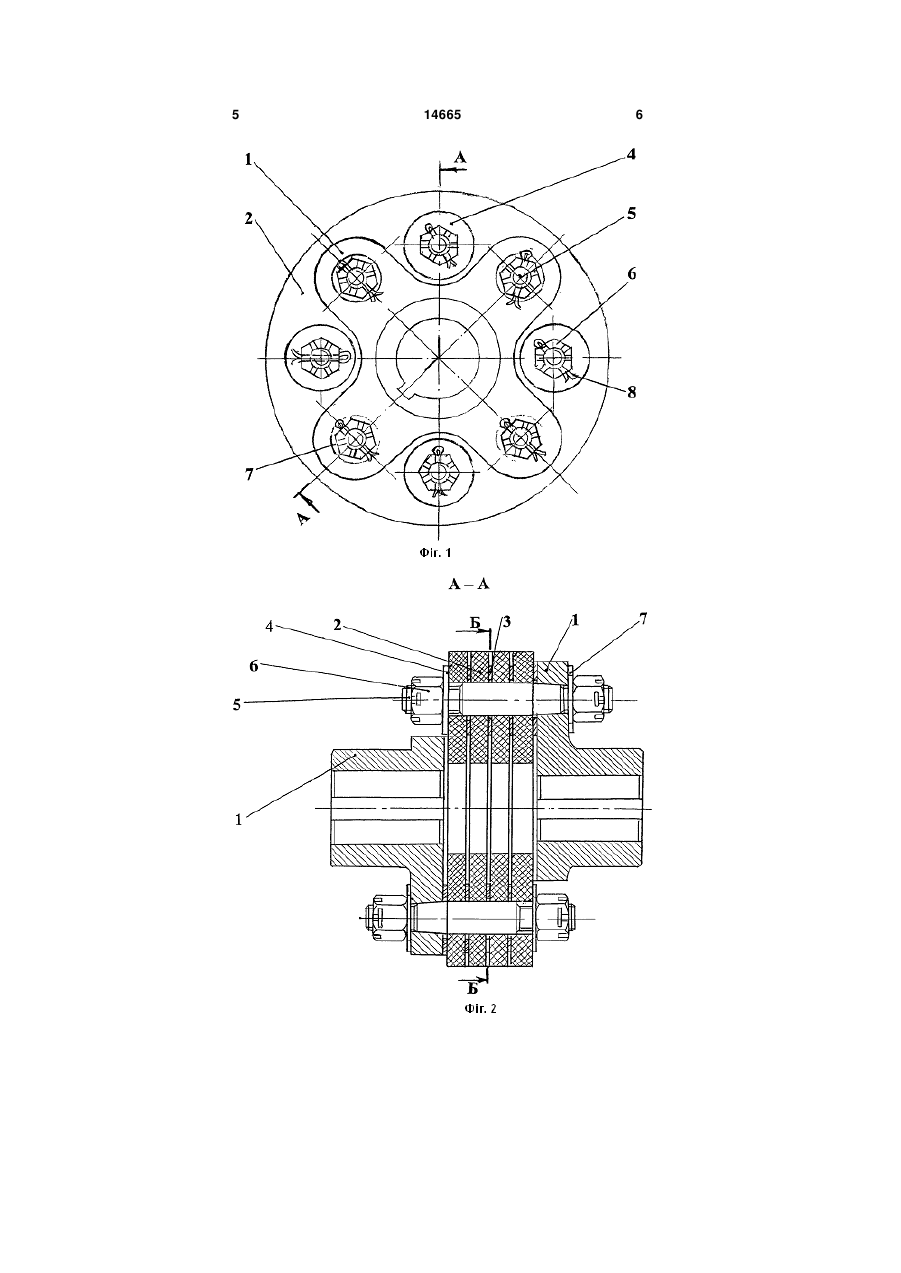

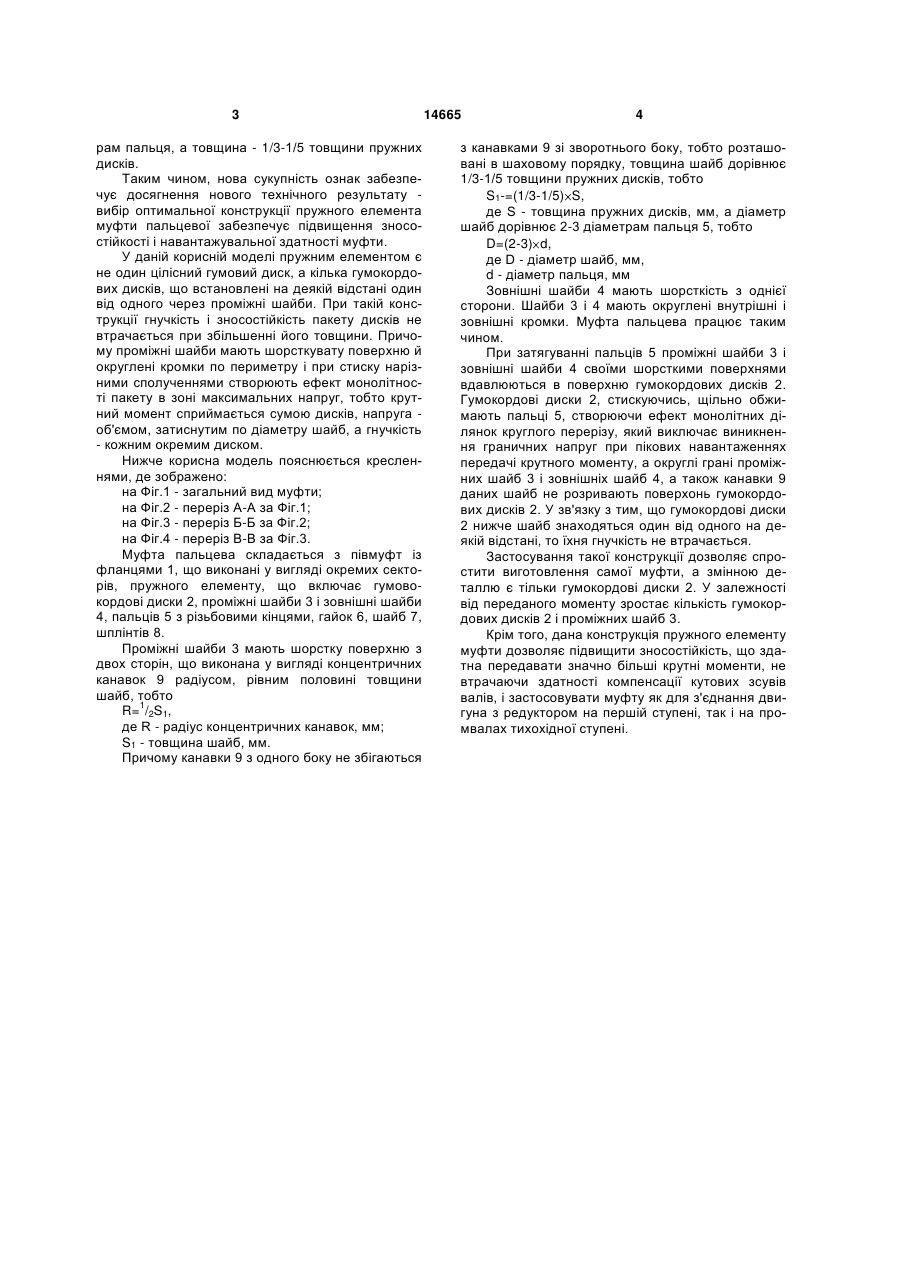

1. Муфта пальцева, що містить дві півмуфти, яка відрізняється тим, що містить пружний елемент, виконаний з гумокордових дисків, між якими 3 рам пальця, а товщина - 1/3-1/5 товщини пружних дисків. Таким чином, нова сукупність ознак забезпечує досягнення нового технічного результату вибір оптимальної конструкції пружного елемента муфти пальцевої забезпечує підвищення зносостійкості і навантажувальної здатності муфти. У даній корисній моделі пружним елементом є не один цілісний гумовий диск, а кілька гумокордових дисків, що встановлені на деякій відстані один від одного через проміжні шайби. При такій конструкції гнучкість і зносостійкість пакету дисків не втрачається при збільшенні його товщини. Причому проміжні шайби мають шорсткувату поверхню й округлені кромки по периметру і при стиску нарізними сполученнями створюють ефект монолітності пакету в зоні максимальних напруг, тобто крутний момент сприймається сумою дисків, напруга об'ємом, затиснутим по діаметру шайб, а гнучкість - кожним окремим диском. Нижче корисна модель пояснюється кресленнями, де зображено: на Фіг.1 - загальний вид муфти; на Фіг.2 - переріз А-А за Фіг.1; на Фіг.3 - переріз Б-Б за Фіг.2; на Фіг.4 - переріз В-В за Фіг.3. Муфта пальцева складається з півмуфт із фланцями 1, що виконані у вигляді окремих секторів, пружного елементу, що включає гумовокордові диски 2, проміжні шайби 3 і зовнішні шайби 4, пальців 5 з різьбовими кінцями, гайок 6, шайб 7, шплінтів 8. Проміжні шайби 3 мають шорстку поверхню з двох сторін, що виконана у вигляді концентричних канавок 9 радіусом, рівним половині товщини шайб, тобто R=1/2S1, де R - радіус концентричних канавок, мм; S1 - товщина шайб, мм. Причому канавки 9 з одного боку не збігаються 14665 4 з канавками 9 зі зворотнього боку, тобто розташовані в шаховому порядку, товщина шайб дорівнює 1/3-1/5 товщини пружних дисків, тобто S1-=(1/3-1/5) S, де S - товщина пружних дисків, мм, а діаметр шайб дорівнює 2-3 діаметрам пальця 5, тобто D=(2-3) d, де D - діаметр шайб, мм, d - діаметр пальця, мм Зовнішні шайби 4 мають шорсткість з однієї сторони. Шайби 3 і 4 мають округлені внутрішні і зовнішні кромки. Муфта пальцева працює таким чином. При затягуванні пальців 5 проміжні шайби 3 і зовнішні шайби 4 своїми шорсткими поверхнями вдавлюються в поверхню гумокордових дисків 2. Гумокордові диски 2, стискуючись, щільно обжимають пальці 5, створюючи ефект монолітних ділянок круглого перерізу, який виключає виникнення граничних напруг при пікових навантаженнях передачі крутного моменту, а округлі грані проміжних шайб 3 і зовнішніх шайб 4, а також канавки 9 даних шайб не розривають поверхонь гумокордових дисків 2. У зв'язку з тим, що гумокордові диски 2 нижче шайб знаходяться один від одного на деякій відстані, то їхня гнучкість не втрачається. Застосування такої конструкції дозволяє спростити виготовлення самої муфти, а змінною деталлю є тільки гумокордові диски 2. У залежності від переданого моменту зростає кількість гумокордових дисків 2 і проміжних шайб 3. Крім того, дана конструкція пружного елементу муфти дозволяє підвищити зносостійкість, що здатна передавати значно більші крутні моменти, не втрачаючи здатності компенсації кутових зсувів валів, і застосовувати муфту як для з'єднання двигуна з редуктором на першій ступені, так і на промвалах тихохідної ступені. 5 14665 6 7 Комп’ютерна верстка А. Крулевський 14665 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
