Знімна ізоляційна вишка контактної мережі

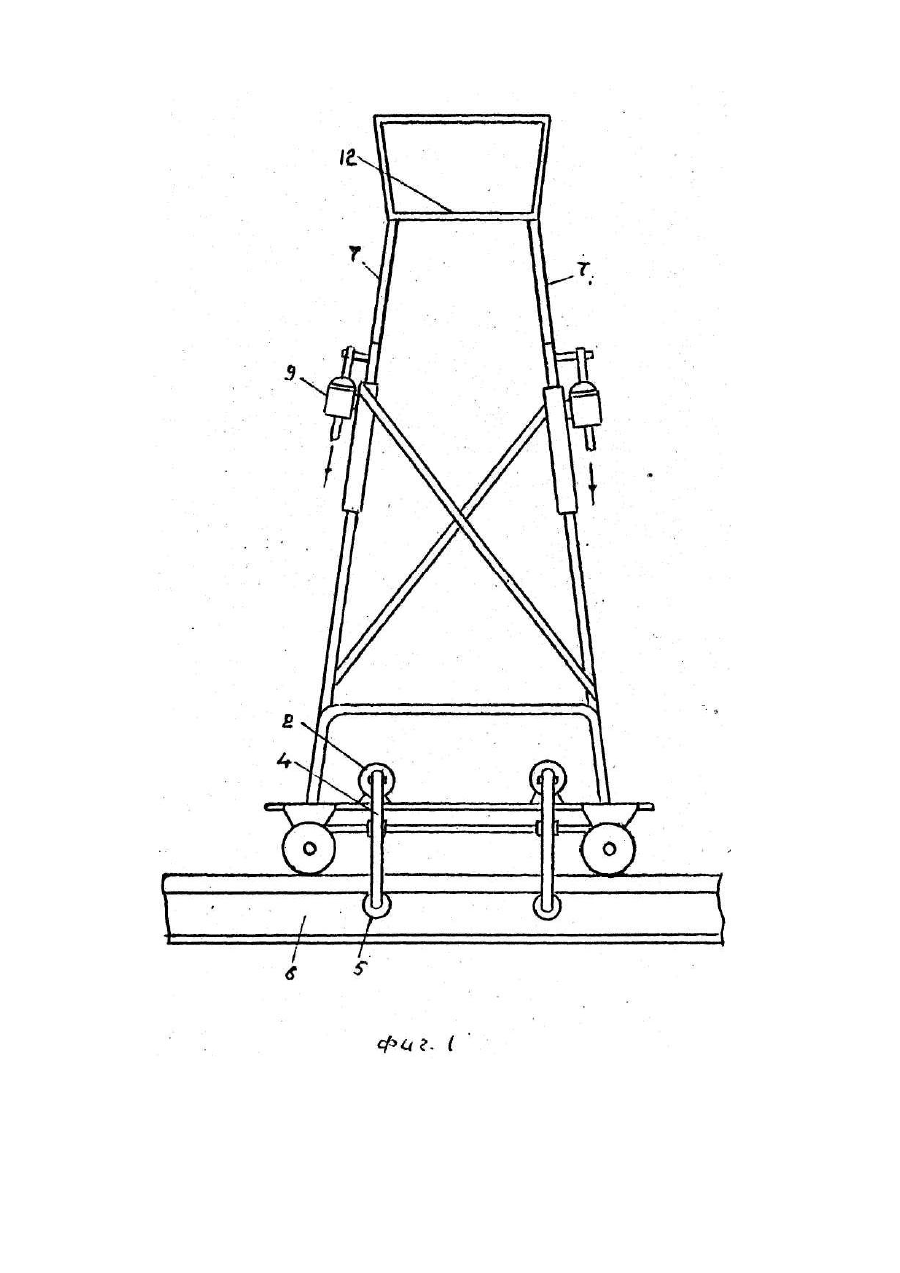

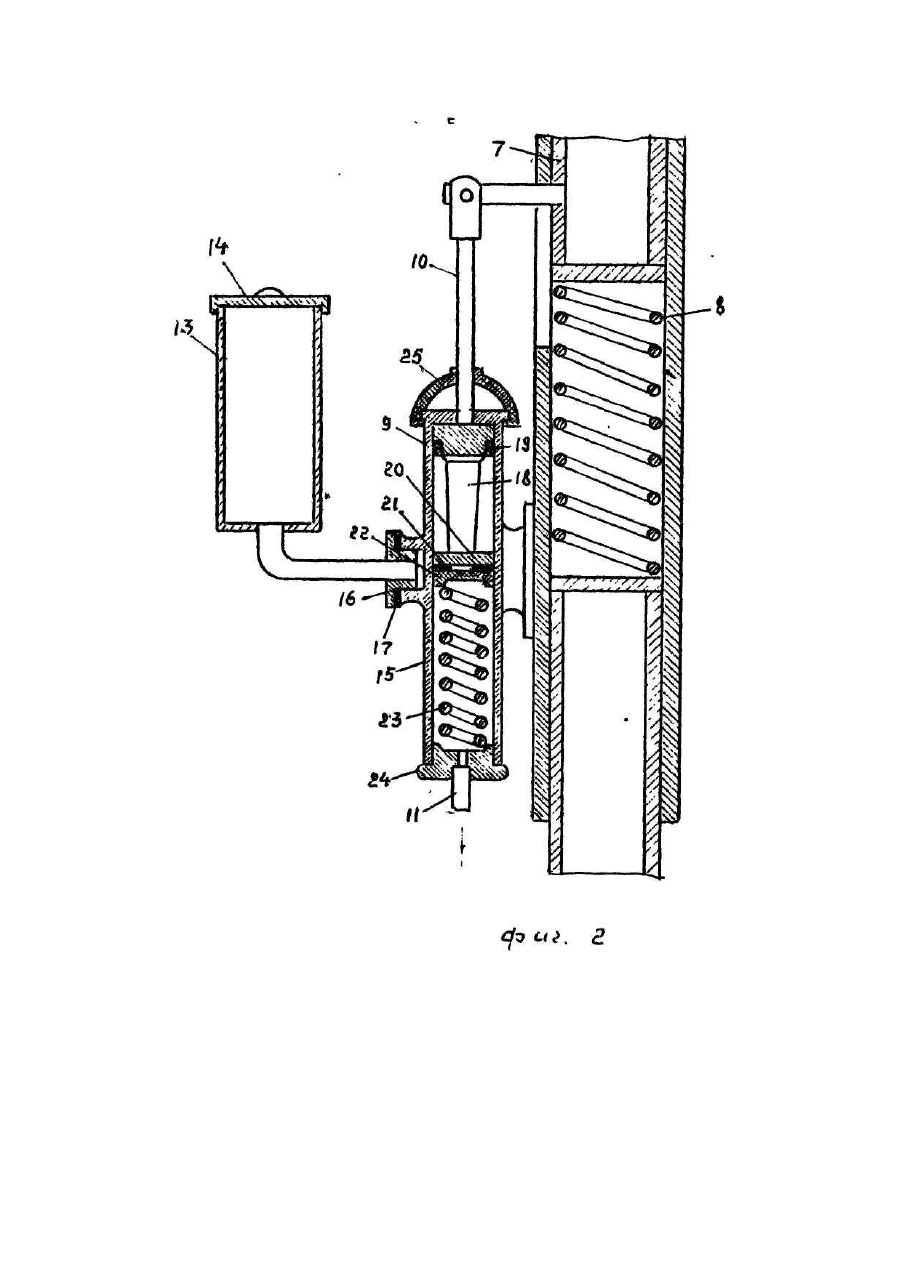

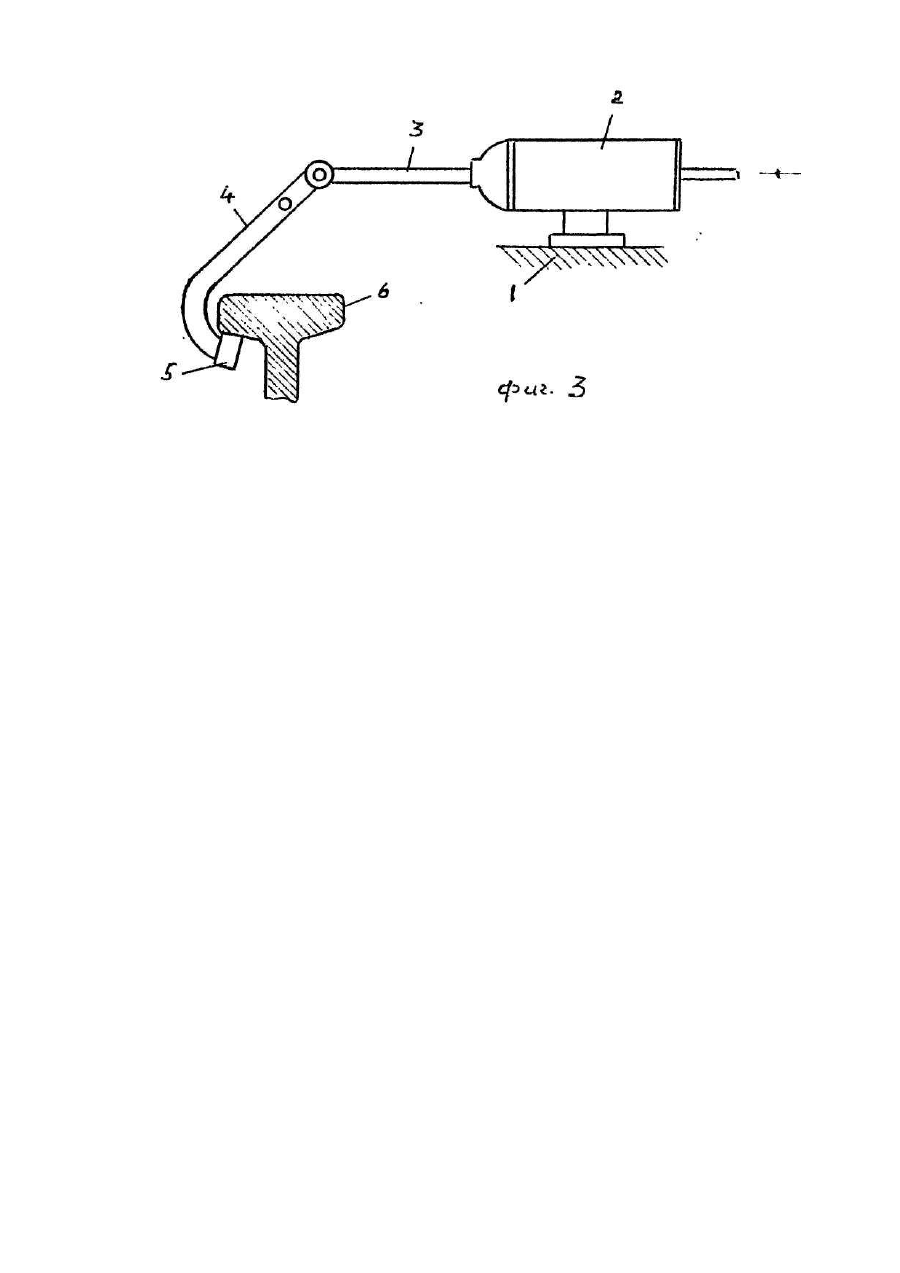

Изобретение относится к электрическим железным дорогам, а именно к устройствам для проведения ремонтных работ на контактной сети. Известна съемная изолирующая вышка контактной сети (патент ФРГ № 1765220, кл. В 60 М 1/10, 1972 г.), содержащая основание, расположенные на нем захваты с Г-образными рычагами и роликами на концах, изолирующий пояс со стойками и рабочей площадкой в верхней части. Недостаток известной съемной изолирующей вышки контактной сети заключается в том, что для предотвращения ее от опрокидывания она закрепляется вручную захватами за рельс, при этом перемещение вышки на стрелках и в кривых, а также в зимних условиях, когда рельсы занесены снегом, с электромонтерами в рабочей площадке, невозможно. В основу изобретения поставлена задача усовершенствования съемной изолирующей вышки контактной сети, в которой применена гидравлическая система захвата, а вышка выполнена из двух частей. Обеспечивается закрепление основания вышки за ходовые рельсы с возможностью перемещения с электромонтерами в рабочей площадке и за счет этого повышается безопасность работ. Поставленная задача решается тем. что в съемной изолирующей вышке контактной сети, содержащей основание, расположенные на нем захваты с Г-образными рычагами и роликами на концах, изолирующий пояс со стойками и рабочей площадкой в верхней части, согласно изобретению, стойки выполнены разъемными, соединены телескопически и подпружинены, а вышка снабжена главными и рабочими гидроцилиндрами, причем штоки рабочих гидроцилиндров связаны шарнирно с Г-образными рычагами, а их рабочие полости связаны с рабочими лопостями соответствующих главных гидроцилиндров, установленных неподвижно на стойках нижней части, штоки которых связаны со стойками верхней части. Причино-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается втом, что стойки вышки выполнены разъемными, соединены телескопически и подпружинены, а вышка снабжена главными и рабочими гидроцилиндрами, причем штоки рабочих гидроцилиндров связаны шарнирно с Г-образными рычагами, а их рабочие полости связаны с рабочими полостями соответствующих главных гидроцилиндров, установленных неподвижно на стойках нижней части, штоки которых связаны со стойками верхней части. Этим обеспечивается технический результат закрепление основания вышки за ходовые рельсы с возможностью перемещения с электромонтерами в рабочей площадке и за счет этого повышается безопасность работ. На фиг. 1 представлена вышка, общий вид; на фиг. 2 - вид на разъемную стойку с главным гидроцилиндром в разрезе; на фиг. 3 - основание вышки с рабочим гидроцилиндром. Съемная изолирующая вышка контактной сети включает в себя основание 1 с установленными на нем захватами, включающими рабочие гидроцилиндры 2 со штоками 3, связанные шарнирно с Г-образными рычагами. На концах рычагов 4 установлены ролики 5, которые в рабочем положении заводятся под головку ходовых рельсов 6, Стойки 7 изолирующего пояса выполнены разъемными, соединены телескопически и подрессорены пружинами 8. На нижней части каждой разъемной стойки 7 закреплен главный гидроцилиндр 9, шток 10 которого связан с верхней частью стойки 7. Главные гидроцилиндры 9 связаны с рабочими гидроцилиндрами гидроприводами 11, В верхней части изолирующего пояса со стойками 7 расположена рабочая площадка 12. Главные гидроцилиндры 9 связаны с бачками 13 из полупрозрачной пластмассы. Пластмассовая крышка 14 каждого бачка имеет по два отверстия для сообщения с атмосферой. Бачки 13 крепятся к корпусам 15 главных гидроцилиндров 9 с помощью штуцеров 16 и уплотнительных прокладок 17. Через отверстие в штуцере 16 рабочая жидкость из бачка 13 самотеком поступает в корпус 15 главного цилиндра. Внутри каждого гидроцилиндра 9 находится поршень 18, который изготавливается из цинкового сплава, с уплотнительной манжетой 19, препятствующей вытеканию рабочей жидкости из цилиндра. В головке 20 поршня имеется шесть отверстий, прикрытых клапаном 21 и внутренней манжетой 22. Пружина 23 прижимает манжету 22 к головке 20 поршня. Другой конец пружины 23 упирается в торец резьбового штуцера 24, закрывающего внутреннюю полость главного гидроцилиндра. Для предохранения гидроцилиндра от попадания пыли и влаги служит защитный резиновый колпак 25. Съемная изолирующая вышка работает следующим образом. При подъеме электромонтеров в рабочую площадку 12, под действием их массы, верхняя часть изолирующего пояса со стойками 7 перемещается вниз вместе со штоками 10 главных гидроцилимдров 9. Штоки 10 перемещаются вниз совместно с поршнями 18. В результате манжеты 22 перекрывают перепускные отверстия бачков 13. Внутри гидроцилиндров 9 создается давление и рабочая жидкость подается в рабочие гидроцилиндры 2, штоки которых, перемещаясь, переводят Г-образные рычаги 4 с роликами 5 в зацепление с ходовыми рельсами 6. Наличие роликов 5 с возможностью вращения позволяет переместить съемную вышку при нахождении захватов в рабочем положении. При удалении электромонтеров со съемной вышки, под действием пружин, гидросистема с захватами возвращается в исходное положение. При изготовлении лестниц и раскосов из стеклопластиковых труб применять балластные грузы (56 кг) для устойчивости вышки нет необходимости, поэтому увеличение массы вышки за счет добавления элементов закрепления ее за ходовые рельсы (порядка 20 кг) не скажется на увеличении нагрузки на электромонтеров при установке и снятии вышки с ходовых рельс.
