Пристрій для підйому та транспортування носилкових хворих

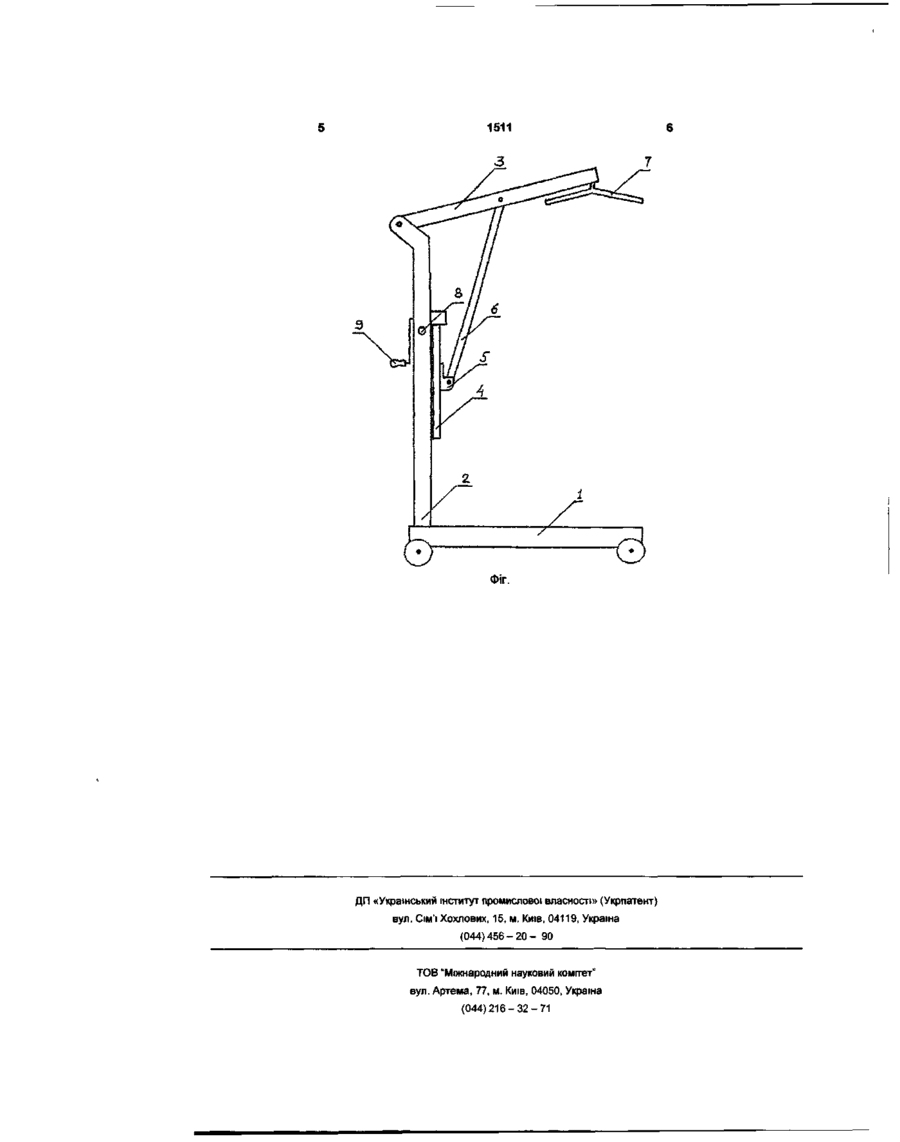

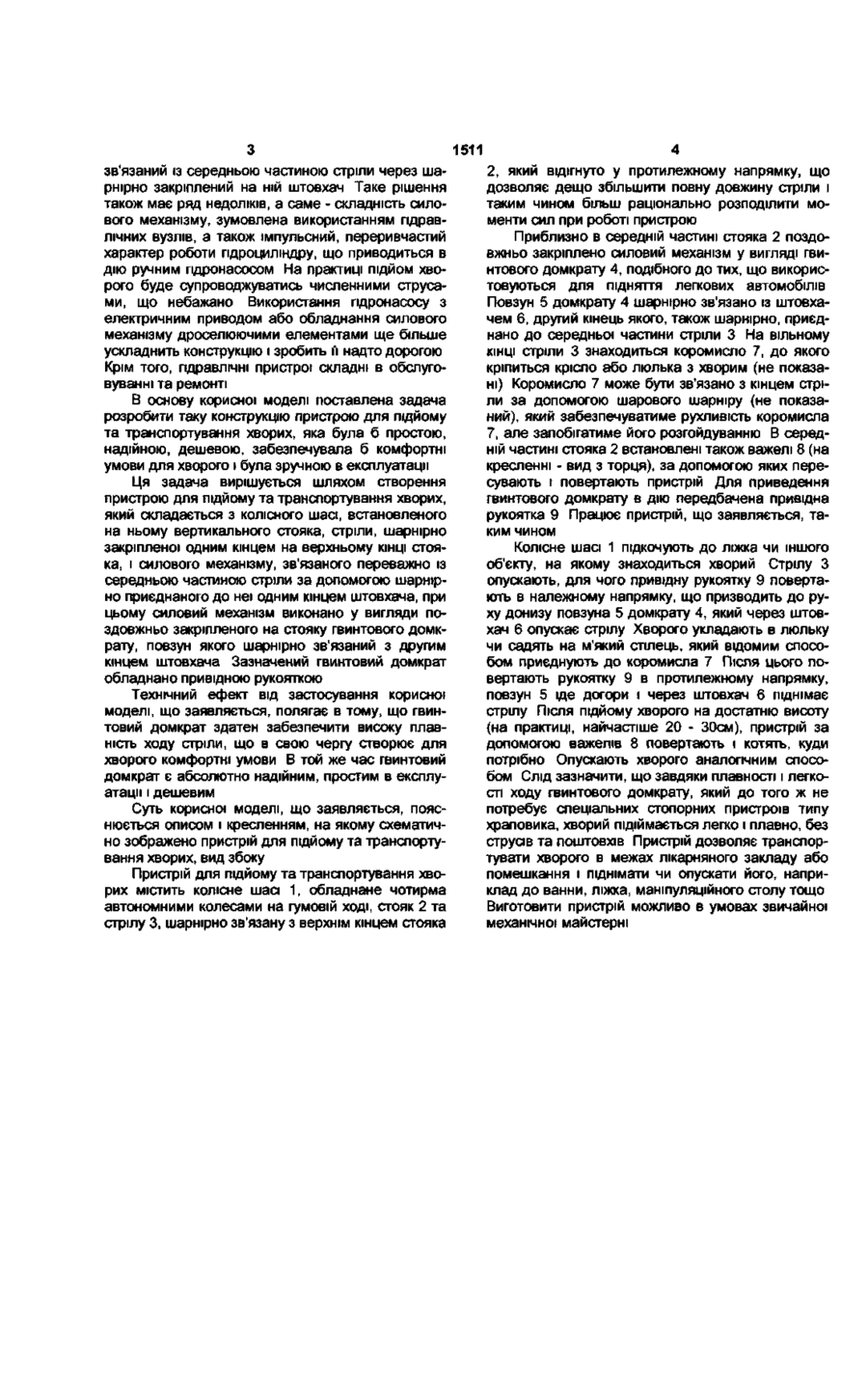

1 Пристрій для підйому та транспортування носилкових хворих, що містить колісне шасі, встановлений на ньому вертикальний стояк, стрілу, шарнірно закріплену одним кінцем на верхньому КІНЦІ стояка, та силовий механізм, зв'язаний переважно із середньою частиною стріли за допомогою шарнірно приєднаного до неї одним кінцем штовхача, який відрізняється тим, що силовий механізм виконано у вигляді поздовжньо закріпленого на стояку гвинтового домкрата, повзун якого зв'язаний з другим кінцем штовхача 2 Пристрій за п 1, який відрізняється тим, що гвинтовий домкрат обладнано поворотною привідною рукояткою Об'єкт корисної моделі, що заявляється, відноситься до допоміжного лікарняного обладнання і може бути використаним в умовах стаціонару або в побутових умовах для підйому та транспортування в межах приміщення хворих, які не мають змоги пересуватись самостійно Пристрої такого призначення повинні відповідати певним вимогам, серед яких в першу чергу слід зазначити повну безпечність та комфортність для хворого, можливість вільного маніпулювання хворим, що знаходиться на пристрої, без завдання йому незручностей, можливість транспортувати хворого в різних положеннях (сидячи, лежачи, напівлежачи) Крім того, пристрій має бути конструктивно простим і зручним в експлуатації та обслуговуванні, маневреним, легким та компактним, а також недорогим В патенті на винахід Російської Федерації № 2064788, Мкл6 A61G7/10, описано пристрій, за допомогою якого хворого можна транспортувати з ліжка до ванни і опускати в неї Пристрій складається з колісного шасі, рухомої платформи на рейках із сидінням, двох ходових гвинтів, редуктора, ланцюгової передачі, зубчастих рейок та рухомої рами з системою противаг в нижній частині шасі Описаний пристрій є надзвичайно громіздким та складним, його експлуатація вимагає значної фізичної сили, а функціональні можливості обмежені лише зазначеною процедурою - опусканням хворого до ванни Більш раціональну і функціонально зручну конструкцію має пристрій для підйому і транспор тування хворих, розкритий в патентній заявці № 2260751 GB Він також містить колісне шасі, на якому встановлена Г - подібна конструкція, що складається з вертикального стояка та консольно закріпленої на ньому балки Крім того, на стояку змонтовано силовий механізм у вигляді ручної лебідки, трос від якої проходить через систему роликів і завершується зчіпним пристроєм на КІНЦІ балки Описана конструкція фактично являє собою рухомий підйомний кран, до якого чіпляють крісло чи люльку з хворим До недоліків такого рішення слід віднести використання тросової системи, яка не забезпечує повної безпеки при транспортуванні хворого у зв'язку із наявністю таких завщомо ненадійних вузлів, як місце з'єднання тросу із зчіпним пристроєм, та храповий механізм редуктора лебідки Крім того, люлька з хворим має тенденцію до розгойдування, що незручно для хворого та персоналу, а також спричиняє до послаблення тросу Прототипом пристрою, що заявляється, слід з нашої точки зору, вважати пристрій для підйому та транспортування хворих, в цілому подібний до описаного вище і наведений в каталозі фірми "Майра" "Кресла - коляски и средства реабилитации" crop 26, Лифт - подъемник, изделие 1 210 Цей пристрій також містить колісне шасі, встановлений на ньому стояк та стрілу, шарнірно зв'язану одним кінцем з верхнім кінцем стояка Силовий механізм виконано у вигляді гідроциліндру з насосом При цьому гідроциліндр одним кінцем шарнірно закріплено до стояку, а його поршень ю 1511 зв'язаний із середньою частиною стріли через шарнірно закріплений на ній штовхач Таке рішення також має ряд недоліків, а саме - складність силового механізму, зумовлена використанням гідравлічних вузлів, а також імпульсний, переривчастий характер роботи гідроциліндру, що приводиться в дію ручним гідронасосом На практиці підйом хворого буде супроводжуватись численними струсами, що небажано Використання гідронасосу з електричним приводом або обладнання силового механізму дроселюючими елементами ще більше ускладнить конструкцію і зробить ґі надто дорогою Крім того, гідравлічні пристрої складні в обслуговуванні та ремонті В основу корисної моделі поставлена задача розробити таку конструкцію пристрою для підйому та транспортування хворих, яка була б простою, надійною, дешевою, забезпечувала б комфортні умови для хворого і була зручною в експлуатації Ця задача вирішується шляхом створення пристрою для підйому та транспортування хворих, який складається з колісного шасі, встановленого на ньому вертикального стояка, стріли, шарнірно закріпленої одним кінцем на верхньому КІНЦІ стояка, і силового механізму, зв'язаного переважно із середньою частиною стріли за допомогою шарнірно приєднаного до неї одним кінцем штовхача, при цьому силовий механізм виконано у вигляди поздовжньо закріпленого на стояку гвинтового домкрату, повзун якого шарнірно зв'язаний з другим кінцем штовхача Зазначений гвинтовий домкрат обладнано привідною рукояткою Технічний ефект від застосування корисної моделі, що заявляється, полягає в тому, що гвинтовий домкрат здатен забезпечити високу плавність ходу стріли, що в свою чергу створює для хворого комфортні умови В той же час гвинтовий домкрат є абсолютно надійним, простим в експлуатації і дешевим Суть корисної моделі, що заявляється, пояснюється описом і кресленням, на якому схематично зображено пристрій для підйому та транспортування хворих, вид збоку Пристрій для підйому та транспортування хворих містить колісне шасі 1, обладнане чотирма автономними колесами на гумовій ході, стояк 2 та стрілу 3, шарнірно зв'язану з верхнім кінцем стояка 2, який відігнуто у протилежному напрямку, що дозволяє дещо збільшити повну довжину стріли і таким чином більш раціонально розподілити моменти сил при роботі пристрою Приблизно в середній частині стояка 2 поздовжньо закріплено силовий механізм у вигляді гвинтового домкрату 4, подібного до тих, що використовуються для підняття легкових автомобілів Повзун 5 домкрату 4 шарнірно зв'язано із штовхачем 6, другий кінець якого, також шарнірно, приєднано до середньої частини стріли 3 На вільному КІНЦІ стріли 3 знаходиться коромисло 7, до якого кріпиться крісло або люлька з хворим (не показані) Коромисло 7 може бути зв'язано з кінцем стріли за допомогою шарового шарніру (не показаний), який забезпечуватиме рухливість коромисла 7, але запобігатиме його розгойдуванню В середній частині стояка 2 встановлені також важелі 8 (на кресленні - вид з торця), за допомогою яких пересувають і повертають пристрій Для приведення гвинтового домкрату в дію передбачена привідна рукоятка 9 Працює пристрій, що заявляється, таким чином Колісне шасі 1 підкочують до ліжка чи іншого об'єкту, на якому знаходиться хворий Стрілу З опускають, для чого привідну рукоятку 9 повертають в належному напрямку, що призводить до руху донизу повзуна 5 домкрату 4, який через штовхач 6 опускає стрілу Хворого укладають в люльку чи садять на м'який стілець, який відомим способом приєднують до коромисла 7 Після цього повертають рукоятку 9 в протилежному напрямку, повзун 5 ще догори і через штовхач 6 піднімає стрілу Після підйому хворого на достатню висоту (на практиці, найчастіше 20 - 30см), пристрій за допомогою важелів 8 повертають і котять, куди потрібно Опускають хворого аналогічним способом Слід зазначити, що завдяки плавності і легкості ходу гвинтового домкрату, який до того ж не потребує спеціальних стопорних пристроїв типу храповика, хворий підіймається легко і плавно, без струсів та поштовхів Пристрій дозволяє транспортувати хворого в межах лікарняного закладу або помешкання і піднімати чи опускати його, наприклад до ванни, ліжка, маніпуляційного столу тощо Виготовити пристрій можливо в умовах звичайної механічної майстерні Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
