Пристрій для виготовлення анатомічних негативів кукс стегна

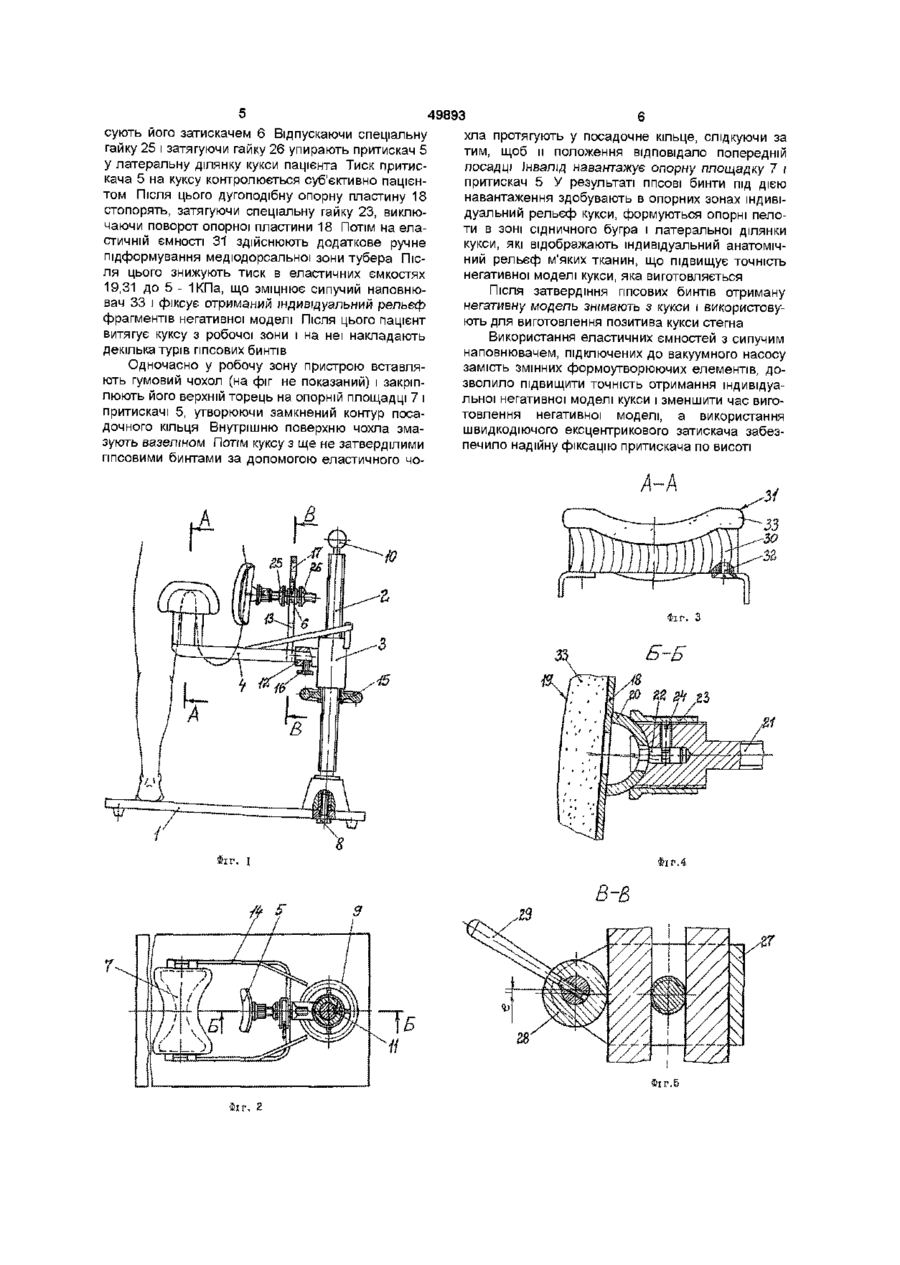

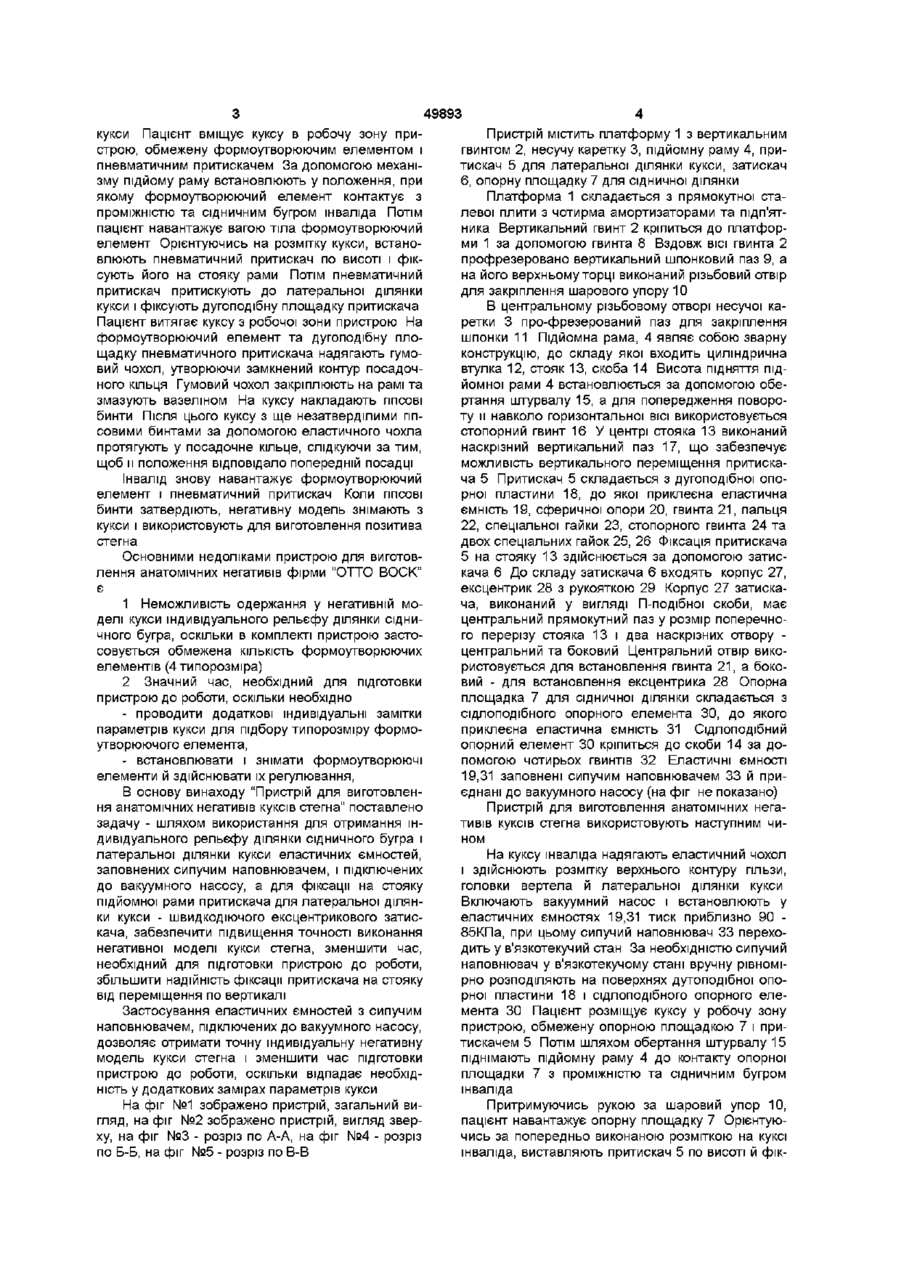

1 Пристрій для виготовлення анатомічних негативів кукс стегна, що містить платформу, підйомну раму, оснащену стояком з наскрізним вертикальним пазом, опорну формоутворюючу площадку та притискач, котрий виконаний з можливістю горизонтального і вертикального переміщення та з наступною фіксацією його за допомогою затискача, який відрізняється тим, що опорна формоутворююча площадка для сідничної ділянки та притискач виконані у вигляді еластичних ємностей, що заповнені сипучим наповнювачем та приєднані до вакуумного насоса 2 Пристрій по п 1, який відрізняється тим, що затискач виконано у вигляді ексцентрика, а його корпус - у вигляді скоби, що охоплює поперечний переріз стояка рами О Винахід відноситься до медичної техніки, а саме, до протезування і протезобудування, і може бути використаний при виготовленні негативних моделей куксів стегна Є відомим пристрій для виготовлення анатомічних моделей куксів стегна (див а с СРСР №1607118, кл А61 F2/76, 1988р), який містить формотримач, виконаний у вигляді еластичної повітронепроникної камери, зв'язаної з компресором, двостінну еластичну ємність з перегородками, заповнену сипучим наповнювачем та підключену до вакуумного насосу, рухому платформу з підйомним механізмом, опорну площадку для сідничої ділянки, опорну площадку для підвертельної ділянки, тензодатчик з тензопідсилювачем Основним недоліком цього пристрою є складність конструкції із-за наявності систем компресора, вакуумного насосу і тензодатчика Є відомими пристрої для виготовлення анатомічних негативів куксів стегна, розроблені німецькою фірмою "OTTO BOCK", (Технічна інформація фірми "OTTO BOCK" "Гіпсова техніка з використанням пристрою підтримки сідничного бугра і вертела стегнової кістки" - 1993р ФРН) Для вигото влення анатомічних негативів куксів стегна фірма "OTTO BOCK" використовує пристрої таких моделей, як SGT-Cast Gipsgerat 743G 10 з пневматичним приводом притискача для латеральної ділянки кукси та SGT-Cast Gipsgerat 743G 1 з механічним приводом притискачів За прототип для поданого на розгляд пристрою прийнято модель з пневматичним приводом SGT-Cast Gipsgerat 743G 10 Пристрій містить платформу, підйомну раму, яка оснащена стояком з наскрізним вертикальним пазом, механізм підйому, опорний формоутворюючий елемент для сідничної ділянки, пневматичний притискач для латеральної ділянки кукси Пристрій використовується наступним чином На куксу інваліда надягається еластичний чохол, на якому здійснюють розмітку верхнього контуру гільзи, головки вертела, латеральної ділянки кукси Потім вимірюють окружні та ЛІНІЙНІ розміри кукси, на основі яких підбирають ВІДПОВІДНИЙ типорозмір формоутворюючого елемента посадочного кільця сідничної ділянки Формоутворюючий елемент закріплюється на ПІДЙОМНІЙ рамі і здійснюється його остаточне регулювання згідно з розмірами CO 00 49893 кукси Пацієнт вміщує куксу в робочу зону пристрою, обмежену формоутворюючим елементом і пневматичним притискачем За допомогою механізму підйому раму встановлюють у положення, при якому формоутворюючии елемент контактує з проміжністю та сідничним бугром інваліда Потім пацієнт навантажує вагою тіла формоутворюючии елемент Орієнтуючись на розмітку кукси, встановлюють пневматичний притискач по висоті і фіксують його на стояку рами Потім пневматичний притискач притискують до латеральної ділянки кукси і фіксують дугоподібну площадку притискача Пацієнт витягає куксу з робочої зони пристрою На формоутворюючии елемент та дугоподібну площадку пневматичного притискача надягають гумовий чохол, утворюючи замкнений контур посадочного кільця Гумовий чохол закріплюють на рамі та змазують вазеліном На куксу накладають ГІПСОВІ бинти Після ЦЬОГО куксу з ще незатверділими гіпсовими бинтами за допомогою еластичного чохла протягують у посадочне кільце, слідкуючи за тим, щоб и положення відповідало попередній посадці Інвалід знову навантажує формоутворюючии елемент і пневматичний притискач Коли ГІПСОВІ бинти затвердіють, негативну модель знімають з кукси і використовують для виготовлення позитива стегна Основними недоліками пристрою для виготовлення анатомічних негативів фірми "OTTO BOCK" є 1 Неможливість одержання у негативній моделі кукси індивідуального рельєфу ділянки сідничного бугра, оскільки в комплекті пристрою застосовується обмежена КІЛЬКІСТЬ формоутворюючих елементів (4типорозміра) 2 Значний час, необхідний для підготовки пристрою до роботи, оскільки необхідно - проводити додаткові індивідуальні замітки параметрів кукси для підбору типорозміру формоутворюючого елемента, - встановлювати і знімати формоутворюючі елементи й здійснювати їх регулювання, В основу винаходу "Пристрій для виготовлення анатомічних негативів куксів стегна" поставлено задачу - шляхом використання для отримання індивідуального рельєфу ділянки сідничного бугра і латеральної ділянки кукси еластичних ємностей, заповнених сипучим наповнювачем, і підключених до вакуумного насосу, а для фіксації на стояку підйомної рами притискача для латеральної ділянки кукси - швидкодіючого ексцентрикового затискача, забезпечити підвищення точності виконання негативної моделі кукси стегна, зменшити час, необхідний для підготовки пристрою до роботи, збільшити надійність фіксації притискача на стояку від переміщення по вертикалі Застосування еластичних ємностей з сипучим наповнювачем, підключених до вакуумного насосу, дозволяє отримати точну індивідуальну негативну модель кукси стегна і зменшити час підготовки пристрою до роботи, оскільки відпадає необхідність у додаткових замірах параметрів кукси На фіг №1 зображено пристрій, загальний вигляд, на фіг №2 зображено пристрій, вигляд зверху, на фіг №3 - розріз по А-А, на фіг №4 - розріз по Б-Б, на фіг №5 - розріз по В-В Пристрій містить платформу 1 з вертикальним гвинтом 2, несучу каретку 3, підйомну раму 4, притискач 5 для латеральної ділянки кукси, затискач 6, опорну площадку 7 для сідничної ділянки Платформа 1 складається з прямокутної сталевої плити з чотирма амортизаторами та підп'ятника Вертикальний гвинт 2 кріпиться до платформи 1 за допомогою гвинта 8 Вздовж ВІСІ гвинта 2 профрезеровано вертикальний шпонковий паз 9, а на його верхньому торці виконаний різьбовий отвір для закріплення шарового упору 10 В центральному різьбовому отворі несучої каретки 3 про-фрезерований паз для закріплення шпонки 11 Підйомна рама, 4 являє собою зварну конструкцію, до складу якої входить циліндрична втулка 12, стояк 13, скоба 14 Висота підняття підйомної рами 4 встановлюється за допомогою обертання штурвалу 15, а для попередження повороту и навколо горизонтальної ВІСІ використовується стопорний гвинт 16 У центрі стояка 13 виконаний наскрізний вертикальний паз 17, що забезпечує можливість вертикального переміщення притискача 5 Притискач 5 складається з дугоподібної опорної пластини 18, до якої приклеєна еластична ємність 19, сферичної опори 20, гвинта 21, пальця 22, спеціальної гайки 23, стопорного гвинта 24 та двох спеціальних гайок 25, 26 Фіксація притискача 5 на стояку 13 здійснюється за допомогою затискача 6 До складу затискача 6 входять корпус 27, ексцентрик 28 з рукояткою 29 Корпус 27 затискача, виконаний у вигляді П-подібної скоби, має центральний прямокутний паз у розмір поперечного перерізу стояка 13 і два наскрізних отвору центральний та боковий Центральний отвір використовується для встановлення гвинта 21, а боковий - для встановлення ексцентрика 28 Опорна площадка 7 для сідничної ділянки складається з сідлоподібного опорного елемента ЗО, до якого приклеєна еластична ємність 31 Сідлоподібний опорний елемент ЗО кріпиться до скоби 14 за допомогою чотирьох гвинтів 32 Еластичні ємності 19,31 заповнені сипучим наповнювачем 33 й приєднані до вакуумного насосу (на фіг не показано) Пристрій для виготовлення анатомічних негативів куксів стегна використовують наступним чином На куксу інваліда надягають еластичний чохол і здійснюють розмітку верхнього контуру гільзи, головки вертела й латеральної ділянки кукси Включають вакуумний насос і встановлюють у еластичних ємностях 19,31 тиск приблизно 90 85КПа, при цьому сипучий наповнювач 33 переходить у в'язкотекучий стан За необхідністю сипучий наповнювач у в'язкотекучому стані вручну рівномірно розподіляють на поверхнях дугоподібної опорної пластини 18 і сідлоподібного опорного елемента ЗО Пацієнт розміщує куксу у робочу зону пристрою, обмежену опорною площадкою 7 і притискачем 5 Потім ШЛЯХОМ обертання штурвалу 15 піднімають підйомну раму 4 до контакту опорної площадки 7 з проміжністю та сідничним бугром інваліда Притримуючись рукою за шаровий упор 10, пацієнт навантажує опорну площадку 7 Орієнтуючись за попередньо виконаною розміткою на куксі інваліда, виставляють притискач 5 по висоті й фік 49893 сують його затискачем 6 Відпускаючи спеціальну гайку 25 і затягуючи гайку 26 упирають притискач 5 у латеральну ділянку кукси пацієнта Тиск притискача 5 на куксу контролюється суб'єктивно пацієнтом Після ЦЬОГО дугоподібну опорну пластину 18 стопорять, затягуючи спеціальну гайку 23, виключаючи поворот опорної пластини 18 Потім на еластичній ємності 31 здійснюють додаткове ручне підформування медюдорсальної зони тубера Після цього знижують тиск в еластичних ємкостях 19,31 до 5 - 1КПа, що зміцнює сипучий наповнювач 33 і фіксує отриманий індивідуальний рельєф фрагментів негативної моделі Після цього пацієнт витягує куксу з робочої зони і на неї накладають декілька турів гіпсових бинтів Одночасно у робочу зону пристрою вставляють гумовий чохол (на фіг не показаний) і закріплюють його верхній торець на опорній площадці 7 і притискачі 5, утворюючи замкнений контур посадочного кільця Внутрішню поверхню чохла змазують вазеліном Потім куксу з ще не затверділими гіпсовими бинтами за допомогою еластичного чо хла протягують у посадочне кільце, слідкуючи за тим, щоб и положення відповідало попередній посадці Інвалід навантажує опорну площадку 7 і притискач 5 У результаті ГІПСОВІ бинти під дією навантаження здобувають в опорних зонах індивідуальний рельєф кукси, формуються опорні пелоти в зоні сідничного бугра і латеральної ділянки кукси, які відображають індивідуальний анатомічний рельєф м'яких тканин, що підвищує точність негативної моделі кукси, яка виготовляється Після затвердіння гіпсових бинтів отриману негативну модель знімають з кукси і використовують для виготовлення позитива кукси стегна Використання еластичних ємностей з сипучим наповнювачем, підключених до вакуумного насосу замість змінних формоутворюючих елементів, дозволило підвищити точність отримання індивідуальної негативної моделі кукси і зменшити час виготовлення негативної моделі, а використання швидкодіючого ексцентрикового затискача забезпечило надійну фіксацію притискача по висоті А Фіг. З Б-с Фіг. і Фіг.4 ZB Фіг. 5 Фіг. 2 49893 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
