Пристрій для заповнення судинної системи анатомічних препаратів

Номер патенту: 39276

Опубліковано: 15.06.2001

Автори: Аронов Євген Григорович, Вовк Юрій Миколайович

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для заповнення судинної системи анатомічних препаратів, що містить резервуари з ін'єкційними масами, трубопроводи, регулятори, муфти, електронагрівник, контрольно-вимірювальні прилади, замки, оглядове вікно, повітровід, штатив, який відрізняється тим, що містить вакуумну камеру з подвійними стінками, герметичну кришку, електронагрівник з термометром, поруч вакуум-насос і два резервуари для збирання повітря,

5. Пристрій по п. 1, який відрізняється тим, що вакуумна камера з'єднана з вакуум-насосом, двома резервуарами для збирання повітря через трубопроводи з регуляторами у вигляді кранів для проходження ін'єкційної маси під тиском 3-15 кПа.

Текст

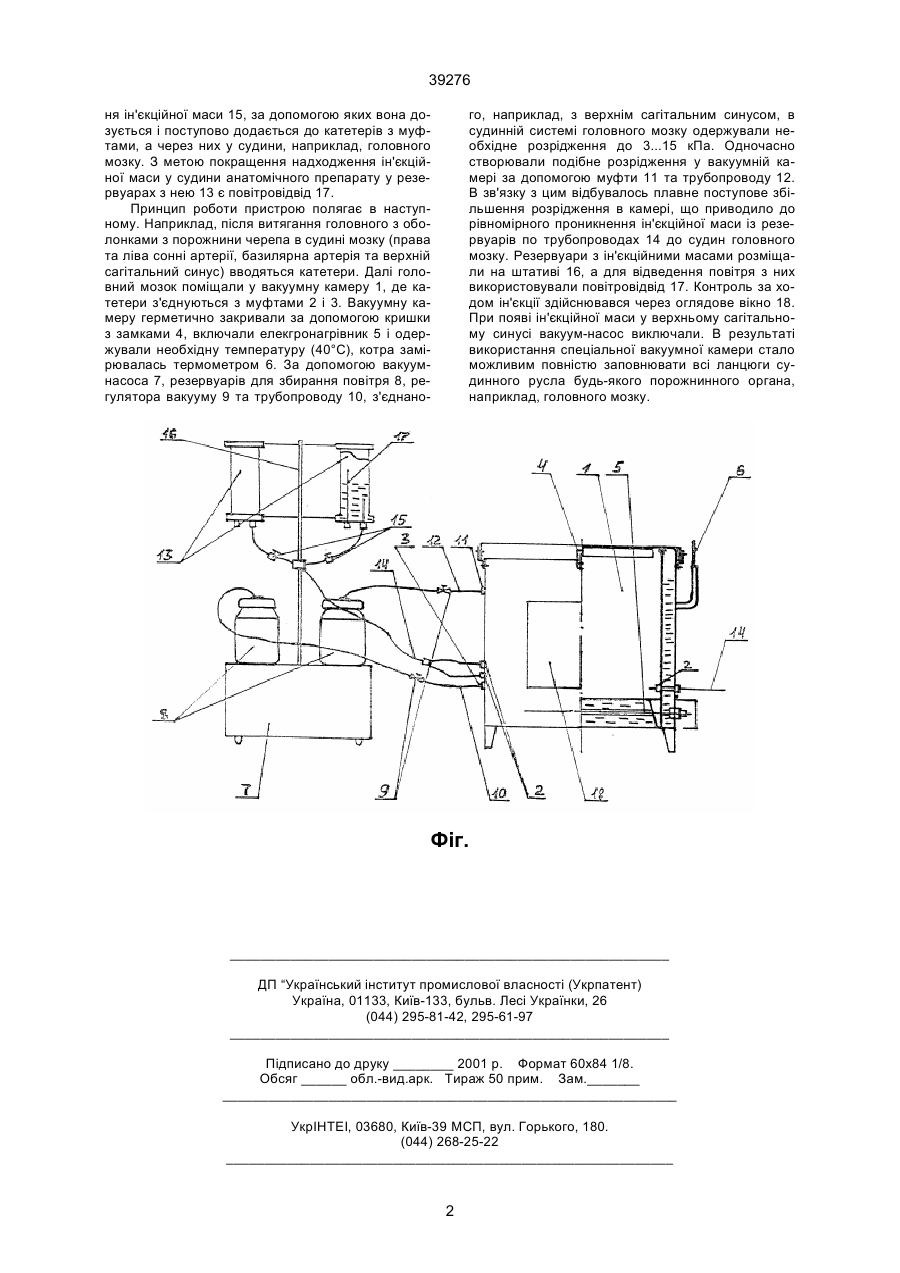

1. Пристрій для заповнення судинної системи анатомічних препаратів, що містить резервуари з ін'єкційними масами, трубопроводи, регулятори, 39276 ня ін'єкційної маси 15, за допомогою яких вона дозується і поступово додається до катетерів з муфтами, а через них у судини, наприклад, головного мозку. З метою покращення надходження ін'єкційної маси у судини анатомічного препарату у резервуарах з нею 13 є повітровідвід 17. Принцип роботи пристрою полягає в наступному. Наприклад, після витягання головного з оболонками з порожнини черепа в судині мозку (права та ліва сонні артерії, базилярна артерія та верхній сагітальний синус) вводяться катетери. Далі головний мозок поміщали у вакуумну камеру 1, де катетери з'єднуються з муфтами 2 і 3. Вакуумну камеру герметично закривали за допомогою кришки з замками 4, включали елекгронагрівник 5 і одержували необхідну температуру (40°С), котра замірювалась термометром 6. За допомогою вакуумнасоса 7, резервуарів для збирання повітря 8, регулятора вакууму 9 та трубопроводу 10, з'єднано го, наприклад, з верхнім сагітальним синусом, в судинній системі головного мозку одержували необхідне розрідження до 3...15 кПа. Одночасно створювали подібне розрідження у вакуумній камері за допомогою муфти 11 та трубопроводу 12. В зв'язку з цим відбувалось плавне поступове збільшення розрідження в камері, що приводило до рівномірного проникнення ін'єкційної маси із резервуарів по трубопроводах 14 до судин головного мозку. Резервуари з ін'єкційними масами розміщали на штативі 16, а для відведення повітря з них використовували повітровідвід 17. Контроль за ходом ін'єкції здійснювався через оглядове вікно 18. При появі ін'єкційної маси у верхньому сагітальному синусі вакуум-насос виключали. В результаті використання спеціальної вакуумної камери стало можливим повністю заповнювати всі ланцюги судинного русла будь-якого порожнинного органа, наприклад, головного мозку. Фіг. __________________________________________________________ ДП “Український інститут промислової власності (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2

Дивитися

Додаткова інформація

Назва патенту англійською

Device for filling vasculature of anatomical specimens

Автори англійською

Vovk Yurii Mykolaiovych, Aronov Yevhen Hryhorovych

Назва патенту російською

Устройство для заполнения сосудистой системы анатомических препаратов

Автори російською

Вовк Юрий Николаевич, Аронов Евгений Григорьевич

МПК / Мітки

МПК: A61M 1/00

Мітки: анатомічних, препаратів, пристрій, судинної, системі, заповнення
