Привід кухонної машини

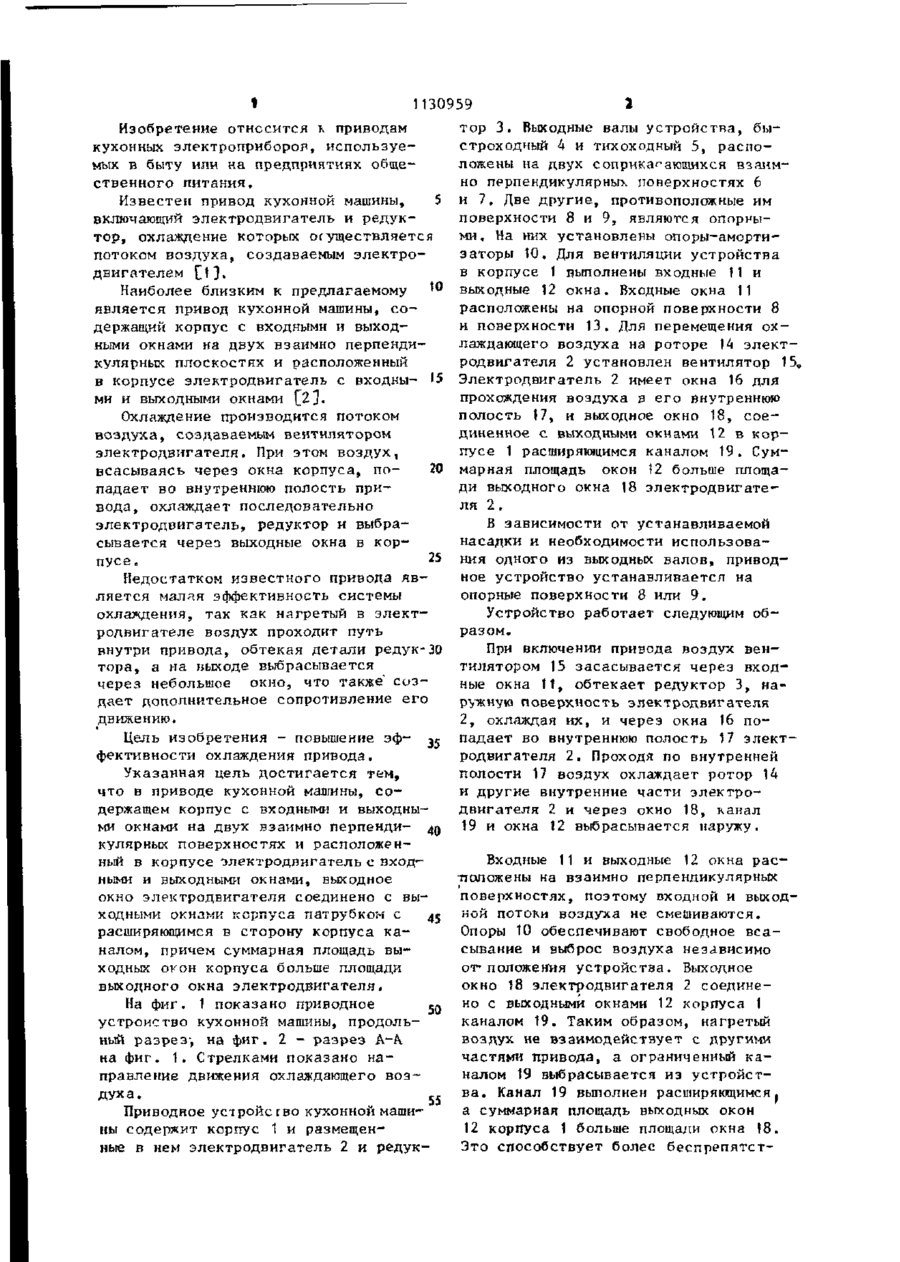

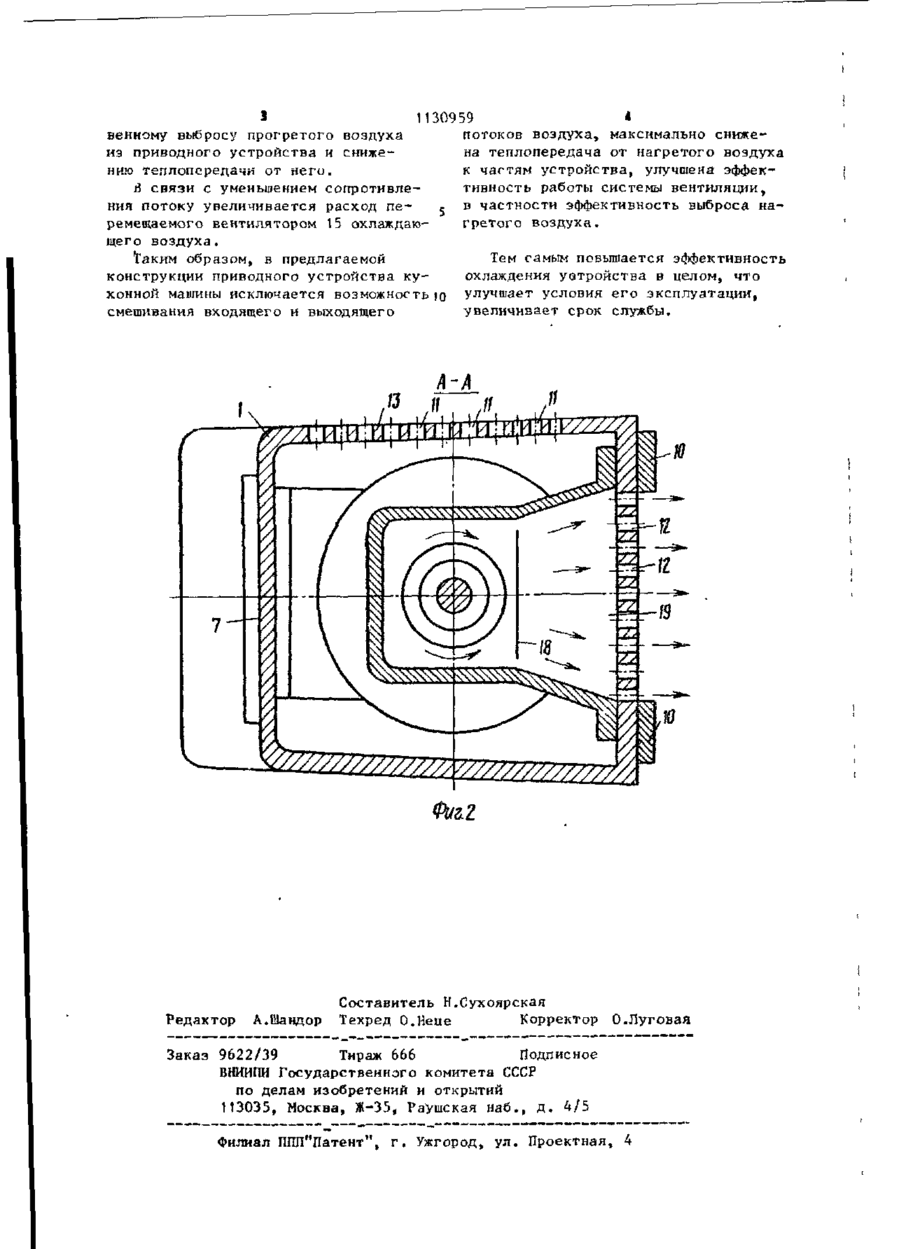

ПРИВОД К Х Н О М Ш Н , с о УО НЙ А ИЫ держащий корпус с входными и выходными окнами на двух взаимно перпендикулярных поверхностях и расположенный в корпусе электродвигатель с входными и выходными окнами, о т л и ч а ю щ и й с я тем, ч т о , с целью повышения эффективности его охлаждения, выходное окно электродвигателя соединено с выходными окнами корпуса патрубком с расширяющимся в сторону корпуса каналом, причем суммарная площадь выходных окон корпуса больше площади выходного окна электродвигателя. ш »L $ш& с § 00 о ел 1130959 Изобретение относится к приводам кухонных электроприборов, используемых в быту или на предприятиях общественного питания. Известен привод кухонной машины, включающий электродвигатель и редуктор, охлаждение которых осуществляется потоком воздуха, создаваемым электродвигателем [1]. t o Наиболее близким к предлагаемому является привод кухонной машины, содержащий корпус с входными и выходными окнами на двух взаимно перпендикулярных плоскостях и расположенный в корпусе электродвигатель с входны- 1 5 ми и выходными окнами [2J. Охлаждение производится потоком воздуха, создаваемым вентилятором электродвигателя. При этом воздух, всасываясь через окна корпуса, по20 падает во внутреннюю полость привода, охлаждает последовательно электродвигатель, редуктор и выбрасывается через выходные окна в корпусе. 25 Недостатком известного привода является малая эффективность системы охлаждения, так как нагретый в электродвигателе воздух проходит путь внутри привода, обтекая детали редук-30 тора, а на выходе выбрасывается через небольшое окно, что также создает дополнительное сопротивление его движению. Цель изобретения - повышение эф- 35 фективности охлаждения привода. Указанная цель достигается тем, что в приводе кухонной машины, содержащем корпус с входными и выходными окнами на двух взаимно перпенди- ^0 кулярных поверхностях и расположенный в корпусе электродвигатель с входными и выходными окнами, выходное окно электродвигателя соединено с выходными окнами корпуса патрубком с ^5 расширяющимся в сторону корпуса каналом, причем суммарная площадь выходных окон корпуса больше площади выходного окна электродвигателя. На фиг. 1 показано приводное 50 устройство кухонной машины, продольный разрез-, на фиг. 2 - разрез А-А. на фиг. 1. Стрелками показано направление движения охлаждающего воздуха. 55 Приводное устройсгво кухонной машины содержит корпус 1 и размещенные в нем электродвигатель 2 и редук 2 тор 3. Выходные валы устройства, быстроходный 4 и тихоходный 5, расположены на двух соприкасающихся взаимно перпендикулярных поверхностях 6 и 7. Две другие, противоположные им поверхности 8 и 9, являются опорными. На них установлены опоры-амортизаторы 10. Для вентиляции устройства в корпусе 1 выполнены входные 11 и выходные 12 окна. Входные окна И расположены на опорной поверхности 8 и поверхности 13. Для перемещения охлаждающего воздуха на роторе 14 электродвигателя 2 установлен вентилятор 15„ Электродвигатель 2 имеет окна 16 для прохождения воздуха в его внутреннюю полость 17, и выходное окно 18, соединенное с выходными окнами 12 в корпусе 1 расширяющимся каналом 19. Суммарная площадь окон 12 больше площади выходного окна 18 электродвигателя 2. В зависимости от устанавливаемой насадки и необходимости использования одного из выходных валов, приводное устройство устанавливается на опорные поверхности 8 или 9. Устройство работает следующим образом. При включении привода воздух вентилятором 15 засасывается через входные окна 11, обтекает редуктор 3, наружную поверхность электродвигателя 2, охлаждая их, и через окна 16 попадает во внутреннюю полость 17 электродвигателя 2. Проходя по внутренней полости 17 воздух охлаждает ротор 14 и другие внутренние части электродвигателя 2 и через окно 18, канал 19 и окна 12 выбрасывается наружу. Входные 11 и выходные 12 окна расположены на взаимно перпендикулярных поверхностях, поэтому входной и выходной потоки воздуха не смешиваются. Опоры 10 обеспечивают свободное всасывание и выброс воздуха независимо от-положения устройства. Выходное окно 18 электродвигателя 2 соединено с выходными окнами 12 корпуса 1 каналом 19. Таким образом, нагретый воздух не взаимодействует с другими частями привода, а ограниченный каналом 19 выбрасывается из устройства. Канал 19 выполнен расширяющимся, а суммарная площадь выходных окон 12 корпуса 1 больше площади окна 18. Это способствует более беспрепятст J 11 30959 < венному выбросу прогретого воздуха потоков воздуха, максимально снижеиз приводного устройства и снижена теплопередача от нагретого воздуха нию теплопередачи от неги. к частям устройства, улучшена эффекА связи с уменьшением сопротивлетивность работы системы вентиляции, ния потоку увеличивается расход пе. в частности эффективность выброса наремещаемого вентилятором 15 охлаждаюгретого воздуха. щего воздуха. Тем самым повышается эффективность 'Таким образом, в предлагаемой охлаждения уотройства в целом, что конструкции приводного устройства кухонной машины исключается возможность Ю улучшает условия его эксплуатации, увеличивает срок службы. смешивания входящего и выходящего А-А Фиг,1 Редактор А.Шандор Составитель Н.Сухоярская Техред О.Неце Корректор 0.Луговая Заказ 9622/39 Тираж 666 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35» Раушская наб., д . 4/5 м Филиал ППП Патент", г . Ужгород, ул. Проектная, 4
