Пристрій для рефлексотерапії

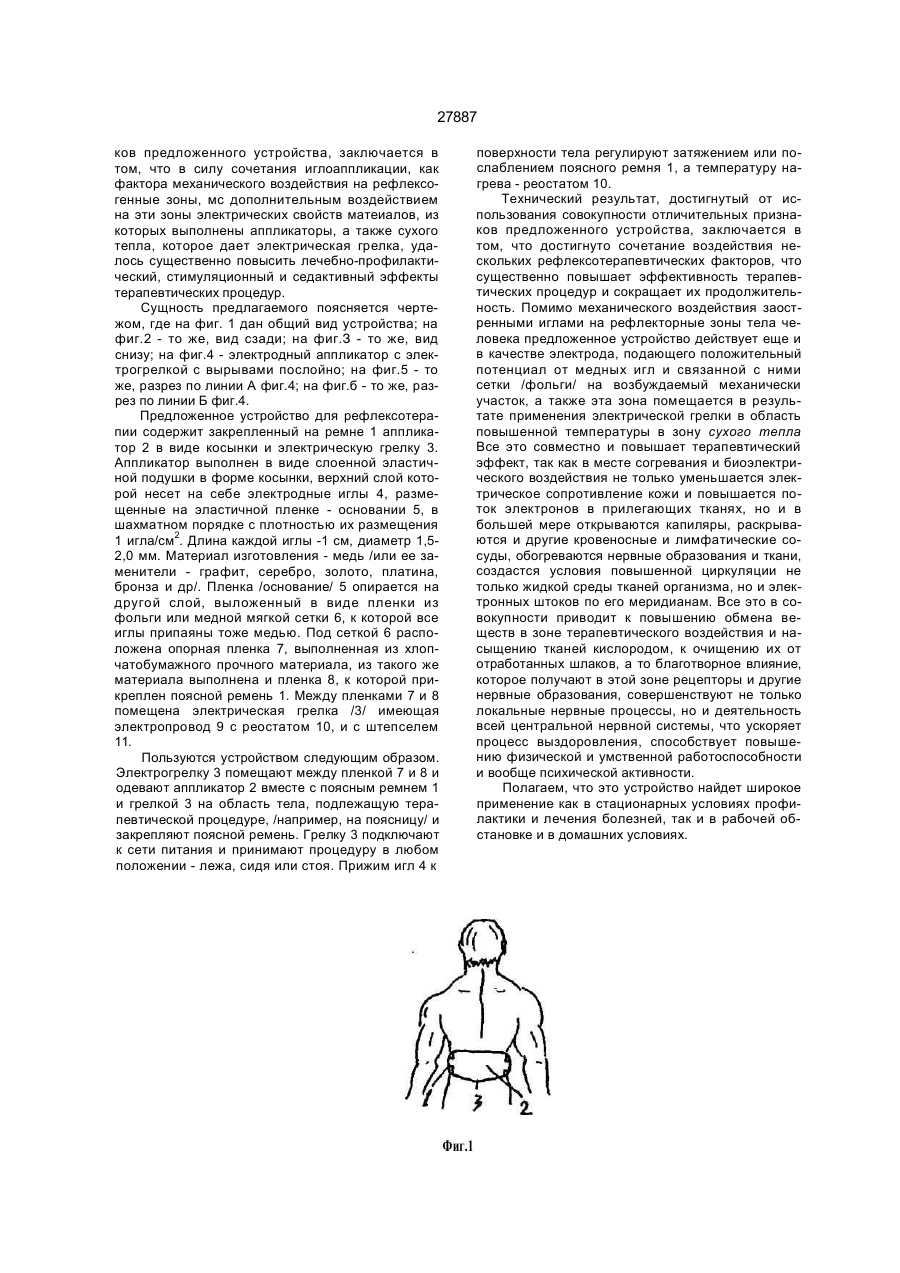

Устройство для рефлексотерапии, содержа щее аппликатор в виде закрепленных на эластич ном основании игл, размещенных на нем с плот ностью одна игла на площади один см2, и имею СМ О г 00 00 см 27887 поверхности тела регулируют затяжением или послаблением поясного ремня 1, а температуру нагрева - реостатом 10. Технический результат, достигнутый от использования совокупности отличительных признаков предложенного устройства, заключается в том, что достигнуто сочетание воздействия нескольких рефлексотерапевтических факторов, что существенно повышает эффективность терапевтических процедур и сокращает их продолжительность. Помимо механического воздействия заостренными иглами на рефлекторные зоны тела человека предложенное устройство действует еще и в качестве электрода, подающего положительный потенциал от медных игл и связанной с ними сетки /фольги/ на возбуждаемый механически участок, а также эта зона помещается в результате применения электрической грелки в область повышенной температуры в зону сухого тепла Все это совместно и повышает терапевтический эффект, так как в месте согревания и биоэлектрического воздействия не только уменьшается электрическое сопротивление кожи и повышается поток электронов в прилегающих тканях, но и в большей мере открываются капиляры, раскрываются и другие кровеносные и лимфатические сосуды, обогреваются нервные образования и ткани, создастся условия повышенной циркуляции не только жидкой среды тканей организма, но и электронных штоков по его меридианам. Все это в совокупности приводит к повышению обмена веществ в зоне терапевтического воздействия и насыщению тканей кислородом, к очищению их от отработанных шлаков, а то благотворное влияние, которое получают в этой зоне рецепторы и другие нервные образования, совершенствуют не только локальные нервные процессы, но и деятельность всей центральной нервной системы, что ускоряет процесс выздоровления, способствует повышению физической и умственной работоспособности и вообще психической активности. Полагаем, что это устройство найдет широкое применение как в стационарных условиях профилактики и лечения болезней, так и в рабочей обстановке и в домашних условиях. ков предложенного устройства, заключается в том, что в силу сочетания иглоаппликации, как фактора механического воздействия на рефлексогенные зоны, мс дополнительным воздействием на эти зоны электрических свойств матеиалов, из которых выполнены аппликаторы, а также сухого тепла, которое дает электрическая грелка, удалось существенно повысить лечебно-профилактический, стимуляционный и седактивный эффекты терапевтических процедур. Сущность предлагаемого поясняется чертежом, где на фиг. 1 дан общий вид устройства; на фиг.2 - то же, вид сзади; на фиг.З - то же, вид снизу; на фиг.4 - электродный аппликатор с электрогрелкой с вырывами послойно; на фиг.5 - то же, разрез по линии А фиг.4; на фиг.б - то же, разрез по линии Б фиг.4. Предложенное устройство для рефлексотерапии содержит закрепленный на ремне 1 аппликатор 2 в виде косынки и электрическую грелку 3. Аппликатор выполнен в виде слоенной эластичной подушки в форме косынки, верхний слой которой несет на себе электродные иглы 4, размещенные на эластичной пленке - основании 5, в шахматном порядке с плотностью их размещения 1 игла/см2. Длина каждой иглы -1 см, диаметр 1,52,0 мм. Материал изготовления - медь /или ее заменители - графит, серебро, золото, платина, бронза и др/. Пленка /основание/ 5 опирается на другой слой, выложенный в виде пленки из фольги или медной мягкой сетки 6, к которой все иглы припаяны тоже медью. Под сеткой 6 расположена опорная пленка 7, выполненная из хлопчатобумажного прочного материала, из такого же материала выполнена и пленка 8, к которой прикреплен поясной ремень 1. Между пленками 7 и 8 помещена электрическая грелка /3/ имеющая электропровод 9 с реостатом 10, и с штепселем 11. Пользуются устройством следующим образом. Электрогрелку 3 помещают между пленкой 7 и 8 и одевают аппликатор 2 вместе с поясным ремнем 1 и грелкой 3 на область тела, подлежащую терапевтической процедуре, /например, на поясницу/ и закрепляют поясной ремень. Грелку 3 подключают к сети питания и принимают процедуру в любом положении - лежа, сидя или стоя. Прижим игл 4 к Фиг.1 ві О/ г ©о о о о о о о о о ©о о & о о IQQIZ 27887 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку /JLrO*/ 2001 p. Формат 60x841 /8. Обсяг $3$ обл.-вид.арк. Тираж 50 прим. Зам. £?О УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
