Секція апарата псевдозрідженого шару

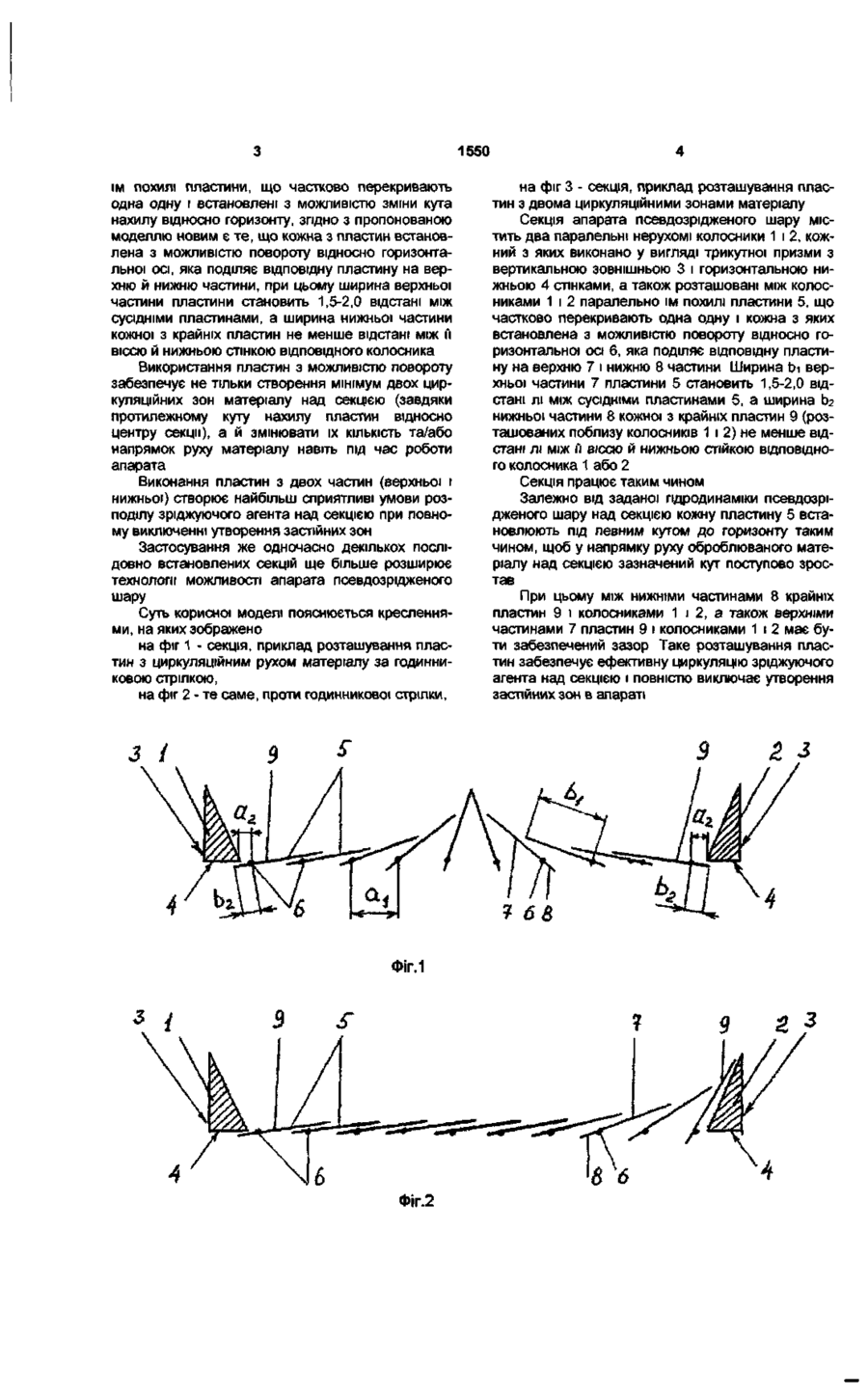

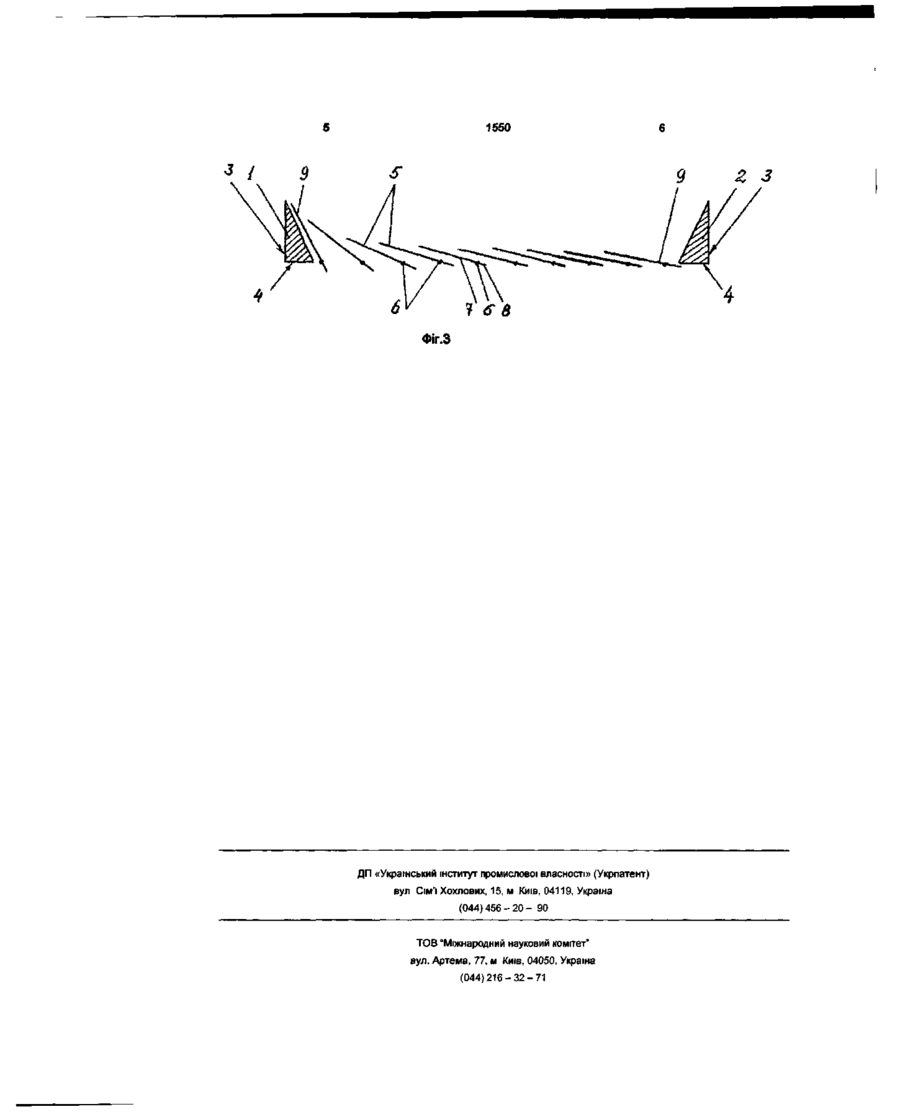

Секція апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною ниж ньою стінками, і розташовані між колосниками паралельно їм похилі пластини, що частково перекривають одна одну і встановлені з можливістю зміни кута нахилу відносно горизонту, яка відрізняється тим, що кожна з пластин встановлена з можливістю повороту відносно горизонтальної осі, яка поділяє відповідну пластину на верхню й нижню частини, при цьому ширина верхньої частини пластини становить 1,5-2,0 відстані між сусідніми пластинами, а ширина нижньої частини кожної з крайніх пластин не менше відстані між її віссю й нижньою стінкою ВІДПОВІДНОГО колосника Корисна модель належить до розподілювальних пристрої апаратів псев-дозрідженого шару й може бути використана у виробництві мінеральних добрив, у ХІМІЧНІЙ, харчовій та інших галузях промисловості Відома секція апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники з вертикальними внутрішніми стінками і розташовані між колосниками вздовж них паралельні похилі пластини, що частково перекривають одна одну і встановлені з можливістю зміни кута нахилу відносно горизонту [Корнієнко Я М Технічні способи грануляції Навч посібник - К ІЗМН, 1997 - С 88, рис 5 20, г] Ця секція забезпечує рух висхідного потоку зріджуючого агента під кутом до горизонту, а отже і циркуляційний рух оброблюваного матеріалу над секцією Проте одночасне регулювання положення пластин дозволяє реалізувати в апараті лише одну циркуляційну зону, що зменшує ефективність оброблення матеріалу, а вертикальні колосники, крім того, зумовлюють утворення поблизу них застійних зон Найближчим за технічною суттю до пропонованої корисної моделі є секція апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташовані між колосниками паралельно їм похилі пластини, що частково перекривають одна одну і встановлені з можливістю зміни кута нахилу відносно горизонту [Подмогильный Н В , Корниенко Я Н , Сильвестров А Н Управление качеством гранулирования минеральных удобрений - К «Такі справи», 1998 -С 45, рис2 2] На відміну від аналога, що розглянуто, зазначена секція завдяки формі колосників усуває можливість утворення застійних зон у апараті, але регулювання положення пластин у невеликому діапазоні кутів до горизонту й можливість реалізації тільки однієї циркуляційної зони оброблюваного матеріалу значно звужує технологічні можливості секції В основу корисної моделі покладено задачу вдосконалити секцію апарата псевдозрідженого шару, в якій нове виконання пластин забезпечило б можливість регулювання положення пластин у широкому діапазоні кутів до горизонту, а також створення як однієї, так і більше циркуляційних зон оброблюваного матеріалу, причому у випадку створення однієї зони - можливість зміни руху матеріалу над секцією на протилежний Поставлена задача досягається тим, що в секції апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташовані між колосниками паралельно ю ю 1550 їм похилі пластини, що частково перекривають одна одну і встановлені з можливістю зміни кута нахилу відносно горизонту, згідно з пропонованою моделлю новим є те, що кожна з пластин встановлена з можливістю повороту відносно горизонтальної осі, яка поділяє відповідну пластину на верхню й нижню частини, при цьому ширина верхньої частини пластини становить 1,5-2,0 відстані між сусідніми пластинами, а ширина нижньої частини кожної з крайніх пластин не менше відстані між м віссю й нижньою стінкою ВІДПОВІДНОГО колосника Використання пластин з можливістю повороту забезпечує не тільки створення мінімум двох циркуляційних зон матеріалу над секцією (завдяки протилежному куту нахилу пластин відносно центру секції), а й змінювати їх КІЛЬКІСТЬ та/або напрямок руху матеріалу навіть під час роботи апарата Виконання пластин з двох частин (верхньої і нижньої) створює найбільш сприятливі умови розподілу зріджуючого агента над секцією при повному виключенні утворення застійних зон Застосування же одночасно декількох послідовно встановлених секцій ще більше розширює технології можливості апарата псевдозрідженого шару Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - секція, приклад розташування пластин з циркуляційним рухом матеріалу за годинниковою стрілкою, на фіг 2 - те саме, проти годинникової стрілки, на фіг 3 - секція, приклад розташування пластин з двома циркуляційними зонами матеріалу Секція апарата псевдозрідженого шару містить два паралельні нерухомі колосники 1 і 2, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою 3 і горизонтальною нижньою 4 стінками, а також розташовані між колосниками 1 і 2 паралельно їм похилі пластини 5, що частково перекривають одна одну і кожна з яких встановлена з можливістю повороту відносно горизонтальної осі 6, яка поділяє відповідну пластину на верхню 7 і нижню 8 частини Ширина Ьі верхньої частини 7 пластини 5 становить 1,5-2,0 відстані лі між сусідніми пластинами 5, а ширина Ь2 нижньої частини 8 кожної з крайніх пластин 9 (розташованих поблизу колосників 1 і 2) не менше відстані ЛІ МІЖ ІІ ВІССЮ Й НИЖНЬОЮСТІЙКОЮВІДПОВІДНОГО колосника 1 або 2 Секція працює таким чином Залежно від заданої гідродинаміки псевдозрідженого шару над секцією кожну пластину 5 встановлюють під певним кутом до горизонту таким чином, щоб у напрямку руху оброблюваного матеріалу над секцією зазначений кут поступово зростав При цьому між нижніми частинами 8 крайніх пластин 9 і колосниками 1 і 2, а також верхніми частинами 7 пластин 9 і колосниками 1 і 2 має бути забезпечений зазор Таке розташування пластин забезпечує ефективну циркуляцію зріджуючого агента над секцією і повністю виключає утворення застійних зон в апараті ФІГ.1 3 S 9 Фіг.2 2 ? 1550 z з ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї ХОХЛОВИХ, 15, М Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
