Зерновий комбайн

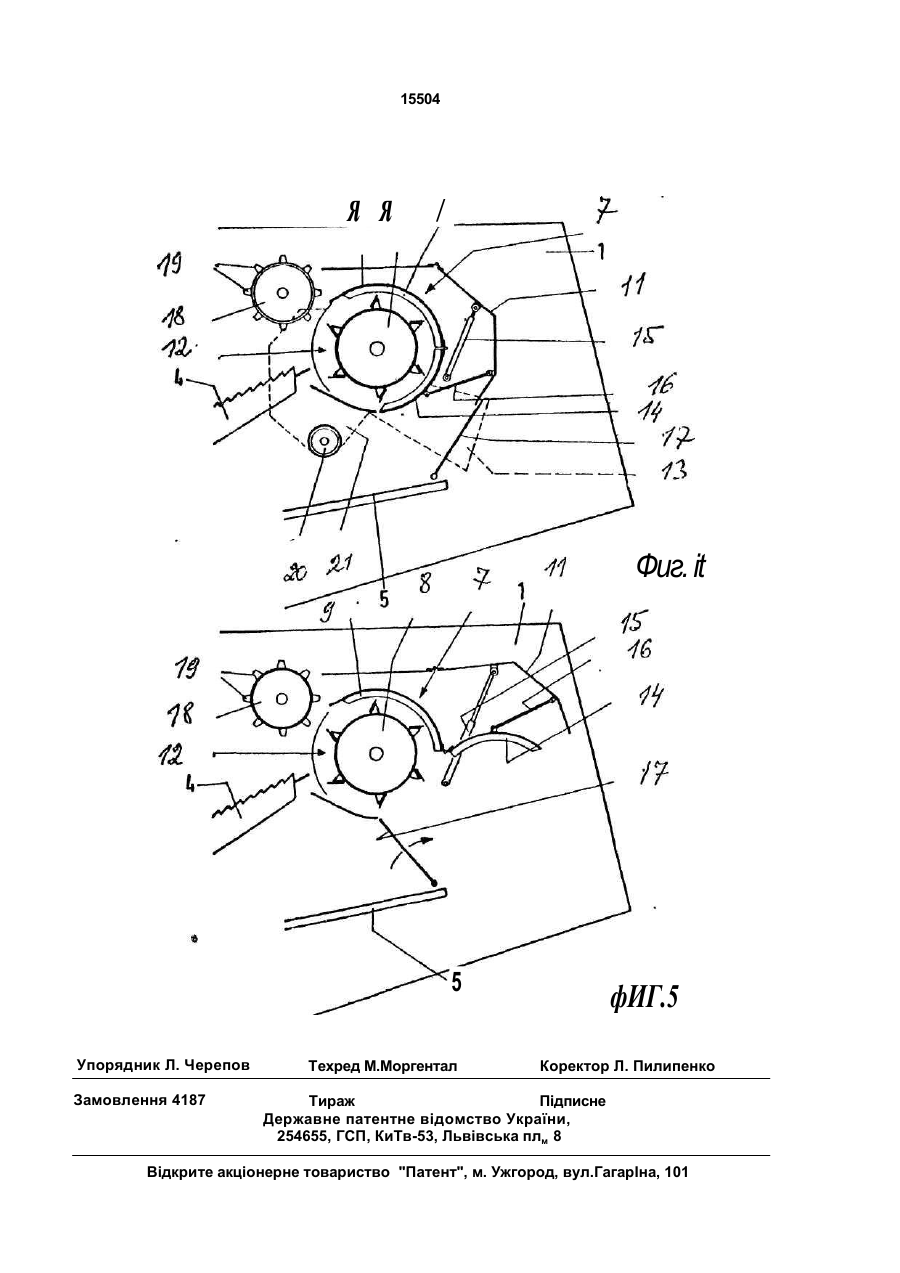

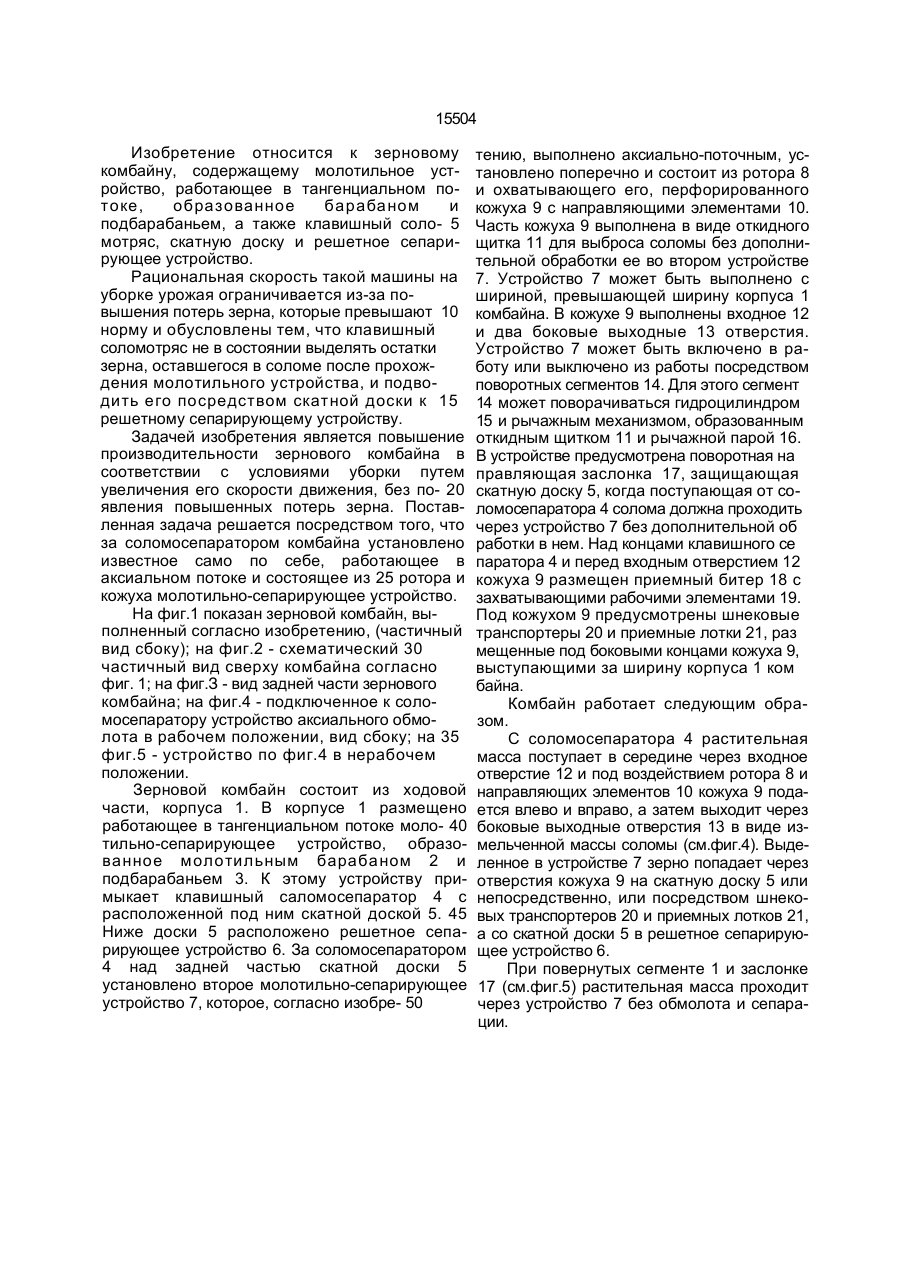

1. Зерновой комбайн, состоящий из ходо вой части, корпуса, работающего в тангенци альном потоке молотильно-сепарирующего устройства, образованного молотильным ба рабаном и подбарабаньем, из примыкающего к упомянутому молотильно-сепарирующему устройству клавишного соломосепаратора с расположенной под ним скатной доской, ре шетного сепарирующего устройства, и второ го молотильно-сепарирующего устройства, установленного в корпусе комбайна за соломосепаратором, о т л и ч а ю щ и й с я тем, что второе молотильно-сепарирующее уст ройство выполнено аксиально-поточным, установлено поперечно и состоит из ротора и охватывающего его кожуха, при этом часть кожуха выполнена в виде откидного щитка для выброса соломы без дополнительной об работки ее во втором устройстве. 2. Комбайн по п. 1,о т л и ч а ю щ и й с я тем, что аксиально-поточное молотильно-сепарирующее устройство выполнено с воз можностью включения в работу и выключения из нее посредством поворот ных сегментов, кожуха и передвижных на правляющих заслонок 3. Комбайн по пп.1 и 2, отличающийс я тем, что аксиально-поточное молотильносепарирующее устройство выполнено с ши риной, превышающ ей ширину корпуса комбайна, при этом предусмотрено одно срединное входное и два боковых выходных отверстий кожуха аксиально-поточного мо^ лотильно-сепарирующего устройства 4. Комбайн по пп.1-3, о т л и ч а ю щ и й с я тем, что аксиально-поточное молотильносепарирующее устройство размещено над задней частью скатной доски соломосепара тора. 5. Комбайн по пп.1-4, о т л и ч а ю щ и й с я тем, что над концами клавиш и перед входным отверстием кожуха аксиально-по точного молотильно-сепарирующего устройства размещен п риемный битер с захватывающими рабочими элементами 6 Комбайн по пп.1-5, о т л и ч а ю щ и й с я тем, что на внутренней поверхности кожуха аксиально-поточного молотильно-сеп арирующ его устройства ус тановл ены направляющие элементы для смещения растительной массы к боковым выходным отверстиям кожуха. 7. Комбайн по пп.1-6, о т л и ч а ю щ и й с я тем, что у боковых выходных отверстий кожуха размещены средства в виде направляющих листов или подобных элементов для отвода соломы. С > сл ел о 4 о 15504 Изобретение относится к зерновому комбайну, содержащему молотильное устройство, работающее в тангенциальном потоке, образованное барабаном и подбарабаньем, а также клавишный соло- 5 мотряс, скатную доску и решетное сепарирующее устройство. Рациональная скорость такой машины на уборке урожая ограничивается из-за повышения потерь зерна, которые превышают 10 норму и обусловлены тем, что клавишный соломотряс не в состоянии выделять остатки зерна, оставшегося в соломе после прохождения молотильного устройства, и подводить его посредством скатной доски к 15 решетному сепарирующему устройству. Задачей изобретения является повышение производительности зернового комбайна в соответствии с условиями уборки путем увеличения его скорости движения, без по- 20 явления повышенных потерь зерна. Поставленная задача решается посредством того, что за соломосепаратором комбайна установлено известное само по себе, работающее в аксиальном потоке и состоящее из 25 ротора и кожуха молотильно-сепарирующее устройство. На фиг.1 показан зерновой комбайн, выполненный согласно изобретению, (частичный вид сбоку); на фиг.2 - схематический 30 частичный вид сверху комбайна согласно фиг. 1; на фиг.З - вид задней части зернового комбайна; на фиг.4 - подключенное к соломосепаратору устройство аксиального обмолота в рабочем положении, вид сбоку; на 35 фиг.5 - устройство по фиг.4 в нерабочем положении. Зерновой комбайн состоит из ходовой части, корпуса 1. В корпусе 1 размещено работающее в тангенциальном потоке моло- 40 тильно-сепарирующее устройство, образованное молотильным барабаном 2 и подбарабаньем 3. К этому устройству примыкает клавишный саломосепаратор 4 с расположенной под ним скатной доской 5. 45 Ниже доски 5 расположено решетное сепарирующее устройство 6. За соломосепаратором 4 над задней частью скатной доски 5 установлено второе молотильно-сепарирующее устройство 7, которое, согласно изобре- 50 тению, выполнено аксиально-поточным, установлено поперечно и состоит из ротора 8 и охватывающего его, перфорированного кожуха 9 с направляющими элементами 10. Часть кожуха 9 выполнена в виде откидного щитка 11 для выброса соломы без дополнительной обработки ее во втором устройстве 7. Устройство 7 может быть выполнено с шириной, превышающей ширину корпуса 1 комбайна. В кожухе 9 выполнены входное 12 и два боковые выходные 13 отверстия. Устройство 7 может быть включено в работу или выключено из работы посредством поворотных сегментов 14. Для этого сегмент 14 может поворачиваться гидроцилиндром 15 и рычажным механизмом, образованным откидным щитком 11 и рычажной парой 16. В устройстве предусмотрена поворотная на правляющая заслонка 17, защищающая скатную доску 5, когда поступающая от соломосепаратора 4 солома должна проходить через устройство 7 без дополнительной об работки в нем. Над концами клавишного се паратора 4 и перед входным отверстием 12 кожуха 9 размещен приемный битер 18 с захватывающими рабочими элементами 19. Под кожухом 9 предусмотрены шнековые транспортеры 20 и приемные лотки 21, раз мещенные под боковыми концами кожуха 9, выступающими за ширину корпуса 1 ком байна. Комбайн работает следующим образом. С соломосепаратора 4 растительная масса поступает в середине через входное отверстие 12 и под воздействием ротора 8 и направляющих элементов 10 кожуха 9 подается влево и вправо, а затем выходит через боковые выходные отверстия 13 в виде измельченной массы соломы (см.фиг.4). Выделенное в устройстве 7 зерно попадает через отверстия кожуха 9 на скатную доску 5 или непосредственно, или посредством шнековых транспортеров 20 и приемных лотков 21, а со скатной доски 5 в решетное сепарирующее устройство 6. При повернутых сегменте 1 и заслонке 17 (см.фиг.5) растительная масса проходит через устройство 7 без обмолота и сепарации. ПИф ^0991 15504 яя / Фиг. it 5 Упорядник Л. Черепов Замовлення 4187 Техред М.Моргентал фИГ.5 Коректор Л. Пилипенко Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська плм 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
