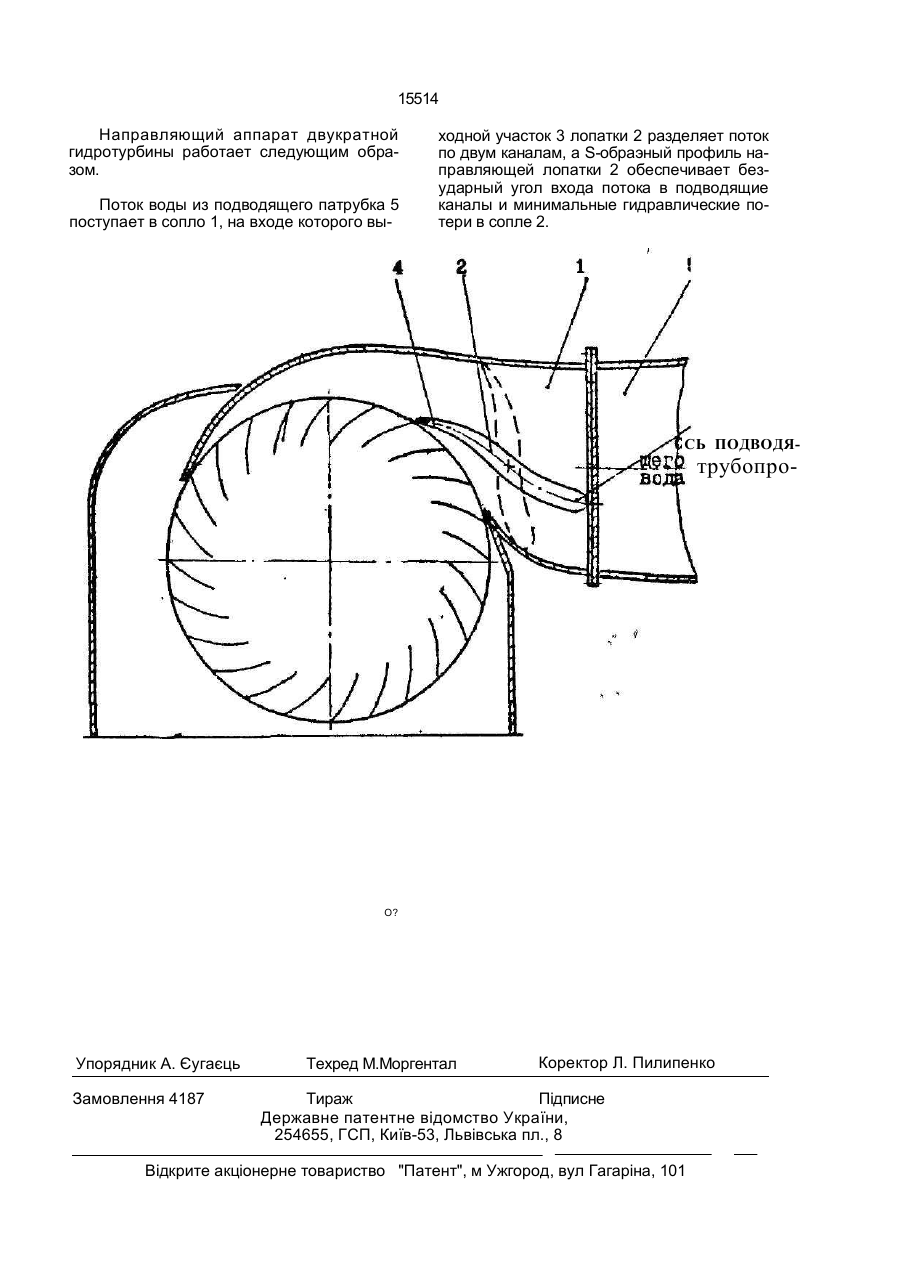

Направляющий аппарат двукратной гидротурбины, содержащий подводящий патрубок с соплом и установленную в сопле поворотную направляющую лопатку с входным и выходным участками для разделения сопла на конфузорные подводящие каналы вв открытом положении, отличающийся тем, что направляющая лопатка выполнена S-образной формы, а ее входной и выходной участки в открытом положении лопатки расположены параллельно оси подводящего патрубка. Изобретение относится к гиромашиностроению и может быть использовано при изготовлении направляющего аппарата двукратной гидротурбины. Известен направляющий аппарат двукратной гидротурбины, содержащий подводящий патрубок с соплом и установленную в сопле поворотную направляющую лопатку С входным и выходным участками для разделения сопла на конфузорные подводящие каналы в открытом положении, при этом направляющая лопатка выполнена со знакопостоянной кривизной и имеет входную кромку, расположенную под углом к выходной кромке и к оси сопла (и патрубка) [1]. Однако в известном направляющем аппарате массивная направляющая лопатка каплеобразной формы имеет высокий коэффициент лобового сопротивления, что приводит к увеличенным гидравлическим потерям на входе в рабочее колесо. Целью данного изобретения является снижение гидравлических потерь в сопле и увеличение пропускной способности направляющего аппарата гидротурбины. Поставленная цель достигается тем, что направляющая лопатка выполнена S образной формы, а ее входной и выходной участки в открытом положении лопатки расположены параллельно оси подводящего патрубка. Изобретение иллюстрируется чертежом, на котором показано поперечное сечение направляющего аппарата двукратной гидротурбины. Направляющий аппарат двукратной гидротурбины содержит сопло 1, установленную в последнем направляющую лопатку 2, выполненную S-образной формы с входным 3 и выходным 4 участками, и подводящий патрубок 5, соединенный с соплом. S-образный профиль направляющей лопатки 2 позволяет расположить ее в сопле 1 так, что входной 3 и выходной 4 участки лопатки 2 направлены параллельно оси подводящего патрубка 5 в открытом положении лопатки 2. ел ел О 15514 Направляющий аппарат двукратной гидротурбины работает следующим образом. Поток воды из подводящего патрубка 5 поступает в сопло 1, на входе которого вы ходной участок 3 лопатки 2 разделяет поток по двум каналам, а S-обраэный профиль направляющей лопатки 2 обеспечивает безударный угол входа потока в подводящие каналы и минимальные гидравлические потери в сопле 2. СЬ ПОДВОДЯ трубопро О? Упорядник А. Єугаєць Замовлення 4187 Техред М.Моргентал Коректор Л. Пилипенко Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул Гагаріна, 101
