Теплообмінник
Формула / Реферат
(57) 1. Теплообменник, содержащий трубопровод для подачи теплоносителя, имеющий расположенные с зазором, по крайней мере, на одной панели ребра с наружной и внутренней кромками, при этом панель выполнена в виде изогнутой пластины с прямолинейными боковыми участками и центральным участком в виде части цилиндра, отличающийся тем, что панель установлена на трубопроводе, а ребра контактируют с ней внутренними кромками, при этом между ребрами расположены фиксаторы.
2. Теплообменник по п. 1, отличающийся тем, что наружная кромка ребер выполнена в виде части окружности.
3. Теплообменник по пп. 1 и 2, отличающийся тем, что центр окружности наружной кромки ребер совпадает с центром трубопровода.
4. Теплообменник по пп. 1 и 2, отличающийся тем, что центр окружности наружной кромки ребер не совпадает с центром трубопровода.
5. Теплообменник по п. 1, отличающийся тем, что наружная кромка ребер выполнена в виде ломаной линии.
6. Теплообменник по пп. 1 и 5. отличающийся тем, что участки ломаной линии наружной кромки ребер образуют между собой острый угол.
7. Теплообменник по пп. 1 и 5, отличающийся тем, что участки ломаной линии наружной кромки ребер образуют между собой прямой угол.
8. Теплообменник по пп. 1 и 5, отличающийся тем, что участки ломаной линии наружной кромки ребер образуют между собой тупой угол.
9. Теплообменник по п. 1, отличающийся тем, что прямолинейные участки каждой пластины расположены на одной линии.
10. Теплообменник по п. 1, отличающийся тем, что прямолинейные участки каждой пластины расположены под углом.
11. Теплообменник по п. 1, отличающийся тем, что концы прямолинейных участков пластин выполнены Г-образными.
12. Теплообменник по п. 1, отличающийся тем, что фиксаторы выполнены на ребрах, по крайней мере, по три на каждом ребре и на соседних ребрах смещены друг относительно друга.
13. Теплообменник по пп. 1 и 11, отличающийся тем, что на наружных кромках ребер выполнены прорези, в которые введены Г-образные участки пластины.
14.Теплообменник по пп. 1 и 12, отличающийся тем, что фиксаторы выполнены в виде сферических выдавок.

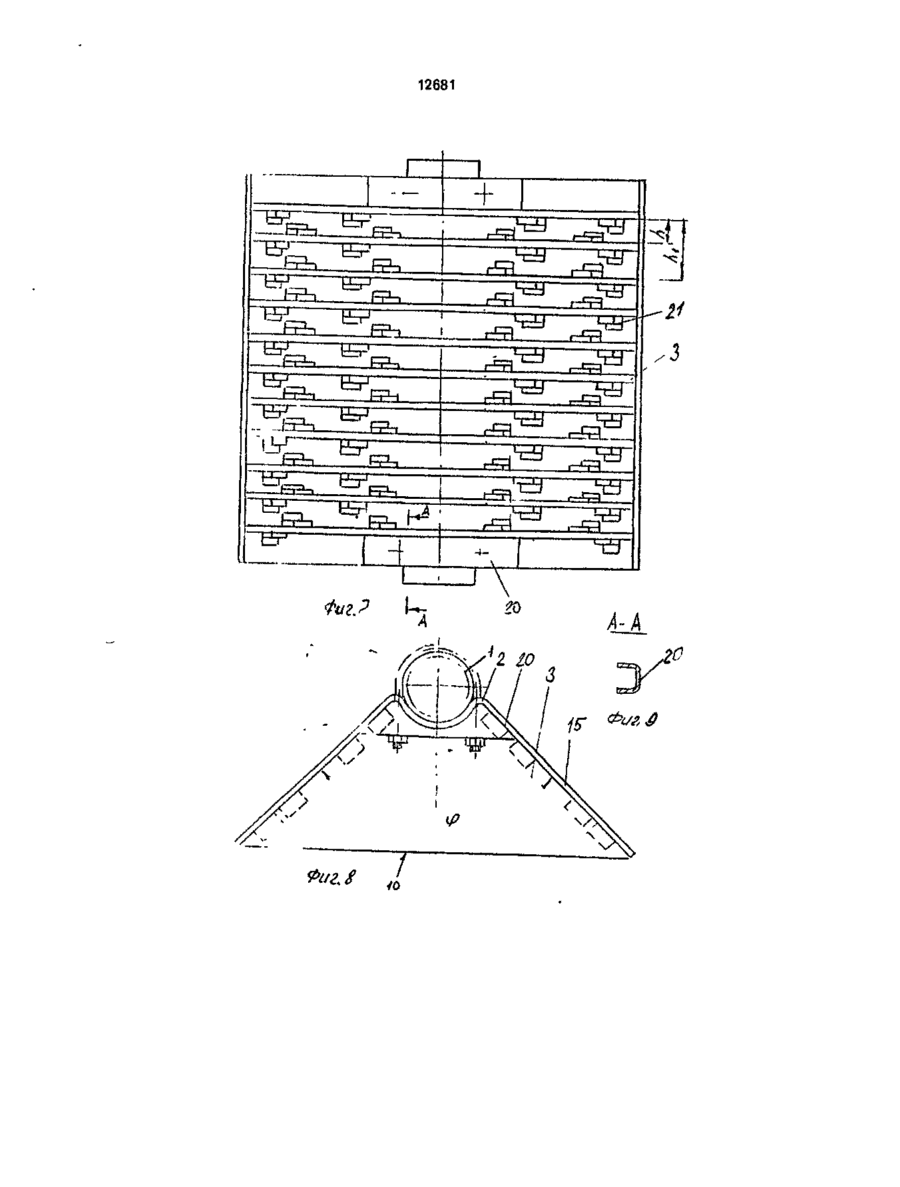

15. Теплообменник по п. 1, отличающийся тем что фиксатор выполнен в виде пластины, сдвоенной в центральной части и охватывающей пластину панели в зоне трубопровода.
16. Теплообменник по п. 1, отличающийся тем, что фиксаторы в поперечном сечении имеют П-образный профиль.
17. Теплообменник по п. 1, отличающийся тем, что между ребрами дополнительно установлены устройства регулирования зазора между ними.
18. Теплообменник по п. 1, отличающийся тем, что фиксаторы выполнены в виде полок, установленных на прямолинейных участках пластины.

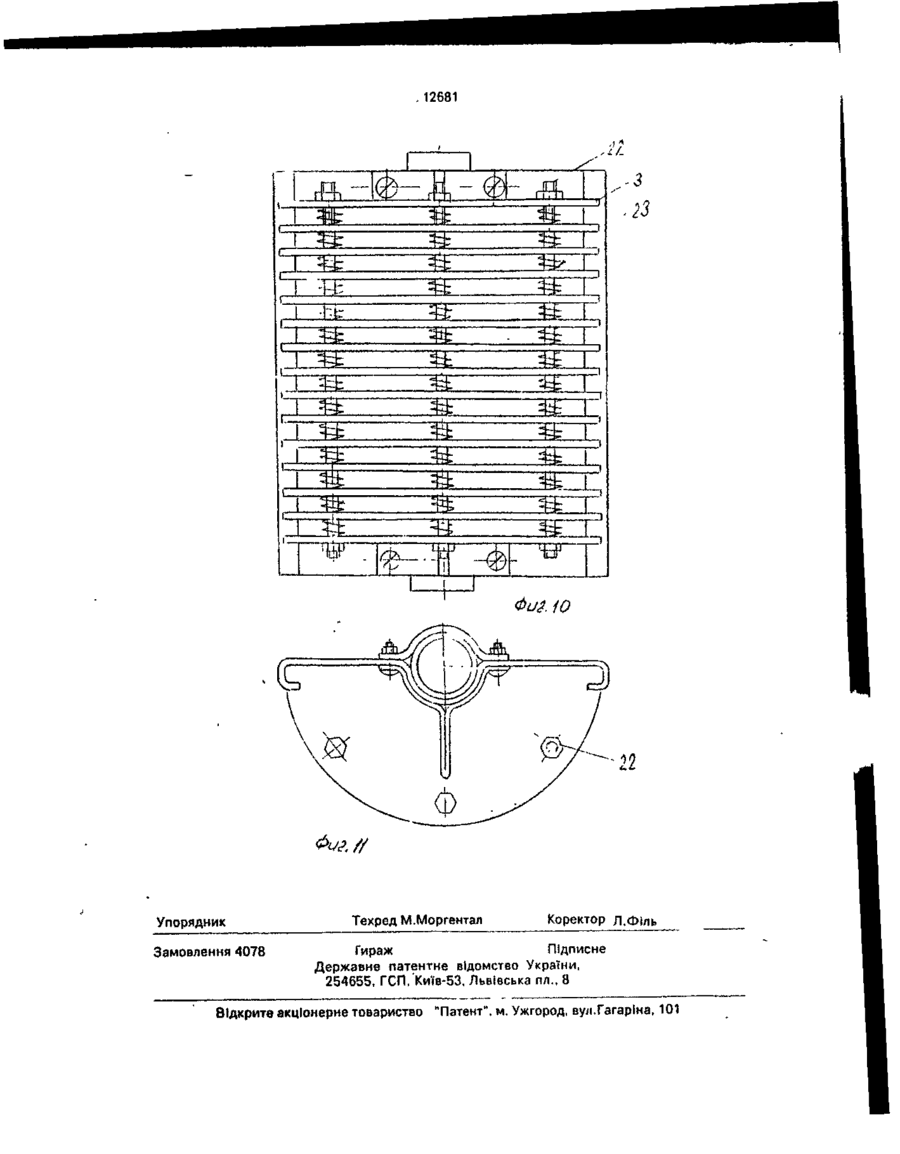

19 Теплообменник по пп. 1 и 17, отличающийся тем, что устройство регулирования зазора выполнено в виде резьбовых шпилек, снабженных пружинами.

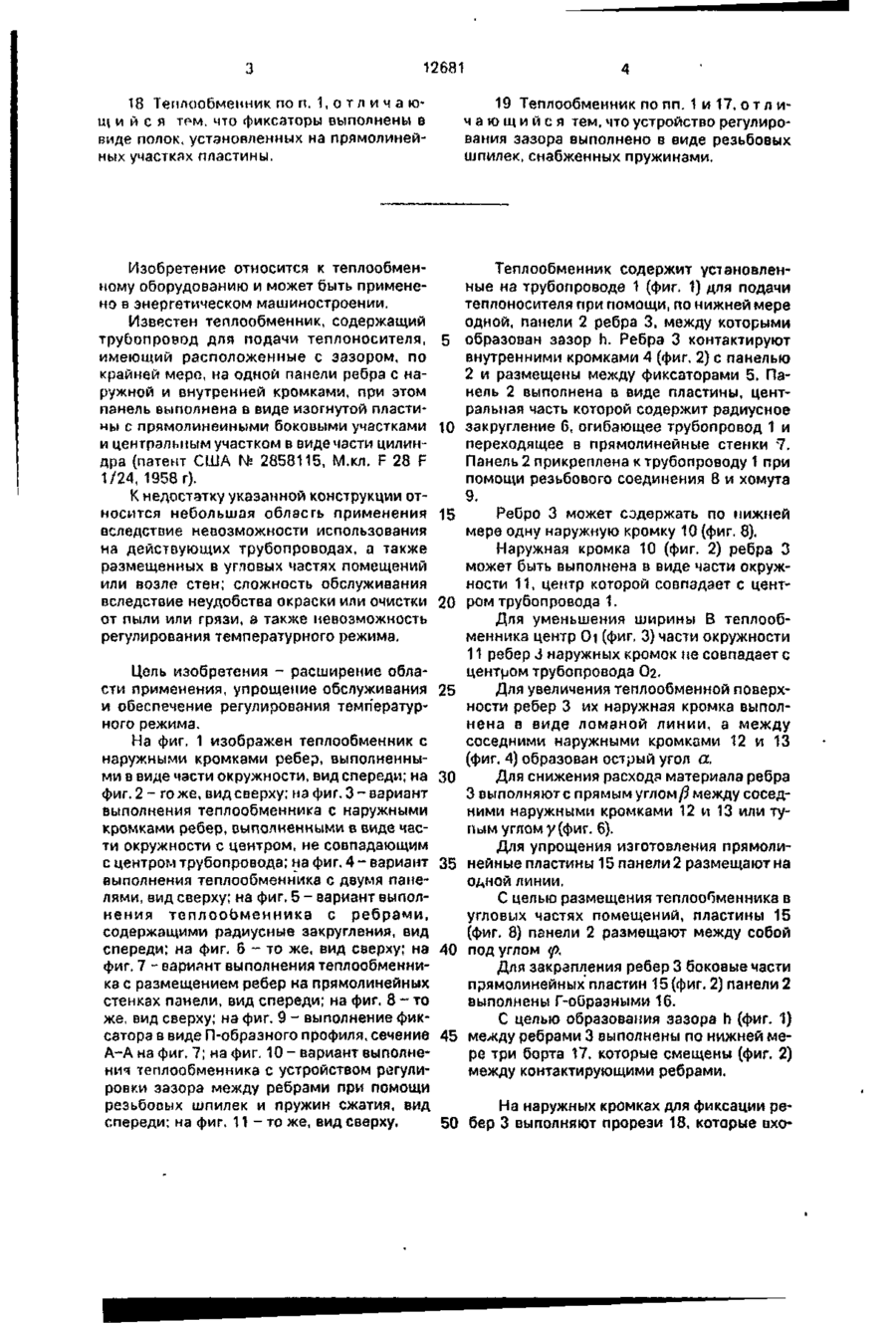

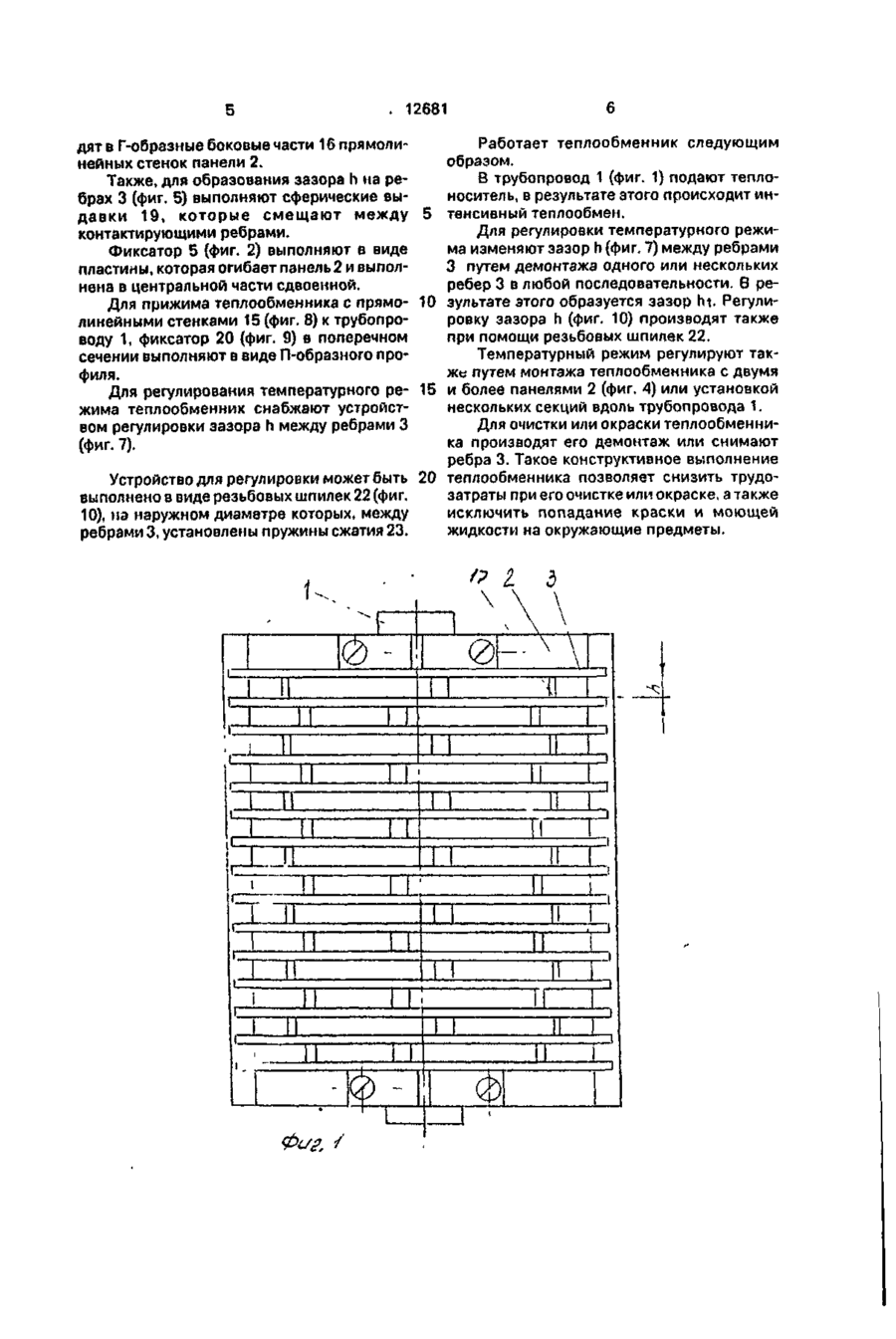

Текст
1. Теплообменник, содержащий трубопровод для подачи теплоносителя, имеющий расположенные с зазором, по крайней мере, на одной панели ребра с наружной и внутренней кромками, при этом панель выполнена в виде и з о г н у т о й пластины с прямолинейными боковыми участками и центральным участком в виде части цилиндра, о т л и ч а ю щ и й с я тем, что ганель установлена на трубопроводе, а ребра контактируют с ней внутренними кромками, при этом между ребрами расположены фиксаторы. 2. Теплообменник по п. 1 , о т л и ч а ю щ и й с я тем, что наружная кромка ребер выполнена в виде части окружности. 3. Теплообмьнник по пп. 1 и 2, о т л и ч аю щ и й с я тем, что центр окружности наружной кромки ребер совпадает с центром трубопровода. 4. Теплообменник по пп. 1 и 2, о т л и ч аю щ и й с я тем, что центр окружности наружной кромки ребер не совпадает с центром трубопровода. 5. Теплообменник по п. 1, о т л и ч а ю щ и й с я тем, что наружная кромка ребер выполнена в виде ломаной линии. 6. Теплообменник 110 пп. 1 и 5. о т л и ч а ю щ и й с я тем, что участки ломаной линии наружной кромки ребер образуют между собой острый угол. 7. Теплообменник по пп. 1 и 5, о т л и ч а ю щ и й с я тем, что участки ломаной линии наружной кромки ребер образуют между собой прямой угол. 8. Теплообменник по пп. 1и 5, о т л и ч а ю щ и й с я те.4, что участки ломаной линии наружной кромки ребер образуют между собой тупой угол. 9. Теплообменник по п. 1 , о т л и ч а ю щ и й с я тем, что прямолинейные участки каждой пластины расположены на одной линии. 10. Теплообменник по п. 1 , о т л и ч а ю щ и й с я тем, что прямолинейные участки каждой пластины расположены под углом. 11. Теплообменник по п. 1 , о т л и ч а ю щ и й с я тем, что концы прямолинейных участков пластин выполнены Г-образными. 12. Теплообменник по п. ^ о т л и ч а ю щ и й с я тем. что фиксаторы выполнены на ребрах, по крайней мере, по три на каждом ребре и на соседних ребрах смещены друг относительно друга. 13. Теплообменник по пп. 1 и 11, о т л и ч а ю щ и й с я тем, что на наружных кромках ребер выполнены прорези, в которые введены Г-образные участки пластины. 14. Теплообменник по пп. 1 и 12, о т л и ч а ю щ и й с я тем, что фиксаторы выполнены в виде сферических выдавок. 15. Теплообменник по п. 1, о т л и ч а ющ и й с я тем что фиксатор выполнен в виде пластины, сдвоенной в центральной части и охватывающей пластину панели в зоне трубопровода. 16. Теплообменник по п. 1. о т л и ч а ющ и й с я тем, что фиксаторы в поперечном сечении имеют Л-образныи профиль. 17. Теплообменник п о п . 1, о т л и ч а ющ и й с я тем, что между ребрами дополнительно установлены устройства регулирования зазора между ними. С > СО О з 12681 18 Теплообменник по п. ^ о т л и ч а ю щ и й с я том. что фиксаторы выполнены в виде полок, установленных на прямолинейных участках пластины. 19 Теплообменник по пп. 1 и 17, о т л ич а ю щ и й с я тем, что устройство регулирования зазора выполнено в виде резьбовых шпилек, снабженных пружинами. Изобретение относится к теплообменному оборудованию и может быть применено в энергетическом машиностроении. Известен теплообменник, содержащий трубопровод для подачи теплоносителя, имеющий расположенные с зазором, по крайней меро, на одной панели ребра с наружной и внутренней кромками, при этом панель выполнена в виде изогнутой пластины с прямолинейными боковыми участками и центральным участком в виде части цилиндра (патент США № 2858115, М.кл. F 28 F 1/24, 1958 г). К недостатку указанной конструкции относится небольшая область применения вследствие невозможности использования на действующих трубопроводах, а также размещенных в угловых частях помещений или возле стен; сложность обслуживания вследствие неудобства окраски или очистки от пыли или грязи, а также невозможность регулирования температурного режима. Теплообменник содержит установленные на трубопроводе 1 (фиг. 1) для подачи теплоносителя при помощи, по нижней мере одной, панели 2 ребра 3, между которыми образован зазор h. Ребра 3 контактируют внутренними кромками 4 (фиг. 2) с панелью 2 и размещены между фиксаторами 5. Панель 2 выполнена в виде пластины, центральная часть которой содержит радиусное закругление 6, огибающее трубопровод 1 и переходящее в прямолинейные стенки 7. Панель 2 прикреплена к трубопроводу 1 при помощи резьбового соединения 8 и хомута 9. Ребро 3 может содержать по нижней мере одну наружную кромку 10 (фиг. 8). Наружная кромка 10 (фиг. 2) ребра 3 может быть выполнена в виде части окружности 11, центр которой совпадает с центром трубопровода 1. Для уменьшения ширины В теплообменника центр d (фиг. 3) части окружности 11 ребер 3 наружных кромок не совпадает с центром трубопровода 02. Для увеличения теплообменной поверхности ребер 3 их наружная кромка выполнена в виде ломаной линии, а между соседними наружными кромками 12 и 13 (фиг. 4) образован острый угол а. Для снижения расхода материала ребра 3 выполняют с прямым углом/? между соседними наружными кромками 12 и 13 или тупым углом у (фиг. 6). Для упрощения изготовления прямолинейные пластины 15 панели 2 размещают на одной линии, С целью размещения теплообменника в угловых частях помещений, пластины 15 (фиг. 8) панели 2 размещают между собой под углом (р. Для закрепления ребер 3 боковые части прямолинейных пластин 15 (фиг. 2) панели 2 выполнены Г-образными 16. С целью образования зазора h (фиг. 1) между ребрами 3 выполнены по нижней мере три борта 17. которые смещены (фиг. 2) между контактирующими ребрами. Цель изобретения - расширение области применения, упрощение обслуживания и обеспечение регулирования температурного режима. На фиг. 1 изображен теплообменник с наружными кромками ребер, выполненными в виде части окружности, вид спереди; на фиг. 2 - г о же, вид сверху; на фиг. 3 - вариант выполнения теплообменника с наружными кромками ребер, выполненными в виде части окружности с центром, не совпадающим с центром трубопровода; на фиг. 4 - вариант выполнения теплообменника с двумя панелями, вид сверху; на фиг, 5 - вариант выполнения т е п л о о б м е н н и к а с ребрами, содержащими радиусные закругления, вид спереди; м^ фиг. 6 - то же, вид сверху; на фиг. 7 - вариант выполнения теплообменника с размещением ребер на прямолинейных стенках панели, вид спереди; на фиг. 8 - то же, вид сверху; на фиг. 9 - выполнение фиксатора в виде П-образного профиля, сечение А-А на фиг. 7; на фиг. 10 - вариант выполнения теплообменника с устройством регулировки зазора между ребрами при помощи резьбооых шпилек и пружин сжатия, вид спереди; на фиг. 11 - то же, вид сверху. 5 10 15 20 25 30 35 40 45 На наружных кромках для фиксации ре50 бер З выполняют прорези 18, которые вхо . 12681 Работает теплообменник следующим дят в Г-образные боковые части 16 прямолиобразом. нейных стенок панели 2. В трубопровод 1 (фиг. 1) подают теплоТакже, для образования зазора h на реноситель, в результате этого происходит инбрах 3 (фиг. 5) выполняют сферические выд а в к и 19, к о т о р ы е смещают между 5 тенсивный теплообмен. Для регулировки температурного режиконтактирующими ребрами. ма изменяют зазор h (фиг. 7) между ребрами Фиксатор 5 (фиг. 2) выполняют в виде 3 путем демонтажа одного или нескольких пластины, которая огибает панель 2 и выполребер 3 в любой последовательности. В ренена в центральной части сдвоенной. Для прижима теплообменника с прямо- 10 зультате этого образуется зазор hi. Регулировку зазора h (фиг. 10) производят также линейными стенками 15 (фиг. 8) к трубопропри помощи резьбовых шпилек 22. воду 1, фиксатор 20 (фиг. 9) в поперечном Температурный режим регулируют таксечении выполняют в виде П-образного проже путем монтажа теплообменника с двумя филя. Для регулирования температурного ре- 15 и более панелями 2 (фиг. 4) или установкой нескольких секций вдоль трубопровода 1. жима теплообменник снабжают устройстДля очистки или окраски теплообменнивом регулировки зазора h между ребрами 3 ка производят его демонтаж или снимают (фиг. 7). ребра 3. Такое конструктивное выполнение Устройство для регулировки может быть 20 теплообменника позволяет снизить трудозатраты при его очистке или окраске, а также выполнено в виде резьбовых шпилек 22 (фиг. исключить попадание краски и моющей 10), на наружном диаметре которых, между жидкости на окружающие предметы. ребрами 3, установлены пружины сжатия 23. *? L 0 Ъ 0 -. \ \ ч II _п Фиг. п 1 18921 З ?>7Ф SI 0 і"-'—• t 0 0 18921 12681 .12681 -3 ¥ ги Упорядник Замовлення 4078 Техред М.Моргентал Коректор л.ФІль ґираж Підписне Державне патентне відомство України, 254655, ГСП,'Київ-53. Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat exchanger
Автори англійськоюKopak Myroslav Petrovych
Назва патенту російськоюТеплообменник
Автори російськоюКопак Мирослав Петрович
МПК / Мітки
МПК: F28F 1/24
Мітки: теплообмінник
