Пристрій для сигналізації про стан механізмів

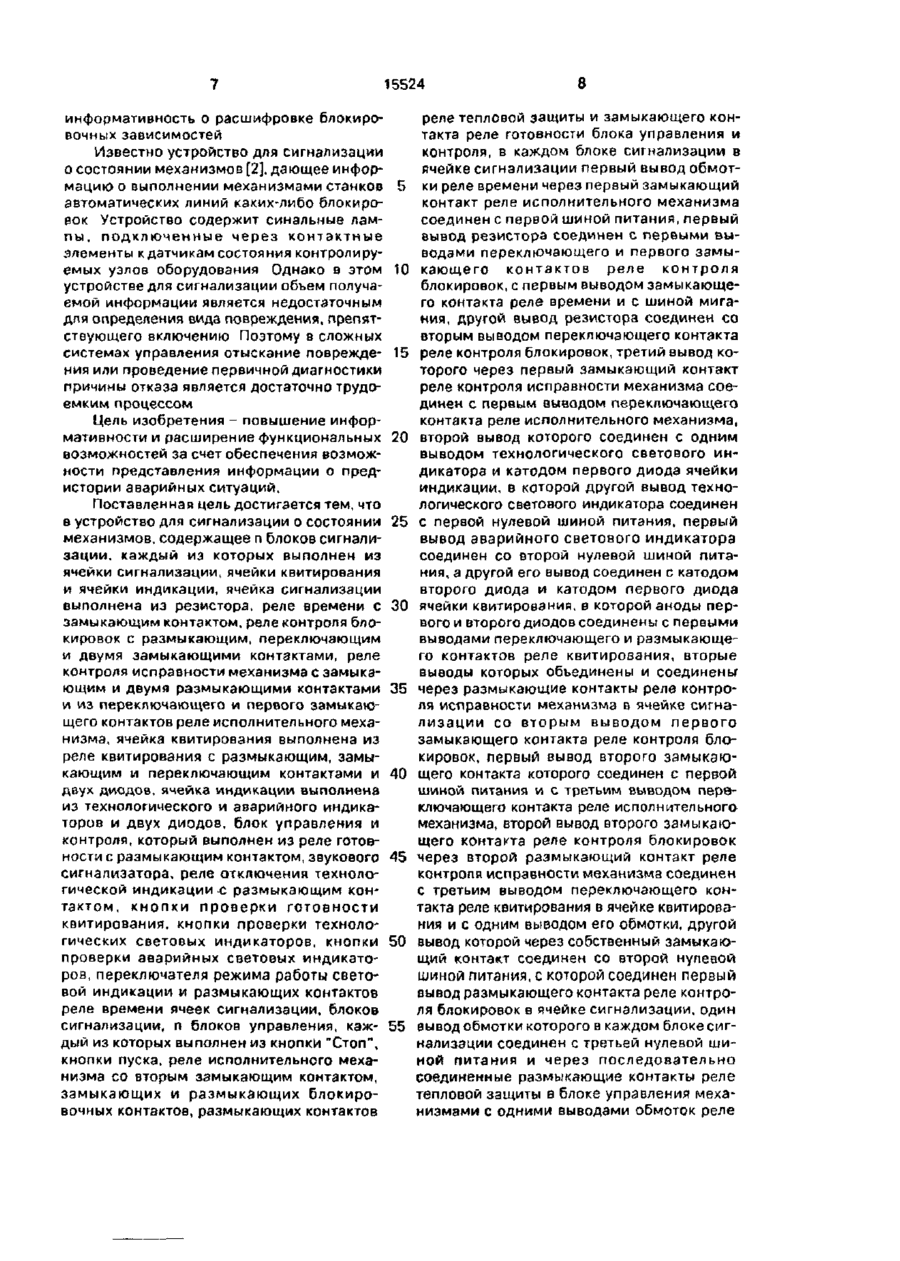

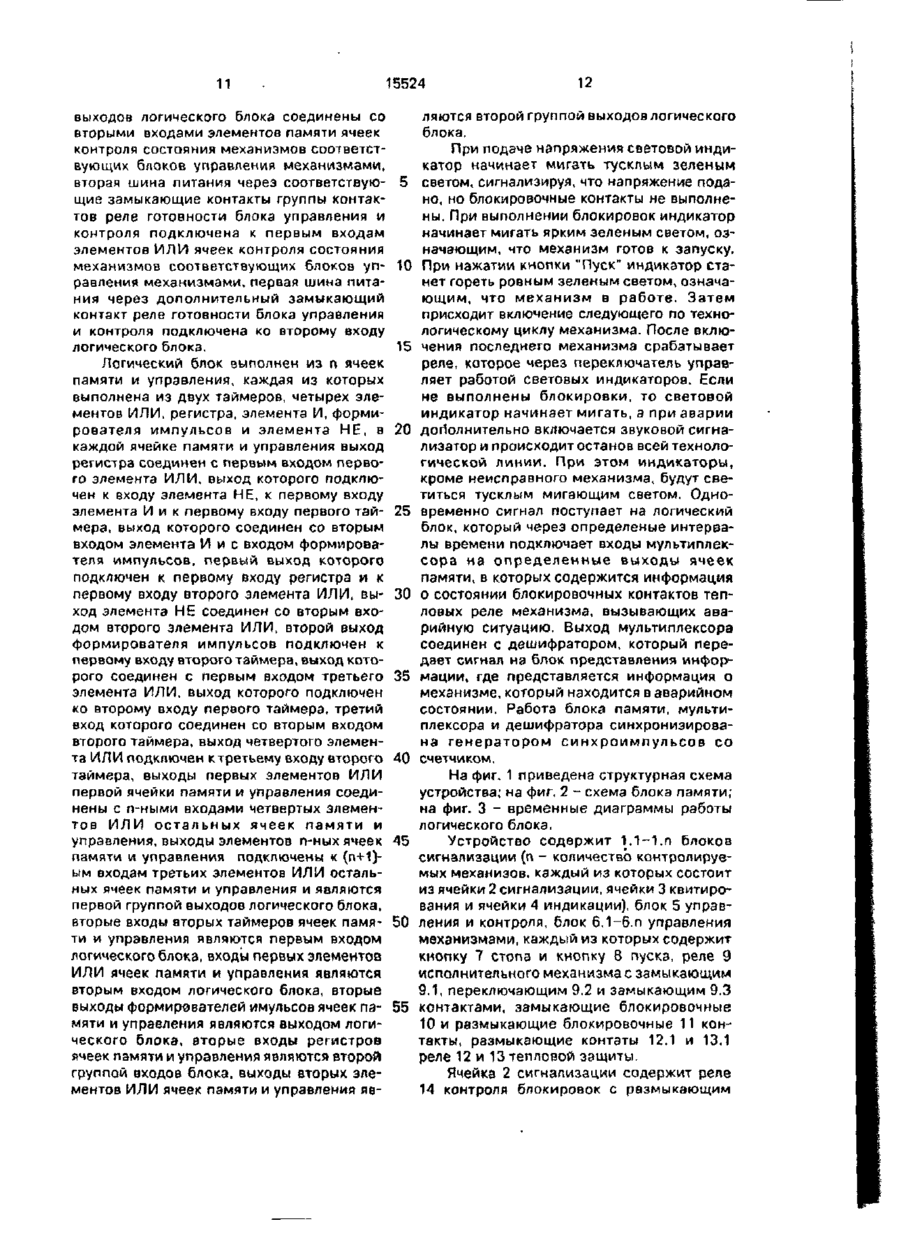

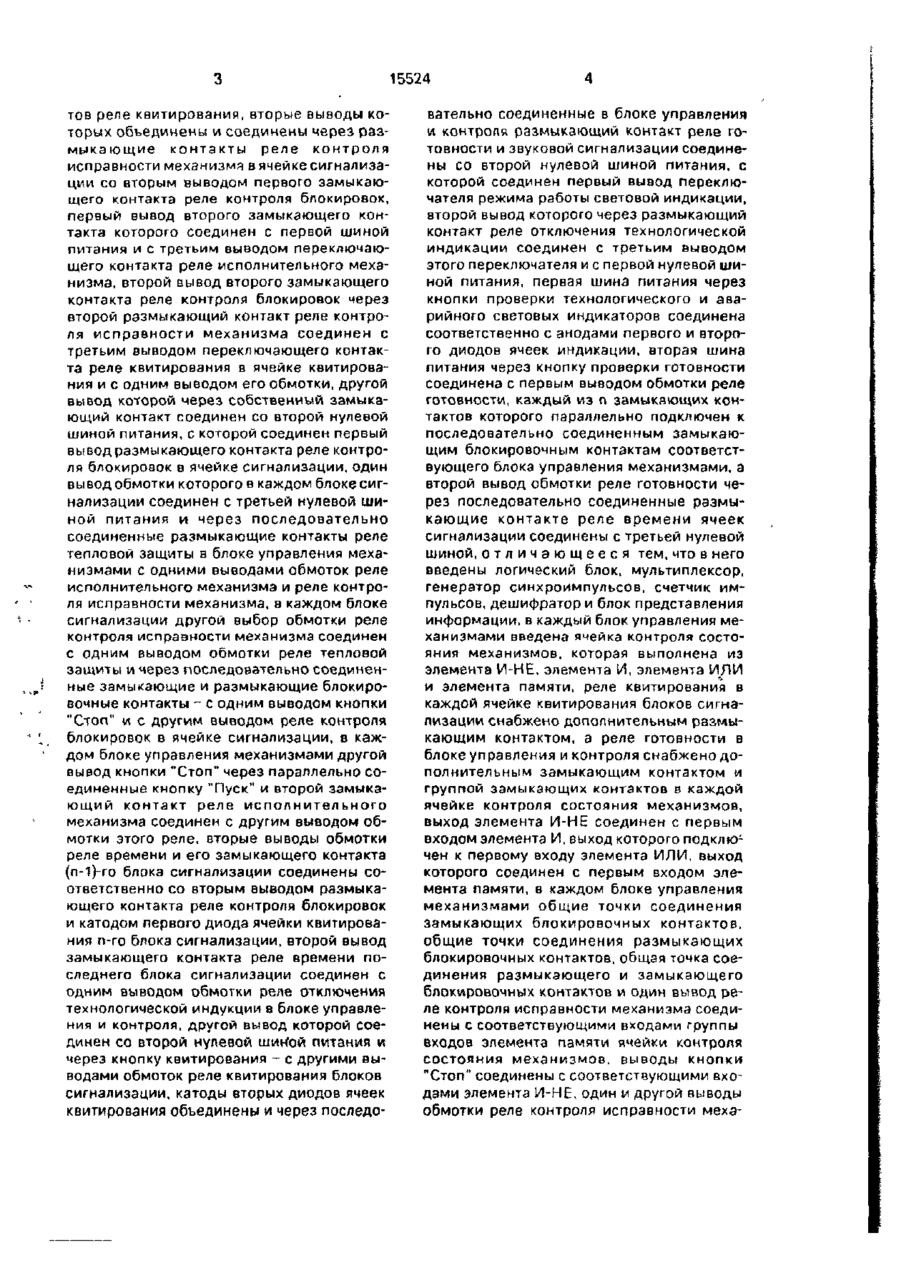

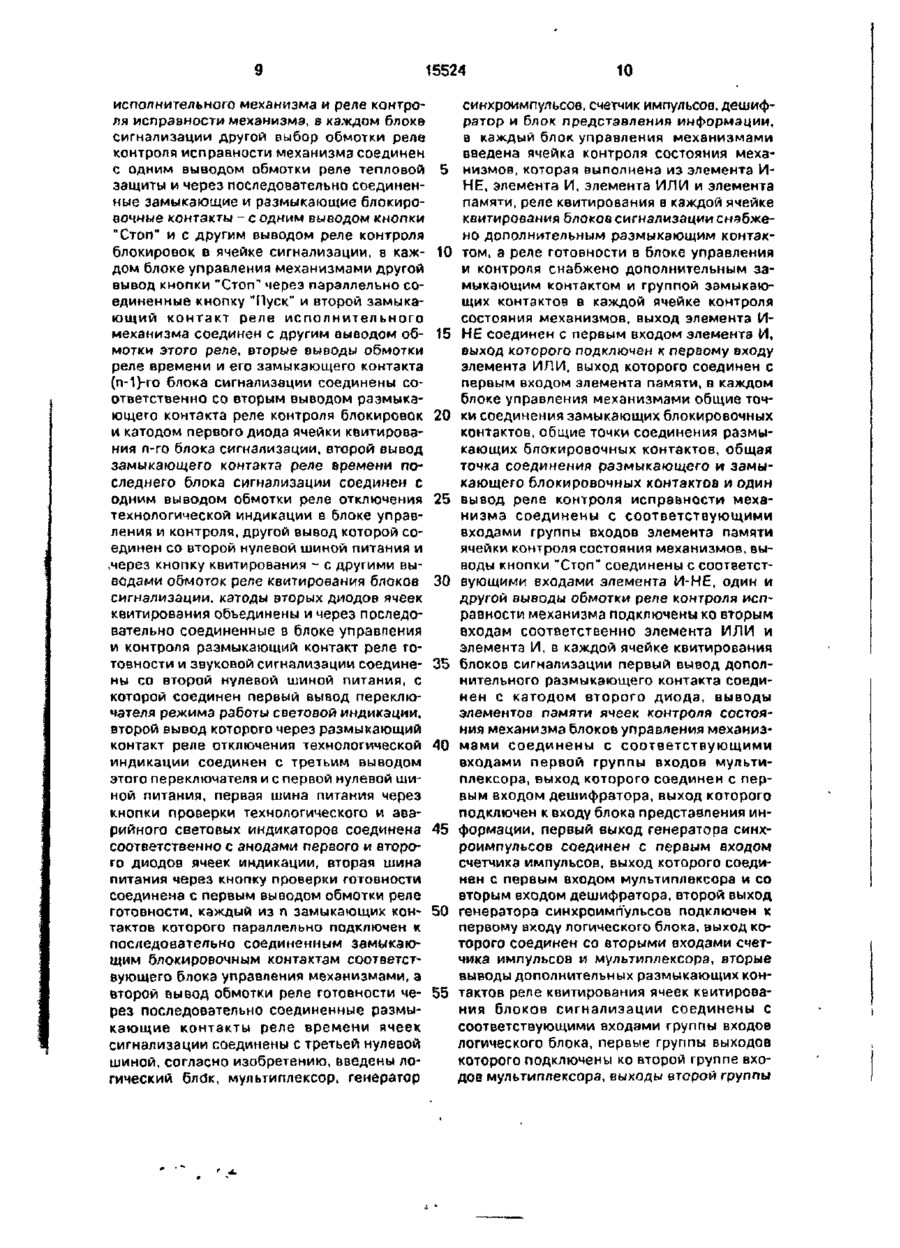

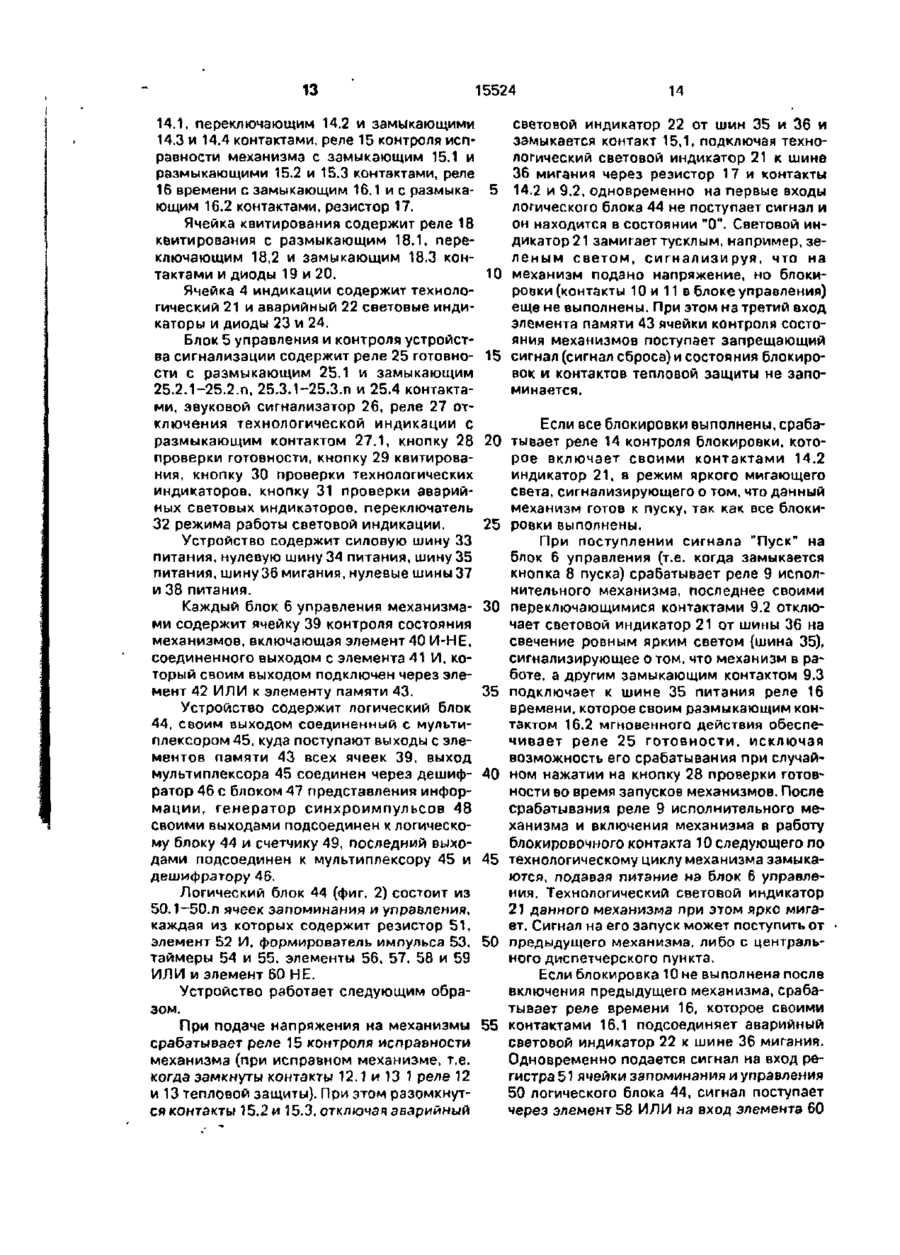

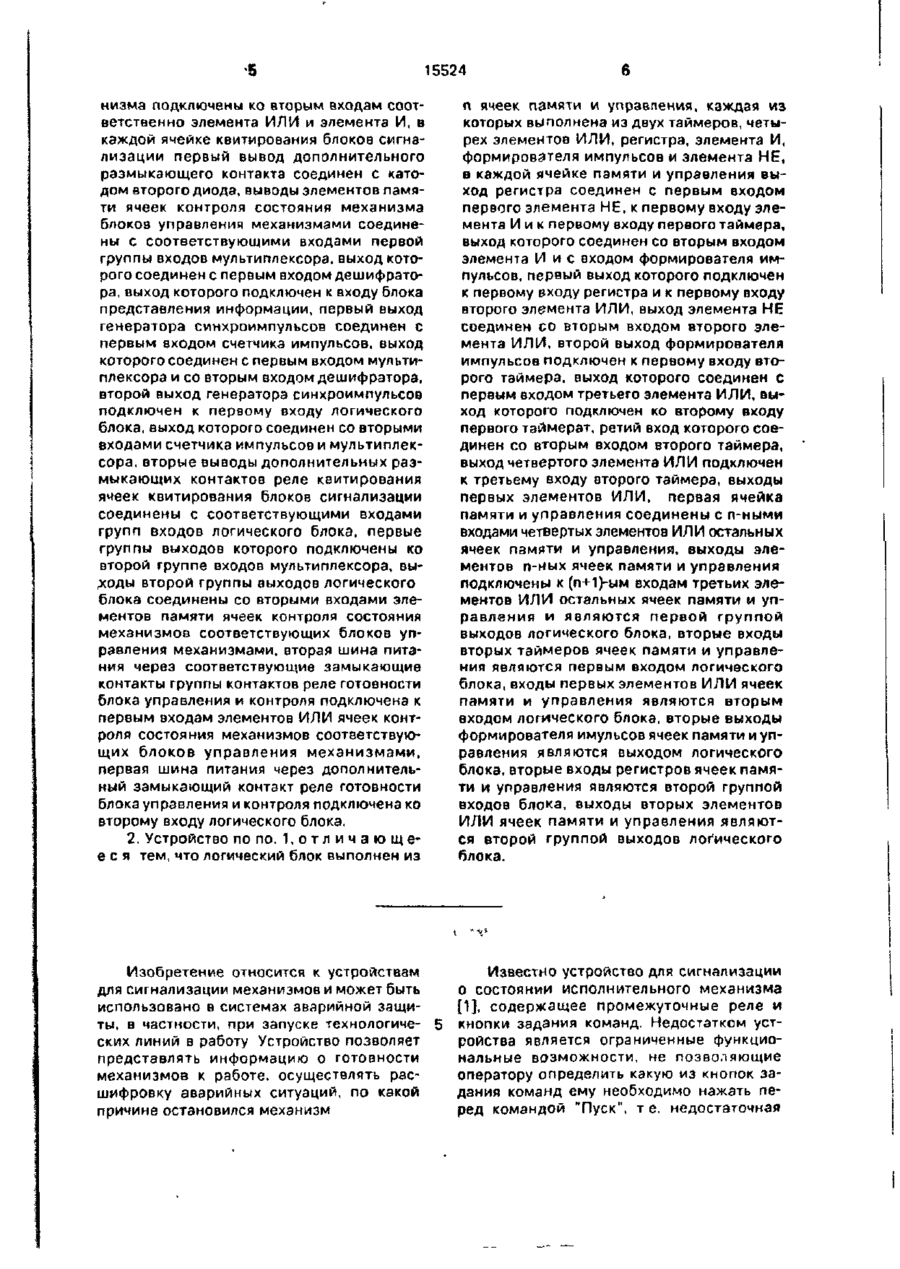

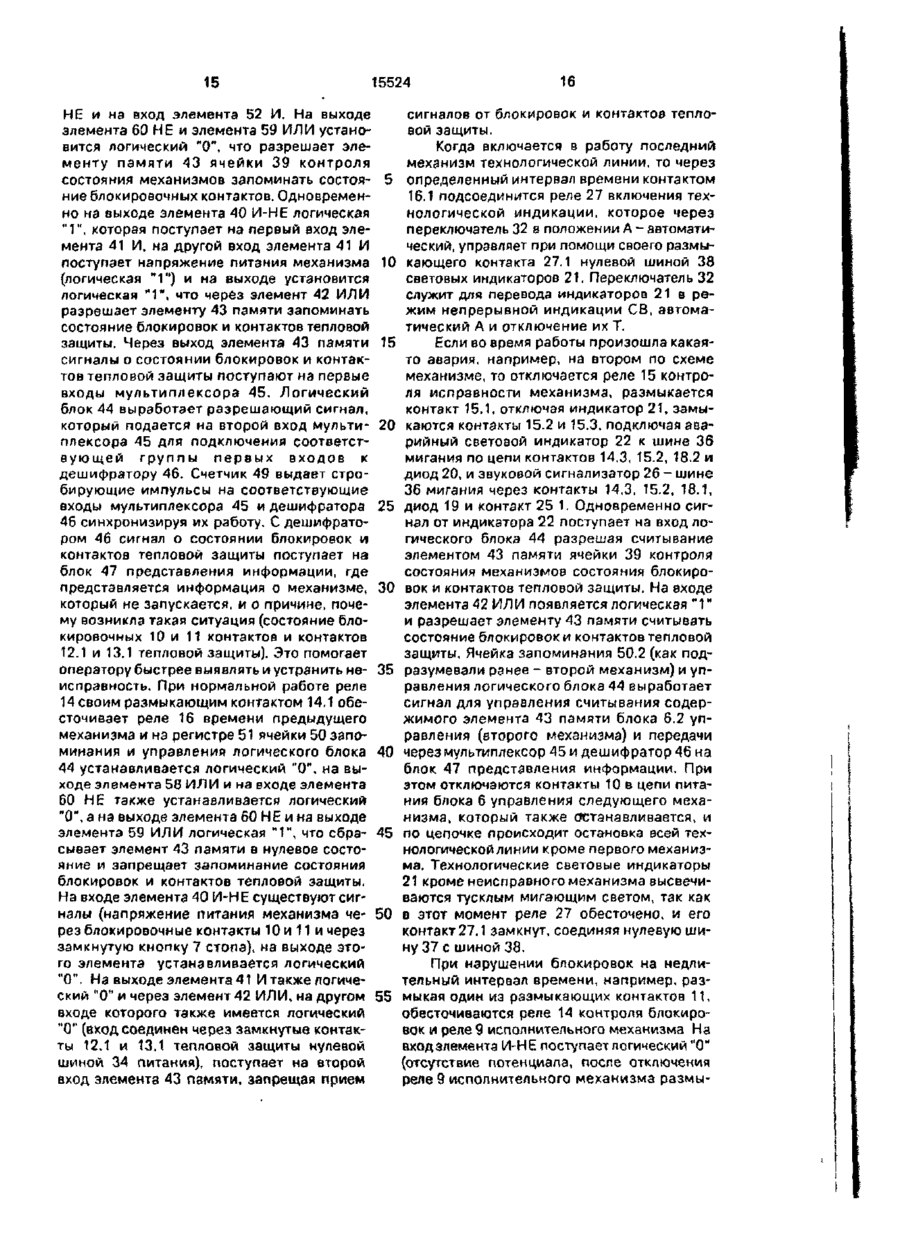

1. Устройство для сигнализации о состоянии механизмов, содержащее п блоков сигнализации, каждый из которых выполнен из ячейки сигнализации, ячейки квитирования и ячейки индикации, ячейка сигнализации выполнена из резистора, реле времени с замыкающим контактом, реле контроля блокировок с размыкающим, переключающим и двумя замыкающими контактами, реле контроля исправности механизма с замыкающим и двумя размыкающими контактами и из переключающего и первого замыкающего контактов реле исполнительного механизма, ячейка квитирования выполнена из реле квитирования с размыкающим, замыкающим и переключающим контактами и двух диодов, ячейка индикации выполнена из технологического и аварийного индикаторов и двух диодов, блок управления и контроля, который выполнен из реле готовности с размыкающим контактом, звукового сигнализатора, реле отключения технологической индикации с размыкающим контактом, кнопки проверки готовности квитирования, кнопки проверки технологических световых индикаторов, кнопки про верки аварийных световых индикаторов, переключателя режима работы световой индикации и размыкающих контактов реле времени ячеек сигнализации блоков сигнализации, п блоков управления, каждый из которых выполнен из кнопки "Стоп", кнопки пуска реле исполнительного механизма со вторым замыкающим контактом, замыкающих и размыкающих блокировочных контактов, размыкающих контактов реле тепловой защиты и замыкающего контакта реле готовности блока управления и контроля, в каждом блоке сигнализации в ячейке сигнализации первый вывод обмотки реле времени через первый замыкающий контакт реле исполнительного механизма соединен с первой шиной питания, первый вывод резистора соединен с первыми выводами переключающего и первого замыкающего контактов реле контроля блокировок, с первым выводом замыкающего контакта реле времени и с шиной мигания, другой вы ВОР, резистора соединен со вторым выводом переключающего контакта реле контроля блокировок, третий вывод которого через первый замыкающий контакт реле контроля исправности механизма соединен с первым выводом переключающего контакта реле исполнительного механизма, второй вывод которого соединен с одним выводом технологического светового индикатора и катодом первого диода ячейки индикации, в которой другой вывод технологического светового индикатора соединен с первой нулевой шиной питания, первый вывод аварийного светового индикатора соединен со второй нулевой шиной питания, а другой его вывод соединен с катодом второго диода и с катодом первого диода ячейки квитирования, в которой аноды первого и эторого диодов соединены с первыми выводами переключающего и размыкающего контак С сл (Л 15524 тов реле квитирования, вторые выводы которых объединены и соединены через размыкающие контакты реле контроля исправности механизма в ячейке сигнализации со вторым выводом первого замыкающего контакта реле контроля блокировок, первый вывод второго замыкающего контакта которого соединен с первой шиной питания и с третьим выводом переключающего контакта реле исполнительного механизма, второй вывод второго замыкающего контакта реле контроля блокировок через второй размыкающий контакт реле контроля исправности механизма соединен с третьим выводом переключающего контакта реле квитирования в ячейке квитирования и с одним выводом его обмотки, другой вывод которой через собственный замыкающий контакт соединен со второй нулевой шиной питания, с которой соединен первый вывод размыкающего контакта реле контроля блокировок в ячейке сигнализации, один вывод обмотки которого в каждом блоке сигнализации соединен с третьей нулевой шиной питания и через последовательно соединенные размыкающие контакты реле тепловой защиты в блоке управления механизмами с одними выводами обмоток реле исполнительного механизма и реле контроля исправности механизма, а каждом блоке сигнализации другой выбор обмотки реле контроля исправности механизма соединен с одним выводом обмотки реле тепловой защиты и через последовательно соединенные замыкающие и размыкающие блокировочные контакты - с одним выводом кнопки "Стоп" и с другим выводом реле контроля блокировок в ячейке сигнализации, в каждом блоке управления механизмами другой вывод кнопки "Стоп" через параллельно соединенные кнопку "Пуск" и второй замыкающий контакт реле исполнительного механизма соединен с другим выводом обмотки этого реле, вторые выводы обмотки реле времени и его замыкающего контакта (п-і)-го блока сигнализации соединены соответственно со вторым выводом размыкающего контакта реле контроля блокировок и катодом первого диода ячейки квитирования п-го блока сигнализации, второй вывод замыкающего контакта реле времени последнего блока сигнализации соединен с одним выводом обмотки реле отключения технологической индукции в блоке управления и контроля, другой вывод которой соединен со второй нулевой шиКой питания и через кнопку квитирования - с другими выводами обмоток реле квитирования блоков сигнализации, катоды вторых диодов ячеек квитирования объединены и через последо вательно соединенные в блоке управления и. контроля размыкающий контакт репе готовности и звуковой сигнализации соединены со второй нулевой шиной питания, с которой соединен первый вывод переключателя режима работы световой индикации, второй вывод которого через размыкающий контакт реле отключения технологической индикации соединен с третьим выводом этого переключателя и с первой нулевой шиной питания, первая шина питания через кнопки проверки технологического и аварийного световых индикаторов соединена соответственно с анодами первого и второго диодов ячеек индикации, вторая шина питания через кнопку проверки готовности соединена с первым выводом обмотки реле готовности, каждый из п замыкающих контактов которого параллельно подключен к последовательно соединенным замыкающим блокировочным контактам соответствующего блока управления механизмами, а второй вывод обмотки реле готовности через последовательно соединенные размыкающие контакте реле времени ячеек сигнализации соединены с третьей нулевой шиной, о т л и ч а ю щ е е с я тем, что в него введены логический блок, мультиплексор, генератор синхроимпульсов, счетчик импульсов, дешифратор и блок представления информации, в каждый блок управления механизмами введена ячейка контроля состояния механизмов, которая выполнена из элемента И-НЕ, элемента И, элемента ИЛИ и элемента памяти, реле квитирования в каждой ячейке квитирования блоков сигнализации снабжено дополнительным размыкающим контактом, а реле готовности в блоке управления и контроля снабжено дополнительным замыкающим контактом и группой замыкающих контактов в каждой ячейке контроля состояния механизмов, выход элемента И-НЕ соединен с первым входом элемента И, выход которого подключен к первому входу элемента ИЛИ, выход которого соединен с первым входом элемента памяти, в каждом блоке управления механизмами общие точки соединения замыкающих блокировочных контактов, общие точки соединения размыкающих блокировочных контактов, общая точка соединения размыкающего и замыкающего блокировочных контактов и один вывод реле контроля исправности механизма соединены с соответствующими входами группы входов элемента памяти ячейки контроля состояния механизмов, выводы кнопки "Стоп" соединены с соответствующими входами элемента И-НЕ, один и другой выводы обмотки реле контроля исправности меха 15524 низма подключены ко вторым входам соответственно элемента ИЛИ и элемента И, в каждой ячейке квитирования блоков сигнализации первый вывод дополнительного размыкающего контакта соединен с катодом второго диода, выводы элементов памяти ячеек контроля СОСТОЯНИЙ механизма блоков управления механизмами соединены с соответствующими входами первой группы входов мультиплексора, выход которого соединен с первым входом дешифратора, выход которого подключен к входу блока представления информации, первый выход генератора синхроимпульсов соединен с первым входом счетчика импульсов, выход которого соединен с первым входом мультиплексора и со вторым входом дешифратора, второй выход генератора синхроимпульсов подключен к первому входу логического блока, выход которого соединен со вторыми входами счетчика импульсов и мультиплексора, вторые выводы дополнительных размыкающих контактов реле квитирования ячеек квитирования блоков сигнализации соединены с соответствующими входами групп входов логического блока, первые группы выходов которого подключены ко второй группе входов мультиплексора, выводы второй группы выходов логического блока соединены со вторыми входами элементов памяти ячеек контроля состояния механизмов соответствующих блоков управления механизмами, вторая шина питания через соответствующие замыкающие контакты группы контактов реле готовности блока управления и контроля подключена к первым входам элементов ИЛИ ячеек контроля состояния механизмов соответствующих блоков управления механизмами, первая шина питания через дополнительный замыкающий контакт реле готовности блока управления и контроля подключена ко второму входу логического блока. 2. Устройство по по. 1, о т л и ч а ю щ ее с я тем, что логический блок выполнен из п ячеек памяти и управления, каждая из которых выполнена из двух таймеров, четырех элементов ИЛИ, регистра, элемента И, формирователя импульсов и элемента НЕ, в каждой ячейке памяти и управления выход регистра соединен с первым входом первого элемента НЕ, к первому входу элемента И и к первому входу первого таймера, выход которого соединен со вторым входом элемента И и с входом формирователя импульсов, первый выход которого подключен к первому входу регистра и к первому входу второго элемента ИЛИ, выход элемента НЕ соединен со вторым входом второго элемента ИЛИ, второй выход формирователя импульсов подключен к первому входу второго таймера, выход которого соединен с первым входом третьего элемента ИЛИ, выход которого подключен ко второму входу первого таймерат, ретий вход которого соединен со вторым входом второго таймера, выход четвертого элемента ИЛИ подключен к третьему входу второго таймера, выходы первых элементов ИЛИ, первая ячейка памяти и управления соединены с п-ными входами четвертых элементов ИЛИ остальных ячеек памяти и управления, выходы элементов п-ных ячеек памяти и управления подключены к (п+1)-ым входам третьих элементов ИЛИ остальных ячеек памяти и управления и являются первой группой выходов логического блока, вторые входы вторых таймеров ячеек памяти и управления являются первым входом логического блока, входы первых элементов ИЛИ ячеек памяти и управления являются вторым входом логического блока, вторые выходы формирователя имульсов ячеек памяти и управления являются выходом логического блока, вторые входы регистров ячеек памяти и управления являются второй группой входов блока, выходы вторых элементов ИЛИ ячеек памяти и управления являются второй группой выходов логического блока. Известно устройство для сигнапизации Изобретение относится к устройствам о состоянии исполнительного механизма для сигнализации механизмов и может быть [1], содержащее промежуточные реле и использовано в системах аварийной защиты, в частности, при запуске технологиче- 5 кнопки задания команд. Недостатком устройства является ограниченные функциоских линий в работу Устройство позволяет нальные возможности, не позволяющие представлять информацию о готовности оператору определить какую из кнопок замеханизмов к работе, осуществлять расдания команд ему необходимо нажать пешифровку аварийных ситуаций, по какой ред командой "Пуск", те. недостаточная причине остановился механизм 15524 информативность о расшифровке блокировочных зависимостей Известно устройство для сигнализации о состоянии механизмов [2]. дающее информацию о выполнении механизмами станков автоматических линий каких-либо блокировок Устройство содержит синальиые ламп ы , п о д к л ю ч е н н ы е через к о н т а к т н ы е элементы к датчикам состояния контролируемых узлов оборудования Однако в этом устройстве для сигнализации объем получаемой информации является недостаточным для определения вида повреждения, препятствующего включению Поэтому в сложных системах управления отыскание повреждения или проведение первичной диагностики причины отказа является достаточно трудоемким процессом Цель изобретения - повышение информативности и расширение функциональных возможностей за счет обеспечения возможности представления информации о предистории аварийных ситуаций. Поставленная цель достигается тем, что в устройство для сигнализации о состоянии механизмов, содержащее п блоков сигнализации, каждый из которых выполнен из ячейки сигнализации, ячейки квитирования и ячейки индикации, ячейка сигнализации выполнена из резистора, реле времени с замыкающим контактом, реле контроля блокировок с размыкающим, переключающим и двумя замыкающими контактами, реле контроля исправности механизма с замыкающим и двумя размыкающими контактами и из переключающего и первого замыкающего контактов реле исполнительного механизма, ячейка квитирования выполнена из реле квитирования с размыкающим, замыкающим и переключающим контактами и двух диодов, ячейка индикации выполнена из технологического и аварийного индикаторов и двух диодов, блок управления и контроля, который выполнен из реле готовности с размыкающим контактом, звукового сигнализатора, реле отключения технологической индикации £ размыкающим контактом, к н о п к и п р о в е р к и г о т о в н о с т и квитирования, кнопки проверки технологических световых индикаторов, кнопки проверки аварийных световых индикаторов, переключателя режима работы световой индикации и размыкающих контактов реле времени ячеек сигнализации, блоков сигнализации, п блоков управления, каждый из которых выполнен из кнопки "Стоп", КНОПКИ пуска, реле исполнительного механизма со вторым замыкающим контактом, замыкающих и размыкающих блокировочных контактов, размыкающих контактов 5 10 15 20 25 30 35 40 45 50 55 8 реле тепловой защиты и замыкающего контакта реле готовности блока управления и контроля, в каждом блоке сигнализации в ячейке сигнализации первый вывод обмотки реле времени через первый замыкающий контакт реле исполнительного механизма соединен с первой шиной питания, первый вывод резистора соединен с первыми выводами переключающего и первого замыкающего к о н т а к т о в реле контроля блокировок, с первым выводом замыкающего контакта реле времени и с шиной мигания, другой вывод резистора соединен со вторым выводом переключающего контакта реле контроля блокировок, третий вывод которого через первый замыкающий контакт реле контроля исправности механизма соединен с первым выводом переключающего контакта реле исполнительного механизма, второй вывод которого соединен с одним выводом технологического светового индикатора и катодом первого диода ячейки индикации, в которой другой вывод технологического светового индикатора соединен с первой нулевой шиной питания, первый вывод аварийного светового индикатора соединен со второй нулевой шиной питания, а другой его вывод соединен с катодом второго диода и катодом первого диода ячейки квитирования, в которой аноды первого и второго диодов соединены с первыми выводами переключающего и размыкающего контактов реле квитирования, вторые выводы которых объединены и соединены через размыкающие контакты реле контроля исправности механизма в ячейке сигнализации со вторым выводом п е р в о г о замыкающего контакта реле контроля блокировок, первый вывод второго замыкающего контакта которого соединен с первой шиной питания и с третьим выводом переключающего контакта реле исполнительного механизма, второй вывод второго замыкающего контакта реле контроля блокировок через второй размыкающий контакт реле контроля исправности механизма соединен с третьим выводом переключающего контакта реле квитирования в ячейке квитирования и с одним выводом его обмотки, другой вывод которой через собственный замыкающий контакт соединен со второй нулевой шиной питания, с которой соединен первый вывод размыкающего контакта реле контроля блокировок в ячейке сигнализации, один вывод обмотки которого в каждом блоке сигнализации соединен с третьей нулевой шиной питания и через последовательно соединенные размыкающие контакты реле тепловой защиты в блоке управления механизмами с одними выводами обмоток реле 15524 10 синхроимпульсов, счетчик импульсов, дешифисполнительного механизма и реле контроратор и блок представления информации, ля исправности механизма, в каждом блоке в каждый блок управления механизмами сигнализации другой выбор обмотки реле введена ячейка контроля состояния мехаконтроля исправности механизма соединен с одним выводом обмотки реле тепловой 5 низмов, которая выполнена из элемента ИНЕ, элемента И, элемента ИЛИ и элемента защиты и через последовательно соединенпамяти, реле квитирования в каждой ячейке ные замыкающие и размыкающие блокироквитирования блоков сигнализации снабжевочные контакты - с одним выводом кнопки но дополнительным размыкающим контак"Стоп" и с другим выводом реле контроля блокировок в ячейке сигнализации, в каж- 10 том, а реле готовности в блоке управления и контроля снабжено дополнительным задом блоке управления механизмами другой мыкающим контактом и группой замыкаювывод кнопки "Стоп™ через параллельно сощих контактов в каждой ячейке контроля единенные кнопку "Пуск" и второй замыкасостояния механизмов, выход элемента И* ющий контакт реле исполнительного механизма соединен с другим выводом об- 15 НЕ соединен с первым входом элемента И, мотки этого реле, вторые выводы обмотки выход которого подключен к первому входу реле времени и его замыкающего контакта элемента ИЛИ, выход которого соединен с (п-1)-го блока сигнализации соединены сопервым входом элемента памяти, в каждом ответственно со вторым выводом размыкаблоке управления механизмами общие точющего контакта реле контроля блокировок 20 ки соединения замыкающих блокировочных и катодом первого диода ячейки квитироваконтактов, общие точки соединения размыния п-го блока сигнализации, второй вывод кающих блокировочных контактов, общая замыкающего контакта реле времени поточка соединения размыкающего и замыследнего блока сигнализации соединен с кающего блокировочных контактов и один одним выводом обмотки реле отключения 25 вывод реле контроля исправности мехатехнологической индикации в блоке управнизма соединены с соответствующими ления и контроля, другой вывод которой совходами группы входов элемента памяти единен со второй нулевой шиной питания и ячейки контроля состояния механизмов, вы,через кнопку квитирования - с другими выводы кнопки "Стоп" соединены с соответстводами обмоток реле квитирования блоков 30 вующими входами элемента И-НЕ, один и сигнализации, катоды вторых диодов ячеек другой выводы обмотки реле контроля испквитирования объединены и через последоравности механизма подключены ко вторым вательно соединенные в блоке управления входам соответственно элемента ИЛИ и и контроля размыкающий контакт реле гоЭлемента И, в каждой ячейке квитирования товности и звуковой сигнализации соедине- 35 блоков сигнализации первый вывод дополны со второй нулевой шиной питания, с нительного размыкающего контакта соедикоторой соединен первый вывод переклюнен с катодом второго диода, выводы чателя режима работы световой индикации, элементов памяти ячеек контроля состоявторой вывод которого через размыкающий ния механизма блоков управления механизконтакт реле отключения технологической 40 мами соединены с соответствующими индикации соединен с третьим выводом входами первой группы входов мультиэтого переключателя и с первой нулевой шиплексора, выход которого соединен с перной питания, первая шина питания через вым входом дешифратора, выход которого кнопки проверки технологического и аваподключен к входу блока представления инрийного световых индикаторов соединена соответственно с анодами первого и второ- 45 формации, первый выход генератора синхроимпульсов соединен с первым входом го диодов ячеек индикации, вторая шина счетчика импульсов, выход которого соедипитания через кнопку проверки готовности нен с первым входом мультиплексора и со соединена с первым выводом обмотки реле вторым входом дешифратора, второй выход готовности, каждый из п замыкающих кон50 генератора синхроимпульсов подключен к тактов которого параллельно подключен к первому входу логического блока, выход копоследовательно соединенным замыкаюторого соединен со вторыми входами счетщим блокировочным контактам соответстчика импульсов и мультиплексора, вторые вующего блока управления механизмами, а выводы дополнительных размыкающих конвторой вывод обмотки реле готовности че55 тактов реле квитирования ячеек квитироварез последовательно соединенные размыния блоков сигнализации соединены с кающие контакты реле времени ячеек соответствующими входами группы входов сигнализации соединены с третьей нулевой логического блока, первые группы выходов шиной, согласно изобретению, введены локоторого подключены ко второй группе вхогический блох мультиплексор, генератор дов мультиплексора, выходы второй группы 11 15524 12 выходов логического блока соединены со ляются второй группой выходов логического вторыми входами элементов памяти ячеек блока. контроля состояния механизмов соответстПри подаче напряжения световой индивующих блоков управления механизмами, катор начинает мигать тусклым зеленым вторая шина питания через соответствую- 5 светом, сигнализируя, что напряжение подащие замыкающие контакты группы контакно, но блокировочные контакты не выполнетов реле готовности блока управления и ны. При выполнении блокировок индикатор контроля подключена к первым входам начинает мигать ярким зеленым светом, озэлементов ИЛИ ячеек контроля состояния начающим, что механизм готов к запуску. механизмов соответствующих блоков уп- 10 При нажатии кнопки "Пуск" индикатор старавления механизмами, первая шина питанет гореть ровным зеленым светом, означания через дополнительный замыкающий ющим, что механизм в работе. Затем контакт реле готовности блока управления присходит включение следующего по технои контроля подключена ко второму входу логическому циклу механизма. После вклюлогического блока. 15 чения последнего механизма срабатывает реле, которое через переключатель управЛогический блоквыполнен из п ячеек ляет работой световых индикаторов. Если памяти и управления, каждая из которых не выполнены блокировки, то световой выполнена из двух таймеров, четырех элеиндикатор начинает мигать, а при аварии ментов ИЛИ, регистра, элемента И, формирователя импульсов и элемента НЕ, в 20 дополнительно включается звуковой сигнакаждой ячейке памяти и управления выход лизатор и происходит останов всей технолорегистра соединен с первым входом первогической линии. При этом индикаторы, го элемента ИЛИ, выход которого подклюкроме неисправного механизма, будут свечен к входу элемента НЕ, к первому входу титься тусклым мигающим светом. Одноэлемента И и к первому входу первого тай- 25 временно сигнал поступает на логический мера, выход которого соединен со вторым блок, который через определеные интервавходом элемента И и с входом формировалы времени подключает входы мультиплектеля импульсов, первый выход которого сора на определенные выходы ячеек подключен к первому входу регистра и к памяти, в которых содержится информация первому входу второго элемента ИЛИ, вы- 30 о состоянии блокировочных контактов тепход элемента НЕ соединен со вторым вхоловых реле механизма, вызывающих авадом второго элемента ИЛИ, второй выход рийную ситуацию. Выход мультиплексора формирователя импульсов подключен к соединен с дешифратором, который перепервому входу второго таймера, выход котодает сигнал нэ блок представления инфоррого соединен с первым входом третьего 35 мации, где представляется информация о элемента ИЛИ, выход которого подключен механизме, который находится в аварийном ко второму входу первого таймера, третий состоянии. Работа блока памяти, мультивход которого соединен со вторым входом плексора и дешифратора синхронизировавторого таймера, выход четвертого элеменна генератором синхроимпульсов со та ИЛИ подключен к третьему входу второго 40 счетчиком. таймера, выходы первых элементов ИЛИ На фиг. 1 приведена структурная схема первой ячейки памяти и управления соедиустройства; на фиг, 2 - схема блока памяти; нены с п-ными входами четвертых элеменна фиг. 3 - временные диаграммы работы тов ИЛИ остальных ячеек памяти и логического блока. управления, выходы элементов n-ных ячеек 45 Устройство содержит 1.1-1.П блоков памяти и управления подключены к (п+1)сигнализации (п - количество контролируеым входам третьих элементов ИЛИ остальмых механизов, каждый из которых состоит ных ячеек памяти и управления и являются из ячейки 2 сигнализации, ячейки 3 квитиропервой группой выходов логического блока, вания и ячейки 4 индикации), блок 5 управвторые входы вторых таймеров ячеек памя- 50 ления и контроля, блок 6.1-б.п управления ти и управления являются первым входом механизмами, каждый из которых содержит логического блока, входы первых элементов кнопку 7 стопа и кнопку 8 пуска, реле 9 ИЛИ ячеек памяти и управления являются исполнительного механизма с замыкающим вторым входом логического блока, вторые 9.1, переключающим 9.2 и замыкающим 9.3 выходы формирователей имульсов ячеек памяти и управления являются выходом логи- 55 контактами, замыкающие блокировочные 10 и размыкающие блокировочные 11 конческого блока, вторые входы регистров такты, размыкающие контаты 12.1 и 13.1 ячеек памяти и управления являются второй реле 12 и 13 тепловой защиты. группой входов блока, выходы вторых элеЯчейка 2 сигнализации содержит реле ментов ИЛИ ячеек памяти и управления яв14 контроля блокировок с размыкающим гз 15524 14.1, переключающим 14.2 и замыкающими 14.3 и 14.4 контактами, реле 15 контроля исправности механизма с замыкающим 15.1 и размыкающими 15.2 и 15.3 контактами, реле 16 времени с замыкающим 16.1 и с размыка- 5 ющим 16.2 контактами, резистор 17, Ячейка квитирования содержит реле 18 квитирования с размыкающим 18.1, переключающим 18,2 и замыкающим 18.3 контактами и диоды 19 и 20. 10 Ячейка 4 индикации содержит технологический 21 и аварийный 22 световые индикаторы и диоды 23 и 24. Блок 5 управления и контроля устройства сигнализации содержит реле 25 готовно- 15 сти с размыкающим 25.1 и замыкающим 25.2.1-25.2.п, 25.3.1-25.3.п и 25.4 контактами, звуковой сигнализатор 26, реле 27 отключения технологической индикации с размыкающим контактом 27.1, кнопку 28 20 проверки готовности, кнопку 29 квитирования, кнопку 30 проверки технологических индикаторов, кнопку 31 проверки аварийных световых индикаторов, переключатель 32 режима работы световой индикации. 25 Устройство содержит силовую шину 33 питания, нулевую шину 34 питания, шину 35 питания, шину 36 мигания, нулевые шины 37 и 38 питания. Каждый блок 6 управления механизма- 30 ми содержитячейку 39 контроля состояния механизмов, включающая элемент 40 И-НЕ, соединенного выходом с элемента 41 И, который своим выходом подключен через элемент 42 ИЛИ к элементу памяти 43. 35 Устройство содержит логический блок 44, своим выходом соединенный с мультиплексором 45, куда поступают выходы с элементов памяти 43 всех ячеек 39, выход мультиплексора 45 соединен через дешиф- 40 ратор 46 с блоком 47 представления информации, генератор синхроимпульсов 48 своими выходами подсоединен к логическому блоку 44 и счетчику 49, последний выходами подсоединен к мультиплексору 45 и 45 дешифратору 46. Логический блок 44 (фиг. 2) состоит из 50.1-БО.п ячеек запоминания и управления, каждая из которых содержит резистор 51, элемент 52 И, формирователь импульса 53, 50 таймеры 54 и 55, элементы 56, 57, 58 и 59 ИЛИ и элемент 60 НЕ. Устройство работает следующим образом. При подаче напряжения на механизмы 55 срабатывает реле 15 контроля исправности механизма (при исправном механизме, т.е. когда замкнуты контакты 12.1 и 13 1 реле 12 и 13 тепловой защиты). При этом разомкнутся контакты 15.2 и 15.3, отключая аварийный 14 световой индикатор 22 от шин 35 и 36 и замыкается контакт 15,1, подключая технологический световой индикатор 21 к шине 36 мигания через резистор 17 и контакты 14.2 и 9.2, одновременно на первые входы логического блока 44 не поступает сигнал и он находится в состоянии "0". Световой индикатор 21 замигает тусклым, например, зеленым светом, сигнализируя, что на механизм подано напряжение, но блокировки (контакты 10 и 11 в блоке управления) еще не выполнены. При этом на третий вход элемента памяти 43 ячейки контроля состояния механизмов поступает запрещающий сигнал (сигнал сброса) и состояния блокировок и контактов тепловой защиты не запоминается. Если все блокировки выполнены,срабатывает реле 14 контроля блокировки, которое включает своими контактами 14.2 индикатор 21, в режим яркого мигающего света, сигнализирующего о том, что данный механизм готов к пуску, так как все блокировки выполнены. При поступлении сигнала "Пуск" на блок б управления (т.е. когда замыкается кнопка 8 пуска) срабатывает реле 9 исполнительного механизма, последнее своими переключающимися контактами 9.2 отключает световой индикатор 21 от шины 36 на свечение ровным ярким светом {шина 35), сигнализирующее о том, что механизм в ра~ боте, а другим замыкающим контактом 9.3 подключает к шине 35 питания реле 16 времени, которое своим размыкающим контактом 16.2 мгновенного действия обеспечивает реле 25 готовности, исключая возможность его срабатывания при случайном нажатии на кнопку 28 проверки готовности во время запусков механизмов. После срабатывания реле 9 исполнительного механизма и включения механизма в работу блокировочного контакта 10 следующего по технологическому циклу механизма замыкаются, подавая питание на блок 6 управления. Технологический световой индикатор 21 данного механизма при этом ярко мигает. Сигнал на его запуск может поступить от предыдущего механизма, либо с центрального диспетчерского пункта. Если блокировка Юне выполнена после включения предыдущего механизма, срабатывает реле времени 16, которое своими контактами 16.1 подсоединяет аварийный световой индикатор 22 к шине 36 мигания. Одновременно подается сигнал на вход регистра 51 ячейки запоминания и управления 50 логического блока 44, сигнал поступает через элемент 58 ИЛИ на вход элемента 60 15 15524 НЕ и на вход элемента 52 И. На выходе элемента 60 НЕ и элемента 59 ИЛИ установится логический "0", что разрешает элементу памяти 43 ячейки 39 контроля состояния механизмов запоминать состоя- 5 ние блокировочных контактов. Одновременно на выходе элемента 40 И-НЕ логическая " 1 " , которая поступает на первый вход элемента 41 И, на другой вход элемента 41 И поступает напряжение питания механизма 10 (логическая "1") и на выходе установится логическая " 1 " , что через элемент 42 ИЛИ разрешает элементу 43 памяти запоминать состояние блокировок и контактов тепловой защиты. Через выход элемента 43 памяти 15 сигналы о состоянии блокировок и контактов тепловой защиты поступают на первые входы мультиплексора 45. Логический блок 44 выработает разрешающий сигнал, который подается на второй вход мульти- 20 плексора 45 для подключения соответств у ю щ е й г р у п п ы п е р в ы х входов к дешифратору 46. Счетчик 49 выдает стробирующие импульсы на соответствующие входы мультиплексора 45 и дешифратора 25 46 синхронизируя их работу. С дешифратором 46 сигнал о состоянии блокировок и контактов тепловой защиты поступает на блок 47 представления информации, где представляется информация о механизме, 30 который не запускается, и о причине, почему возникла такая ситуация (состояние блокировочных 10 и 11 контактов и контактов 12.1 и 13.1 тепловой защиты). Это помогает оператору быстрее выявлять и устранить не- 35 исправность. При нормальной работе реле 14 своим размыкающим контактом 14.1 обесточивает реле 16 времени предыдущего механизма и на регистре 51 ячейки 50 запоминания и управления логического блока 40 44 устанавливается логический "0", на выходе элемента 58 ИЛИ и на входе элемента 60 НЕ также устанавливается логический "0", а на выходе элемента 60 НЕ и на выходе элемента 59 ИЛИ логическая " 1 Н , что сбра- 45 сывает элемент 43 памяти в нулевое состояние и запрещает запоминание состояния блокировок и контактов тепловой защиты. На входе элемента 40 И-Н Е существуют сигналы (напряжение питания механизма че- 50 рез блокировочные контакты 10 и 11 и через замкнутую кнопку 7 стопа), на выходе этого элемента устанавливается логический "0". На выходе элемента 41 И также логический "0" и через элемент 42 ИЛИ, иа другом 55 входе которого также имеется логический "0" (вход соединен через замкнутые контакты 12.1 и 13.1 тепловой защиты нулевой шиной 34 питания), поступает на второй вход элемента 43 памяти, запрещая прием 16 сигналов от блокировок и контактов тепловой защиты. Когда включается в работу последний механизм технологической линии, то через определенный интервал времени контактом 16.1 подсоединится реле 27 включения технологической индикации, которое через переключатель 32 а положении А - автоматический, управляет при помощи своего размыкающего контакта 27.1 нулевой шиной 38 световых индикаторов 21. Переключатель 32 служит для перевода индикаторов 21 в режим непрерывной индикации СВ, автоматический А и отключение их Т. Если во время работы произошла какаято авария, например, на втором по схеме механизме, то отключается реле 15 контроля исправности механизма, размыкается контакт 15.1, отключая индикатор 21, замыкаются контакты 15.2 и 15.3, подключая аварийный световой индикатор 22 к шине 36 мигания по цепи контактов 14.3, 15.2, 18.2 и диод 20, и звуковой сигнализатор 26 - шине 36 мигания через контакты 14.3, 15.2, 18.1, диод 19 и контакт 25 1. Одновременно сигнал от индикатора 22 поступает на вход логического блока 44 разрешая считывание элементом 43 памяти ячейки 39 контроля состояния механизмов состояния блокировок и контактов тепловой защиты. На входе элемента 42 ИЛИ появляется логическая " I м и разрешает элементу 43 памяти считывать состояние блокировок и контактов тепловой защиты. Ячейка запоминания 50.2 (как подразумевали ранее - второй механизм) и управления логического блока 44 выработает сигнал для управления считывания содержимого элемента 43 памяти блока 6.2 управления (второго механизма) и передачи через мультиплексор 45 и дешифратор 46 на блок 47 представления информации. При этом отключаются контакты 10 в цепи питания блока 6 управления следующего механизма, который также останавливается, и по цепочке происходит остановка всей технологическойлинии кроме первого механизма. Технологические световые индикаторы 21 кроме неисправного механизма высвечиваются тусклым мигающим светом, так как в этот момент реле 27 обесточено, и его контакт 27.1 замкнут, соединяя нулевую шину 37 с шиной 38. При нарушении блокировок на недлительный интервал времени, например, размыкая один из размыкающих контактов 11, обесточиваются реле 14 контроля блокировок и реле 9 исполнительного механизма На вход элемента И-НЕ поступает логический "0 й (отсутствие потенциала, после отключения реле 9 исполнительного механизма размы 17 15524 кается контакт 9.1) на выходе элемента 40 И-НЕ устанавливается логическая " 1 " , поступающая на первый вход элемента 41 И, на втором входе имеется логическая " 1 " (напряжение на механизм подано), на выхо- 5 де элемента 41 И и 42 ИЛИ устанавливается логическая " 1 " , разрешающая элементу 43 памяти запоминать состояние блокировок и контактов тепловой защиты Контакт 14.1 реле контроля блокировок замыкается и 10 обеспечивает питание реле 16 времени предыдущего механизма, чей замыкающий контакт 16 1 срабатывания соединяет индикатор 22 аварийной сигнализации данного м е х а н и з м а к шине 36 м и г а н и я . 15 Одновременно через замкнутые контакты 18.4 реле квитирования сигнал поступает на регистр 51 логического блока 44, ячейки 50 запоминания и управления соответствующего механизма (фиг 36, вариант А). В 20 регистре 51 запоминается сигнал и одновременно выдается на элемент 58 ИЛИ с выхода которого этот сигнал поступает на вход элемента 52 И, вход элемента 62 НЕ и на входы элементов 56 ИЛИ других ячеек 25 запоминания и управления На входах элемента 59 ИЛИ устанавливаются логический "0" и на выходе логический "0", разрешающий прием сигналов элементу 43 памяти ячейки 39 контроля состояния механизмов 30 блока 6 управления механизмом. С выхода элемента 58 ИЛИ сигнал поступает на вход таймера 54, запускающий его На втором входе таймера отсутствуют сигналы, и на третий вход поступают сигналы от генератора 35 синхроимпульсов, с выхода таймера 54 импульсы (фиг. 3, и, вариант А) поступают на второй вход элемента 52 И, на выходе которого появляются сигналы (фиг. 3, П. вариант А) Одновременно сигналы поступают в форми40 рователь 53 импульса сброса Регистр 51 сохраняет значение сигнала, пока не поступает на его вход импульс сброса с формирователя 53 импульса. Одновременно импульс сброса поступает через элементы 59 ИЛИ на элемент памяти 43, счетчик 49 (фиг. 3, к, вари- 45 ант А) и на первый вход таймера 55, запускающий его На втором входе таймера 55 отсутствует сигнал (фиг 3, д, вариант А), так как на другие ячейки 50 запоминания и управления не поступают сигналы и на входе 50 элемента 56 ИЛИ данной ячейки 50 запоминания и управления отсутствуют сигналы, то на выходе таймера Е5 нет сигнала (фиг. 3, е, вариант А). После сброса регистра 51 на выходе элемента 58 ИЛИ и на входе элемен- 55 та 60 НЕ устанавливается логический "0" и на выходе которого устанавливается логическая " 1 " , которая через элемент 59 ИЛИ сбрасывает элемент 43 памяти. 18 При поступлении кратковременных сигналов от нескольких механизмов (фиг. 3, вариант Б), например от 1,2, 3 механизмов, на входе регистров 51.1, 51 2 и 51.3 имеются сигналы (фиг. З, бі, бг, бз, вариант Б). Регистры запоминают эту информацию и на выходах р е г и с т р о в 5 1 . 1 , 51.2 и 51.3 и элементов 58 ИЛИ ячеек 50.1,50.2. 50.3 запоминания и управления устанавливается логическая " 1 " (фиг. З, ві, В2, вз, вариант Б). Одновременно на элементы 56 ИЛИ этих ячеек 50 1, 50.2 и 50 3 поступают сигналы {логические " 1"), на выходе которых устанавливаются логические " 1 " , поступающие а таймеры 55 соответствующих ячеек (фиг. 3, д, вариант Б). Первым срабатывает таймер 54 ячейки 50.1 выдав сигнал на элемент 52 И, на выходе которого устанавливается логическая " 1 " , поступающая на входы элементов 57 ИЛИ ячеек 50.2 и 50.3. На выходе этих элементов устанавливается логическая " 1 " , запрещающая работу таймеров 51 ячеек 50.2 и 50.3, соответственно на вторые входы элементов И не поступает сигнал и на выходе их также отсутствуют сигналы. Когда вся информация из элемента 43 памяти первого механизма опрошена, таймер 54 ячейки 50.1 прекращает выдавать сигнал опроса (фиг. 3, к, вариант Б), который запускает таймер 55. он будет считать пока имеется сигнал на выходе элемента 56 ИЛИ, из выходе таймера 55 устанавливается логическая " I й (фиг. 3, е, вариант Б), поступающая на вход элемента 57 ИЛИ и через него на вход таймера 54, блокируя работу таймера На выходе элемента 52 И устанавливается логический "0", поступающий на элемент 57 ИЛИ ячеек 50.2 и 5С.З запоминания и управления, разрешающий их работу Аналогично первой ячейке 50.1 запоминания и управления отработают сперва ячейки 50,2, а потом 50.3 запоминания и управления. При поступлении на входы регистров 51 ячеек 50 запоминания и управления длительных сигналов (длительность более чем требуется времени для опроса всех блокировок и контактов тепловых защит от всех механизмов (фиг. 3, т, вариант В), схема управления ячеек 50 работает аналогично ранее описанному, с тем отличием, что таймер 55 после истечения времени опроса всех 4 механизмов обнуляется и разрешает заново опрос первой ячейки 50.1. Это повторяется циклически, пока имеются сигналы от индикаторов аварийной сигнализации. Реле25 готовности совместно с кнопкой 28 проверки готовности позволяет перед запуском механизмов в работу проверить це 19 15524 20 пи сигнализации и блокировок. При этом на чения последнего от питания при проверке входы элементов 58 ИЛИ всех ячеек 50 заготовности. Квитирование звукового сигпоминания и управления поступают сигнанала и перевод свечения с мигающего на лы и устройство работает по варианту Б ровный свет аварийного светового индика(фиг. 3} Так при нажатии кнопки 28 срабатора 22 осуществляется нажатием кнопки тывает реле 25 и своими замыкающими 29 квитирования, срабатывания соответстконтактами 25.2.1-25.2.п шунтирует замывующего реле 18 квитирования, которое кающие блокировочные контакты 10, одностановится на самоблокировку контактавременно проявляется цепь сигнализации ми 18.3 и контактом 18.4 отключает регистр срабатыванием реле 14 по блокам 1.1-1.П 10 51 от цепи индикатора 22. Диоды 19 и 20 всех механизмов. При этом технологичеячейки 3 квитирования служат для развязки ские световые индикаторы 21 высвечиваютцепей. ся ярким мигающим светом, что также указывает на исправность размыкающих Кнопки 30 и 31 проверки исправности блокировочных контактов 11. 15 индикаторов 21 и 22 подключают к поРазмыкающий контакт 25.1 в цепи°зеуследним питание от шины 35 через диоды кового сигнализатора 26 служит для отклю23 и 24. 15524 15524 U А о., 15524 (13) СІ (5О5 G 08 В 23/00 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО (54) ПРИСТРІЙ ДЛЯ СИГНАЛІЗАЦІЇ ПРО СТАН МЕХАНІЗМІВ 1 (20)94322080.21.06.93 (21)4808545/SU (22)08.01.90 (24) 30.06.97 (46) 30.06.97. Бюл. № З (56) 1. Авторское свидетельство СССР Ьк 824248, кл. G 08 В 23/00, 1981. 2. Авторское свидетельство СССР № 1249557, кл. G 08 В 23/00, 1985 (прототип). (72) Тійрмаа Аго Аугустович, Шоечіков Володимир Олександрович, Никитенко Владлен Олександрович J73) Державний науково-дослідний та проектно-конструкторський Інститут по автоматизації вугільної промисловості НДПІ вуглеавтоматизація (UA) (57) 1. Устройство для сигнализации о состоянии механизмов, содержащее п блоков сигнализации, каждый из которых выполнен из ячейки сигнализации, ячейки квитирования и ячейки индикации, ячейка сигнализации выполнена из резистора, реле времени с замыкающим контактом, реле контроля блокировок с размыкающим, переключающим и двумя замыкающими контактами, реле контроля исправности механизма с замыкающим и двумя размыкающими контактами и из переключающего и первого замыкающего контактов реле исполнительного механизма, ячейка квитирования выполнена из реле квитирования с размыкающим, замыкающим и переключающим контактами и двух диодов, ячейка индикации выполнена из технологического и аварийного индикаторов и двух диодов, блок управления и контроля, который выполнен из реле готовности с размыкающим контактом, звукового сигнализатора, реле отключения технологической индикации с размыкающим контактом, кнопки проверки готовности квитирования, кнопки проверки технологических световых индикаторов, кнопки про верки аварийных световых индикаторов, переключателя режима работы световой индикации и размыкающих контактов реле времени ячеек сигнализации блоков сигнализации, п блоков управления, каждый из которых выполнен из кнопки "Стоп", кнопки пуска реле исполнительного механизма со вторым замыкающим контактом, замыкающих и размыкающих блокировочных контактов, размыкающих контактов реле тепловой защиты и замыкающего контакта реле готовности блока управления и контроля, в каждом блоке сигнализации в ячейке сигнализации первый вывод обмотки реле времени через первый замыкающий контакт реле исполнительного механизма соединен с первой шиной питания, первый вывод резистора соединен с первыми выводами переключающего и первого замыкающего контактов реле контроля блокировок, с первым выводом замыкающего контакта реле времени и с шиной мигания, другой выво^ резистора соединен со вторым выводом переключающего контакта реле контроля блокировок, третий вывод которого через первый замыкающий контакт реле контроля исправности механизма соединен с первым выводом переключающего контакта реле исполнительного механизма, второй вывод которого соединен с одним выводом технологического светового индикатора и катодом первого диода ячейки индикации, в которой другой вывод технологического светового индикатора соединен с первой нулевой шиной питания, первый вывод аварийного светового индикатора соединен со второй нулевой шиной питания, а другой его вывод соединен с катодом второго диода и с катодом первого диода ячейки квитирования, в которой аноды первого и второго диодов соединены с первыми выводами переключающего и размыкающего контак С сл ел 15524 тов реле квитирования, вторые выводы которых объединены и соединены через размыкающие к о н т а к т ы реле к о н т р о л я исправности механизма в ячейке сигнализации со вторым выводом первого замыкающего контакта реле контроля блокировок, первый вывод второго замыкающего контакта которого соединен с первой шиной питания и с третьим выводом переключающего контакта реле исполнительного механизма, второй вывод второго замыкающего контакта реле контроля блокировок через второй размыкающий контакт реле контроля исправности механизма соединен с третьим выводом переключающего контакта реле квитирования в ячейке квитирования и с одним выводом его обмотки, другой вывод которой через собственный замыкающий контакт соединен со второй нулевой шиной питания, с которой соединен первый вывод размыкающего контакта реле контроля блокировок в ячейке сигнализации, один вы вод обмотки которого в каждом блоке сигнализации соединен с третьей нулевой шиной питания и через последовательно соединенные размыкающие контакты реле тепловой защиты в блоке управления механизмами с одними выводами обмоток реле исполнительного механизма и реле контроля исправности механизма, в каждом блоке сигнализации другой выбор обмотки реле контроля исправности механизма соединен с одним выводом обмотки реле тепловой защиты и через последовательно соединенные замыкающие и размыкающие блокировочные контакты - с одним выводом кнопки "Стоп" и с другим выводом реле контроля блокировок в ячейке сигнализации, в каждом блоке управления механизмами другой вывод кнопки "Стоп" через параллельно соединенные кнопку "Пуск" и второй замыкаю щ и й контакт реле и с п о л н и т е л ь н о г о механизма соединен с другим выводом обмотки этого реле, вторые выводы обмотки реле времени и его замыкающего контакта (п-1)-го блока сигнализации соединены соответственно со вторым выводом размыкающего контакта реле контроля блокировок и катодом первого диода ячейки квитирования п-го блока сигнализации, второй вывод замыкающего контакта реле времени последнего блока сигнализации соединен с одним выводом обмотки реле отключения технологической индукции в блоке управления и контроля, другой вывод которой соединен со второй нулевой шиКой питания и через кнопку квитирования - с другими выводами обмоток реле квитирования блоков сигнализации, катоды вторых диодов ячеек квитирования объединены и через последо вательно соединенные в блоке управления и контроля размыкающий контакт реле готовности и звуковой сигнализации соединены со второй нулевой шиной питания, с которой соединен первый вывод переключателя режима работы световой индикации, второй вывод которого через размыкающий контакт реле отключения технологической индикации соединен с третьим выводом этого переключателя и с первой нулевой шиной питания, первая шина питания через кнопки проверки технологического и аварийного световых индикаторов соединена соответственно с анодами первого и второго диодов ячеек индикации, вторая шина питания через кнопку проверки готовности соединена с первым выводом обмотки реле готовности, каждый из п замыкающих контактов которого параллельно подключен к последовательно соединенным замыкающим блокировочным контактам соответствующего блока управления механизмами, а второй вывод обмотки реле готовности через последовательно соединенные размыкающие контакте реле времени ячеек сигнализации соединены с третьей нулевой шиной, о т л и ч а ю щ е е с я тем, что в него введены логический блок, мультиплексор, генератор синхроимпульсов, счетчик импульсов, дешифратор и блок представления информации, в каждый блок управления механизмами введена ячейка контроля состояния механизмов, которая выполнена из элемента И-НЕ, элемента И, элемента ИЛИ и элемента памяти, реле квитирования в каждой ячейке квитирования блоков сигнализации снабжено дополнительным размыкающим контактом, а реле готовности в блоке управления и контроля снабжено дополнительным замыкающим контактом и группой замыкающих контактов в каждой ячейке контроля состояния механизмов, выход элемента И-НЕ соединен с первым входом элемента И, выход которого подключен к первому входу элемента ИЛИ, выход которого соединен с первым входом элемента памяти, в каждом блоке управления механизмами общие точки соединения замыкающих блокировочных контактов, общие точки соединения размыкающих блокировочных контактов, общая точка соединения размыкающего и замыкающего блокировочных контактов и один вывод реле контроля исправности механизма соединены с соответствующими входами группы входов элемента памяти ячейки контроля состояния механизмов, выводы кнопки "Стоп" соединены с соответствующими входами элемента И-НЕ, один и другой выводы обмотки реле контроля исправности меха 15524 низма подключены ко вторым входам соответственно элемента ИЛИ и элемента И, в каждой ячейке квитирования блоков сигнализации первый вывод дополнительного размыкающего контакта соединен с катодом второго диода, выводы элементов памяти ячеек контроля состояния механизма блоков управления механизмами соединены с соответствующими входами первой группы входов мультиплексора, выход которого соединен с первым входом дешифратора, выход которого подключен к входу блока представления информации, первый выход генератора синхроимпульсов соединен с первым входом счетчика импульсов, выход которого соединен с первым входом мультиплексора и со вторым входом дешифратора, второй выход генератора синхроимпульсов подключен к первому входу логического блока, выход которого соединен со вторыми входами счетчика импульсов и мультиплексора, вторые выводы дополнительных размыкающих контактов реле квитирования ячеек квитирования блоков сигнализации соединены с соответствующими входами групп входов логического блока, первые группы выходов которого подключены ко второй группе входов мультиплексора, выводы второй группы аыходов логического блока соединены со вторыми входами элементов памяти ячеек контроля состояния механизмов соответствующих блоков управления механизмами, вторая шина питания через соответствующие замыкающие контакты группы контактов реле готовности блока управления и контроля подключена к первым входам элементов ИЛИ ячеек контроля состояния механизмов соответствующих блоков управления механизмами, первая шина питания через дополнительный замыкающий контакт реле готовности блока управления и контроля подключена ко второму входу логического блока, 2. Устройство по по. 1,от.личающее с я тем, что логический блок выполнен из п ячеек памяти и управления, каждая из которых выполнена из двух таймеров, четырех элементов ИЛИ, регистра, элемента И, формирователя импульсов и элемента НЕ, в каждой ячейке памяти и управления выход регистра соединен с первым входом первого элемента НЕ, к первому входу элемента И и к первому входу первого таймера, выход которого соединен со вторым входом элемента И и с входом формирователя импульсов, первый выход которого подключен к первому входу регистра и к первому входу второго элемента ИЛИ, выход элемента НЕ соединен со вторым входом второго элемента ИЛИ, второй выход формирователя импульсов подключен к первому входу второго таймера, выход которого соединен с первым входом третьего элемента ИЛИ, выход которого подключен ко второму входу первого таймерат, ретий вход которого соединен со вторым входом второго таймера, выход четвертого элемента ИЛИ подключен к третьему входу второго таймера, выходы первых элементов ИЛИ, первая ячейка памяти и управления соединены с п-ными входами четвертых элементов ИЛИ остальных ячеек памяти и управления, выходы элементов п-ных ячеек памяти и управления подключены к (п+1)-ым входам третьих элементов ИЛИ остальных ячеек памяти и управления и являются первой группой выходов логического блока, вторые входы вторых таймеров ячеек памяти и управления являются первым входом логического блока, входы первых элементов ИЛИ ячеек памяти и управления являются вторым входом логического блока, вторые выходы формирователя имульсов ячеек памяти и управления являются выходом логического блока, вторые входы регистров ячеек памяти и управления являются второй группой входов блока, выходы вторых элементов ИЛИ ячеек памяти и управления являются второй группой выходов логического блока. Известно устройство для сигнализации Изобретение относится к устройствам о состоянии исполнительного механизма для сигнализации механизмов и может быть [1], содержащее промежуточные реле и использовано в системах аварийной защиты, в частности, при запуске технологиче- 5 кнопки задания команд. Недостатком устройства является ограниченные функциоских линий в работу. Устройство позволяет нальные возможности, не позволяющие представлять информацию о готовности оператору определить какую из кнопок замеханизмов к работе, осуществлять расдания команд ему необходимо нажать пешифровку аварийных ситуаций, по какой ред командой "Пуск", т.е. недостаточная причине остановился механизм. 15524 информативность о расшифровке блокировочных зависимостей Известно устройство для сигнализации о состоянии механизмов [2]. дающее информацию о выполнении механизмами станков 5 автоматических пиний каких-либо блокировок. Устройство содержит синальные лампы, подключенные через контактные элементы к датчикам состояния контролируемых узлов оборудования. Однако в этом 10 устройстве для сигнализации объем получаемой информации является недостаточным для определения вида повреждения, препятствующего включению Поэтому в сложных системах управления отыскание поврежде- 15 ния или проведение первичной диагностики причины отказа является достаточно трудоемким процессом. Цель изобретения - повышение информативности и расширение функциональных 20 возможностей за счет обеспечения возможности представления информации о предистории аварийных ситуаций. Поставленная цель достигается тем, что в устройство для сигнализации о состоянии 25 механизмов, содержащее п блоков сигнализации, каждый из которых выполнен из ячейки сигнализации, ячейки квитирования и ячейки индикации, ячейка сигнализации выполнена из резистора, реле времени с 30 замыкающим контактом, реле контроля блокировок с размыкающим, переключающим и двумя замыкающими контактами, реле контроля исправности механизма с замыкающим и двумя размыкающими контактами 35 и из переключающего и первого замыкающего контактов реле исполнительного механизма, ячейка квитирования выполнена из реле квитирования с размыкающим, замыкающим и переключающим контактами и 40 двух диодов, ячейка индикации выполнена из технологического и аварийного индикаторов и двух диодов, блок управления и контроля, который выполнен из реле готовности с размыкающим контактом, звукового 45 сигнализатора, реле отключения технологической индикации £ размыкающим контактом, к н о п к и п р о в е р к и г о т о в н о с т и квитирования, кнопки проверки технологических световых индикаторов, кнопки 50 проверки аварийных световых индикаторов, переключателя режима работы световой индикации и размыкающих контактов реле времени ячеек сигнализации, блоков сигнализации, п блоков управления, каж- 55 дый из которых выполнен из кнопки "Стоп", кнопки пуска, реле исполнительного механизма со вторым замыкающим контактом, замыкающих и размыкающих блокировочных контактов, размыкающих контактов 8 реле тепловой защиты и замыкающего контакта реле готовности блока управления и контроля, в каждом блоке сигнализации в ячейке сигнализации первый вывод обмотки реле времени через первый замыкающий контакт реле исполнительного механизма соединен с первой шиной питания, первый вывод резистора соединен с первыми выводами переключающего и первого замыкающего к о н т а к т о в реле контроля блокировок, с первым выводом замыкающего контакта реле времени и с шиной мигания, другой вывод резистора соединен со вторым выводом переключающего контакта реле контроля блокировок, третий вывод которого через первый замыкающий контакт реле контроля исправности механизма соединен с первым выводом переключающего контакта реле исполнительного механизма, второй вывод которого соединен с одним выводом технологического светового индикатора и катодом первого диода ячейки индикации, в которой другой вывод технологического светового индикатора соединен с первой нулевой шиной питания, первый вывод аварийного светового индикатора соединен со второй нулевой шиной питания, а другой его вывод соединен с катодом второго диода и катодом первого диода ячейки квитирования, в которой аноды первого и второго диодов соединены с первыми выводами переключающего и размыкающего контактов реле квитирования, вторые выводы которых объединены и соединены через размыкающие контакты реле контроля исправности механизма в ячейке сигнализации со вторым выводом п е р в о г о замыкающего контакта реле контроля блокировок, первый вывод второго замыкающего контакта которого соединен с первой шиной питания и с третьим выводом переключающего контакта реле исполнительного механизма, второй вывод второго замыкающего контакта реле контроля блокировок через второй размыкающий контакт реле контроля исправности механизма соединен с третьим выводом переключающего контакта реле квитирования в ячейке квитирования и с одним выводом его обмотки, другой вывод которой через собственный замыкающий контакт соединен со второй нулевой шиной питания, с которой соединен первый вывод размыкающего контакта реле контроля блокировок в ячейке сигнализации, один вывод обмотки которого в каждом блоке сигнализации соединен с третьей нулевой шиной питания и через последовательно соединенные размыкающие контакты реле тепловой защиты в блоке управления механизмами с одними выводами обмоток реле 15524 10 синхроимпульсов, счетчик импульсов, дешифисполнительного механизма и реле контроратор и блок представления информации, ля исправности механизма, в каждом блоке в каждый блок управления механизмами сигнализации другой выбор обмотки реле введена ячейка контроля состояния мехаконтроля исправности механизма соединен с одним выводом обмотки реле тепловой 5 низмов, которая выполнена из элемента ИНЕ, элемента И, элемента ИЛИ и элемента защиты и через последовательно соединенпамяти, реле квитирования а каждой ячейке ные замыкающие и размыкающие Блокироквитирования блоков сигнализации снабжевочные контакты - с одним выводом кнопки но дополнительным размыкающим контак"Стоп" и с другим выводом реле контроля блокировок в ячейке сигнализации, в каж- 10 том, а реле готовности в блоке управления и контроля снабжено дополнительным задом блоке управления механизмами другой мыкающим контактом и группой замыкаювывод кнопки "Стоп" через параллельно сощих контактов в каждой ячейке контроля единенные кнопку "Пуск" и второй замыкасостояния механизмов, выход элемента Иющий контакт реле исполнительного механизма соединен с другим выводом об- 15 НЕ соединен с первым входом элемента И, мотки этого реле, вторые выводы обмотки выход которого подключен к первому входу реле времени и его замыкающего контакта элемента ИЛИ, выход которого соединен с {п-1)-го блока сигнализации соединены сопервым входом элемента памяти, в каждом ответственно со вторым выводом размыкаблоке управления механизмами общие точющего контакта реле контроля блокировок 20 ки соединения замыкающих блокировочных и катодом первого диода ячейки квитироваконтактов, общие точки соединения размыния п-го блока сигнализации, второй вывод кающих блокировочных контактов, общая замыкающего контакта реле времени поточка соединения размыкающего и замыследнего блока сигнализации соединен с кающего блокировочных контактов и один одним выводом обмотки реле отключения 25 вывод реле контроля исправности мехатехнологической индикации в блоке управнизма соединены с соответствующими ления и контроля, другой вывод которой совходами группы входов элемента памяти единен со второй нулевой шиной питания и ячейки контроля состояния механизмов, вычерез кнопку квитирования - с другими выводы кнопки "Стоп" соединены с соответстводами обмоток реле квитирования блоков 30 вующими входами элемента И-НЕ, один и сигнализации, катоды вторых диодов ячеек другой выводы обмотки реле контроля испквитирования объединены и через последоравности механизма подключены ко вторым вательно соединенные в блоке управления входам соответственно элемента ИЛИ и и контроля размыкающий контакт реле гоэлемента И, в каждой ячейке квитирования товности и звуковой сигнализации соедине- 35 блоков сигнализации первый вывод дополны со второй нулевой шиной питания, с нительного размыкающего контакта соедикоторой соединен первый вывод переклюнен с катодом второго диода, выводы чателя режима работы световой индикации, элементов памяти ячеек контроля состоявторой вывод которого через размыкающий ния механизма блоков управления механизконтакт реле отключения технологической 40 мами соединены с соответствующими индикации соединен с третьим выводом входами первой группы входов мультиэтого переключателя и с первой нулевой шиплексора, выход которого соединен с перной питания, первая шина питания через вым входом дешифратора, выход которого кнопки проверки технологического и аваподключен к входу блока предстаэления инрийного световых индикаторов соединена соответственно с анодами первого и второ- 45 формации, первый выход генератора синхроимпульсов соединен с первым входом го диодов ячеек индикации, вторая шина счетчика импульсов, выход которого соедипитания через кнопку проверки готовности нен с первым входом мультиплексора и со соединена с первым выводом обмотки реле вторым входом дешифратора, второй выход готовности, каждый из п замыкающих кон50 генератора синхроимпульсов подключен к тактов которого параллельно подключен к первому входу логического блока, выход копоследовательно соединенным замыкаюторого соединен со вторыми входами счетщим блокировочным контактам соответстчика импульсов и мультиплексора, вторые вующего блока управления механизмами, а выводы дополнительных размыкающих конвторой вывод обмотки реле готовности че55 тактов реле квитирования ячеек квитироварез последовательно соединенные размыния блоков сигнализации соединены с кающие контакты реле времени ячеек соответствующими входами группы входов сигнализации соединены с третьей нулевой логического блока, первые группы выходов шиной, согласно изобретению, введены локоторого подключены ко второй группе вхогический блбк, мультиплексор, генератор дов мультиплексора, выходы второй группы 11 выходов логического блока соединены со вторыми входами элементов памяти ячеек контроля состояния механизмов соответствующих блоков управления механизмами, вторая шина питания через соответствующие замыкающие контакты группы контактов реле готовности блока управления и контроля подключена к первым входам элементов ИЛИ ячеек контроля состояния механизмов соответствующих блоков управления механизмами, первая шинэ питания через дополнительный замыкающий контакт реле готовности блока управления и контроля подключена ко второму входу логического блока. Логический блок выполнен из п ячеек памяти и управления, каждая из которых выполнена из двух таймеров, четырех элементов ИЛИ, регистра, элемента И, формирователя импульсов и элемента НЕ. в каждой ячейке памяти и управления выход регистра соединен с первым входом первого элемента ИЛИ, выход которого подключен к входу элемента НЕ, к первому входу элемента И и к первому входу первого таймера, выход которого соединен со вторым входом элемента И и с входом формирователя импульсов, первый выход которого подключен к первому входу регистра и к первому входу второго элемента ИЛИ, выход элемента НЕ соединен со вторым входом второго элемента ИЛИ, второй выход формирователя импульсов подключен к первому входу второго таймера, выход которого соединен с первым входом третьего элемента ИЛИ, выход которого подключен ко второму входу первого таймера, третий вход которого соединен со вторым входом второго таймера, выход четвертого элемента ИЛИ подключен к третьему входу второго таймера, выходы первых элементов ИЛИ первой ячейки памяти и управления соединены с п-ными входами четвертых элементов И Л И остальных ячеек памяти и управления, выходы элементов n-ных ячеек памяти и управления подключены к {п+іУ ым входам третьих элементов ИЛИ остальных ячеек памяти и управления и являются первой группой выходов логического блока, вторые входы вторых таймеров ячеек памяти и управления являются первым входом логического блока, входы первых элементов ИЛИ ячеек памяти и управления являются вторым входом логического блока, вторые выходы формирователей имульсов ячеек памяти и управления являются выходом логического блока, вторые входы регистров ячеек памяти и управления являются второй группой входов блока, выходы вторых элементов ИЛИ ячеек памяти и управления яв 15524 5 10 15 20 25 30 35 40 45 50 55 12 ляются второй группой выходов логического блока. При подаче напряжения световой индикатор начинает мигать тусклым зеленым светом, сигнализируя, что напряжение подано, но блокировочные контакты не выполнены. При выполнении блокировок индикатор начинает мигать ярким зеленым светом, означающим, что механизм готов к запуску. При нажатии кнопки "Пуск" индикатор станет гореть ровным зеленым светом, означающим, что механизм в работе. Затем присходит включение следующего по технологическому циклу механизма. После включения последнего механизма срабатывает реле, которое через переключатель управляет работой световых индикаторов. Если не выполнены блокировки, то световой индикатор начинает мигать, а при аварии дополнительно включается звуковой сигнализатор и происходит останов всей технологической линии. При этом индикаторы, кроме неисправного механизма, будут светиться тусклым мигающим светом. Одновременно сигнал поступает на логический блок, который через определение интервалы времени подключает входы мультиплексора на определенные выходы ячеек памяти, в которых содержится информация о состоянии блокировочных контактов тепловых реле механизма, вызывающих аварийную ситуацию. Выход мультиплексора соединен с дешифратором, который передает сигнал на блок представления информации, где представляется информация о механизме, который находится в аварийном состоянии. Работа блока памяти, мультиплексора и дешифратора синхронизирована генератором с и н х р о и м п у л ь с о в со счетчиком. На фиг. 1 приведена структурная схема устройства; на фиг. 2 - схема блока памяти; на фиг. 3 - временные диаграммы работы логического блока. Устройство содержит 1.1-1.п блоков сигнализации (п - количество контролируемых механизов, каждый из которых состоит из ячейки 2 сигнализации, ячейки 3 квитирования и ячейки 4 индикации), блок 5 управления и контроля, блок 6.1-б.п управления механизмами, каждый из которых содержит кнопку 7 стопа и кнопку 8 пуска, реле 9 исполнительного механизма с замыкающим 9.1, переключающим 9.2 и замыкающим 9.3 контактами, замыкающие блокировочные 10 и размыкающие блокировочные 11 контакты, размыкающие контаты 12.1 и 13.1 реле 12 и 13 тепловой защиты, Ячейка 2 сигнализации содержит реле 14 контроля блокировок с размыкающим 13 15524 14.1, переключающим 14.2 и замыкающими 14.3 и 14,4 контактами, реле 15 контроля исправности механизма с замыкающим 15.1 и размыкающими 15.2 и 15.3 контактами, реле 16 времени с замыкающим 16.1 и с размыка- 5 ющим 16.2 контактами, резистор 17. Ячейка квитирования содержит реле 18 квитирования с размыкающим 18.1, переключающим 18,2 и замыкающим 18.3 контактами и диоды 19 и 20. 10 Ячейка 4 индикации содержит технологический 21 и аварийный 22 световые индикаторы и диоды 23 и 24. Блок 5 управления и контроля устройства сигнализации содержит реле 25 готовно- 15 сти с размыкающим 25.1 и замыкающим 25.2.1-25.2.п, 25.3.1-25.3 п и 25.4 контактами, звуковой сигнализатор 26, реле 27 отключения технологической индикации с размыкающим контактом 27.1, кнопку 28 20 проверки готовности, кнопку 29 квитирования, кнопку 30 проверки технологических индикаторов, кнопку 31 проверки аварийных световых индикаторов, переключатель 32 режима работы световой индикации. 25 Устройство содержит сиповую шину 33 питания, нулевую шину 34 питания, шину 35 питания, шину 36 мигания, нулевые шины 37 и 38 питаний. Каждый блок 6 управления механизма- 30 ми содержит ячейку 39 контроля состояния механизмов, включающая элемент 40 И-НЕ, соединенного выходом с элемента 41 И, который своим выходом подключен через элемент 42 ИЛИ к элементу памяти 43. 35 Устройство содержит логический блок 44, своим выходом соединенный с мультиплексором 45, куда поступают выходы с элементов памяти 43 всех ячеек 39, выход мультиплексора 45 соединен через дешиф- 40 ратор 46 с блоком 47 представления информации, генератор синхроимпульсов 48 своими выходами подсоединен к логическому блоку 44 и счетчику 49, последний выходами подсоединен к мультиплексору 45 и 45 дешифратору 46. Логический блок 44 (фиг. 2) состоит из 50.1-50.п ячеек запоминания и управления, каждая из которых содержит резистор 51, элемент 52 И, формирователь импульса 53, 50 таймеры 54 и 55, элементы 56, 57. 58 и 59 ИЛИ и элемент 60 НЕ Устройство работает следующим образом. При подаче напряжения на механизмы 55 срабатывает реле 15 контроля исправности механизма (при исправном механизме, т.е. когда замкнуты контакты 12.1 и 13.1 реле 12 и 13 тепловой защиты). При этом разомкнутся контакты 15.2 и 15.3, отключая аварийный световой индикатор 22 от шин 35 и 36 и замыкается контакт 15,1, подключая технологический световой индикатор 21 к шине 36 мигания через резистор 17 и контакты 14.2 и 9.2, одновременно на первые входы логического блока 44 не поступает сигнал и он находится в состоянии "О". Световой индикатор 21 замигает тусклым, например, зеленым светом, сигнализируя, что на механизм подано напряжение, но блокировки (контакты 10 и 11 в блоке управления) еще не выполнены. При этом на третий вход элемента памяти 43 ячейки контроля состояния механизмов поступает запрещающий сигнал (сигнал сброса) и состоя ния блокировок и контактов тепловой защиты не запоминается. Если все блокировки выполнены, срабатывает реле 14 контроля блокировки, которое включает своими контактами 14.2 индикатор 21, в режим яркого мигающего света, сигнализирующего о том, что данный механизм готов к пуску, так как все блокировки выполнены. При поступлении сигнала "Пуск" на блок 6 управления (т.е. когда замыкается кнопка 8 пуска) срабатывает реле 9 исполнительного механизма, последнее своими переключающимися контактами 9.2 отключает световой индикатор 21 от шины 36 на свечение ровным ярким светом (шина 35), сигнализирующее о том, что механизм в работе, а другим замыкающим контактом 9.3 подключает к шине 35 питания реле 16 времени, которое своим размыкающим контактом 16,2 мгновенного действия обеспечивает реле 25 готовности, исключая возможность его срабатывания при случайном нажатии на кнопку 28 проверки готовности во время запусков механизмов. После Срабатывания реле 9 исполнительного механизма и включения механизма в работу блокировочного контакта 10 следующего по технологическому циклу механизма замыкаются, подавая питание на блок 6 управления. Технологический световой индикатор 21 данного механизма при этом ярко мигает. Сигнал на его запуск может поступить от предыдущего механизма, либо с центрального диспетчерского пункта Если блокировка Юне выполнена после включения предыдущего механизма, срабатывает реле времени 16, которое своими контактами 16.1 подсоединяет аварийный световой индикатор 22 к шине 36 мигания. Одновременно подается сигнал на вход регистра 51 ячейки запоминания и управления 50 логического блока 44, сигнал поступает через элемент 58 ИЛИ на вход элемента 60 15 15524 НЕ и на вход элемента 52 И. На выходе элемента 60 НЕ и элемента 59 ИЛИ установится логический "0", что разрешает элементу памяти 43 ячейки 39 контроля состояния механизмов запоминать состоя- 5 ние блокировочных контактов. Одновременно на выходе элемента 40 И-НЕ логическая " 1 " , которая поступает иа первый вход элемента 41 И, на другой вход элемента 41 И поступает напряжение питания механизма 10 (логическая "1") и на выходе установится логическая " 1 " , что через элемент 42 ИЛИ разрешает элементу 43 памяти запоминать состояние блокировок и контактов тепловой защиты. Через выход элемента 43 памяти 15 сигналы о состоянии блокировок и контактов тепловой защиты поступают на первые входы мультиплексора 45. Логический блок 44 выработает разрешающий сигнал, который подается на второй вход мульти- 20 плексора 45 для подключения соответств у ю щ е й г р у п п ы п е р в ы х входов к дешифратору 46. Счетчик 49 выдает стробирующие импульсы на соответствующие входы мультиплексора 45 и дешифратора 25 46 синхронизируя их работу. С дешифратором 46 сигнал о состоянии блокировок, и контактов тепловой защиты поступает на блок 47 представления информации, где представляется информация о механизме, 30 который не запускается, и о причине, почему возникла такая ситуация (состояние блокировочных 10 и 11 контактов и контактов 12.1 и 13.1 тепловой защиты), Это помогает оператору быстрее выявлять и устранить не- 35 исправность. При нормальной работе реле 14 своим размыкающим контактом 14.1 обесточивает реле 16 времени предыдущего механизма и на регистре 51 ячейки 50 запоминания и управления логического блока 40 44 устанавливается логический "0 й , на выходе элемента 58 ИЛИ и на входе элемента 60 НЕ также устанавливается логический "0", а на выходе элемента 60 ИВ. и на выходе элемента 59 ИЛИ логическая " 1 " , что сбра- 45 сыеает элемент 43 памяти в нулевое состояние и запрещает запоминание состояния блокировок и контактов тепловой защиты. На входе элемента 40 И-НЕ существуют сигналы (напряжение питания механизма че- 50 рез блокировочные контакты 10 и 11 и через замкнутую кнопку 7 стопа), на выходе этого элемента устанавливается логический "0". На выходе элемента 41 И также логический "0" и через элемент 42 ИЛИ, на другом 55 входе которого также имеется логический "О" (вход соединен через замкнутые контакты 12.1 и 13.1 тепловой защиты нулевой шиной 34 питания), поступает на второй вход элемента 43 памяти, запрещая прием 16 сигналов от блокировок и контактов тепловой защиты. Когда включается в работу последний механизм технологической линии, то через определенный интервал времени контактом 16.1 подсоединится реле 27 включения технологической индикации, которое через переключатель 32 в положении А - автоматический, управляет при помощи своего размыкающего контакта 27.1 нулевой шиной 38 световых индикаторов 21. Переключатель 32 служит для перевода индикаторов 21 в режим непрерывной индикации СВ, автоматический А и отключение их Т. Если во время работы произошла какаято авария, например, на втором по схеме механизме, то отключается реле 15 контроля исправности механизма, размыкается контакт 15.1, отключая индикатор 21, замыкаются контакты 15.2 и 15.3, подключая аварийный световой индикатор 22 к шине 36 мигания по цепи контактов 14.3, 15.2, 18.2 и диод 20, и звуковой сигнализатор 26 - шине 36 мигания через контакты 14.3, 15.2, 18.1, диод 19 и контакт 25.1. Одновременно сигнал от индикатора 22 поступает на вход логического блока 44 разрешая считывание элементом 43 памяти ячейки 39 контроля состояния механизмов состояния блокировок и контактов тепловой защиты. На входе элемента 42 ИЛИ появляется логическая " 1 " и разрешает элементу 43 памяти считывать состояние блокировок и контактов тепловой защиты. Ячейка запоминания 50.2 (как подразумевали ранее - второй механизм) и управления логического блока 44 выработает сигнал для управления считывания содержимого элемента 43 памяти блока 6.2 управления (второго механизма) и передачи через мультиплексор 45 и дешифратор 46 на блок 47 представления информации, При этом отключаются контакты 10 в цепи питания блока 6 управления следующего механизма, который также останавливается, и по цепочке происходит остановка всей технологической линии кроме первого механизма. Технологические световые индикаторы 21 кроме неисправного механизма высвечиваются тусклым мигающим светом, так как в этот момент реле 27 обесточено, и его контакт 27.1 замкнут, соединяя нулевую шину 37 с шиной 38. При нарушении блокировок на недлительный интервал времени, например, размыкая один из размыкающих контактов 11, обесточиваются реле 14 контроля блокировок и реле 9 исполнительного механизма. На вход элемента И-НЕ поступает логический "0 я (отсутствие потенциала, после отключения реле 9 исполнительного механизма размы 17 кается контакт 9.1) на выходе элемента 40 И-НЕ устанавливается логическая " 1 " , поступающая на первый вход элемента 41 И, на втором входе имеется логическая "V (напряжение на механизм подано), на выходе элемента 41 И и 42 ИЛИ устанавливается логическая " 1 " , разрешающая элементу 43 памяти запоминать состояние блокировок и контактов тепловой защиты. Контакт 14.1 реле контроля блокировок замыкается и обеспечивает питание реле 16 времени предыдущего механизма, чей замыкающий контакт 16.1 срабатывания соединяет индикатор 22 аварийной сигнализации данного м е х а н и з м а к шине 36 м и г а н и я . Одновременно через замкнутые контакты 18.4 реле квитирования сигнал поступает на регистр 51 логического блока 44, ячейки 50 запоминания и управления соответствующего механизма (фиг. 36, вариант А). В регистре 51 запоминается сигнал и одновременно выдается на элемент 58 И Л И с выхода которого этот сигнал поступает на вход элемента 52 И, вход элемента 62 НЕ и на входы элементов 56 ИЛИ других ячеек запоминания и управления. На входах элемента 59 ИЛИ устанавливаются логический "0" и на выходе логический "0", разрешающий прием сигналов элементу 43 памяти ячейки 39 контроля состояния механизмов блока 6 управления механизмом. С выхода элемента 58 ИЛИ сигнал поступает на вход таймера 54, запускающий его. На втором входе таймера отсутствуют сигналы, и на третий вход поступают сигналы от генератора синхроимпульсов, с выхода таймера 54 импульсы (фиг. 3, и, вариант А) поступают на второй вход элемента 52 И, на выходе которого появляются сигналы (фиг. 3. П, вариант А). Одновременно сигналы поступают в формирователь 53 импульса сброса. Регистр 51 сохраняет значение сигнала, пока не поступает на его вход импульс сброса с формирователя 53 импульса. Одновременно импульс сброса поступает через элементы 59 ИЛИ на элемент памяти 43, счетчик 49 (фиг, 3, к, вариант А) и на первый вход таймера 55, запускающий его. На втором входе таймера 55 отсутствует сигнап (фиг. 3, д, вариант А), так как на другие ячейки 50 запоминания и управления не поступают сигналы и на входе элемента 56 ИЛИ данной ячейки 50 запоминания и управления отсутствуют сигналы, то на выходе таймера 55 нет сигнала (фиг. 3, е, вариант А). После сброса регистра 51 на выходе элемента 58 ИЛИ и на входе элемента 60 НЕ устанавливается логический "0" и на выходе которого устанавливается логическая " 1 " , которая через элемент 59 ИЛИ сбрасывает элемент 43 памяти 15524 5 10 15 20 25 30 35 40 45 50 55 18 При поступлении кратковременных сигналов от нескольких механизмов (фиг. 3, вариант Б), например от 1,2, 3 механизмов, на входе регистров 51.1, 51,2 и 51.3 имеются сигналы (фиг. З, бі, бг, бз, вариант Б). Регистры запоминают эту информацию и на выходах р е г и с т р о в 5 1 . 1 , 51.2 и 51,3 и элементов 58 ИЛИ ячеек 50.1, 50.2. 50.3 запоминания и управления устанавливается логическая " 1 " (фиг. З, ві, вг, вз, вариант Б). Одновременно на элементы 56 ИЛИ этих ячеек 50.1, 50.2 и 50.3 поступают сигналы (логические "1"), на выходе которых устанавливаются логические " 1 " , поступающие а таймеры 55 соответствующих ячеек (фиг. 3, д, вариант Б). Первым срабатывает таймер 54 ячейки 50.1 выдав сигнал на элемент 52 И, на выходе которого устанавливается логическая " 1 " , поступающая на входы элементов 57 ИЛИ ячеек 50.2 и 50.3. На выходе этих элементов устанавливается логическая " 1 " , запрещающая работу таймеров 51 ячеек 50.2 и 50.3, соответственно на вторые входы элементов И не поступает сигнал и на выходе их также отсутствуют сигналы. Когда вся информация из элемента 43 памяти первого механизма опрошена, таймер 54 ячейки 50. t прекращает выдавать сигнал опроса (фиг. 3, к. вариант Б), который запускает таймер 55, он будет считать пока имеется сигнал на выходе элемента 56 ИЛИ, на выходе таймера 55 устанавливается логическая " I м (фиг. 3, е, вариант Б), поступающая на вход элемента 57 ИЛИ и через него на вход таймера 54, блокируя работу таймера. На выходе элемента 52 И устанавливается логический "О", поступающий на элемент 57 ИЛИ ячеек 50.2 и 5С.З запоминания и управления, разрешающий их работу. Аналогично первой ячейке 50.1 запоминания и управления отработают сперва ячейки 50,2, а потом 50.3 запоминания и управления, При поступлении на входы регистров 51 ячеек 50 запоминания и управления длительных сигналов (длительность более чем требуется времени для опроса всех блокировок и контактов тепловых защит от всех механизмов (фиг. 3, т, вариант В), схема управления ячеек 50 работает аналогично ранее описанному, с тем отличием, что таймер 55 после истечения времени опроса всех 4 механизмов обнуляется и разрешает заново опрос первой ячейки 50.1. Это повторяется циклически, пока имеются сигналы от индикаторов аварийной сигнализации. Реле 25 готовности совместно с кнопкой 28 проверки готовности позволяет перед запуском механизмов в работу проверить це 19 15524 20 пи сигнализации и блокировок. При этом на чения последнего от питания при проверке входы элементов 58 ИЛИ всех ячеек 50 заготовности. Квитирование звукового сигпоминания и управления поступают сигнанала и перевод свечения с мигающего на лы и устройство работает по варианту Б ровный свет аварийного светового индика(фиг 3) Так при нажатии кнопки 28 срабатора 22 осуществляется нажатием кнопки тывает реле 25 и своими замыкающими 29 квитирования, срабатывания соответстконтактами 25.2.1-25,2.п шунтирует замывующего реле 18 квитирования, которое кающие блокировочные контакты 10, одностановится на самоблокировку контактавременно проявляется цепь сигнализации ми 18 3 и контактом 18.4 отключает регистр срабатыванием реле 14 по блокам 1 1-1.п 10 51 от цепи индикатора 22. Диоды 19 и 20 всех механизмов. При этом технологичеячейки 3 квитирования служат для развязки ские световые индикаторы 21 высвечиваютцепей. ся ярким мигающим светом, что также указывает на исправность размыкающих Кнопки 30 и 31 проверки исправности блокировочных контактов 11. 15 индикаторов 21 и 22 подключают к последним питание от шины 35 через диоды Размыкающий контакт 25.1 в цепи°зву23 и 24. кового сигнализатора 26 служит для отклю 15524 15524 V Фиг, 15524 A. VМ V*» П Б• в і і 1 І І 1 ф П П — і— П П 'із г, •U1 гь ML JIL JIL і є и u г МИ Замовлення 4188 1 П. r\ Jill JIL JIIL JIL J UIL J III) і H J~L Упорядник І Мt Мі М f і р І 1 J іі 1 Техред М Моргентал IJIL і r\ ' n Коректор О. Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м Ужгород. вуп.Гагаржа, 10t
