Формула / Реферат

1. Дверь коксовой печи, включающая корпус, ригельные затворы, взаимодействующие с крючьями рамы печи, закрепленную на корпусе посредством шарнирных элементов плиту, несущую уплотняющую рамку и футеровку, и средства для поджима уплотняющей рамки к зеркалу рамы печи, отличающаяся тем, что шарнирные элементы выполнены с вертикальной осью вращения, расположенной по оси двери, а корпус снабжен регулируемыми прижимами, взаимодействующими с краями плиты.

2. Дверь по п. 1, отличающаяся тем, что шарнирные элементы снабжены кронштейнами, закрепленными на корпусе, а плита снабжена кронштейнами, между которыми размещены кронштейны шарниров, причем в нижней части двери эти кронштейны установлены с зазором между собой.

Текст

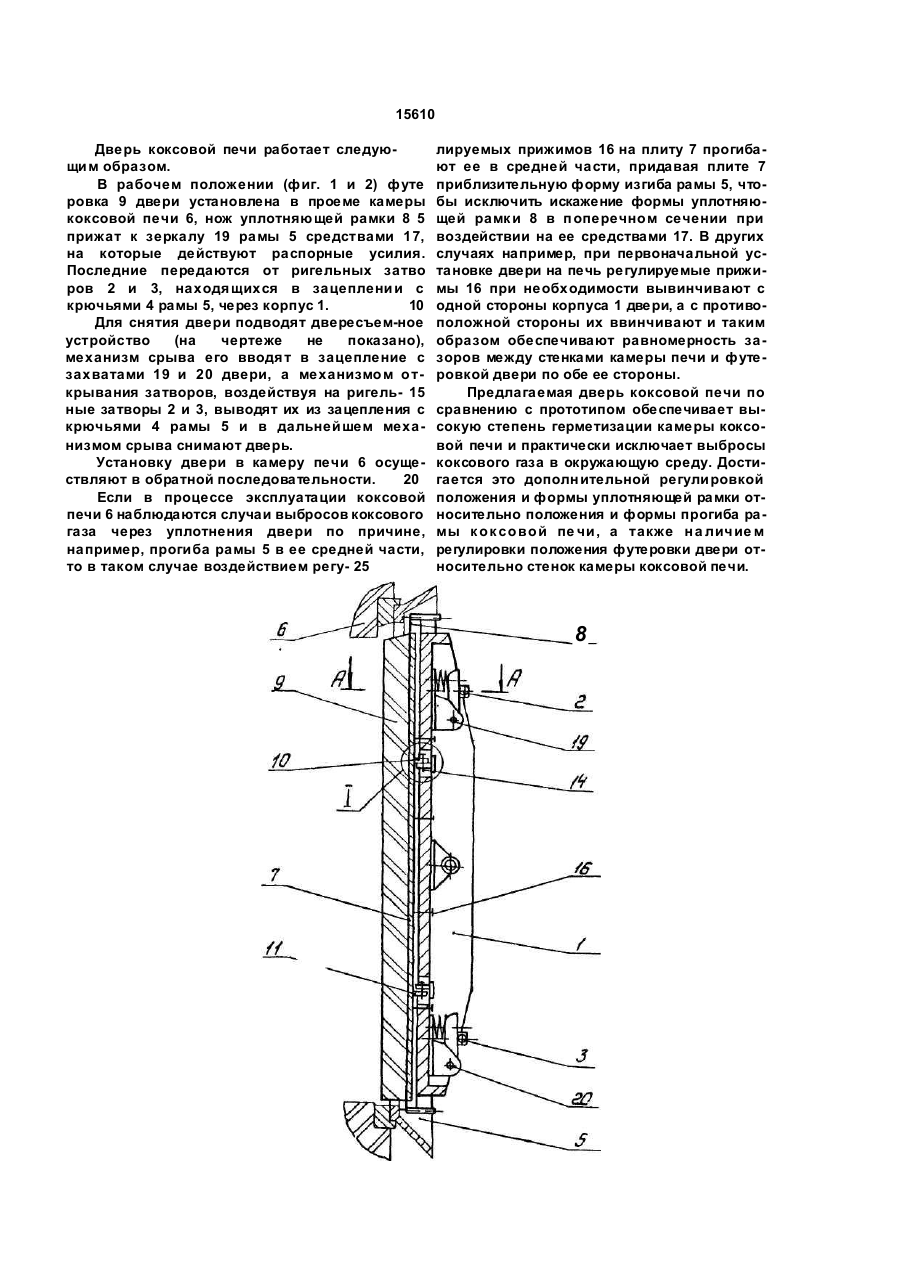

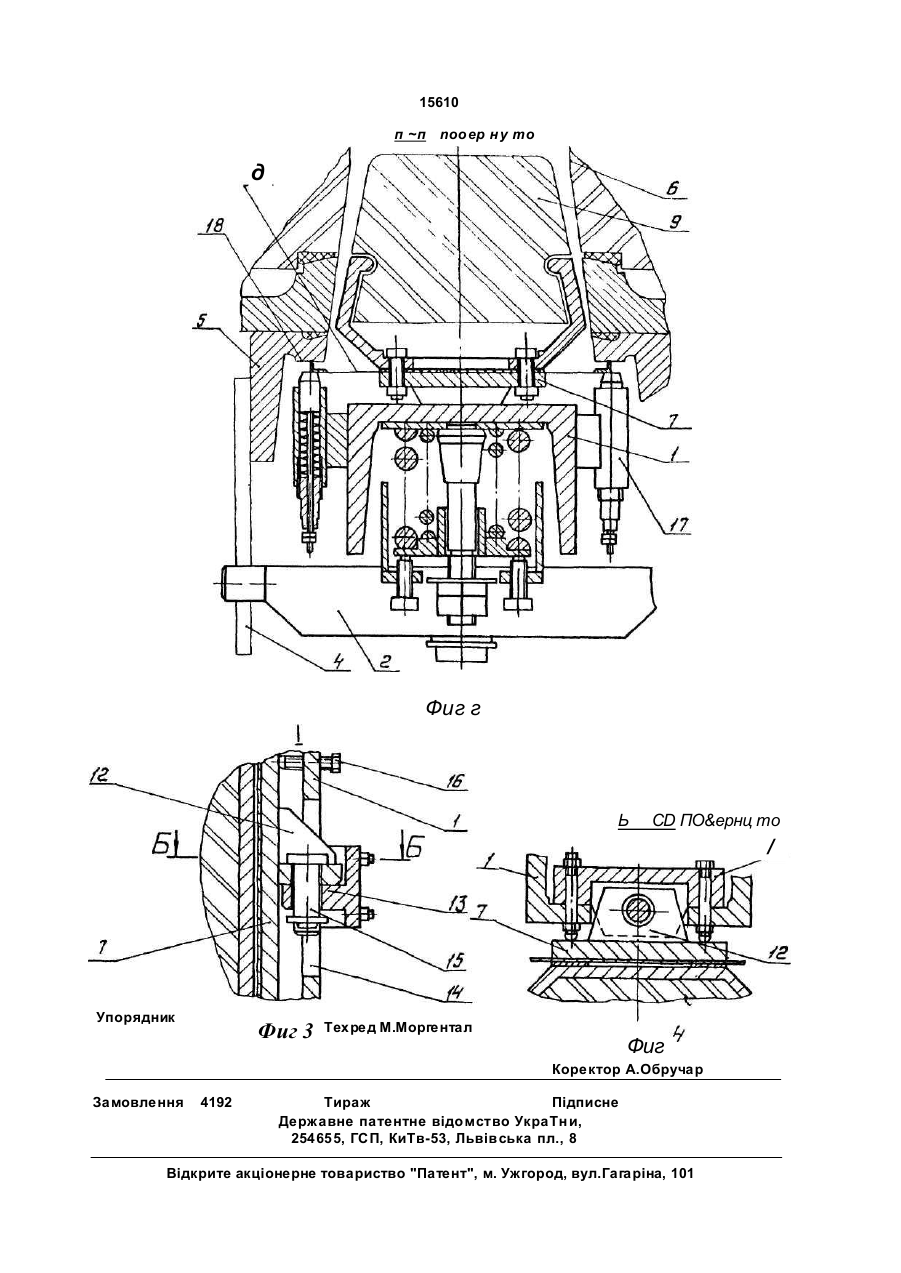

1. Дверь коксовой печи, включающая корпус, ригельные затворы, взаимодейству ющие с крючьями рамы печи, закрепленную Изобретение относится к оборудованию коксовых цехов, в частности к дверям коксовых печей с горизонтальными камерами коксования. Целью изобретения является повышение герметичности камеры коксовой печи. На фиг. 1 изображена дверь коксовой печи, продольный разрез; на фиг.2 - поперечный разрез двери по А-А на фиг.1; на фиг.З - узел I на фиг.1 продольный разрез шарнирного элемента: на фиг.4 - разрез Б-Б на фиг.З. Дверь коксовой печи (см. фиг. 1 и 2) включает литой корпус 1, несущий ригельные затворы 2 и 3, взаимодействующие с крючьями 4 рамы 5 коксовой печи 6, плиту 7, несущую уплотняющую рамку 8 и футеровку 9. Корпус 1 и плита 7 между собой соединены посредством верхнего 10 и нижнего 11 шарнирных на корпусе посредством шарнирных элементов плиту, несущую уплотняющую рамку и футеровку, и средства для поджима уплотняющей рамки к зеркалу рамы печи, отличающаяся тем, что шарнирные элементы выполнены с вертикальной осью вращения, расположенной по оси двери, а корпус снабжен регулируемыми прижимами, взаимодействующими с краями плиты. 2. Дверь по п. 1,о т ли ч а ю щ а я с я тем, что шарнирные элементы снабжены кронштейнами, закрепленными на корпусе, а плита снабжена кронштейнами, между которыми размещены кронштейны шарниров, причем в нижней части двери эти кронштейны установлены с зазором между собой. элементов. Последние содержат (см. фиг.З и 4) кронштейны 12, закрепленные на плите 7, кронштейны 13, закрепленные на корпусе 1 в его проемах 14 и установленные между кронштейнами 12, и пальцы 15, вертикально установленные в отверстиях кронштейнов 12 и 13, причем последние в нижнем шарнирном элементе 11 установлены с зазором между собой. На корпусе 1 (см. фиг.1 и 3) равномерно по его высоте и симметричное вертикальной оси двери установлены регулируемые прижимы, выполненные в виде болтов 16, концевые части которых имеют сферические головки, взаимодействующие с краями плиты 7. По периметру корпуса 1 равномерно закреплены средства 17 для прижима уплотняющей рамки 8 к зеркалу 18 рамы 5 коксовой печи 6. 15610 Дверь коксовой печи работает следующим образом. В рабочем положении (фиг. 1 и 2) футе ровка 9 двери установлена в проеме камеры коксовой печи 6, нож уплотняющей рамки 8 5 прижат к зеркалу 19 рамы 5 средствами 17, на которые действуют распорные усилия. Последние передаются от ригельных затво ров 2 и 3, находя щихся в зацеплении с крючьями 4 рамы 5, через корпус 1. 10 Для снятия двери подводят двересъем-ное устройство (на чертеже не показано), механизм срыва его вводя т в зацепление с захватами 19 и 20 двери, а механизмом открывания затворов, воздействуя на ригель- 15 ные затворы 2 и 3, выводят их из зацепления с крючьями 4 рамы 5 и в дальнейшем механизмом срыва снимают дверь. Установку двери в камеру печи 6 осуществляют в обратной последовательности. 20 Если в процессе эксплуатации коксовой печи 6 наблюдаются случаи выбросов коксового газа через уплотнения двери по причине, например, прогиба рамы 5 в ее средней части, то в таком случае воздействием регу- 25 лируемых прижимов 16 на плиту 7 прогибают ее в средней части, придавая плите 7 приблизительную форму изгиба рамы 5, чтобы исключить искажение формы уплотняющей рамк и 8 в поперечном сечении при воздействии на ее средствами 17. В других случаях например, при первоначальной установке двери на печь регулируемые прижимы 16 при необходимости вывинчивают с одной стороны корпуса 1 двери, а с противоположной стороны их ввинчивают и таким образом обеспечивают равномерность зазоров между стенками камеры печи и футеровкой двери по обе ее стороны. Предлагаемая дверь коксовой печи по сравнению с прототипом обеспечивает высокую степень герметизации камеры коксовой печи и практически исключает выбросы коксового газа в окружающую среду. Достигается это дополнительной регулировкой положения и формы уплотняющей рамки относительно положения и формы прогиба рамы к ок совой пе чи, а также на лич ие м регулировки положения футеровки двери относительно стенок камеры коксовой печи. 8 15610 п ~п nooep ну то д Фиг г Ь CD ПО&ернц то / Упорядник Фиг 3 Техред М.Моргентал Фиг Коректор А.Обручар Замовлення 4192 Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101

Дивитися

Додаткова інформація

Назва патенту англійською

The door of coke oven

Автори англійською

Vasyliev Viktor Serhiiovych, Hryshyn Volodymyr Oleksiiovych

Назва патенту російською

Дверь коксовой печи

Автори російською

Васильев Виктор Сергеевич, Гришин Владимир Алексеевич

МПК / Мітки

МПК: C10B 25/00

Мітки: печі, двері, коксової
