Привод верстату

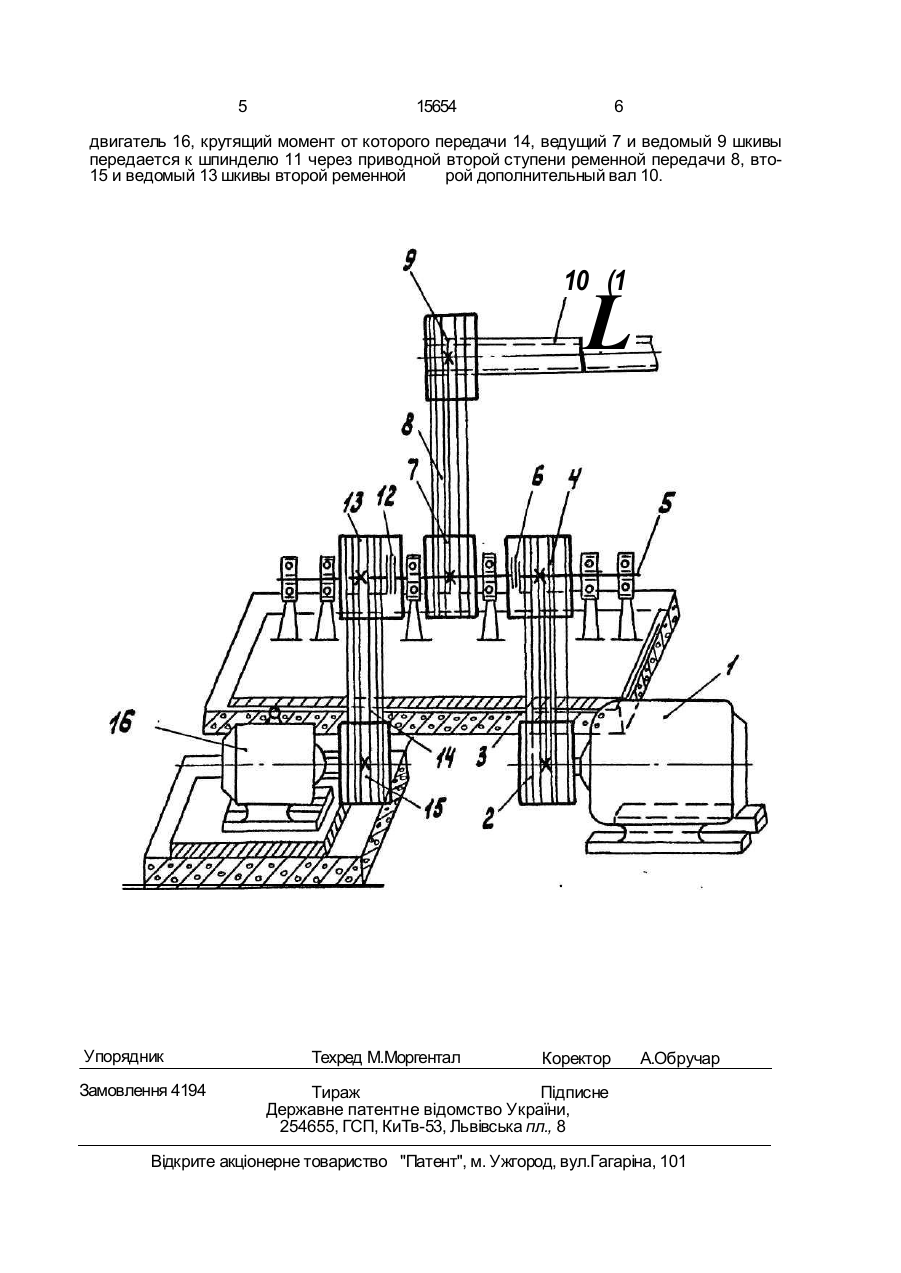

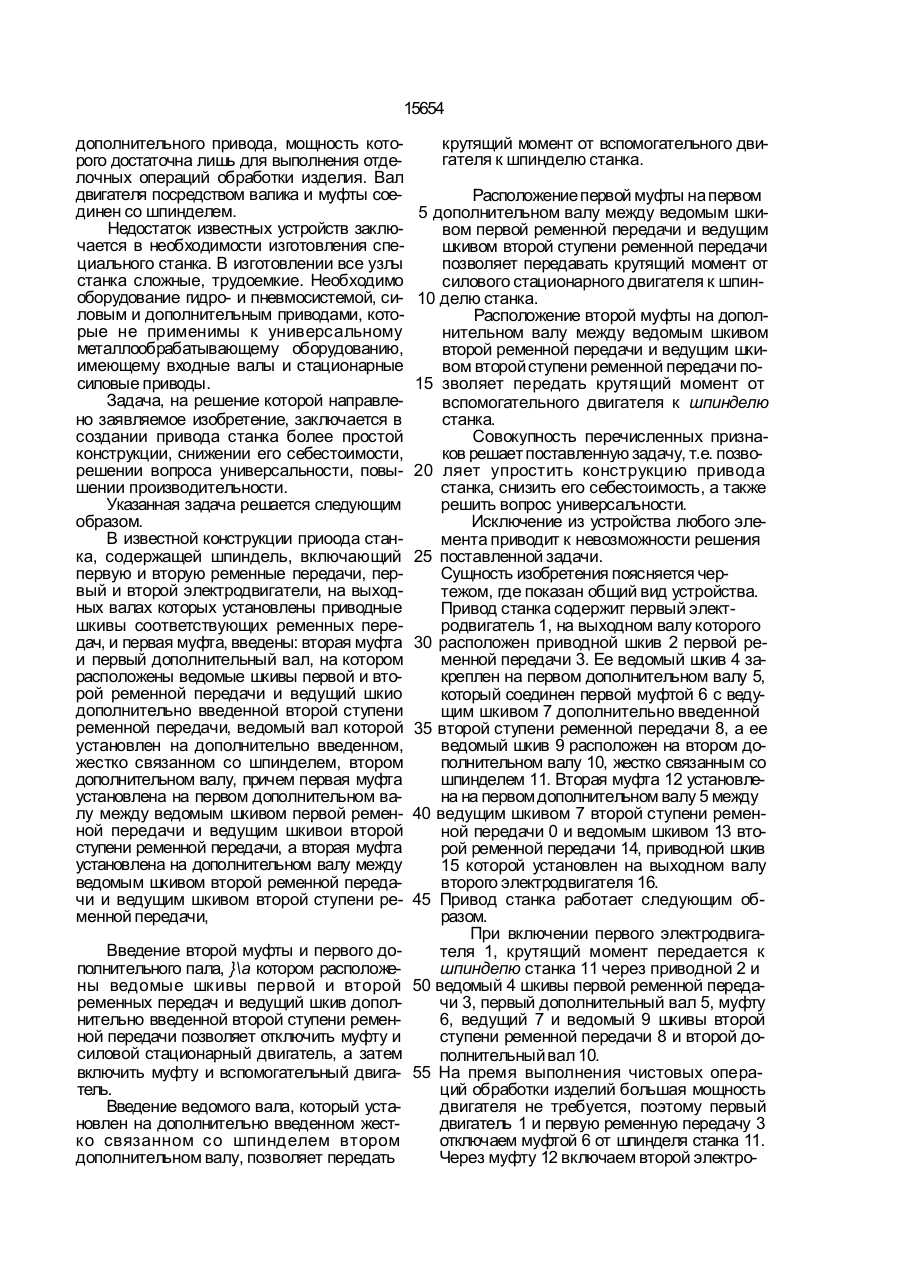

Привод станка, содержащего шпиндель, включающий первую и вторую ременные пе редачи, первый и второй электродвигатель, на выходных валах которых установлены приводные шкивы соответствующих ремен ных передач, и первая муфга, отличающи Изобретение относится к металлообрабатывающей, деревообрабатывающей, керамикообрабатывающей и другим механообрабатывающим промышленностям, и позволяет уменьшить энергозатраты при механической обработке деталей, т.е. повысить КПД конечными элементами цепи - главного движения действующего оборудования по механической обработке. Известен привод [1], содержащий фун-* дамемт со станиной, на которой закреплен корпус шпиндельной бабки. В корпусе во втулках выполнены карманы радиальной гидро- или газостагической опоры для устанооки шпинделя. На торцах втулки выполнены карманы ос евой гидро- или газостатической опоры, взаимодействующие с одной стороны с торцем фланца шпинделя, а с другой стороны с торцем втул й с я тем, что в привод введены вторая муфта и первый дополнигельный вал, на котором расположены ведомые шкивы первой и второй ременной передачи и ведущий шкип дополнительно введенной второй ступени ременной передачи, ведомый шкив которой установлен на дополнительно введенном, жестко связанным со шпинделем, втором дополнительном валу, причем первая муфга установлена \ІВ первом дополнительном валу между ведомым шкивом первой ременной передачи и ведущим шкиво.м второй ступени ременной передачи, а втора^ муфта установлена на дополнительном валу между ведомым шкивом второй ременном передачи и ведущим шкивом второй ступени ременной передачи. ки, закрепленной на шпинделе. На планшайбе шпинделя закреплено обрабатываемое изделие. Станок снабжен силовым приводом большой мощности, необходимой для быстрого разгона и торможения, шпинделя, высокопроизводительной предварительной обрзботки изделия. Силовой привод содержит двигатель, иа валу которого закреплен шкив посредством ремня, который передает вращение шкиву вала, смонтированного во втулках. Вал выполнен перемещаемым в осевом направлении, для чего снабжен поршнем, расположенным в цилиндре, соединенным с источником давления и сливной магистралью. На валу расположена полумуфта, взаимодействующая с полумуфтой шпинделя. Станок снабжен также дополнительным приводом. На кронштейне, закрепленном на основании, установлен двигатель сл о сл 15654 дополнительного привода, мощность которого достаточна лишь для выполнения отделочных операций обработки изделия. Вал двигателя посредством валика и муфты соединен со шпинделем. Недостаток известных устройств заключается в необходимости изготовления специального станка. В изготовлении все узлы станка сложные, трудоемкие. Необходимо оборудование гидро- и пневмосистемой, силовым и дополнительным приводами, которые не применимы к универсальному металлообрабатывающему оборудованию, имеющему входные валы и стационарные силовые приводы. Задача, на решение которой направлено заявляемое изобретение, заключается в создании привода станка более простой конструкции, снижении его себестоимости, решении вопроса универсальности, повышении производительности. Указанная задача решается следующим образом. В известной конструкции приоода станка, содержащей шпиндель, включающий первую и вторую ременные передачи, первый и второй электродвигатели, на выходных валах которых установлены приводные шкивы соответствующих ременных передач, и первая муфта, введены: вторая муфта и первый дополнительный вал, на котором расположены ведомые шкивы первой и второй ременной передачи и ведущий шкио дополнительно введенной второй ступени ременной передачи, ведомый вал которой установлен на дополнительно введенном, жестко связанном со шпинделем, втором дополнительном валу, причем первая муфта установлена на первом дополнительном валу между ведомым шкивом первой ременной передачи и ведущим шкивои второй ступени ременной передачи, а вторая муфта установлена на дополнительном валу между ведомым шкивом второй ременной передачи и ведущим шкивом второй ступени ременной передачи, Введение второй муфты и первого дополнительного пала, }\а котором расположены ведомые шкивы первой и второй ременных передач и ведущий шкив дополнительно введенной второй ступени ременной передачи позволяет отключить муфту и силовой стационарный двигатель, а затем включить муфту и вспомогательный двигатель. Введение ведомого вала, который установлен на дополнительно введенном жестко связанном со шпинделем втором дополнительном валу, позволяет передать крутящий момент от вспомогательного двигателя к шпинделю станка. Расположение первой муфты на первом 5 дополнительном валу между ведомым шкивом первой ременной передачи и ведущим шкивом второй ступени ременной передачи позволяет передавать крутящий момент от силового стационарного двигателя к шпин10 делю станка. Расположение второй муфты на дополнительном валу между ведомым шкивом второй ременной передачи и ведущим шкивом второй ступени ременной передачи по15 зволяет передать крутящий момент от вспомогательного двигателя к шпинделю станка. Совокупность перечисленных признаков решает поставленную задачу, т.е. позво20 ляет упростить конструкцию привода станка, снизить его себестоимость, а также решить вопрос универсальности. Исключение из устройства любого элемента приводит к невозможности решения 25 поставленной задачи. Сущность изобретения поясняется чертежом, где показан общий вид устройства. Привод станка содержит первый электродвигатель 1, на выходном валу которого 30 расположен приводной шкив 2 первой ременной передачи 3. Ее ведомый шкив 4 закреплен на первом дополнительном валу 5, который соединен первой муфтой 6 с ведущим шкивом 7 дополнительно введенной 35 второй ступени ременной передачи 8, а ее ведомый шкив 9 расположен на втором дополнительном валу 10, жестко связанным со шпинделем 11. Вторая муфта 12 установлена на первом дополнительном валу 5 между 40 ведущим шкивом 7 второй ступени ременной передачи 0 и ведомым шкивом 13 второй ременной передачи 14, приводной шкив 15 которой установлен на выходном валу второго электродвигателя 16. 45 Привод станка работает следующим образом. При включении первого электродвигателя 1, крутящий момент передается к шпиндепю станка 11 через приводной 2 и 50 ведомый 4 шкивы первой ременной передачи 3, первый дополнительный вал 5, муфту 6, ведущий 7 и ведомый 9 шкивы второй ступени ременной передачи 8 и второй дополнительный вал 10. 55 На премя выполнения чистовых операций обработки изделий большая мощность двигателя не требуется, поэтому первый двигатель 1 и первую ременную передачу 3 отключаем муфтой 6 от шпинделя станка 11. Через муфту 12 включаем второй электро 5 15654 6 двигатель 16, крутящий момент от которого передачи 14, ведущий 7 и ведомый 9 шкивы передается к шпинделю 11 через приводной второй ступени ременной передачи 8, вто15 и ведомый 13 шкивы второй ременной рой дополнительный вал 10. 10 (1 L Упорядник Замовлення 4194 Техред М.Моргентал Коректор А.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
