Пристрій для вимірювання неспіввісності оптичного волокна

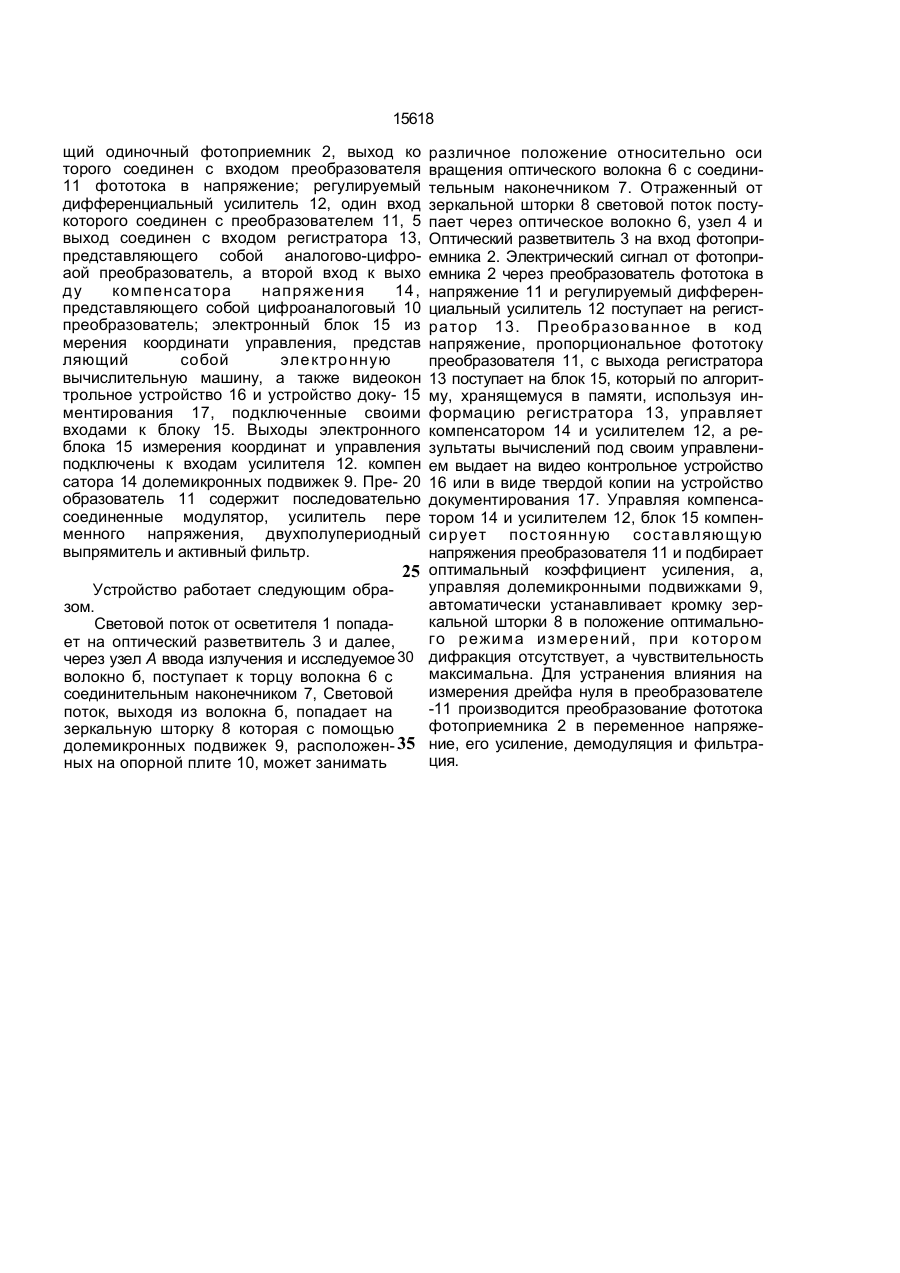

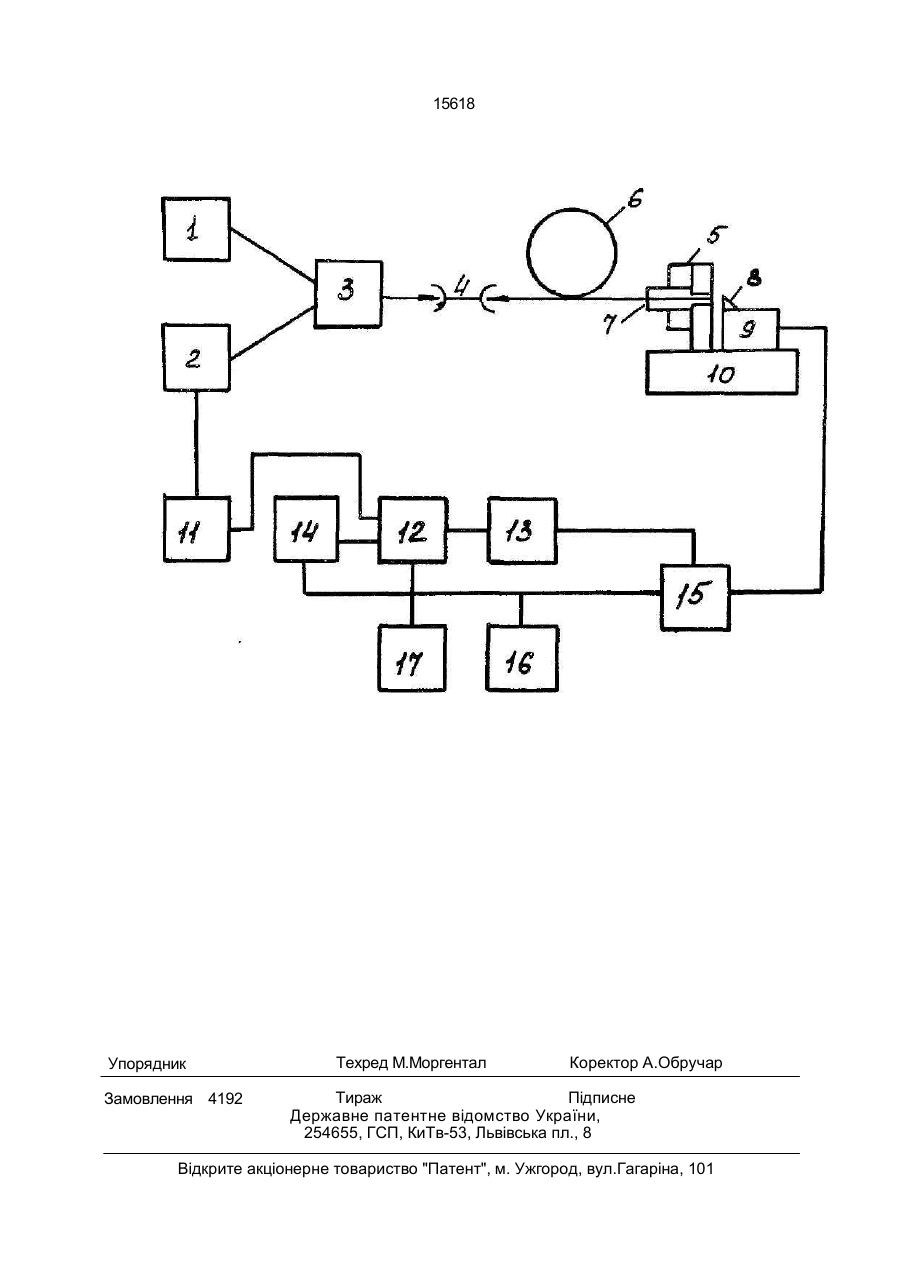

Устройство для измерения несоосности оптического волокна в соединительном на конечнике, содержащее приспособление, предназначенное для установки волокна, осветитель, шторку, установленную с воз можностью перемещения в двух взаимно перпендикулярных плоскостях, параллельной и перпендикулярной оси вращения приспособления, и фоторегистрирующий блок, о т л и ч а ю щ е е с я тем, что оно снабжено последовательно расположенными между осветителем и приспособлением для установки волокна оптическим разветвителем и узлом ввода, фоторегистрирующий блок выполнен в виде фотоприемника, преобразователя фототока, вход которого связан с выходом фотоприемника, дифференциального усилителя, вход которого связан с вы~ ходом преобразователя, регистратора, вход которого связан с выходом усилителя, блока измерения координат, вход которого связан с выходом усилителя, компенсатора напряжения, один из выходов которого связан со входом усилителя, другой - со входом блока измерения координат, и видеоконтрольного устройства, вход которого связан с выходом блока измерения координат, а шторка выполнена с отражающим покрытием. С > ел 0> —»00 Изобретение относится к измерительной технике и предназначено для определения положения оптического волокна в соединительных наконечниках, в частности, для измерения несоосности. Цель изобретения - повышение точности измерения. На чертеже представлена структурная схема предлагаемого устройства. Устройство содержит осветитель 1 (лазер полупроводниковый ИЛП-204 или ИЛП206 со схемой стабилизации), фотоприемник 2, оптический разветвите ль 3, узел 4 ввода излучения в оптическое волокно. Оптиче ский разветвитель 3 соединен с осветителем 1, фотоприемником 2 и узлом 4. Приспособление 5 для фиксации и вращения оптического волокна 6 с соединительным наконечником 7, а также зеркальная шторка 8, закрепленная на подвижках 9, расположены на опорной плите 10. Зеркальная шторка 8, обращенная зеркальной поверхностью к торцу волокна 6, установлена с возможностью перемещения вдоль и перпендикулярно оси оптического волокна 6 с помощью подвижек 9, например, долемикронных. Кроме того, устройство содержит регистратор, включающий: фотоприемник, содержа О 15618 щий одиночный фотоприемник 2, выход ко торого соединен с входом преобразователя 11 фототока в напряжение; регулируемый дифференциальный усилитель 12, один вход которого соединен с преобразователем 11, 5 выход соединен с входом регистратора 13, представляющего собой аналогово-цифроаой преобразователь, а второй вход к выхо ду компенсатора напряжения 14, представляющего собой цифроаналоговый 10 преобразователь; электронный блок 15 из мерения координати управления, представ ляющий собой электронную вычислительную машину, а также видеокон трольное устройство 16 и устройство доку- 15 ментирования 17, подключенные своими входами к блоку 15. Выходы электронного блока 15 измерения координат и управления подключены к входам усилителя 12. компен сатора 14 долемикронных подвижек 9. Пре- 20 образователь 11 содержит последовательно соединенные модулятор, усилитель пере менного напряжения, двухполупериодный выпрямитель и активный фильтр. различное положение относительно оси вращения оптического волокна 6 с соединительным наконечником 7. Отраженный от зеркальной шторки 8 световой поток поступает через оптическое волокно 6, узел 4 и Оптический разветвитель 3 на вход фотоприемника 2. Электрический сигнал от фотоприемника 2 через преобразователь фототока в напряжение 11 и регулируемый дифференциальный усилитель 12 поступает на регистратор 13. Преобразованное в код напряжение, пропорциональное фототоку преобразователя 11, с выхода регистратора 13 поступает на блок 15, который по алгоритму, хранящемуся в памяти, используя информацию регистратора 13, управляет компенсатором 14 и усилителем 12, а результаты вычислений под своим управлением выдает на видео контрольное устройство 16 или в виде твердой копии на устройство документирования 17. Управляя компенсатором 14 и усилителем 12, блок 15 компенсирует постоянную составляющую напряжения преобразователя 11 и подбирает 25 оптимальный коэффициент усиления, а, управляя долемикронными подвижками 9, Устройство работает следующим обраавтоматически устанавливает кромку зерзом. кальной шторки 8 в положение оптимальноСветовой поток от осветителя 1 попадаго режима измерений, при котором ет на оптический разветвитель 3 и далее, через узел А ввода излучения и исследуемое 30 дифракция отсутствует, а чувствительность максимальна. Для устранения влияния на волокно б, поступает к торцу волокна 6 с измерения дрейфа нуля в преобразователе соединительным наконечником 7, Световой -11 производится преобразование фототока поток, выходя из волокна б, попадает на фотоприемника 2 в переменное напряжезеркальную шторку 8 которая с помощью долемикронных подвижек 9, расположен- 35 ние, его усиление, демодуляция и фильтрация. ных на опорной плите 10, может занимать 15618 Упорядник Замовлення 4192 Техред М.Моргентал Коректор А.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
