Спосіб різання металевих конструкцій подовженими зарядами вибухової речовини

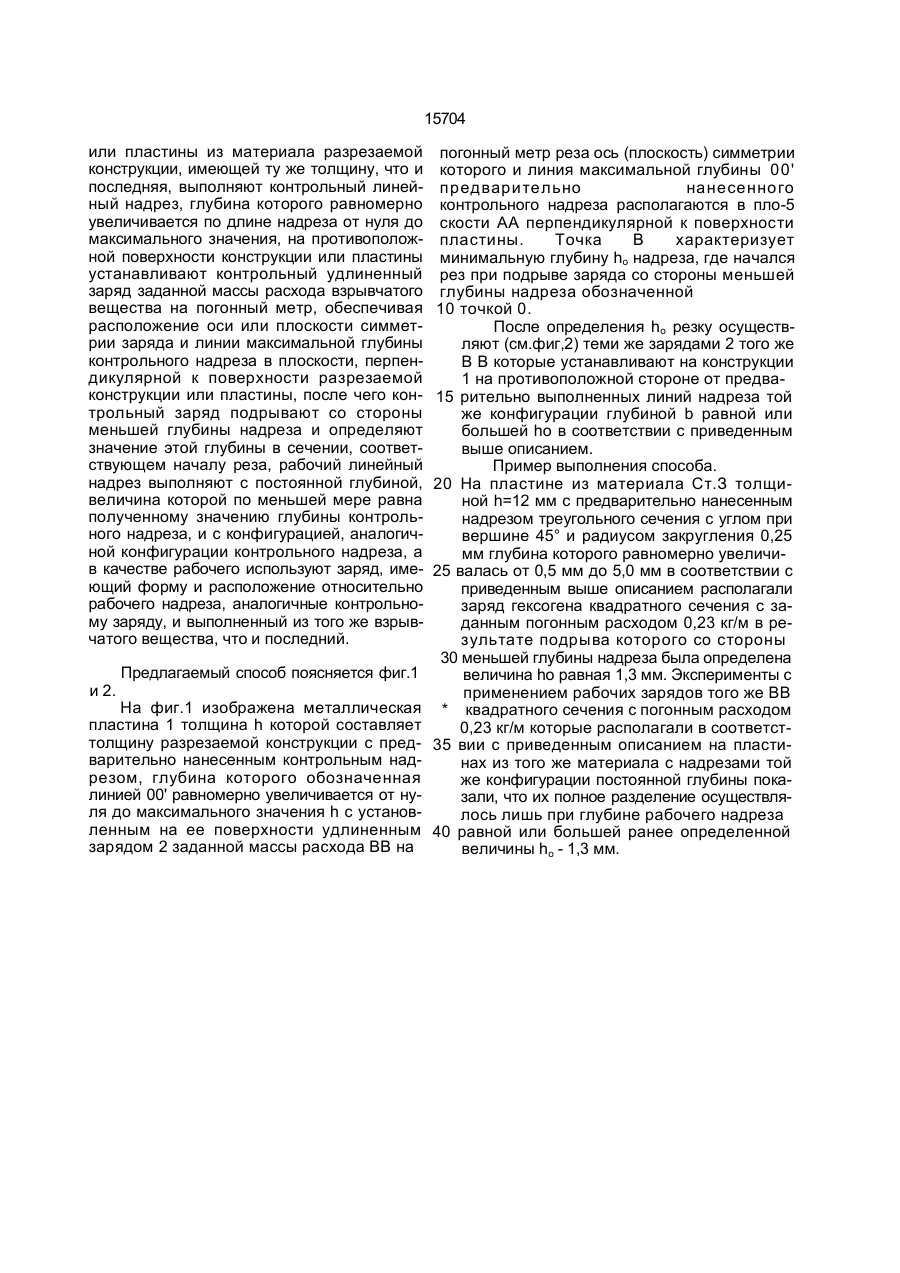

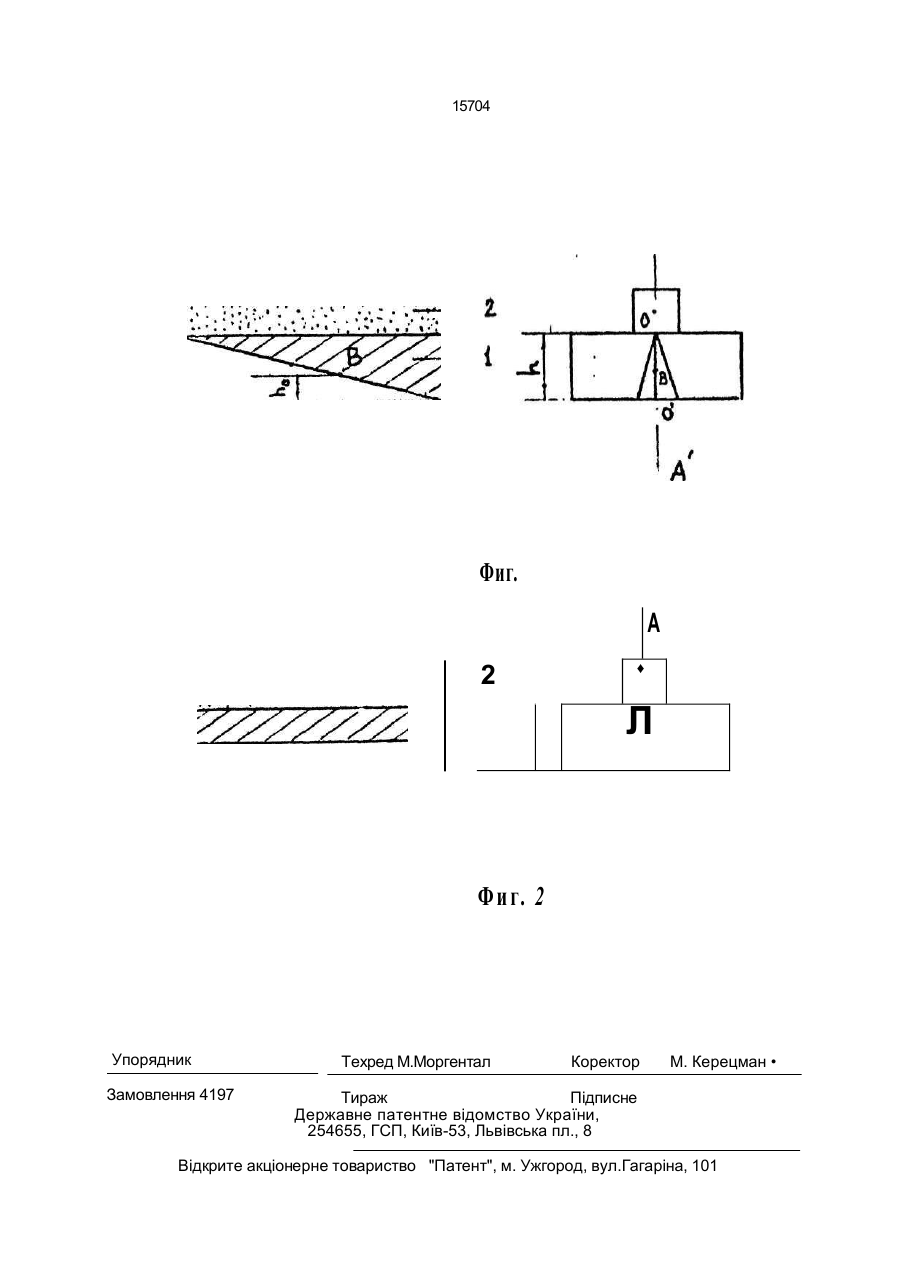

Способ резки металлических конструк ций удлиненными зарядами взрывчатого ве щества, включающий выполнение на одной из поверхностей разрезаемой конструкции рабочего линейного надреза, монтаж взрывной цепи, установку на поверхности конструкции, противоположной поверхно сти с надрезом, удлиненного рабочего заря да взрывчатого вещества и последующее его инициирование, о т л и ч а ю щ и й с я тем, что предварительно на поверхности разрезаемой конструкции или пластины из материала разрезаемой конструкции, имеющей ту же толщину, что и последняя, выполняют контрольный линейный надрез, глубина которого равномерно увеличивается по длине надреза от нуля до максимального значения, на противоположной поверхности конструкции или пластины устанавливают контрольный удлиненный заряд заданной массы расхода взрывчатого вещества на погонный метр, обеспечивая расположение оси или плоскости симметрии заряда и линии максимальной глубины контрольного надреза в плоскости, перпендикулярной к поверхности разрезаемой конструкции или пластины, после чего контрольный заряд подрывают со стороны меньшей глубины надреза и определяют значение этой глубины в сечении, соответствующем началу реза, рабочий линейный надрез выполняют с постоянной глубиной, величина которой, по меньшей мере, равна полученному значению глубины контрольного надреза, и с конфигурацией, аналогичной конфигурации контрольного надреза, а в качестве рабочего используют заряд, имеющий форму и расположение относительно рабочего надреза, аналогичные контрольному заряду, и выполненный из того же взрывчатого вещества, что и последний. С > ел о О Изобретение относится к обработке металлов давлением и может быть использовано при резке металлических изделий. . Известен способ резки металлов заключающийся в применении контактных зарядов взрывчатого вещества (ВВ) [1]. В отличие от известного описываемый способ позволяет осуществлять резку зарядами с заданным расходом ВЗ. Для осуществления взрывной резки удлиненными зарядами с заданным расходом ВВ в описываемом способе предварительно на поверхности разрезаемой конструкции 15704 или пластины из материала разрезаемой конструкции, имеющей ту же толщину, что и последняя, выполняют контрольный линейный надрез, глубина которого равномерно увеличивается по длине надреза от нуля до максимального значения, на противоположной поверхности конструкции или пластины устанавливают контрольный удлиненный заряд заданной массы расхода взрывчатого вещества на погонный метр, обеспечивая расположение оси или плоскости симметрии заряда и линии максимальной глубины контрольного надреза в плоскости, перпендикулярной к поверхности разрезаемой конструкции или пластины, после чего контрольный заряд подрывают со стороны меньшей глубины надреза и определяют значение этой глубины в сечении, соответствующем началу реза, рабочий линейный надрез выполняют с постоянной глубиной, величина которой по меньшей мере равна полученному значению глубины контрольного надреза, и с конфигурацией, аналогичной конфигурации контрольного надреза, а в качестве рабочего используют заряд, имеющий форму и расположение относительно рабочего надреза, аналогичные контрольному заряду, и выполненный из того же взрывчатого вещества, что и последний. и 2. Предлагаемый способ поясняется фиг.1 На фиг.1 изображена металлическая пластина 1 толщина h которой составляет толщину разрезаемой конструкции с предварительно нанесенным контрольным надрезом, глубина которого обозначенная линией 00' равномерно увеличивается от нуля до максимального значения h с установленным на ее поверхности удлиненным зарядом 2 заданной массы расхода ВВ на погонный метр реза ось (плоскость) симметрии которого и линия максимальной глубины 00' предварительно нанесенного контрольного надреза располагаются в пло-5 скости АА перпендикулярной к поверхности пластины. Точка В характеризует минимальную глубину ho надреза, где начался рез при подрыве заряда со стороны меньшей глубины надреза обозначенной 10 точкой 0. После определения ho резку осуществляют (см.фиг,2) теми же зарядами 2 того же В В которые устанавливают на конструкции 1 на противоположной стороне от предва15 рительно выполненных линий надреза той же конфигурации глубиной b равной или большей ho в соответствии с приведенным выше описанием. Пример выполнения способа. 20 На пластине из материала Ст.З толщиной h=12 мм с предварительно нанесенным надрезом треугольного сечения с углом при вершине 45° и радиусом закругления 0,25 мм глубина которого равномерно увеличи25 валась от 0,5 мм до 5,0 мм в соответствии с приведенным выше описанием располагали заряд гексогена квадратного сечения с заданным погонным расходом 0,23 кг/м в результате подрыва которого со стороны 30 меньшей глубины надреза была определена величина ho равная 1,3 мм. Эксперименты с применением рабочих зарядов того же ВВ * квадратного сечения с погонным расходом 0,23 кг/м которые располагали в соответст35 вии с приведенным описанием на пластинах из того же материала с надрезами той же конфигурации постоянной глубины показали, что их полное разделение осуществлялось лишь при глубине рабочего надреза 40 равной или большей ранее определенной величины ho - 1,3 мм. 15704 Фиг. A 2 ♦ Л Фи г. 2 Упорядник Замовлення 4197 Техред М.Моргентал Коректор М. Керецман • Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
