Спосіб різання металевих конструкцій хвилями напружень

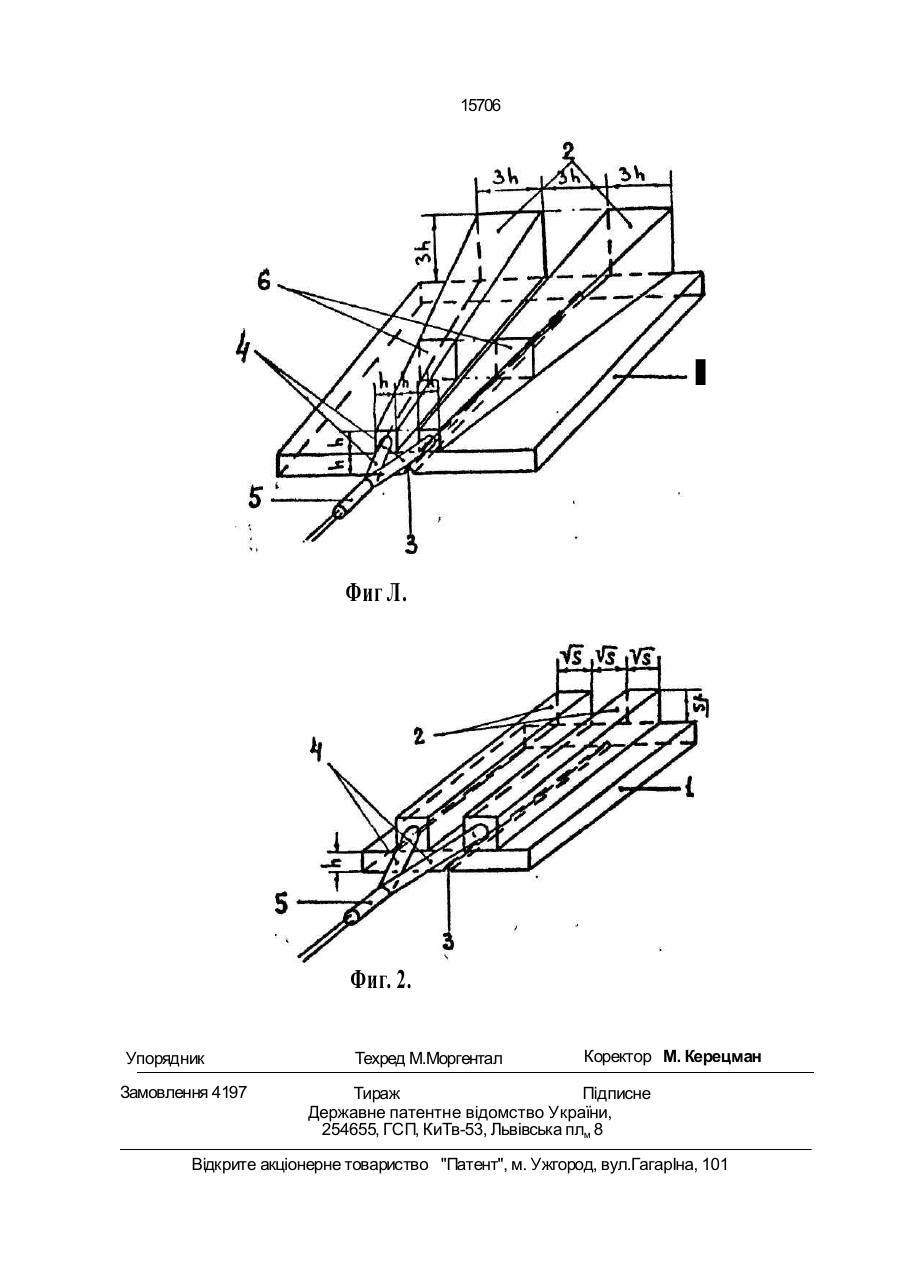

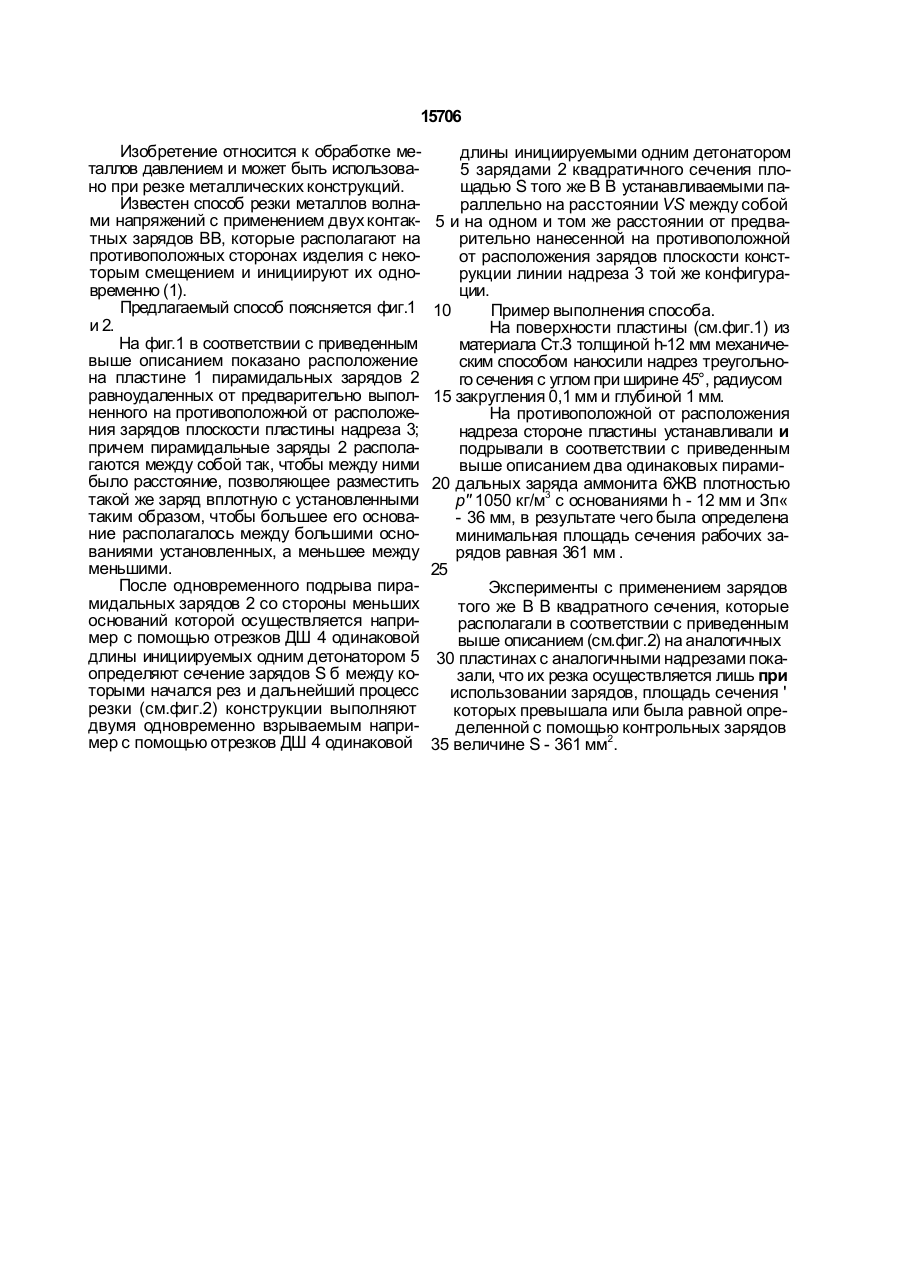

Способ резки металлических конструк ций волнами напряжений, включающий вы полнен ие на одной из поверхнос тей разрезаемой конструкции линейного надре за, установку на поверхности конструкции симметрично относительно плоскости, пер пендикулярной этой поверхности и прохо дящей через надрез и параллельно ему, двух одинаковых рабочих контактных зарядов взрывчатого вещества и последующее одно временное инициирование этих зарядов, о т л и ч а ю щ и й с я тем, что предвари тельно на одной из поверхностей разрезае мой конструкции или пластины из материала разрезаемой конструкции, тол щина которой равна толщине последней, выполняют контрольный прямолинейный надрез, на противоположной поверхности разрезаемой конструкции или пластины симметрично относительно плоскости, пер пендикулярно этой поверхности и проходя щей через надрез, устанавливают два одинаковых контрольных контактных заряда взрывчатого вещества, выполненных в виде усеченной пирамиды с основаниями в форме квадрата, при этом длина стороны квадрата меньшего основания равна толщине разрезаемой конструкции, а длина стороны квадрата большего основания в три раза превышает эту толщину, контрольные заряды располагают таким образом, чтобы между ними мог быть вплотную размещен аналогичный заряд взрывчатого вещества, обращенный большим основанием в сторону больших оснований контрольных зарядов, пос ле чего осуществляют одновременный подрыв контрольных зарядов со стороны меньшего основания и определяют площадь их поперечного сечения в плоскости, проходящей через начало реза, а в качестве рабочих используют заряды того же взрывчатого вещества, что и в контрольных зарядах, имеющие квадратное поперечное сечение с площадью, равной полученной площади поперечного сечения контрольных зарядов в зоне начала реза, которые устанавливают на поверхности разрезаемой конструкции, противоположной поверхности с надрезом на расстоянии один от другого, величину которого определяют из следующего соотношения L= V S " , где L - величина расстояния между рабочими зарядами; S - площадь поперечного сечения рабочих зарядов. С > ел о CN о 15706 Изобретение относится к обработке металлов давлением и может быть использовано при резке металлических конструкций. Известен способ резки металлов волнами напряжений с применением двух контактных зарядов ВВ, которые располагают на противоположных сторонах изделия с некоторым смещением и инициируют их одновременно (1). Предлагаемый способ поясняется фиг.1 и 2. На фиг.1 в соответствии с приведенным выше описанием показано расположение на пластине 1 пирамидальных зарядов 2 равноудаленных от предварительно выполненного на противоположной от расположения зарядов плоскости пластины надреза 3; причем пирамидальные заряды 2 располагаются между собой так, чтобы между ними было расстояние, позволяющее разместить такой же заряд вплотную с установленными таким образом, чтобы большее его основание располагалось между большими основаниями установленных, а меньшее между меньшими. После одновременного подрыва пирамидальных зарядов 2 со стороны меньших оснований которой осуществляется например с помощью отрезков ДШ 4 одинаковой длины инициируемых одним детонатором 5 определяют сечение зарядов S б между которыми начался рез и дальнейший процесс резки (см.фиг.2) конструкции выполняют двумя одновременно взрываемым например с помощью отрезков ДШ 4 одинаковой длины инициируемыми одним детонатором 5 зарядами 2 квадратичного сечения площадью S того же В В устанавливаемыми параллельно на расстоянии VS между собой 5 и на одном и том же расстоянии от предварительно нанесенной на противоположной от расположения зарядов плоскости конструкции линии надреза 3 той же конфигурации. 10 Пример выполнения способа. На поверхности пластины (см.фиг.1) из материала Ст.З толщиной h-12 мм механическим способом наносили надрез треугольного сечения с углом при ширине 45°, радиусом 15 закругления 0,1 мм и глубиной 1 мм. На противоположной от расположения надреза стороне пластины устанавливали и подрывали в соответствии с приведенным выше описанием два одинаковых пирами20 дальных заряда аммонита 6ЖВ плотностью р" 1050 кг/м3 с основаниями h - 12 мм и Зп« - 36 мм, в результате чего была определена минимальная площадь сечения рабочих зарядов равная 361 мм . 25 Эксперименты с применением зарядов того же В В квадратного сечения, которые располагали в соответствии с приведенным выше описанием (см.фиг.2) на аналогичных 30 пластинах с аналогичными надрезами показали, что их резка осуществляется лишь при использовании зарядов, площадь сечения ' которых превышала или была равной определенной с помощью контрольных зарядов 35 величине S - 361 мм2. 15706 І Фиг Л. Фиг. 2. Упорядник Замовлення 4197 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська плм 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
