Внутриматковий протизаплідний засіб

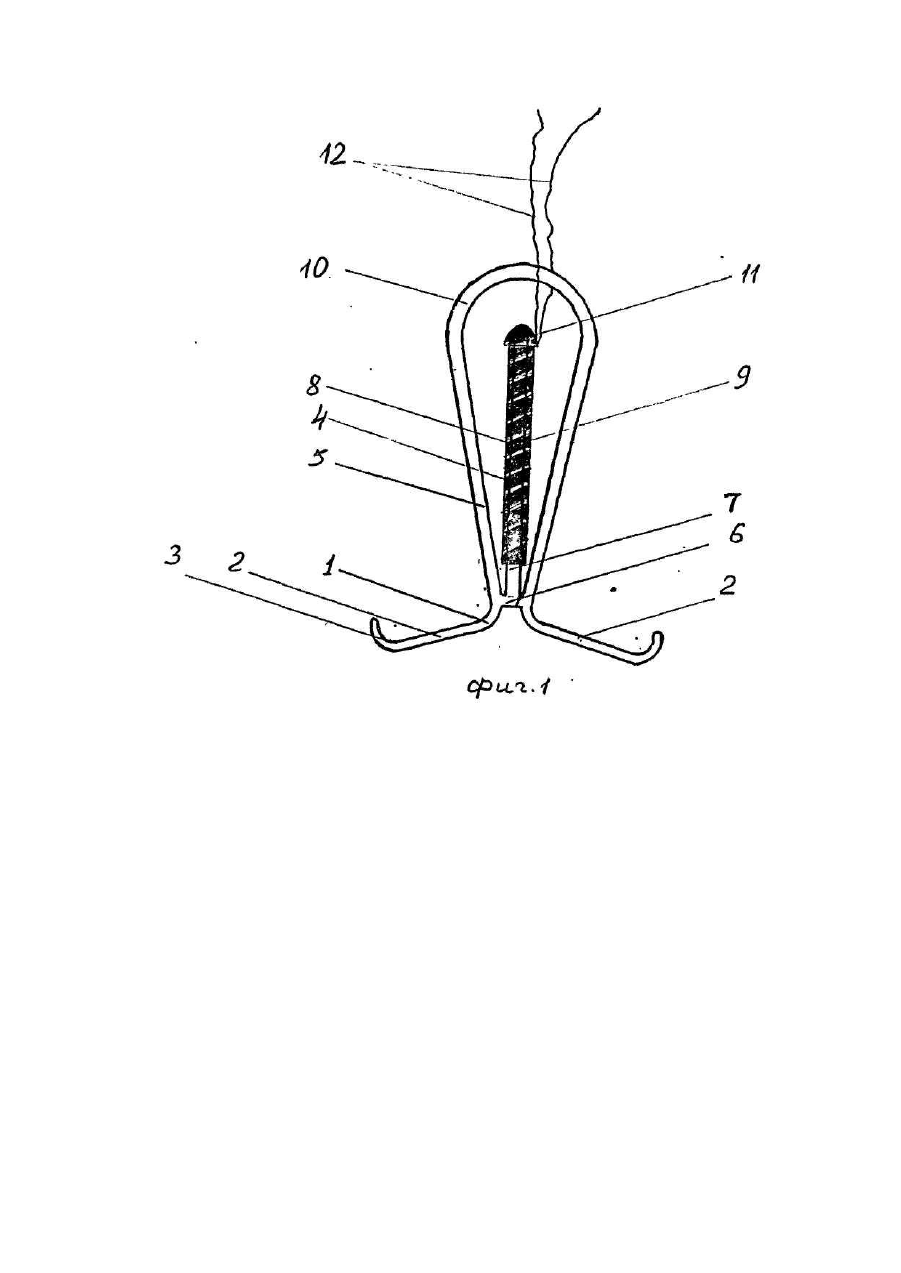

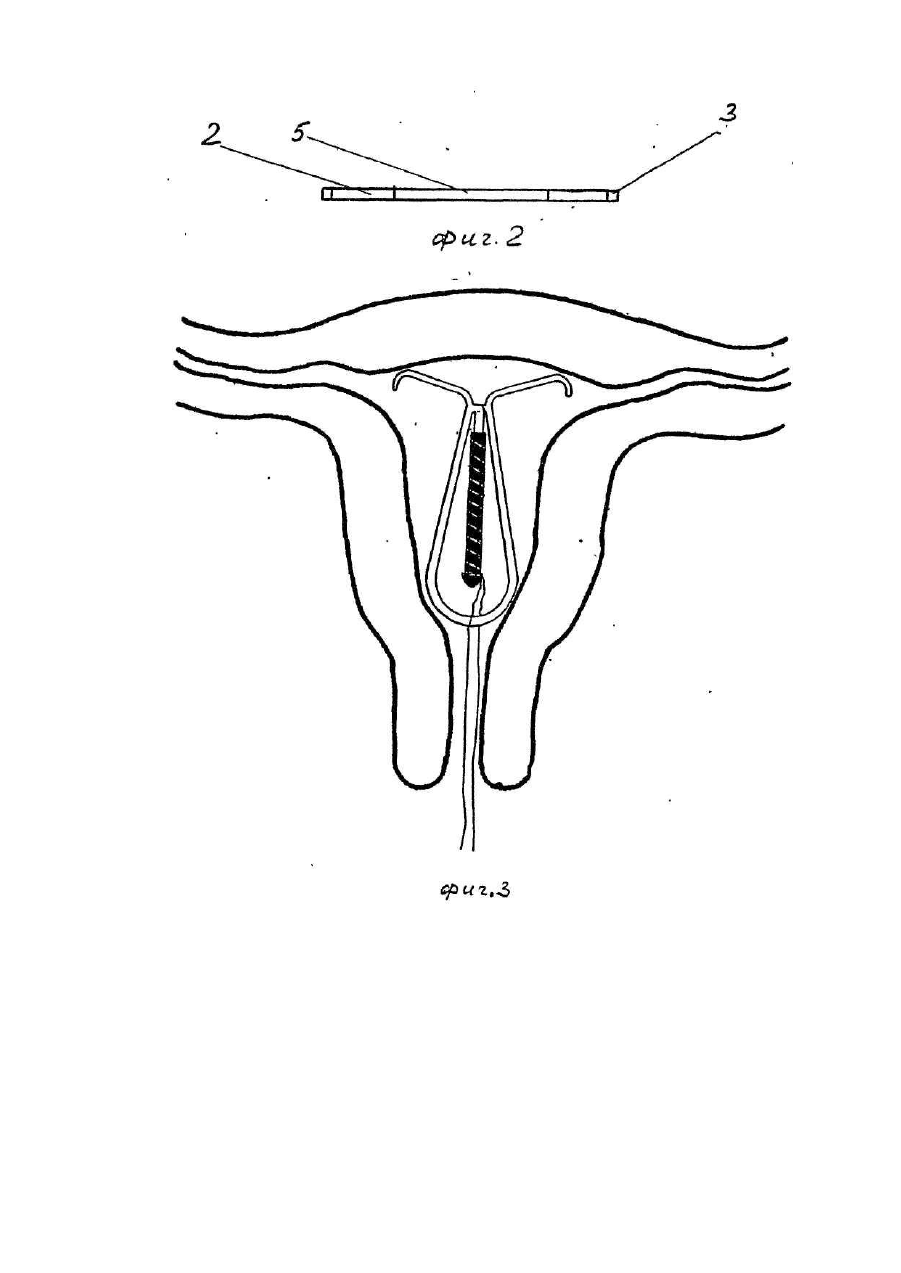

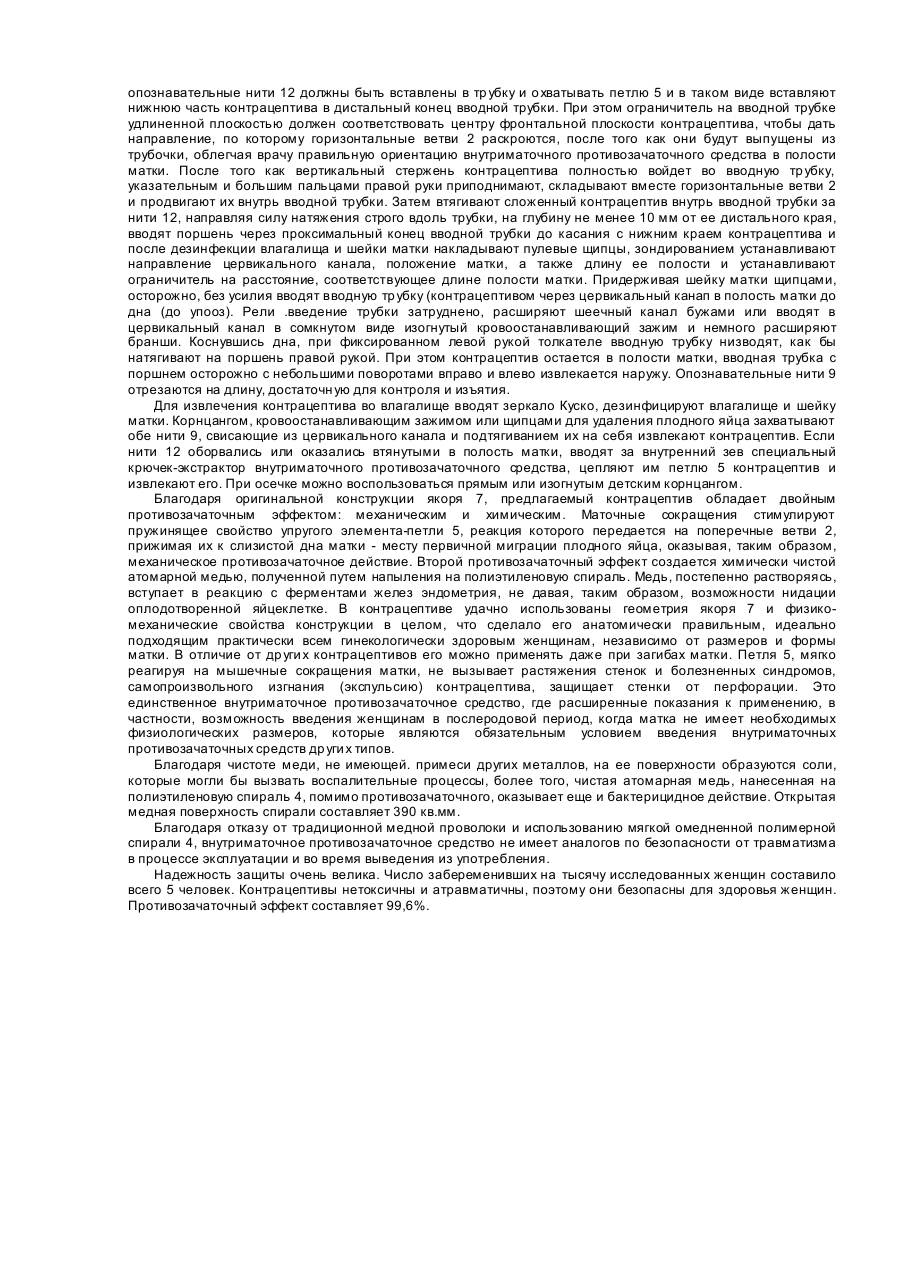

Полезная модель относится к области медицинской техники, в частности к устройствам, предохраняющим от беременности. В основу создания настоящей полезной модели положена задача повышения надежности контрацептивного эффекта путем нахождения анатомически правильной формы контрацептива, позволяющей применять один типоразмер в различных по форме размерах маточных полостях у рожавших полновестных детей женщин, и отказа от медной проволоки и замены ее полимерной спиралью, омедненной химически чистой медью, а также удержания средства в полости матки путем предотвращения выброса (экспульсии). Внутриматочное противозачаточное средство, согласно конструкции, положенной в основу настоящей полезной модели, содержит горизонтальную планку с двумя ветвями, по крайней мере, одна из которых выполнена с закругленным концом, спираль и связанную с горизонтальной планкой петлю с утолщенным основанием, причем ветви прямолинейного участка горизонтальной планки расположены под острым углом к горизонтальной плоскости и симметрично относительно вертикальной оси, обе выполнены с закругленными концами, причем закругление выполнено в виде части окружности, а спираль выполнена в виде полиэтиленовой ленты и размещена внутри петли на связанном с основанием горизонтальной планки якоре, расположенным соосно с вертикальной осью симметрии внутриматочного противозачаточного средства. Величина угла установки ветвей с горизонтальной планкой составляет 5-30". Спираль снабжена покрытием в виде слоя рафинированной меди, нанесенного на наружную поверхность полиэтиленовой ленты способом плазменного напыления. Нижняя часть петли выполнена упругой и по размеру составляет не менее двух длин якоря. Свободный конец якоря снабжен закруглением в виде части сферы, который служит фиксатором для закрепления спирали и основанием для закрепления опознавательных нитей. Таким образом, предлагаемая конструкция внутриматочного противозачаточного средства обладает следующими существенными отличительными признаками: ветви прямолинейного участка горизонтальной планки расположены под острым углом к горизонтальной плоскости и симметрично относительно вертикальной оси, что позволяет за счет маточных сокращений механически не пропускать сперматозоиды к фаллоповым трубам и к яичникам; ветви выполнены с закругленными концами, причем закругление выполнено в виде части окружности, что позволяет исключить травмирование и болевые ощущения при смещении внутриматочного противозачаточного средства при физических перегрузках женщины; спираль размещена цнутри петли, что позволяет исключить контакт петли со слизистой матки и позволяет предотвратить перфорацию ее стенок; спираль выполнена в виде полиэтиленовой ленты и размещена на связанном с основанием горизонтальной планки якоря, расположенным соосно с вертикальной осью симметрии внутриматочного противозачаточного средства, что исключает воспалительные процессы от солей, увеличивает площадь медного покрытия и снижает травматизм во время нахождения внутри матки и во время удаления из полости матки; величина угла установки ветвей с горизонтальной планкой составляет 5-30", что позволяет прижиматься им к слизистой дна матки и, таким образом, оказывать механическое противозачаточное действие; спираль снабжена покрытием в виде слоя рафинированной меди, нанесенного на наружную поверхность полиэтиленовой ленты способом плазменного напыления, что позволяет гарантировать не менее, чем трехлетний контрацептивный эффект и исключить травмирование при нахождении внутри и при выводе из потребления; петля имеет упругую нижнюю часть по размеру не менее двух длин якоря, что позволяет исключить экспульсию; свободный конец якоря снабжен закруглением в виде части сферы и служит основанием для закрепления опознавательных нитей, что позволяет закрепить саму спираль на стержне и закрепить опознавательные нити. Таким образом, все существенные признаки настоящего технического решения направлены на решение поставленной задачи, именно на повышение надежности удержания средства в полости матки путем предотвращения выброса (экспульсии). На фиг. 1 представлена конструкция внутриматочного противозачаточного средства, общий вид; на фиг. 2 - вид сверху; на фиг. 3 - вн утриматочное противозачаточное средство, размещенное внутри полости матки. Внутриматочное противозачаточное средство, согласно конструкции настоящей полезной модели, содержит горизонтальную планку 1 с двумя ветвями 2, по крайней мере, одна из которых выполнена с закругленным концом 3, спираль 4 и связанную с горизонтальной планкой 1 петлю 5 с утолщенным основанием 6. Ветви 2 прямолинейного участка горизонтальной планки 1 расположены под острым углом к горизонтальной плоскости и симметрично относительно вертикальной оси, обе выполнены с закругленными концами 3, причем закругление выполнено в виде части окружности. Спираль 4 выполнена в виде полиэтиленовой ленты и размещена внутри петли 5 на связанном с основанием 6 горизонтальной планки якоре 7, расположенным соосно с вертикальной осью симметрии внутри маточного противозачаточного средства. Beличина угла установки ветвей 2 с горизонтальной планкой 1 составляет 5-30". Спираль снабжен покрытием 8 в виде слоя рафинированной меди, нанесенного на наружную поверхность 9 полиэтиленовой ленты способом плазменного напыления. Нижняя часть 10 выполнена упругой и по размеру составляет не менее двух длин якоря. Свободный конец якоря 7 снабжен закруглением 11 в виде части сферы, которое служит фиксатором для закрепления спирали и основанием для закрепления опознавательных нитей 12. Внутриматочное противозачаточное средство применяют следующим образом. После извлечения из упаковки разъединяют внутриматочное противозачаточное средство (контрацептив) от вводной тр убки, берут последнюю в левую р уку и фиксируют положение ограничителя, что является ориентиром правильного введения контрацептива. Затем захватывают большим и указательным правой руки контрацептив, крепко прижав обе нисходящие ветви 2 петли 5 к стержню и друг к другу, причем опознавательные нити 12 должны быть вставлены в тр убку и о хватывать петлю 5 и в таком виде вставляют нижнюю часть контрацептива в дистальный конец вводной трубки. При этом ограничитель на вводной трубке удлиненной плоскостью должен соответствовать центру фронтальной плоскости контрацептива, чтобы дать направление, по которому горизонтальные ветви 2 раскроются, после того как они будут выпущены из трубочки, облегчая врачу правильную ориентацию внутриматочного противозачаточного средства в полости матки. После того как вертикальный стержень контрацептива полностью войдет во вводную тр убку, указательным и большим пальцами правой руки приподнимают, складывают вместе горизонтальные ветви 2 и продвигают их внутрь вводной трубки. Затем втягивают сложенный контрацептив внутрь вводной трубки за нити 12, направляя силу натяжения строго вдоль трубки, на глубину не менее 10 мм от ее дистального края, вводят поршень через проксимальный конец вводной трубки до касания с нижним краем контрацептива и после дезинфекции влагалища и шейки матки накладывают пулевые щипцы, зондированием устанавливают направление цервикального канала, положение матки, а также длину ее полости и устанавливают ограничитель на расстояние, соответствующее длине полости матки. Придерживая шейку матки щипцами, осторожно, без усилия вводят вводную тр убку (контрацептивом через цервикальный канап в полость матки до дна (до упооз). Рели .введение трубки затруднено, расширяют шеечный канал бужами или вводят в цервикальный канал в сомкнутом виде изогнутый кровоостанавливающий зажим и немного расширяют бранши. Коснувшись дна, при фиксированном левой рукой толкателе вводную трубку низводят, как бы натягивают на поршень правой рукой. При этом контрацептив остается в полости матки, вводная трубка с поршнем осторожно с небольшими поворотами вправо и влево извлекается наружу. Опознавательные нити 9 отрезаются на длину, достаточн ую для контроля и изъятия. Для извлечения контрацептива во влагалище вводят зеркало Куско, дезинфицируют влагалище и шейку матки. Корнцангом, кровоостанавливающим зажимом или щипцами для удаления плодного яйца захватывают обе нити 9, свисающие из цервикального канала и подтягиванием их на себя извлекают контрацептив. Если нити 12 оборвались или оказались втянутыми в полость матки, вводят за внутренний зев специальный крючек-экстрактор внутриматочного противозачаточного средства, цепляют им петлю 5 контрацептив и извлекают его. При осечке можно воспользоваться прямым или изогнутым детским корнцангом. Благодаря оригинальной конструкции якоря 7, предлагаемый контрацептив обладает двойным противозачаточным эффектом: механическим и химическим. Маточные сокращения стимулируют пружинящее свойство упругого элемента-петли 5, реакция которого передается на поперечные ветви 2, прижимая их к слизистой дна матки - месту первичной миграции плодного яйца, оказывая, таким образом, механическое противозачаточное действие. Второй противозачаточный эффект создается химически чистой атомарной медью, полученной путем напыления на полиэтиленовую спираль. Медь, постепенно растворяясь, вступает в реакцию с ферментами желез эндометрия, не давая, таким образом, возможности нидации оплодотворенной яйцеклетке. В контрацептиве удачно использованы геометрия якоря 7 и физикомеханические свойства конструкции в целом, что сделало его анатомически правильным, идеально подходящим практически всем гинекологически здоровым женщинам, независимо от размеров и формы матки. В отличие от др уги х контрацептивов его можно применять даже при загибах матки. Петля 5, мягко реагируя на мышечные сокращения матки, не вызывает растяжения стенок и болезненных синдромов, самопроизвольного изгнания (экспульсию) контрацептива, защищает стенки от перфорации. Это единственное внутриматочное противозачаточное средство, где расширенные показания к применению, в частности, возможность введения женщинам в послеродовой период, когда матка не имеет необходимых физиологических размеров, которые являются обязательным условием введения внутриматочных противозачаточных средств др уги х типов. Благодаря чистоте меди, не имеющей. примеси других металлов, на ее поверхности образуются соли, которые могли бы вызвать воспалительные процессы, более того, чистая атомарная медь, нанесенная на полиэтиленовую спираль 4, помимо противозачаточного, оказывает еще и бактерицидное действие. Открытая медная поверхность спирали составляет 390 кв.мм. Благодаря отказу от традиционной медной проволоки и использованию мягкой омедненной полимерной спирали 4, внутриматочное противозачаточное средство не имеет аналогов по безопасности от травматизма в процессе эксплуатации и во время выведения из употребления. Надежность защиты очень велика. Число забеременивших на тысячу исследованных женщин составило всего 5 человек. Контрацептивы нетоксичны и атравматичны, поэтому они безопасны для здоровья женщин. Противозачаточный эффект составляет 99,6%.
