Торцьове ущільнення

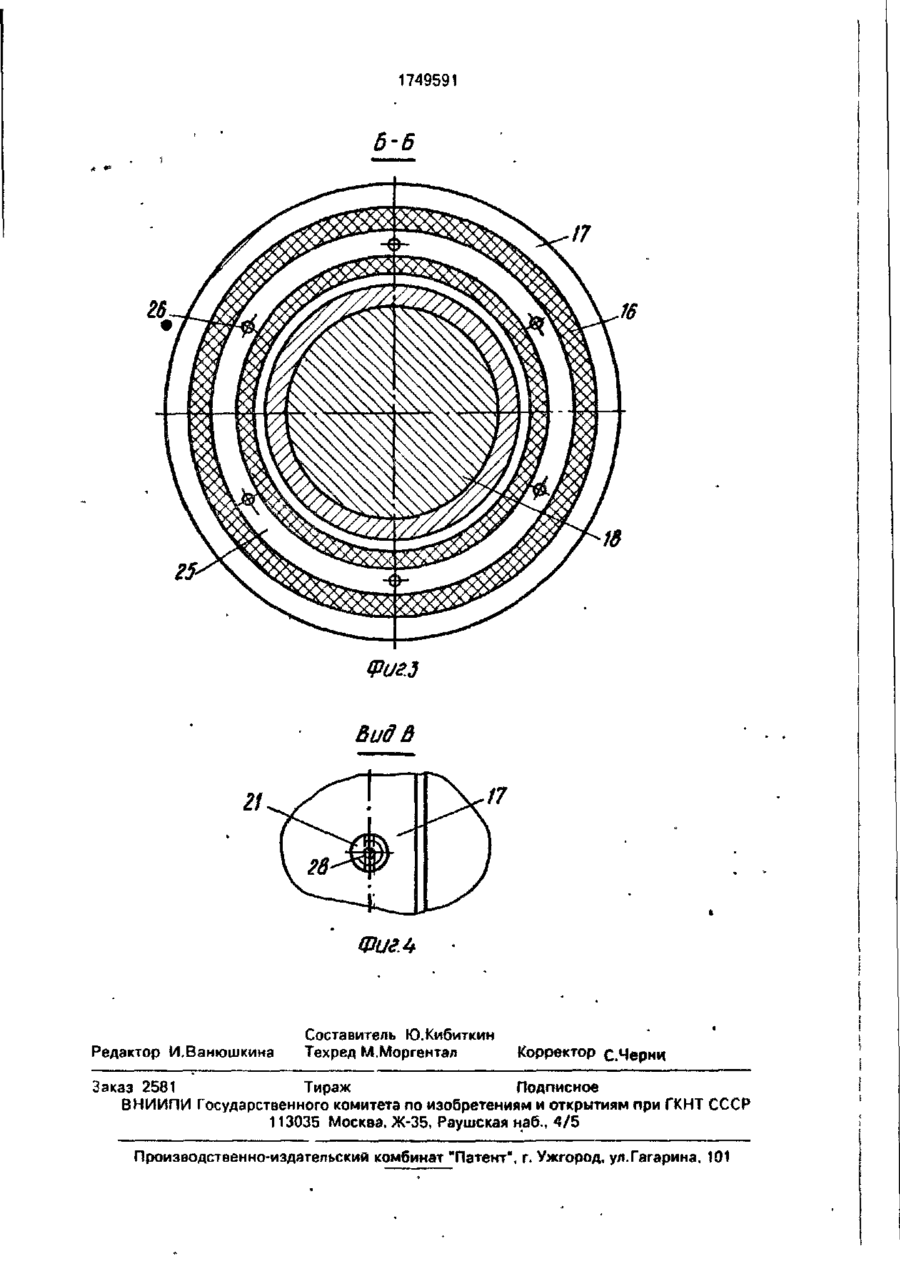

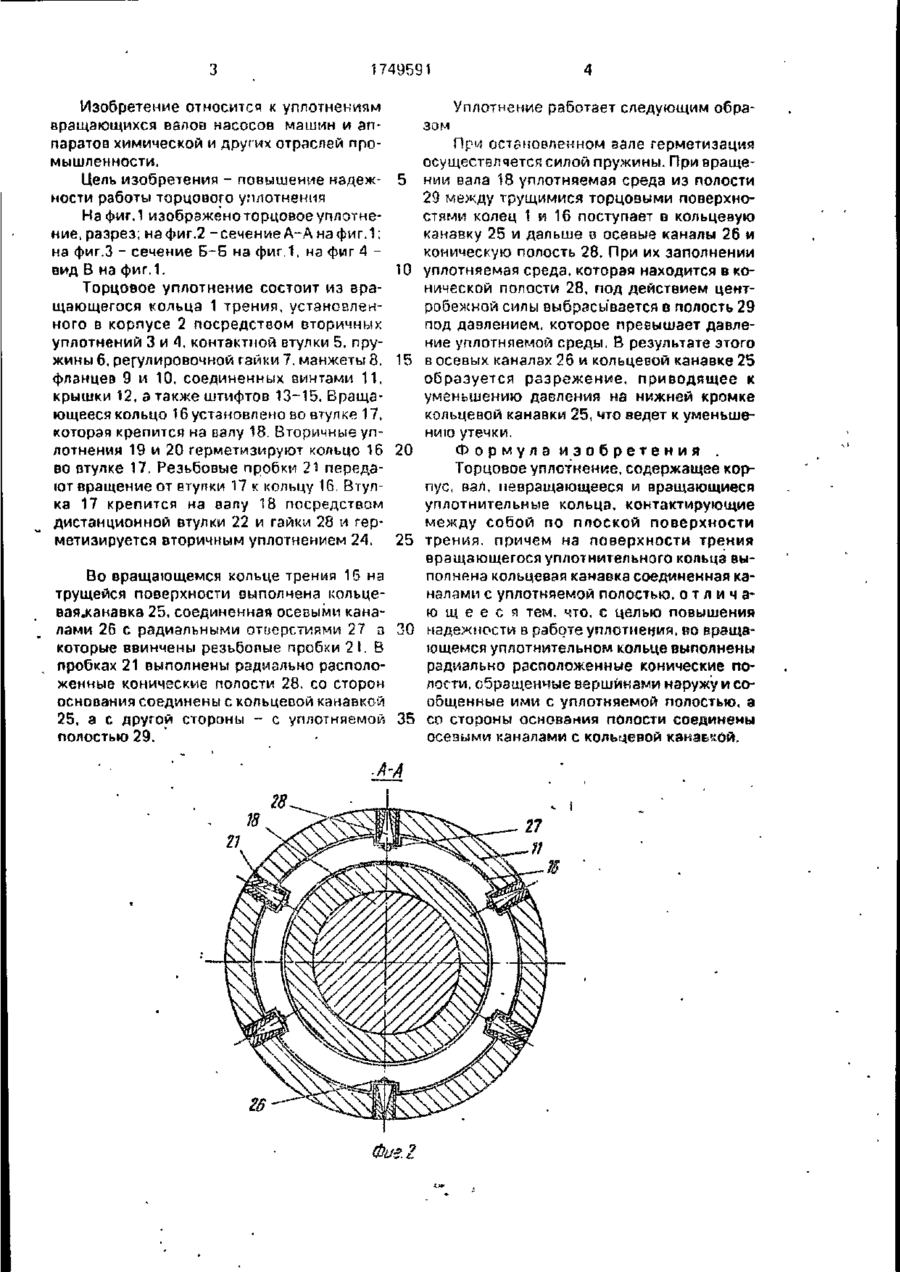

Изобретение относится к уплотнениям вращающихся валов насосов, машин и ап 2 27 28~?\ 71 /7 24 А 20 26 29 19 Ш 1 паратов химической и других отраслей промышленности Цель изобретения- повышение надежности" работы торцового уплотнения При установленном вале герметизация осуществляемся пружиной Пр вращении вала 18 уплотняемая среда из полости 29 поступает в коническую полость 28, откуда при их полном заполнении выбрасывается в полость 29 под давлением В осевых каналах 26 и кольцевой канавке 25 образуется разрежение, что ведет к уменьшению утечки. 4 ил. 25 5 3 4 9 Л 7 В /І 22 8 ft 23 Ш 15 6 П Ю Фиг1 1749591 Изобретение относится к уплотнениям вращающихся валов насосов машин и аппаратов химической и других отраслей промышленности. Цель изобретения - повышение надежности работы торцового уплотнения На фиг. 1 изображено торцовое уплотнение, разрез; на фиг.2 - сечение А-А на фиг. 1; на фиг.З - сечение Б~Б на фиг.1, на фиг 4 вид В на фиг.1. Торцовое уплотнение состоит из вращающегося кольца 1 трения, установленного в корпусе 2 посредством вторичных уплотнений 3 и 4, контактной втулки 5. пружины б, регулировочной гайки 7. манжеты 8. фланцев 9 и 10, соединенных винтами 11, крышки 12, а также штифтов 13-15. Вращающееся кольцо 16 установлено во втулке 17, которая крепится на валу 18. Вторичные уплотнения 19 и 20 герметизируют кольцо 16 во втулке 17. Резьбовые пробки 21 передают вращение от етупки 17 к кольцу 16. Втулка 17 крепится на валу 18 посредством дистанционной втулки 22 и гайки 28 и герметизируется вторичным уплотнением 24. зом 5 10 15 20 25 Во вращающемся кольце трения 16 на трущейся поверхности выполнена кольцеваяжанавка 25, соединенная осевыми каналами 26 с радиальными отверстиями 27 в 30 которые ввинчены резьбовые пробки 21. В пробках 21 выполнены радизльно расположенные конические полости 28, со сторон основания соединены с кольцевой канавкой 25, а с другой стороны - с уплотняемой 35 полостью 29. 18 28 21 Z6 Фив. Уплотнение работает следующим обра При остановленном вале герметизаций осуществляется силой пружины. При вращении вала 18 уплотняемая среда из полости 29 между трущимися торцовыми поверхностями колец 1 и 16 поступает в кольцевую канавку 25 и дальше в осевые каналы 26 и коническую полость 28, При их заполнении уплотняемая среда, которая находится в конической полости 28, под действием центробежной силы выбрасывается в полость 29 под давлением, которое превышает давление уплотняемой среды, В результате этого в осевых каналах 26 и кольцевой канавке 25 образуется разрежение, приводящее к уменьшению давления на нижней кромке кольцевой канавки 25, что ведет к уменьшению утечки. Формула изобретения . Торцовое уплотнение, содержащее корпус, вал, мевращающееся и вращающиеся уплотнительные кольца, контактирующие между собой по плоской поверхности трения, причем на поверхности трения вращающегося уплотнительного кольца выполнена кольцевая канавка соединенная каналами с уплотняемой полостью, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности в работе уплотнения, во вращающемся уплотнительном кольце выполнены радиально расположенные конические полости, обращенные вершинами наружу и сообщенные ими с уплотняемой полостью, а со стороны основания полости соединены осевыми каналами с кольцевой канаькой. 1749591 6-6 17 18 25 21 Фиг л Редактор И.Ванюшкина Составитель Ю.Кибиткин Техред М.Моргентал Корректор С.Чернц Заказ 2581 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
