Мобільна рейкозварювальна машина для зварювання рейок конверторного виробництва

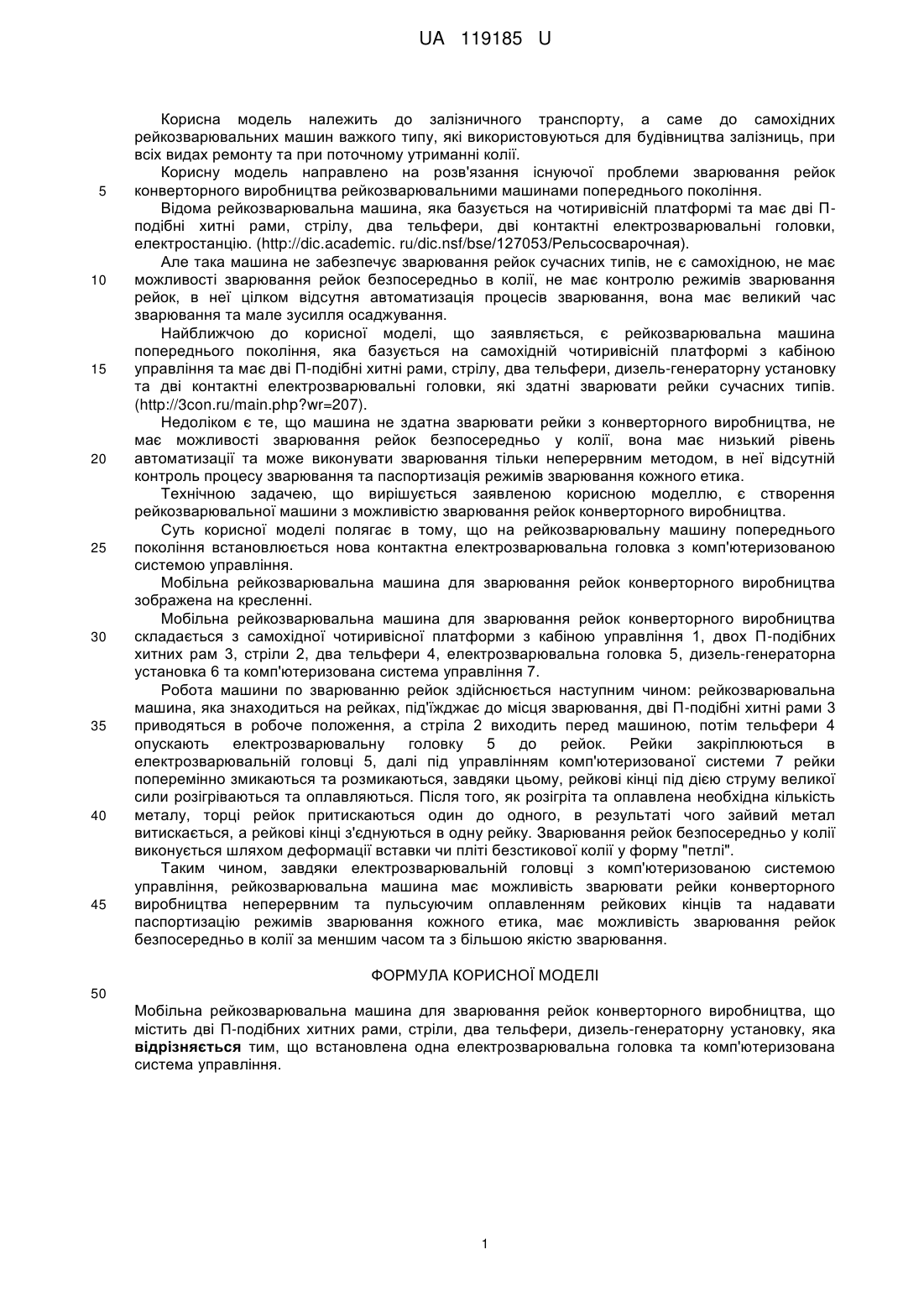

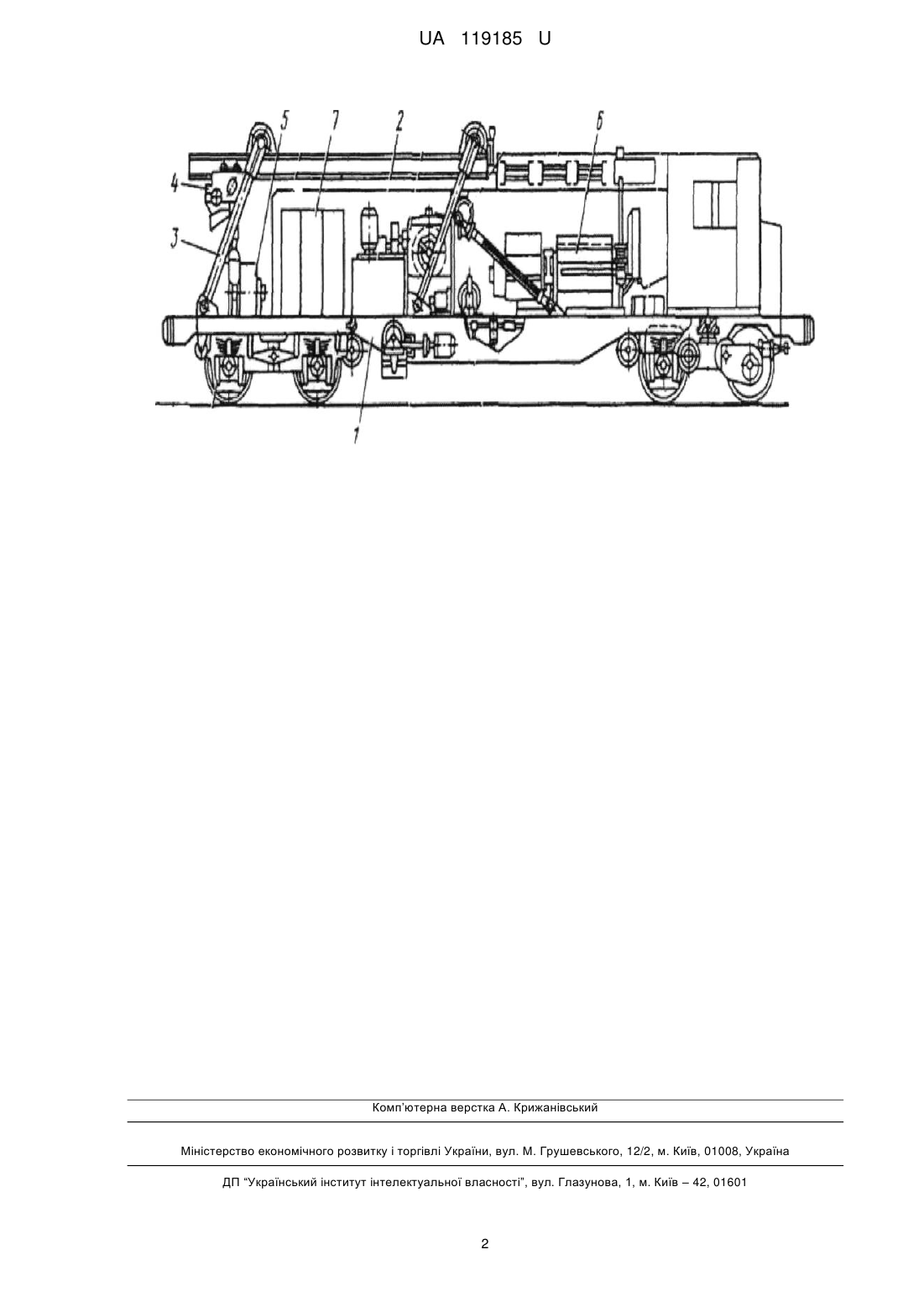

Реферат: Мобільна рейкозварювальна машина для зварювання рейок конверторного виробництва містить дві П-подібних хитних рами, стріли, два тельфери, дизель-генераторну установку. Встановлена одна електрозварювальна головка та комп'ютеризована система управління. UA 119185 U (12) UA 119185 U UA 119185 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до залізничного транспорту, а саме до самохідних рейкозварювальних машин важкого типу, які використовуються для будівництва залізниць, при всіх видах ремонту та при поточному утриманні колії. Корисну модель направлено на розв'язання існуючої проблеми зварювання рейок конверторного виробництва рейкозварювальними машинами попереднього покоління. Відома рейкозварювальна машина, яка базується на чотиривісній платформі та має дві Пподібні хитні рами, стрілу, два тельфери, дві контактні електрозварювальні головки, електростанцію. (http://dic.academic. ru/dic.nsf/bse/127053/Рельсосварочная). Але така машина не забезпечує зварювання рейок сучасних типів, не є самохідною, не має можливості зварювання рейок безпосередньо в колії, не має контролю режимів зварювання рейок, в неї цілком відсутня автоматизація процесів зварювання, вона має великий час зварювання та мале зусилля осаджування. Найближчою до корисної моделі, що заявляється, є рейкозварювальна машина попереднього покоління, яка базується на самохідній чотиривісній платформі з кабіною управління та має дві П-подібні хитні рами, стрілу, два тельфери, дизель-генераторну установку та дві контактні електрозварювальні головки, які здатні зварювати рейки сучасних типів. (http://3con.ru/main.php?wr=207). Недоліком є те, що машина не здатна зварювати рейки з конверторного виробництва, не має можливості зварювання рейок безпосередньо у колії, вона має низький рівень автоматизації та може виконувати зварювання тільки неперервним методом, в неї відсутній контроль процесу зварювання та паспортизація режимів зварювання кожного етика. Технічною задачею, що вирішується заявленою корисною моделлю, є створення рейкозварювальної машини з можливістю зварювання рейок конверторного виробництва. Суть корисної моделі полягає в тому, що на рейкозварювальну машину попереднього покоління встановлюється нова контактна електрозварювальна головка з комп'ютеризованою системою управління. Мобільна рейкозварювальна машина для зварювання рейок конверторного виробництва зображена на кресленні. Мобільна рейкозварювальна машина для зварювання рейок конверторного виробництва складається з самохідної чотиривісної платформи з кабіною управління 1, двох П-подібних хитних рам 3, стріли 2, два тельфери 4, електрозварювальна головка 5, дизель-генераторна установка 6 та комп'ютеризована система управління 7. Робота машини по зварюванню рейок здійснюється наступним чином: рейкозварювальна машина, яка знаходиться на рейках, під'їжджає до місця зварювання, дві П-подібні хитні рами 3 приводяться в робоче положення, а стріла 2 виходить перед машиною, потім тельфери 4 опускають електрозварювальну головку 5 до рейок. Рейки закріплюються в електрозварювальній головці 5, далі під управлінням комп'ютеризованої системи 7 рейки поперемінно змикаються та розмикаються, завдяки цьому, рейкові кінці під дією струму великої сили розігріваються та оплавляються. Після того, як розігріта та оплавлена необхідна кількість металу, торці рейок притискаються один до одного, в результаті чого зайвий метал витискається, а рейкові кінці з'єднуються в одну рейку. Зварювання рейок безпосередньо у колії виконується шляхом деформації вставки чи пліті безстикової колії у форму "петлі". Таким чином, завдяки електрозварювальній головці з комп'ютеризованою системою управління, рейкозварювальна машина має можливість зварювати рейки конверторного виробництва неперервним та пульсуючим оплавленням рейкових кінців та надавати паспортизацію режимів зварювання кожного етика, має можливість зварювання рейок безпосередньо в колії за меншим часом та з більшою якістю зварювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Мобільна рейкозварювальна машина для зварювання рейок конверторного виробництва, що містить дві П-подібних хитних рами, стріли, два тельфери, дизель-генераторну установку, яка відрізняється тим, що встановлена одна електрозварювальна головка та комп'ютеризована система управління. 1 UA 119185 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
