Робочий орган для очищення автомобільних шляхів та тротуарів від полою
Номер патенту: 15914
Опубліковано: 30.06.1997
Автори: Єрмілов Александр Борісовіч, Бочарніков Костянтин Миколайович, Баловнєв Владілєн Івановіч, Хмара Леонід Андрійович
Формула / Реферат
(57) Рабочий орган для очистки автомобильных дорог и тротуаров от наледи, включающий в себя горизонтальный приводной вал с разрушающими элементами, выполненными в виде закрепленных петлеобразно якорных цепей, отличающийся тем, что один из концов каждой цепи соединен с рычагом, средняя часть которого шарнирно смонтирована на валу, а свободный конец рычага подпружинен в плоскости, перпендикулярной оси вала, при этом цепи закреплены в указанной плоскости.
Текст

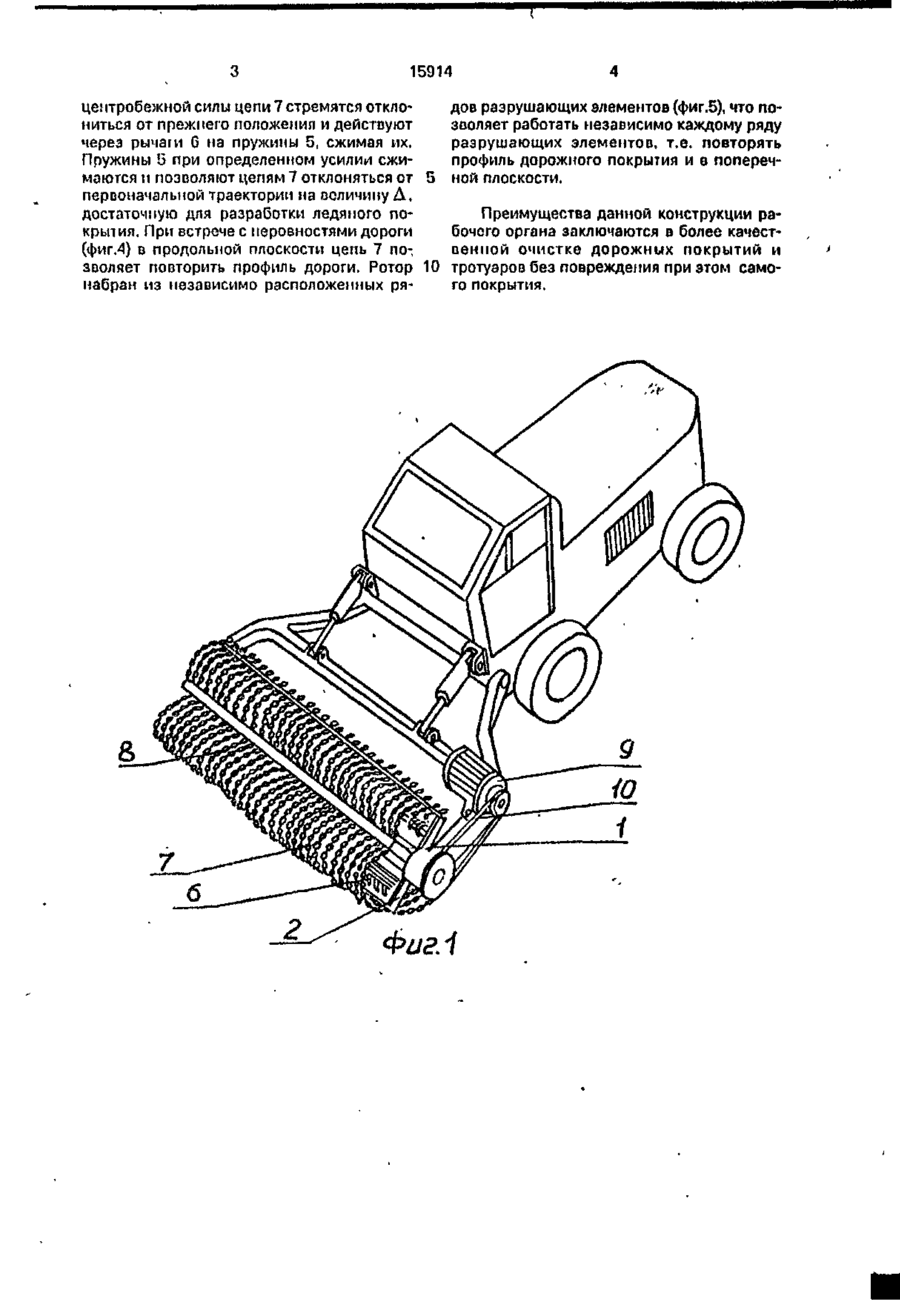

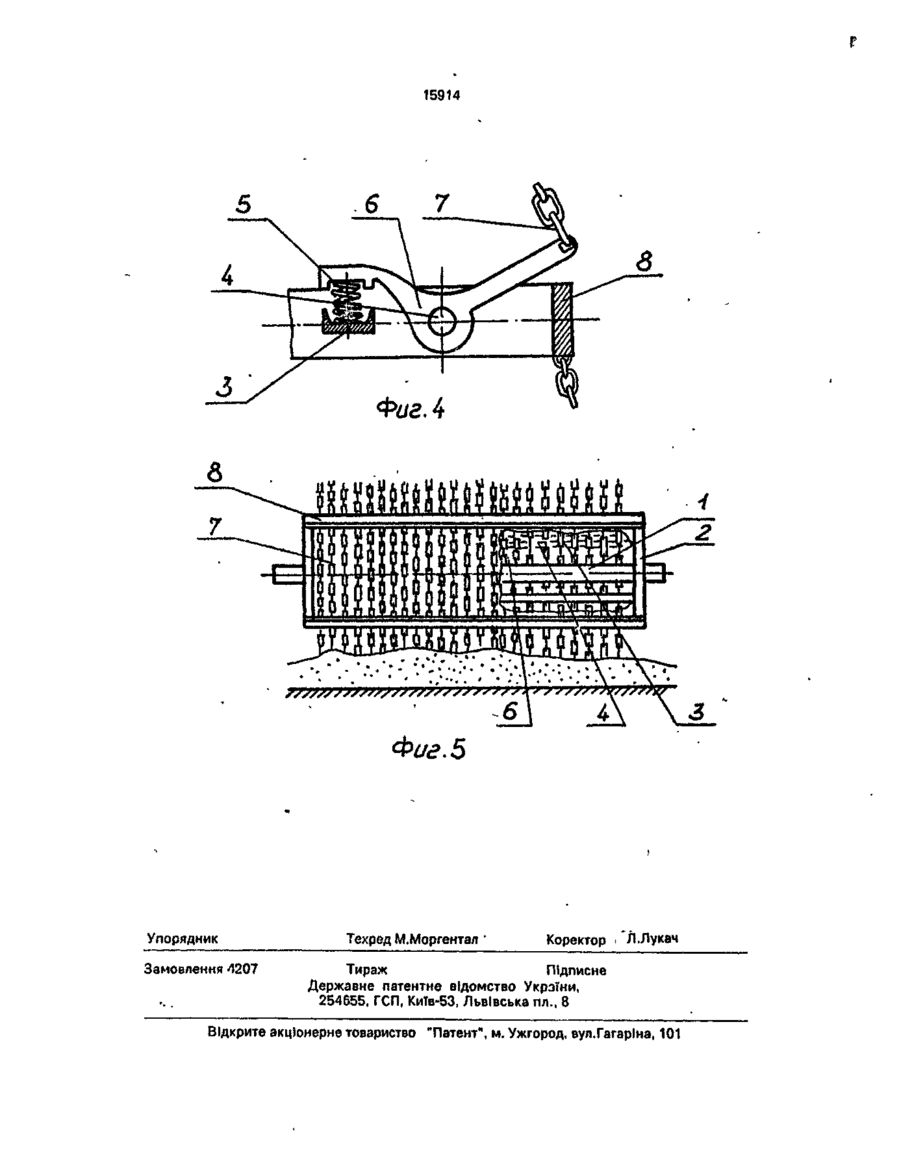

Рабочий орган для очистки автомобильных дорог и тротуаров от наледи, включающий в себя горизонтальный приводной вал с разрушающими элементами, выполненными в виде закрепленных петлеобразно якорных цепей, о т л и ч а ю щ и й с я тем, что один из концов каждой цепи соединен с рычагом, средняя часть которого шарнирно смонтирована на валу, а свободный конец рычага подпружинен в плоскости, перпендикулярной оси вала, при этом цепи закреплены в указанной плоскости. С > фиг.З - рабочий орган при обработке неровной поверхности; на фиг.4 - подпружиненный рычаг; на фиг.5 - вид рабочего органа спереди. Рабочий орган включает горизонтальный приводной вал 1 с приваренными к нему крестовинами 2, которые образуют радиальные ветви ротора. Ветви ротора скреплены между собой швеллерами 3 и осями 4, которые, кроме того, служат опорами для пружин 5 и рычагов 6 соответственно. Разрушающие элементы - петлеобразные якорные цепи 7 ы присоединены одним концом к поперечинам 8, а другим - к рычагам 6, подпираемым пружинами 5. Средние части рычагов шарнирно смонтированы на валу 1, а их свободные концы подпружинены в плоскости, перпендикулярной оси вала 1. При этом цепи закреплены в указанной плоскости. Ротор устаноы.ен с возможностью вращения с помощью гидродвигателя 9, соединенного с валом 1 цепной передачей 10. Работает рабочий орган следующим образом. При вращении ротора под действием ел О 15914 центробежной силы цепи 7 стремятся отклодов разрушающих элементов (фиг.5), что пониться от прежнего по/юженил и действуют зволяет работать независимо каждому ряду через рычаги 6 на пружины 5, сжимая их. разрушающих элементов, т.е. повторять профиль дорожного покрытия и о поперечПружины 5 при определенном усилии сжиной плоскости. маются и позволяют цепям 7 отклоняться от первоначальной траектории на величину А , достаточную для разработки ледяного поПреимущества данной конструкции ракрытия. При встрече с неровностями дороги бочего органа заключаются в более качест(фиг.4) в продольной плоскости цепь 7 повенной очистке дорожных покрытий и зволяет повторить профиль дороги. Ротор 10 тротуаров без повреждения при этом самого покрытия. набран из независимо расположенных ря Фиг А 15914 8 Фаг. 4 ШШІІШіШШ птщщпщ Фаг. 5 Упорядник Замовлення 4207 Техред М.Моргентал * Коректор *Л.Лукач Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюExecutive device for cleaning highways and pavements with grabbing
Автори англійськоюKhmara Leonid Andriiovych, Balovnev Vladilen Ivanovych, Yermilov Aleksandr Borisovich, Bocharnikov Kostiantyn Mykolaiovych
Назва патенту російськоюРабочий орган для очистки автомобильных дорог и тротуаров от полоя
Автори російськоюХмара Леонид Андреевич, Баловнев Владилен Иванович, Ермилов Александр Борисович, Бочарников Константин Николаевич
МПК / Мітки
МПК: E01H 5/12
Мітки: тротуарів, автомобільних, робочий, очищення, орган, полою, шляхів
