З’єднувач пристрою для парентеріального введення рідини в організм біооб’єкта

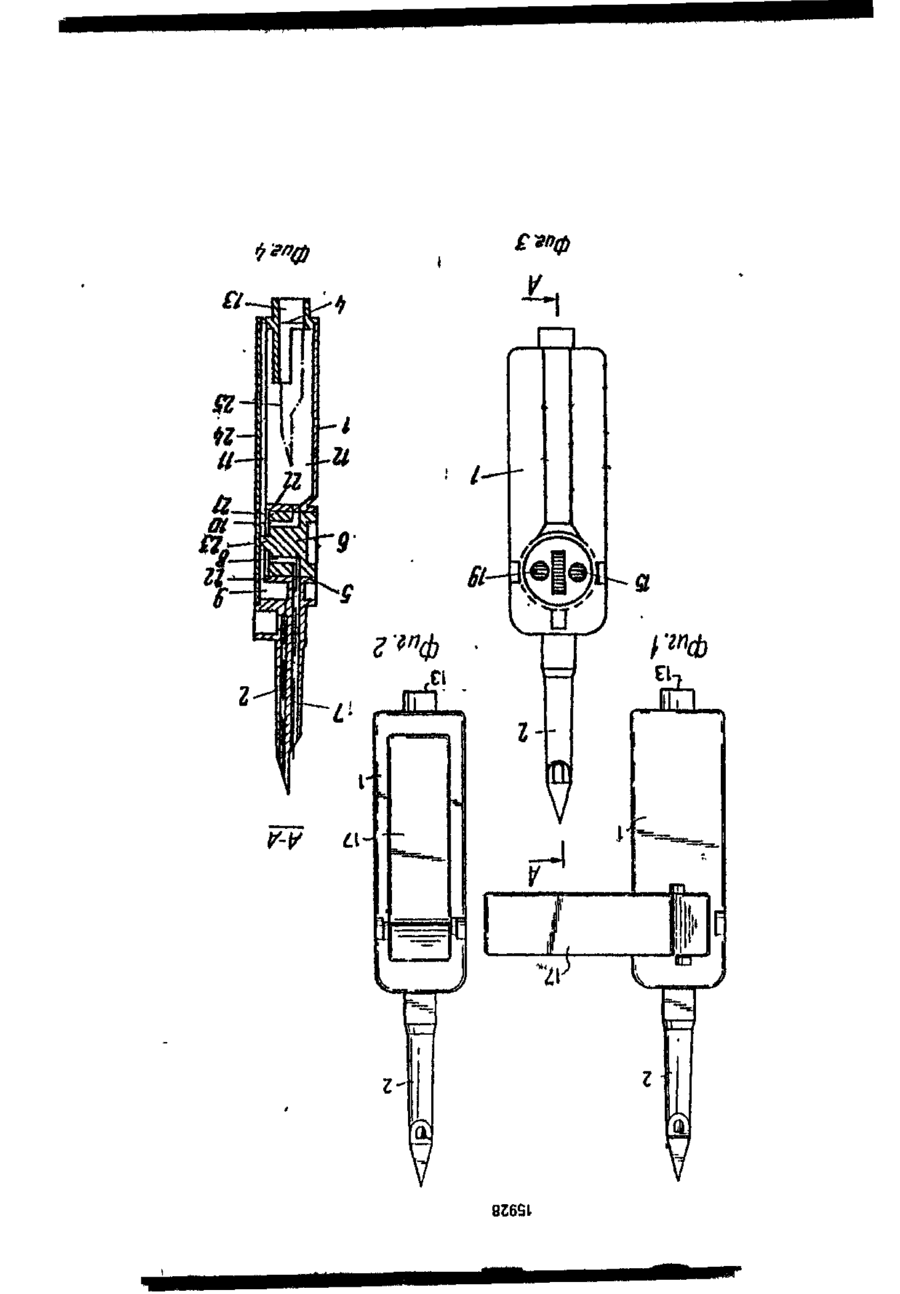

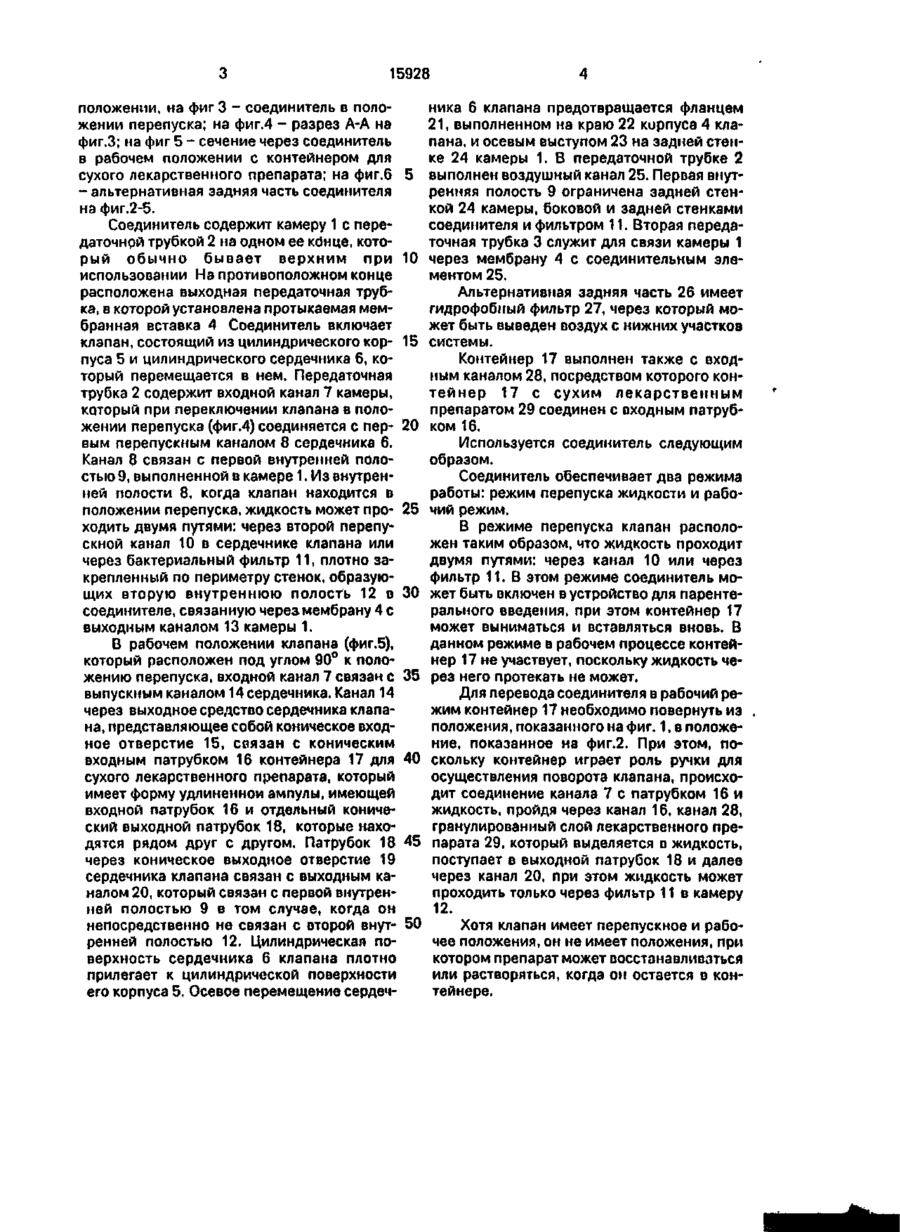

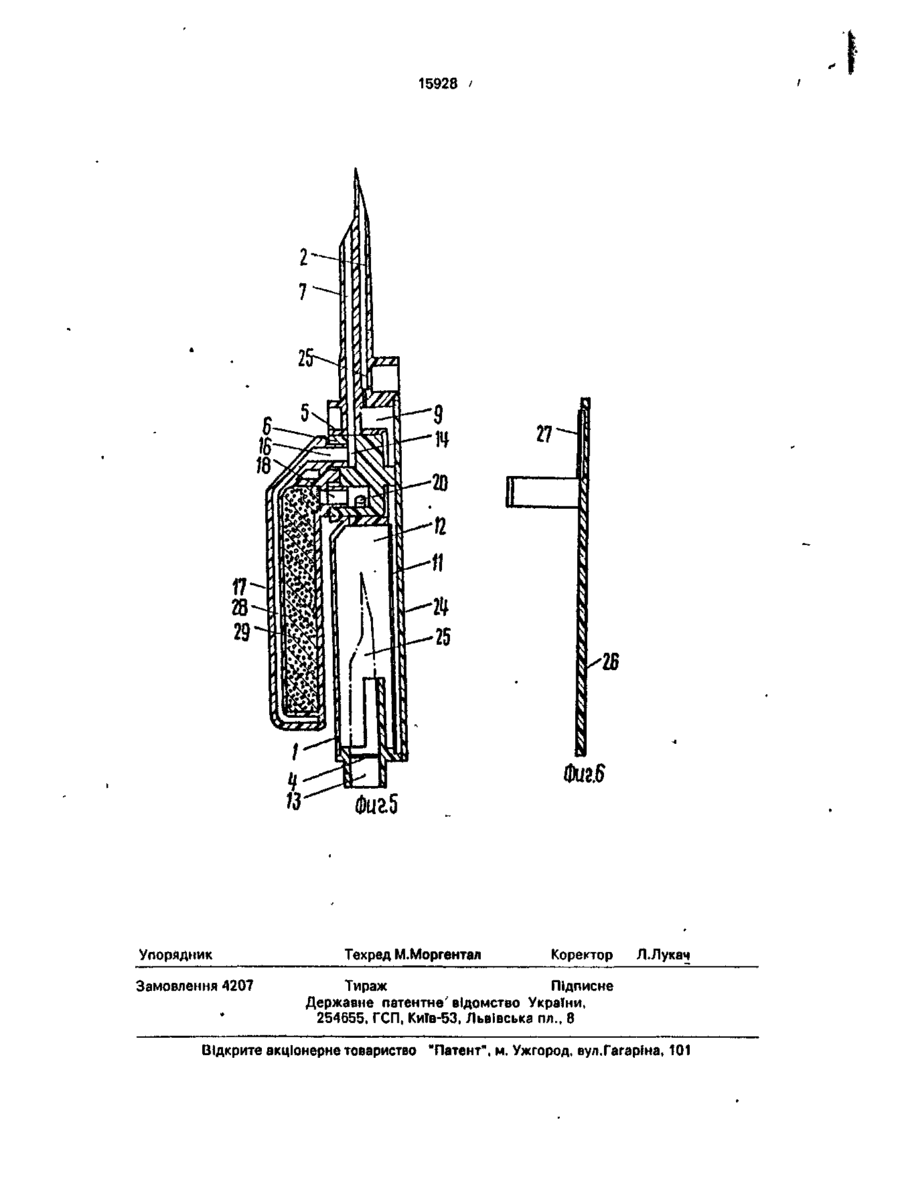

1. Соединитель устройства для парентериального введения жидкости в организм биообъекта, содержащий камеру с входным и выходными каналами для соединения с устройством для парентериального введения жидкости и с размещенным внутри нее клапаном, в сердечнике которого выполнены два перепускных канала, которые имеют возможность обеспечения непосредственного соединения входного и выходного ка налов камеры, и один выпускной канал, который имеет возможность обеспечения соединения входного канала камеры со съемным контейнером для сухого лекарственного препарата,отличающийся тем, что в сердечнике дополнительно выполнены входное отверстие, соединенное с оылускным каналом, и выходной канал с выходным отверстием, а контейнер выполнен с входным и выходным патрубками, которые имеют возможность одновременного подсоединения соответственно к входному и выходному отверстиям сердечника, и с входным каналом, посредством которого вход1 о. патрубок соединен с контейнером, выход .ой патрубок которого имеет возможность соединения с выходным каналом камеры через выходное отверстие сердечника. 2. Соединитель по п. 1 ,о т л и ч а ю щ и йс я тем, что входной и выходной патрубки контейнера и входное и выходное отверстия сердечника выполнены соответственно с сопряженными коническими поверхностями. 3. Соединитель по пп. 1 и 2 , о т л и ч а ю щ и й с я тем, что он снабжен фильтром, закрепленным в камере между его выходным каналом и клапаном. С ел 45 О Изобретение относится к медицинской технике, а именно к устройству, предназначенному для использования при парентеральном введении жидкости пациенту и позволяющему ввести в жидкость лекарственный препарат. Целью изобретения является повышение удобства эксплуатации Цель достигает ся тем, что содержащий сухое лекарство сосуд может соединяться с устройством для парентерального введения жидкости, при этом жидкость может соединяться с сухим лекарством таким образом, что лекарство добавляется в жидкость в процессе ее введения. На фиг.1 изображен соединитель в положении перепуска; на фиг 2 -тоже, в рабочем 15928 положении, на фиг 3 - соединитель в положении перепуска; на фиг.4 - разрез А-А на фиг.З; на фиг 5 - сечение через соединитель в рабочем положении с контейнером для сухого лекарственного препарата; на фиг.6 - альтернативная задняя часть соединителя на фиг.2-5. Соединитель содержит камеру 1 с передаточной трубкой 2 на одном ее конце, который обычно бывает верхним при использовании На противоположном конце расположена выходная передаточная трубка, в которой установлена протыкаемая мембранная вставка 4 Соединитель включает клапан, состоящий из цилиндрического корпуса 5 и цилиндрического сердечника 6, который перемещается в нем. Передаточная трубка 2 содержит входной канал 7 камеры, который при переключении клапана в положении перепуска (фиг.4) соединяется с первым перепускным каналом 8 сердечника 6. Канал 8 связан с первой внутренней полостью 9, выполненной в камере 1. Из внутренней полости 8, когда клапан находится в положении перепуска, жидкость может проходить двумя путями: через второй перепускной канал 10 в сердечнике клапана или через бактериальный фильтр 11, плотно закрепленный по периметру стенок, образующих вторую внутреннюю полость 12 в соединителе, связанную через мембрану 4 с выходным каналом 13 камеры 1. В рабочем положении клапана (фиг.5), который расположен под углом 90° к положению перепуска, входной канал 7 связан с выпускным каналом 14 сердечника. Канал 14 через выходное средство сердечника клапана, представляющее собой коническое входное отверстие 15, связан с коническим входным патрубком 16 контейнера 17 для сухого лекарственного препарата, который имеет форму удлиненной ампулы, имеющей входной патрубок 16 и отдельный конический выходной патрубок 18, которые находятся рядом друг с другом. Патрубок 18 через коническое выходное отверстие 19 сердечника клапана связан с выходным каналом 20, который связан с первой внутренней полостью 9 в том случае, когда он непосредственно не связан с второй внутренней полостью 12. Цилиндрическая поверхность сердечника 6 клапана плотно прилегает к цилиндрической поверхности его корпуса 5. Осевое перемещение сердеч 5 10 15 20 25 30 35 40 45 50 ника 6 клапана предотвращается фланцем 21, выполненном на краю 22 корпуса 4 клапана, и осевым выступом 23 на задней стенке 24 камеры 1. В передаточной трубке 2 выполнен воздушный канал 25. Первая внутренняя полость 9 ограничена задней стенкой 24 камеры, боковой и задней стенками соединителя и фильтром 11. Вторая передаточная трубка 3 служит для связи камеры 1 через мембрану 4 с соединительным элементом 25. Альтернативная задняя часть 26 имеет гидрофобный фильтр 27, через который может быть выведен воздух с нижних участков системы. Контейнер 17 выполнен также с входным каналом 28, посредством которого конт е й н е р 17 с сухим л е к а р с т в е н н ы м препаратом 29 соединен с входным патрубком 16. Используется соединитель следующим образом. Соединитель обеспечивает два режима работы: режим перепуска жидкости и рабочий режим. В режиме перепуска клапан расположен таким образом, что жидкость проходит двумя путями: через канал 10 или через фильтр 11. В этом режиме соединитель может быть включен в устройство для парентерального введения, при этом контейнер 17 может выниматься и вставляться вновь. В данном режиме в рабочем процессе контейнер 17 не участвует, поскольку жидкость через него протекать не может. Для перевода соединителя в рабочий режим контейнер 17 необходимо повернуть из положения, показанного на фиг. 1, в положение, показанное на фиг.2. При этом, поскольку контейнер играет роль ручки для осуществления поворота клапана, происходит соединение канала 7 с патрубком 16 и жидкость, пройдя через канал 16, канал 28, гранулированный слой лекарственного препарата 29, который выделяется в жидкость, поступает в выходной патрубок 18 и далее через канал 20, при этом жидкость может проходить только через фильтр 11 в камеру 12. Хотя клапан имеет перепускное и рабочее положения, он не имеет положения, при котором препарат может восстанавливаться или растворяться, когда он остается в контейнере. іА 8Z6QI 15928 / 27 '28 Фиг5 Упорядник Замовлення 4207 Техред М.Моргентал Фиг.5 Коректор Л.Лукач Тираж Підписне Державне патентне' відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
