Формула / Реферат

(57) 1. Грохот, включающий короб, сито в виде эластичных элементов, закрепленных в концевых опорах, установленных вдоль боковин короба, и на продольной балке, установленной в средней части короба с возможностью колебаний, и вибровозбудитель, соединенный с продольной балкой, отличающийся тем, что он снабжен поперечными балками, жестко связанными с концевыми опорами и упругими связями, посредством которых поперечные балки установлены в коробе и связаны с продольной балкой.

2. Грохот по п. 1, отличающийся тем, что он снабжен упорами, установленными с возможностью взаимодействия с продольной и поперечными балками.

Текст

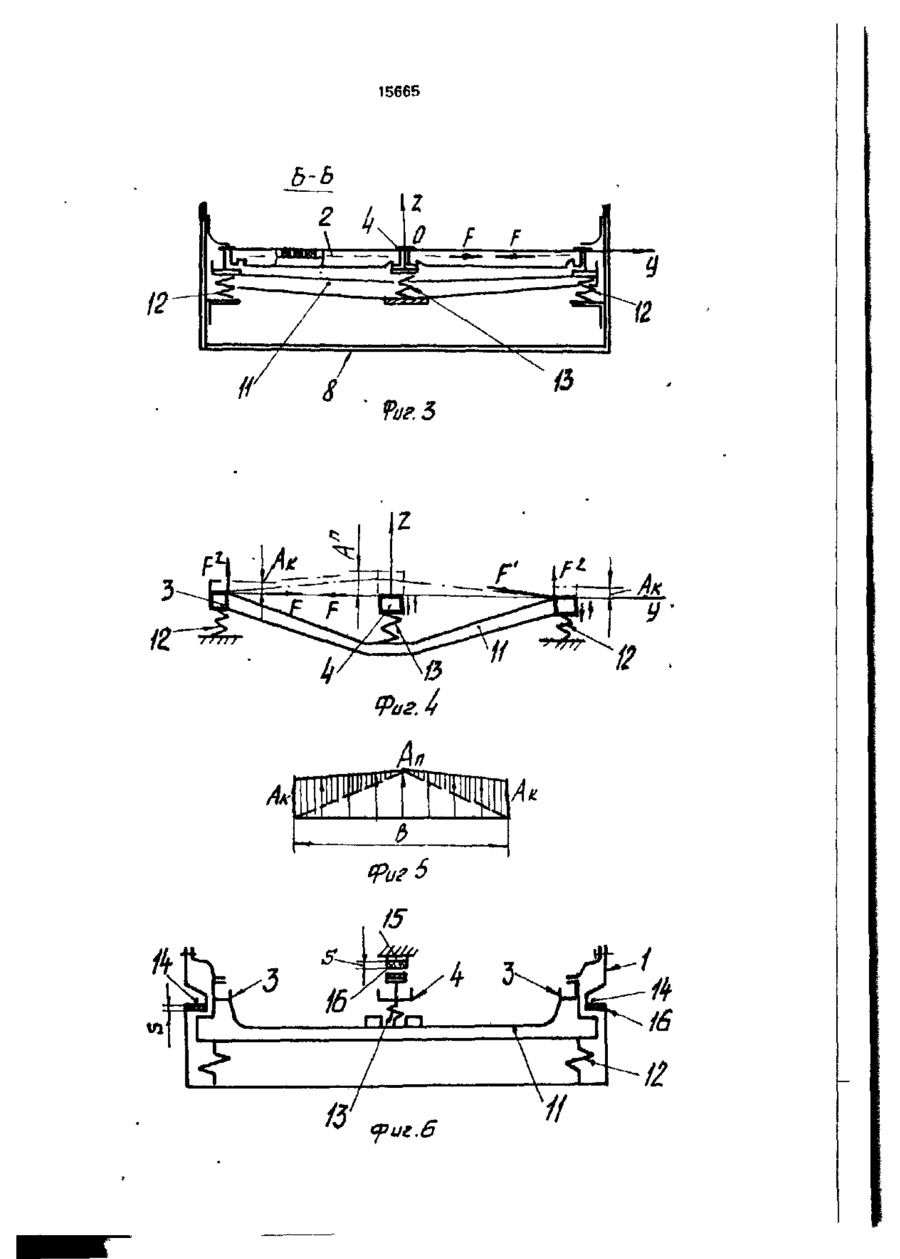

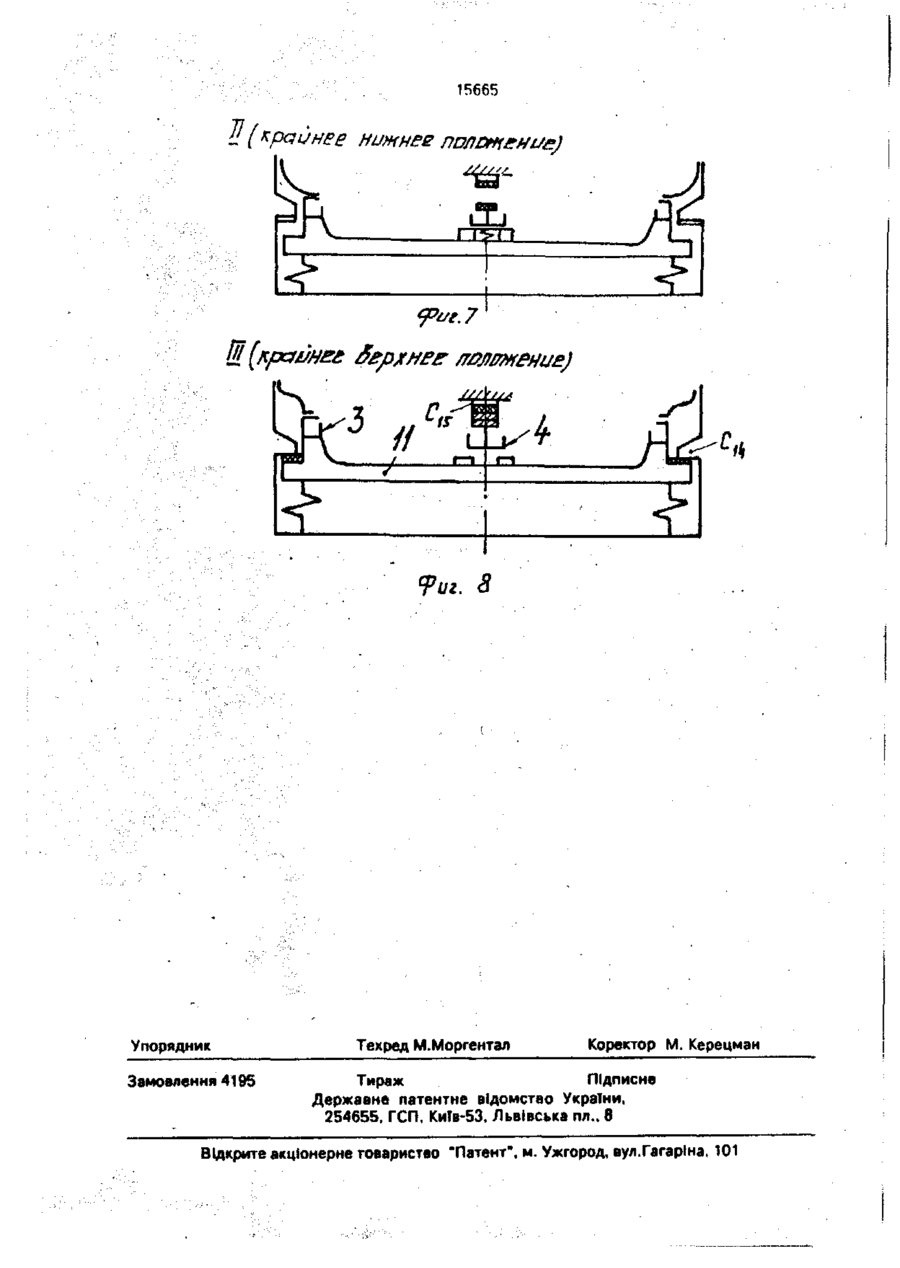

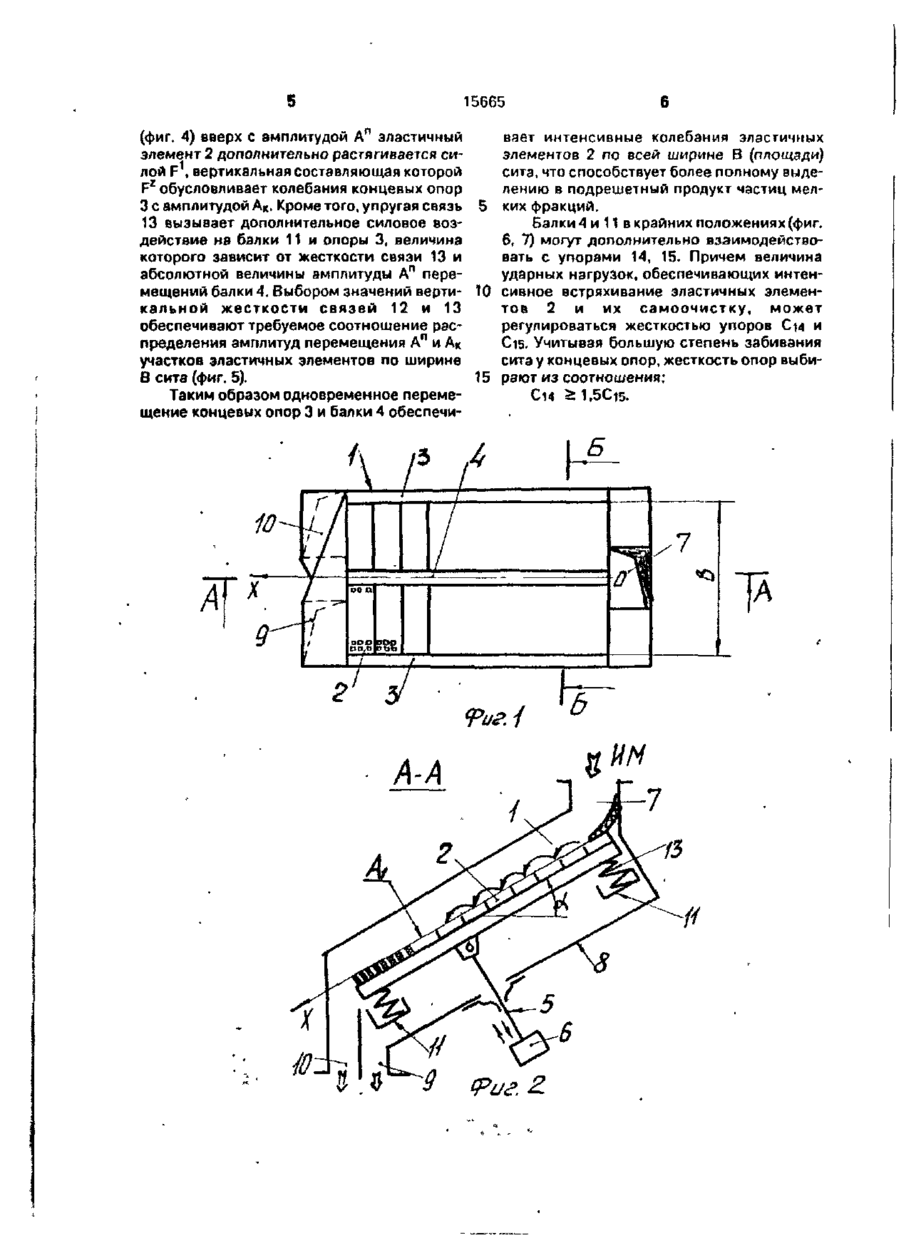

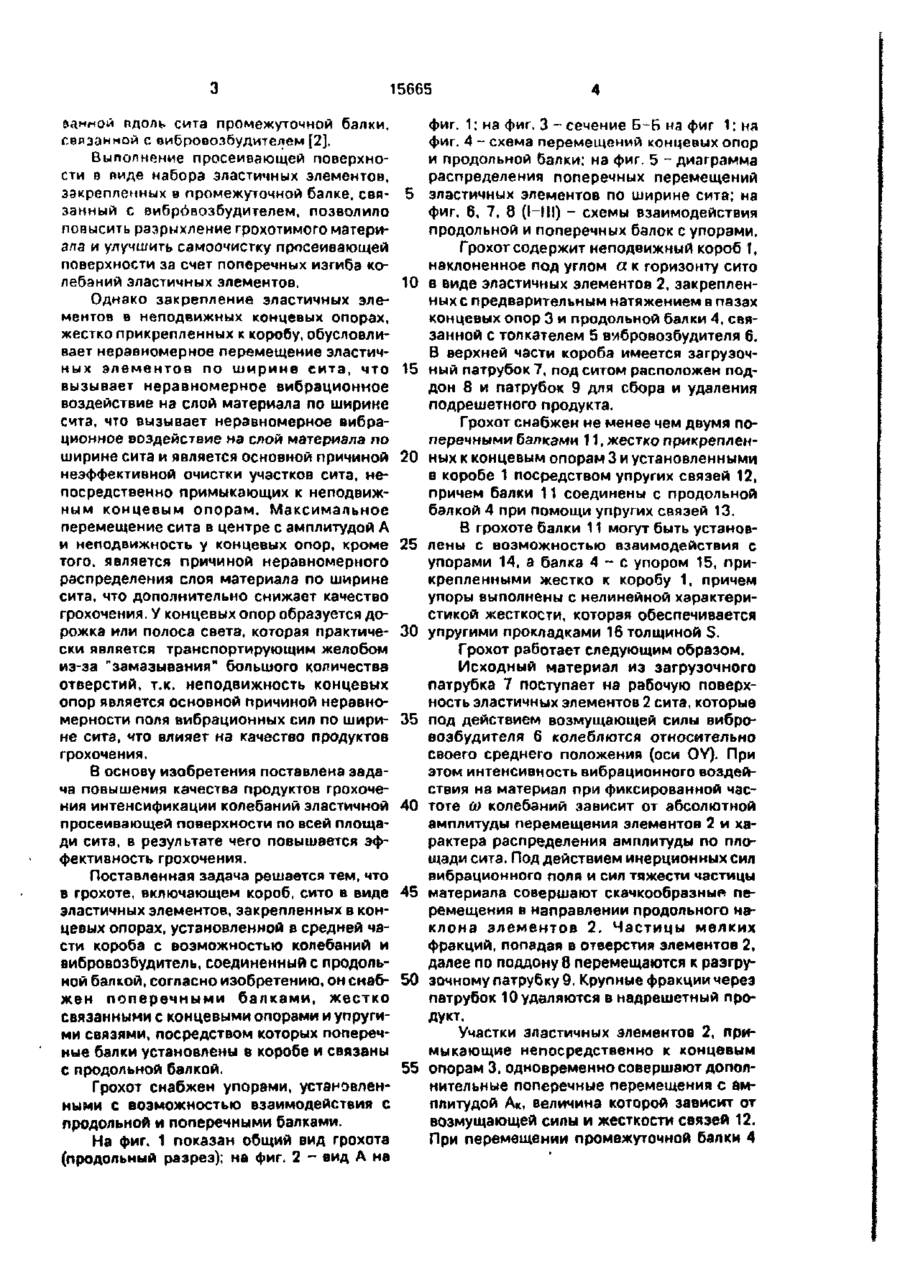

1. Грохот, включающий короб, сито в виде эластичных элементов, закрепленных в концевых опорах, установленных вдоль боковин короба, и на продольной балке, установленной в средней части короба с возможностью колебаний, и вибровозбудитель, соединенный с продольной балкой, о т л и ч а ю щ и й с я тем, что он снабжен поперечными балками, жестко связанными с концевыми опорами и упругими связями, посредством которых поперечные балки установлены в коробе и связаны с продольной балкой, 2. Грохот по п. 1, о т л и ч а ю щ и й с я тем, что он снабжен упорами, установленными с возможностью взаимодействия с продольной и поперечными балками. действие на жесткое металлическое сито ударника. Недостатком этого грохота является низкое качество продуктов грохочения из-за быстрого забивания отверстий, особенно при грохочении липких материалов. Использование жесткого сита не обеспечивает относительную подвижность перемычек отверстий, а локальное воздействие ударника, во-первых, не обеспечивает равномерную очистку по всей площади сита, и, во-вторых, ограничено ресурсом металлической сетки, особенно "чувствительной" к ударным нагрузкам. Наиболее близким по технической сущности является грохот, содержащий короб, сито в виде эластичных элементов, закрепляемых в пазах концевых опор и ориентиро С > сл о о ел о 15665 пдоль сита промежуточной балки, связанной с вибровозбудителем [2]. Выполнение просеивающей поверхности в виде набора эластичных элементов, закрепленных в промежуточной балке, связанный с вибрбвозбудителем, позволило повысить разрыхление грохотимого материала и улучшить самоочистку просеивающей поверхности за счет поперечных изгиба колебаний эластичных элементов. Однако закрепление эластичных элементов в неподвижных концевых опорах, жестко прикрепленных к коробу, обусловливает неравномерное перемещение эластичных элементов по ширине сита, что вызывает неравномерное вибрационное воздействие на слой материала по ширине сита, что вызывает неравномерное вибрационное воздействие иа слой материала по ширине сита и является основной причиной неэффективной очистки участков сита, непосредственно примыкающих к неподвижным концевым опорам. Максимальное перемещение сита в центре с амплитудой А и неподвижность у концевых опор, кроме того, является причиной неравномерного распределения слоя материала по ширине сита, что дополнительно снижает качество грохочения, У концевых опор образуется дорожка или полоса света, которая практически является транспортирующим желобом из-за "замазывания" большого количества отверстий, т.к. неподвижность концевых опор является основной причиной неравномерности поля вибрационных сил по ширине сита, что влияет на качество продуктов грохочения. в основу изобретения поставлена задача повышения качества продуктов грохочения интенсификации колебаний эластичной просеивающей поверхности по всей площади сита, в результате чего повышается эффективность грохочения. Поставленная задача решается тем, что в грохоте, включающем короб, сито в виде эластичных элементов, закрепленных в концевых опорах, установленной в средней части короба с возможностью колебаний и вибровозбудитель, соединенный с продольной балкой, согласно изобретению, он снабжен поперечными балками, жестко связанными с концевыми опорами и упругими связями, посредством которых поперечные балки установлены в коробе и связаны с продольной балкой. Грохот снабжен упорами, установленными с возможностью взаимодействия с продольной и поперечными балками. На фиг, 1 показан общий вид грохота (продольный разрез); на фиг. 2 - вид А на 5 10 15 20 25 30 35 40 45 50 55 фиг. 1: на фиг, 3 - сечение Б-Б на фиг 1; ня фиг. 4 - схема перемещений концевых опор и продольной балки; на фиг. 5 - диаграмма распределения поперечных перемещений эластичных элементов по ширине сита; на фиг. 6, 7, 8 (НИ) - схемы взаимодействия продольной и поперечных балок с упорами, Грохот содержит неподвижный короб 1, наклоненное под углом а к горизонту сито в виде эластичных элементов 2, закрепленных с предварительным натяжением в пазах концевых опор 3 и продольной балки 4, связанной с толкателем 5 вибровозбудителя 6. В верхней части короба имеется загрузочный патрубок 7, под ситом расположен поддон 8 и патрубок 9 для сбора и удаления подрешетного продукта. Грохот снабжен не менее чем двумя поперечными балками 11, жестко прикрепленных к концевым опорам 3 и установленными в коробе 1 посредством упругих связей 12, причем балки 11 соединены с продольной балкой 4 при помощи упругих связей 13. В грохоте балки 11 могут быть установлены с возможностью взаимодействия с упорами 14, а балка 4 - е упором 15, прикрепленными жестко к коробу 1, причем упоры выполнены с нелинейной характеристикой жесткости, которая обеспечивается упругими прокладками 16 толщиной S. Грохот работает следующим образом. Исходный материал из загрузочного патрубка 7 поступает на рабочую поверхность эластичных элементов 2 сита, которые под действием возмущающей силы вибровозбудителя 6 колеблются относительно своего среднего положения (оси OY). При этом интенсивность вибрационного воздействия на материал при фиксированной частоте со колебаний зависит от абсолютной амплитуды перемещения элементов 2 и характера распределения амплитуды по площади сита. Под действием инерционных сил вибрационного поля и сил тяжести частицы материала совершают скачкообразные перемещения в направлении продольного наклона элементов 2. Частицы мелких фракций, попадая в отверстия элементов 2, далее по поддону 8 перемещаются к разгрузочному патрубку 9. Крупные фракции через патрубок 10 удаляются в надрешетный продукт. Участки эластичных элементов 2, примыкающие непосредственно к концевым опорам 3, одновременно совершают дополнительные поперечные перемещения с амплитудой Ак, величина которой зависит от возмущающей силы и жесткости связей 12. При перемещении промежуточной балки 4 15665 (фиг. 4) вверх с амплитудой А п эластичный вает интенсивные колебания эластичных элемент 2 дополнительно растягивается сиэлементов 2 по всей ширине В (площади) лой F1, вертикальная составляющая которой сита, что способствует более полному выдеFz обусловливает колебания концевых опор лению в подрешетный продукт частиц мел3 с амплитудой Ак. Кроме того, упругая связь ких фракций. 13 вызывает дополнительное силовое возБалки 4 и 11 в крайних положениях (фиг. действие на балки 11 и опоры 3, величина 6, 7) могут дополнительно взаимодействокоторого зависит от жесткости связи 13 и вать с упорами 14, 15. Причем величина абсолютной величины амплитуды Ап переударных нагрузок, обеспечивающих интенмещений балки 4. Выбором значений верти- 10 сивное встряхивание эластичных элеменкальной жесткости связей 12 и 13 тов 2 и их самоочистку, может обеспечивают требуемое соотношение расрегулироваться жесткостью упоров См и пределения амплитуд перемещения Ап и А* Ci5. Учитывая большую степень забивания участков эластичных элементов по ширине сита у концевых опор, жесткость опор выбиВ сита (фиг. 5). 15 рают из соотношения; Таким образом одновременное перемеСи £ щение концевых опор 3 и балки 4 обеспечи 15665 ь-ь ?иг.5 0 15665 11 крайнее нижнее полтехие) ( і \ .л п. /тт&ше) ?uz. 8 Упорядник Замовлення 4195 Техред М.Моргентал Коректор М. Керецман Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл.. 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101

Дивитися

Додаткова інформація

Назва патенту англійською

Screen

Автори англійською

Chervonenko Alfred Hryhorovych, Morus Volodymyr Leonidovych, Holdin Aron Abramovych

Назва патенту російською

Грохот

Автори російською

Червоненко Альфред Григорьевич, Морус Владимир Леонидович, Гольдин Арон Абрамович

МПК / Мітки

МПК: B07B 1/40

Мітки: грохот
