Теплообмінник

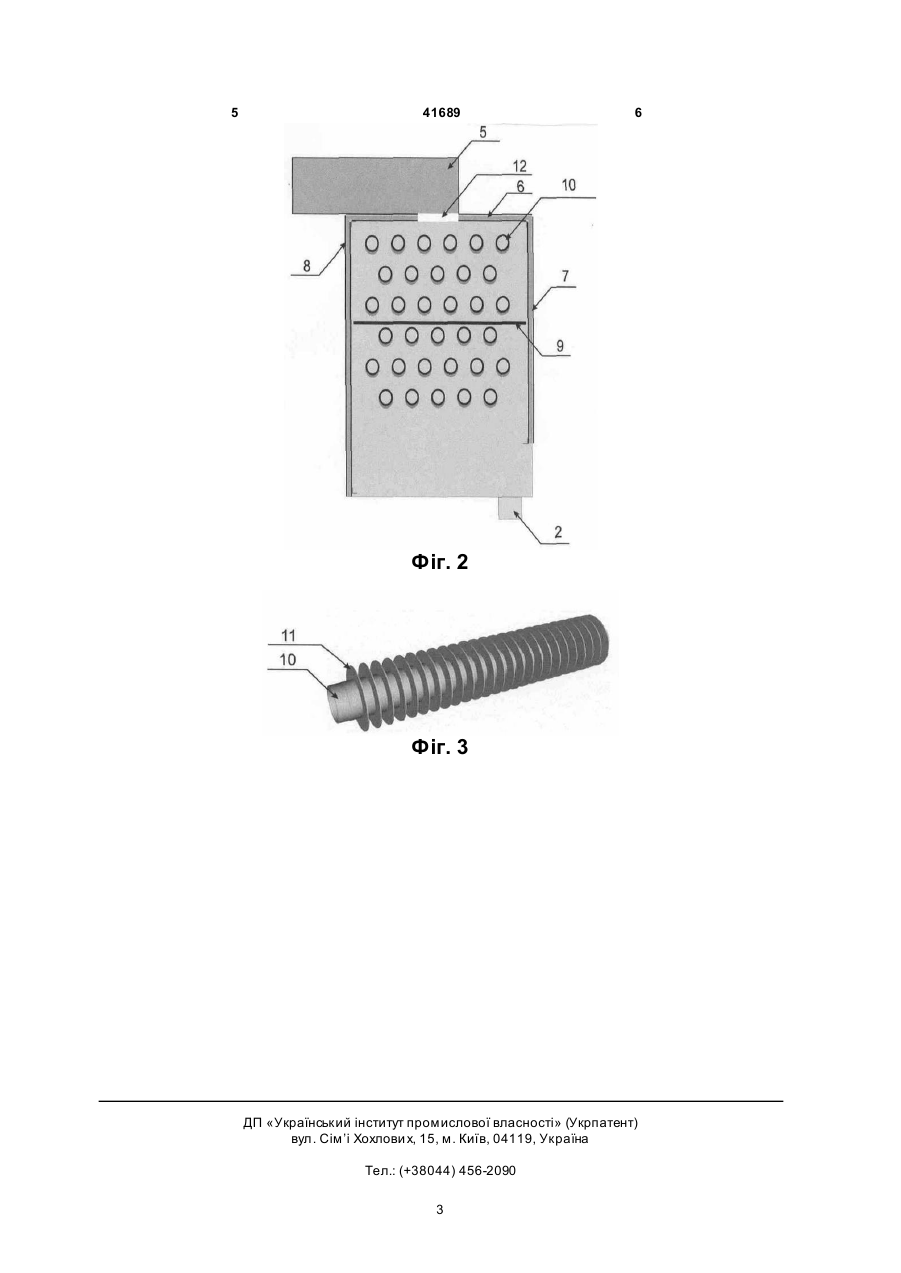

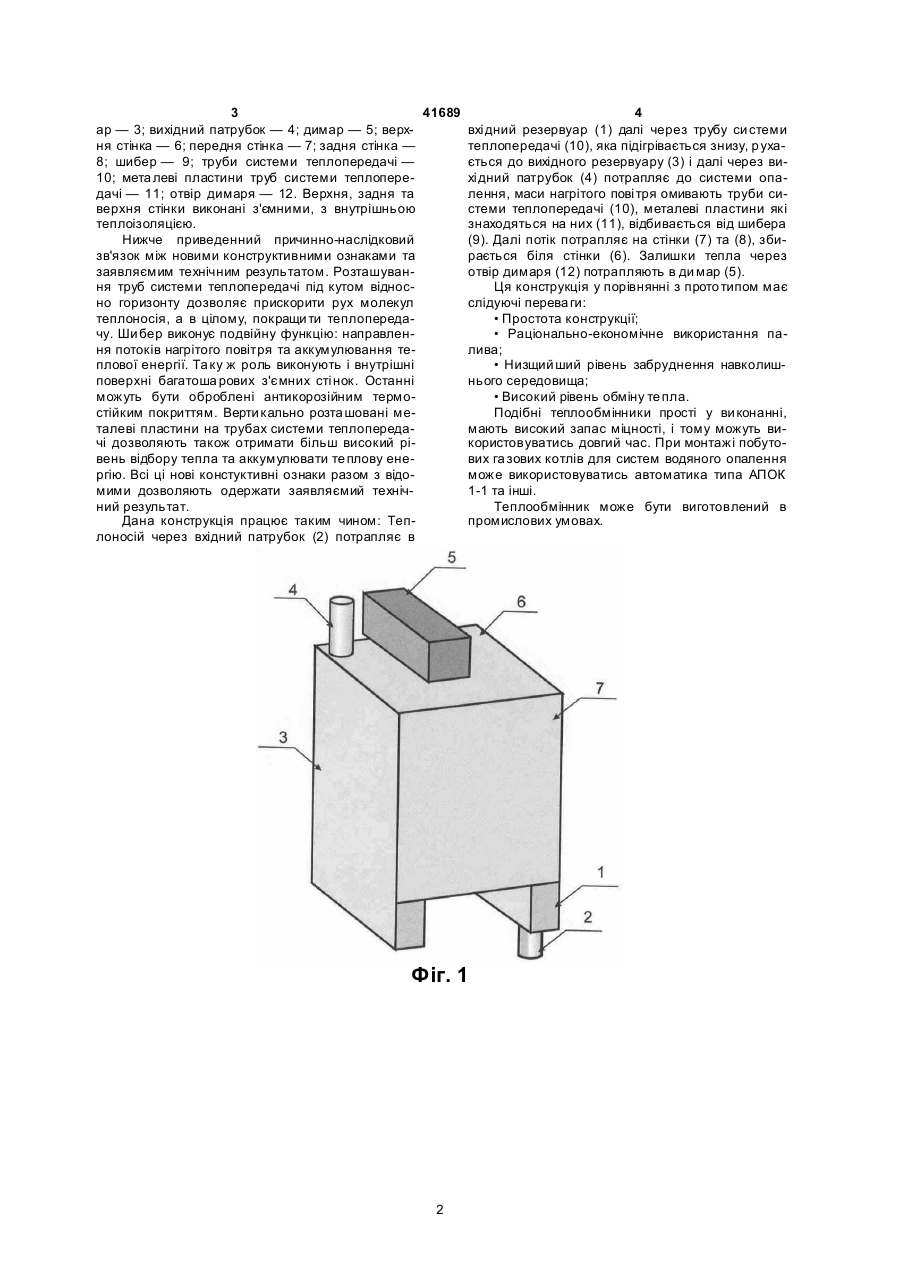

1. Теплообмінник, який містить корпус, на бічних стінках якого розташовані вхідний та вихідний патрубки вхо ду та ви ходу те плоносія і на якому розташовано димар, який відрізняється тим, що бічні стінки корпусу ви конані у ви гляді резервуарів для теплоносія, з'єднаних між собою системою труб те плопередачі, розташованих рядами, один відносно другого, та мають нахил від 0,1° до 60° 2 (19) 1 3 41689 4 ар — 3; вихідний патрубок — 4; димар — 5; верхвхі дний резервуар (1) далі через трубу си стеми ня стінка — 6; передня стінка — 7; задня стінка — теплопередачі (10), яка підігрівається знизу, р уха8; шибер — 9; труби системи теплопередачі — ється до вихідного резервуару (3) і далі через ви10; мета леві пластини труб системи теплоперехі дний патрубок (4) потрапляє до системи опадачі — 11; отвір димаря — 12. Верхня, задня та лення, маси нагрітого пові тря омивають труби сиверхня стінки виконані з'ємними, з внутрішньою стеми теплопередачі (10), металеві пластини які теплоізоляцією. знаходяться на них (11), відбивається від шибера Нижче приведенний причинно-наслідковий (9). Далі потік потрапляє на стінки (7) та (8), збизв'язок між новими конструктивними ознаками та рається біля стінки (6). Залишки тепла через заявляємим технічним результатом. Розташуванотвір димаря (12) потрапляють в ди мар (5). ня труб системи теплопередачі під кутом відносЦя конструкція у порівнянні з прото типом має но горизонту дозволяє прискорити рух молекул слідуючі перева ги: теплоносія, а в цілому, покращи ти теплопереда• Простота конструкції; чу. Ши бер виконує подвійну функцію: направлен• Раціонально-економічне використання паня потоків нагрітого повітря та аккумулювання телива; плової енергії. Та ку ж роль виконують і внутрішні • Низщий ший рівень забруднення навколишповерхні багатоша рових з'ємних сті нок. Останні нього середовища; можуть бути оброблені антикорозійним термо• Високий рівень обміну те пла. стійким покриттям. Верти кально розта шовані меПодібні теплообмінники прості у ви конанні, талеві пластини на трубах системи теплопередамають високий запас міцності, і тому можуть вичі дозволяють також отримати більш високий рікористовуватись довгий час. При монтажі побутовень відбору тепла та аккумулювати те плову еневих га зових котлів для систем водяного опалення ргію. Всі ці нові констуктивні ознаки разом з відоможе використовуватись автоматика типа АПОК мими дозволяють одержати заявляємий техніч1-1 та інші. ний результат. Теплообмінник може бути виготовлений в Дана конструкція працює таким чином: Теппромислових умовах. лоносій через вхідний патрубок (2) потрапляє в Фіг. 1 2 5 41689 6 Фіг. 2 Фіг. 3 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім’і Хохлови х, 15, м. Київ, 04119, Україна Тел.: (+38044) 456-2090 3
